Cách Vẽ Datapath: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Cyborg: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về Datapath

Datapath (đường dữ liệu) là một thành phần quan trọng trong kiến trúc máy tính, chịu trách nhiệm thực hiện các phép toán, di chuyển dữ liệu và điều khiển luồng dữ liệu giữa các thành phần khác nhau của bộ xử lý (CPU). Khi thiết kế một vi xử lý hoặc một hệ thống số, việc vẽ datapath một cách chính xác, logic và dễ hiểu là bước đầu tiên và nền tảng cho việc mô phỏng, kiểm tra và triển khai thực tế.

1.1. Vai trò của Datapath trong CPU

• Thực thi lệnh: Datapath thực hiện các phép toán số học, logic, và các thao tác di chuyển dữ liệu dựa trên các tín hiệu điều khiển.
• Kết nối các thành phần: Nó kết nối các thanh ghi (register), bộ ALU, bộ nhớ, bộ đếm chương trình (PC), và các bộ mux (multiplexer) để tạo thành một mạng lưới luồng dữ liệu.
• Tối ưu hiệu năng: Thiết kế datapath hợp lý giúp giảm độ trễ, tăng tốc độ đồng hồ và tối ưu tiêu thụ năng lượng.

1.2. Các thành phần cơ bản của Datapath

Thành phần	Chức năng	Ghi chú
Register File (RF)	Lưu trữ các thanh ghi nội bộ	Thường có 32 thanh ghi 32-bit trong kiến trúc MIPS
ALU (Arithmetic Logic Unit)	Thực hiện các phép toán số học và logic	Bao gồm cộng, trừ, AND, OR, shift, …
Multiplexer (Mux)	Chọn một trong nhiều nguồn dữ liệu	Được điều khiển bởi tín hiệu điều khiển
Demultiplexer (Demux)	Phân phối dữ liệu tới một trong nhiều đích	Ít dùng hơn trong datapath truyền thống
Shifter	Thực hiện dịch bit (logical/arithmetic)	Thường là một phần của ALU
PC (Program Counter)	Giữ địa chỉ lệnh hiện tại	Tăng tự động hoặc nhảy tới địa chỉ mới
Memory (Instruction & Data)	Lưu trữ lệnh và dữ liệu	Thường được mô hình hoá bằng RAM/ROM
Control Unit (CU)	Tạo tín hiệu điều khiển cho datapath	Có thể là hard-wired hoặc microprogrammed

2. Chuẩn bị môi trường và công cụ vẽ

2.1. Lựa chọn công cụ vẽ

Công cụ	Ưu điểm	Nhược điểm
Microsoft Visio	Giao diện thân thiện, thư viện ký hiệu phong phú	Phải mua bản quyền
draw.io (diagrams.net)	Miễn phí, hỗ trợ web, dễ chia sẻ	Hạn chế một số ký hiệu chuyên ngành
LaTeX + TikZ	Độ chính xác cao, phù hợp cho tài liệu học thuật	Đòi hỏi kiến thức LaTeX
Logisim	Mô phỏng mạch số, phù hợp cho việc kiểm tra	Giao diện đơn giản, không mạnh về đồ họa
Lucidchart	Hợp tác nhóm, tích hợp cloud	Giới hạn số lượng bản vẽ trong phiên bản miễn phí

Khuyến nghị: Đối với người mới bắt đầu, draw.io là lựa chọn tốt nhất vì không tốn chi phí và có sẵn các biểu tượng chuẩn (register, ALU, mux). Đối với người muốn tích hợp vào tài liệu LaTeX, TikZ là lựa chọn tối ưu.

2.2. Thu thập tài liệu tham khảo

• Sách giáo trình: Computer Organization and Design – David A. Patterson & John L. Hennessy (phần 3-4 giới thiệu datapath).
• Bài giảng online: MIT OpenCourseWare – 6.004 Computation Structures.
• Tiêu chuẩn ký hiệu: IEEE Std 91-1984 (Standard Graphic Symbols for Logic Functions).

3. Bước chuẩn bị trước khi vẽ

3.1. Xác định kiến trúc mục tiêu

• Kiến trúc RISC (ví dụ: MIPS, RISC-V) – thường có datapath đơn giản, dễ hiểu.
• Kiến trúc CISC (ví dụ: x86) – phức tạp hơn, có nhiều cấp độ micro‑operation.
• Kiến trúc tùy chỉnh – ví dụ thiết kế vi điều khiển cho IoT.

Lưu ý: Bài viết này sẽ tập trung vào datapath của một lõi RISC‑V 32‑bit cơ bản (RV32I), vì nó cân bằng giữa tính đơn giản và thực tiễn.

3.2. Định nghĩa các tín hiệu và đường dữ liệu

Tín hiệu	Độ rộng	Mô tả
Instr31:0	32	Lệnh được fetch từ bộ nhớ lệnh
PC31:0	32	Địa chỉ lệnh hiện tại
ALUResult31:0	32	Kết quả tính toán của ALU
ReadData31:0	32	Dữ liệu đọc từ bộ nhớ dữ liệu
WriteData31:0	32	Dữ liệu sẽ ghi vào bộ nhớ dữ liệu
RegDst	1	Chọn thanh ghi đích (rt vs rd)
ALUSrc	1	Chọn nguồn operand 2 cho ALU
MemRead	1	Đọc bộ nhớ dữ liệu
MemWrite	1	Ghi bộ nhớ dữ liệu
RegWrite	1	Cho phép ghi vào Register File
Branch	1	Điều khiển nhánh
Jump	1	Điều khiển nhảy

3.3. Xác định các “pipeline stage” (nếu có)

Có thể bạn quan tâm: Cách Vẽ Danh – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• IF – Instruction Fetch
• ID – Instruction Decode / Register Fetch
• EX – Execute / Address Calculation
• MEM – Memory Access
• WB – Write Back

Trong bài viết này, chúng ta sẽ vẽ datapath không pipeline (single‑cycle) để dễ hình dung, sau đó mở rộng sang pipeline trong phần nâng cao.

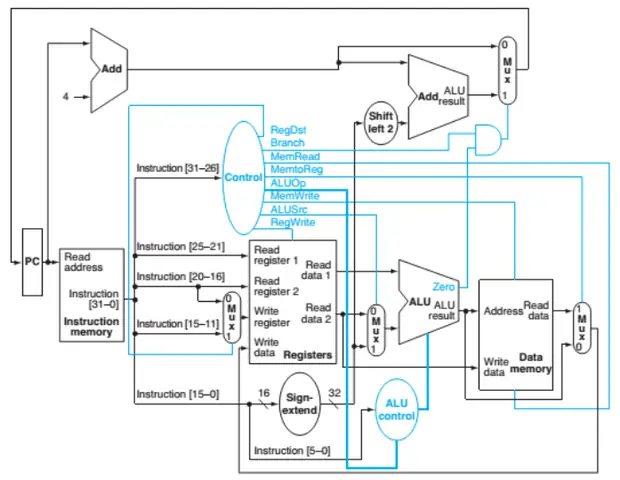

4. Quy trình vẽ datapath cơ bản (single‑cycle)

4.1. Bước 1: Vẽ các khối chính

1. Program Counter (PC) – hình chữ nhật, đầu vào là CLK và Reset, đầu ra là PC+4 hoặc BranchAddr.
2. Instruction Memory – hình thùng, đầu vào PC, đầu ra Instr31:0.
3. Register File – hình chữ nhật lớn, có 2 cổng đọc (Read Reg1, Read Reg2) và 1 cổng ghi (Write Reg). Đánh dấu các tín hiệu ReadReg1, ReadReg2, WriteReg, WriteData.
4. ALU – hình chữ nhật, đầu vào ALUIn1, ALUIn2, tín hiệu ALUControl.
5. Data Memory – hình thùng, đầu vào địa chỉ ALUResult, dữ liệu WriteData, tín hiệu MemRead/MemWrite.
6. Muxes – các hình thoi (diamond) để chọn nguồn dữ liệu (ví dụ: ALUSrc, RegDst, MemtoReg).

4.2. Bước 2: Kết nối các đường dữ liệu

• PC → Instruction Memory: Đường dữ liệu 32‑bit.
• Instruction Memory → Instruction Register (IR): Lưu trữ tạm thời lệnh.
• IR → Register File (Read Reg1 & Read Reg2): Từ trường rs và rt của lệnh.
• IR → Control Unit: Tín hiệu opcode để tạo các control signal.
• IR → Immediate Generator: Trích xuất immediate và mở rộng (sign‑extend) cho các lệnh I‑type.
• Register File → Mux ALUSrc: Hai nguồn: ReadData2 và Immediate.
• Mux ALUSrc → ALU Input B.
• Register File → ALU Input A: Thường là ReadData1.
• ALU → Data Memory (địa chỉ) và ALU → Branch Comparator (so sánh nếu là lệnh branch).
• Data Memory → Mux MemtoReg: Chọn giữa ALUResult và ReadData để ghi lại.
• Mux MemtoReg → Register File (Write Data).
• ALUResult → PC (nếu branch/jump): Thông qua adder tính PC+4 và BranchAddr.

4.3. Bước 3: Thêm các khối hỗ trợ

• Adder for PC+4: Cộng PC với hằng số 4.
• Branch Target Calculator: Shift left immediate 2 bit và cộng với PC+4.
• Comparator: So sánh ReadData1 và ReadData2 cho lệnh beq.
• Sign‑extend: Mở rộng immediate 16‑bit sang 32‑bit.
• Zero Detector: Tín hiệu Zero từ ALU để quyết định branch.

4.4. Bước 4: Ghi chú các tín hiệu điều khiển

Mỗi mux, adder, và bộ nhớ đều cần tín hiệu điều khiển:

• RegDst quyết định thanh ghi đích (rt vs rd).
• ALUSrc quyết định operand B của ALU.
• MemtoReg quyết định dữ liệu ghi vào thanh ghi.
• RegWrite, MemRead, MemWrite, Branch, Jump.

Bạn có thể đặt các tín hiệu này ở phía trên hoặc bên cạnh các khối, dùng mũi tên mảnh để chỉ về khối tương ứng.

4.5. Bước 5: Kiểm tra tính hợp lý

• Độ rộng đồng nhất: Đảm bảo mọi đường dữ liệu có cùng độ rộng (32‑bit) hoặc có bộ chuyển đổi (truncation/zero‑extend) khi cần.
• Không có vòng lặp không mong muốn: Kiểm tra rằng không có đường dữ liệu nào tạo vòng lặp mà không có điều kiện đồng hồ.
• Đánh số các cổng: Đặt tên rõ ràng cho các cổng (A, B, C…) để người xem dễ theo dõi.

4.6. Bước 6: Định dạng và xuất bản

• Sắp xếp gọn gàng: Các khối nên được sắp xếp theo chiều ngang từ trái sang phải: PC → IM → IR → RF → ALU → DM → WB.
• Màu sắc: Dùng màu xanh cho dữ liệu, màu đỏ cho tín hiệu điều khiển, màu vàng cho địa chỉ.
• Label: Đặt nhãn ngắn gọn nhưng đầy đủ trên mỗi đường (ví dụ: ReadData1, ALUResult).

5. Mở rộng sang Datapath Pipeline (5‑Stage)

Khi muốn đạt hiệu năng cao hơn, chúng ta chia datapath thành các stage và thêm các bộ đăng ký (pipeline registers) giữa chúng.

5.1. Các pipeline registers

Có thể bạn quan tâm: Cách Vẽ Dacwin: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Register	Nối từ	Nối tới
IF/ID	PC, Instr	Control signals, PC+4, Instr
ID/EX	ReadData1, ReadData2, SignImm, Rs, Rt, Rd, Control	ALU, Forwarding unit
EX/MEM	ALUResult, WriteData, WriteReg, Control	Data Memory
MEM/WB	ReadData, ALUResult, WriteReg, Control	Register File

5.2. Thêm các đơn vị hỗ trợ

• Forwarding Unit: Giảm hazard bằng cách chuyển dữ liệu trực tiếp giữa các stage.
• Hazard Detection Unit: Dừng pipeline (stall) khi cần.
• Branch Prediction: Nếu muốn nâng cao, thêm bộ dự đoán nhánh.

5.3. Vẽ pipeline diagram

1. Xác định lane: Mỗi stage chiếm một “cột” dọc.
2. Vẽ các khối con: Trong mỗi stage, vẽ các thành phần tương ứng (ví dụ: trong ID có Register File và Control Unit).
3. Vẽ pipeline registers: Đặt các thanh ngang giữa các cột, đánh dấu tên (IF/ID, ID/EX…).
4. Kết nối: Dùng đường nét mảnh để biểu thị dữ liệu qua các pipeline registers, dùng mũi tên dày cho tín hiệu điều khiển.

6. Các mẹo và lưu ý khi vẽ datapath

6.1. Đặt tên nhất quán

• Sử dụng chuẩn IEEE: ALUResult, PCPlus4, SignExtImm.
• Tránh viết tắt quá mức: Nếu viết tắt, đưa bảng chú giải ở cuối tài liệu.

6.2. Tổ chức không gian

• Khoảng cách đều: Giúp người đọc dễ dàng theo dõi đường đi.
• Sử dụng grid: Hầu hết công cụ vẽ đều hỗ trợ lưới để căn chỉnh.

6.3. Kiểm tra logic

• Sử dụng công cụ mô phỏng: Nếu dùng Logisim hoặc ModelSim, bạn có thể kiểm tra thực tế datapath hoạt động đúng.
• Đánh dấu các “critical path”: Đường dài nhất thường là từ PC → Instruction Memory → Register File → ALU → Data Memory → Write Back. Khi thiết kế thực tế, cần giảm độ trễ ở đây.

6.4. Tài liệu hoá

• Bảng tín hiệu: Đính kèm bảng liệt kê mọi tín hiệu, độ rộng và mô tả.
• Bản mô tả hành vi: Viết pseudo‑code cho mỗi stage để người đọc hiểu cách datapath thực hiện lệnh.

7. Ví dụ thực tế: Vẽ Datapath cho một Lệnh ADD

7.1. Phân tích lệnh

Lệnh ADD rd, rs, rt (R‑type):
– Opcode = 000000
– Funct = 100000
– rs, rt, rd: các thanh ghi nguồn và đích.

7.2. Các tín hiệu điều khiển

Signal	Value
RegDst	1
ALUSrc	0
MemtoReg	0
RegWrite	1
MemRead	0
MemWrite	0
Branch	0
ALUControl	0010 (add)

7.3. Đường dữ liệu

1. PC → Instruction Memory → Lấy lệnh.
2. Lệnh → IR → Tách rs, rt, rd.
3. Register File đọc ReadData1 (rs) và ReadData2 (rt).
4. Mux ALUSrc chọn ReadData2 (vì ALUSrc=0).
5. ALU thực hiện cộng ReadData1 + ReadData2.
6. Mux MemtoReg chọn ALUResult (vì MemtoReg=0).
7. Register File ghi ALUResult vào thanh ghi rd (RegDst=1).

7.4. Vẽ sơ đồ

Có thể bạn quan tâm: Cách Vẽ Cải: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đặt PC ở góc trái, kéo đường tới Instruction Memory.
• Từ Instruction Memory kéo đường tới IR, sau đó tách thành ba nhánh: Control Unit, Register File (rs, rt), Immediate Generator (không dùng cho ADD).
• Nối ReadData1 và ReadData2 vào ALU.
• Đánh dấu ALUControl=0010 trên đường tới ALU.
• Đầu ra ALUResult đưa vào Mux MemtoReg, rồi tới Register File Write Data.
• Cuối cùng, Register File nhận WriteReg (được chọn bởi RegDst) và ghi.

8. Thực hành: Tự thiết kế datapath cho một lệnh mới

8.1. Chọn lệnh

Giả sử bạn muốn thêm lệnh ORI rd, rs, imm (OR immediate). Đây là I‑type.

8.2. Xác định các tín hiệu

• Opcode: 001101 (định nghĩa tùy thuộc vào ISA).
• ALUControl: 0001 (OR).
• ALUSrc: 1 (operand B là immediate).
• RegDst: 0 (đích là rt).
• MemtoReg: 0.
• RegWrite: 1.

8.3. Thay đổi datapath

• Immediate Generator: Cần sign‑extend hoặc zero‑extend tùy OR (thường zero‑extend).
• Mux ALUSrc sẽ chọn Immediate thay vì ReadData2.
• Mux RegDst sẽ chọn rt làm thanh ghi đích.

Bạn có thể vẽ lại datapath, chỉ cần thay đổi các nhãn tín hiệu và thêm một khối “Zero‑extend” nếu cần.

9. Kiểm tra và xác nhận thiết kế

9.1. Kiểm tra bằng testbench

Nếu dùng Logisim:
1. Tạo một file .circ mô tả datapath.
2. Thêm bộ test (testbench) với các lệnh mẫu (ADD, SUB, ORI, LW, SW, BEQ).
3. Kiểm tra các tín hiệu đầu ra (Register File, Memory) có khớp với kết quả mong đợi không.

9.2. Đánh giá thời gian thực hiện

• Clock period: Tính tổng độ trễ của các khối trên critical path.
• Throughput: Đối với pipeline, throughput ≈ 1 lệnh/chu kỳ nếu không có stall.

10. Tổng kết

Việc vẽ datapath không chỉ là một công việc đồ họa mà còn là quá trình phân tích kiến trúc, xác định luồng dữ liệu, và định nghĩa các tín hiệu điều khiển. Bài viết đã cung cấp:

1. Kiến thức nền tảng về các thành phần và chức năng của datapath.
2. Hướng dẫn chi tiết từ việc chuẩn bị công cụ, xác định kiến trúc, tới việc vẽ từng khối và kết nối.
3. Mở rộng sang pipeline, giúp bạn hiểu cách nâng cao hiệu năng.
4. Ví dụ thực tế với lệnh ADD và ORI, kèm bảng tín hiệu và sơ đồ minh hoạ.
5. Mẹo thực tiễn để tối ưu bố cục, tránh lỗi và tài liệu hoá thiết kế.

Khi bạn đã nắm vững quy trình trên, việc thiết kế các kiến trúc phức tạp hơn (như superscalar, out‑of‑order) sẽ trở nên dễ dàng hơn, vì mọi chi tiết đều bắt nguồn từ một datapath cơ bản được vẽ sạch sẽ và logic. Hãy thực hành trên công cụ yêu thích, kiểm tra bằng mô phỏng, và dần dần mở rộng sang các tính năng nâng cao. Chúc bạn thành công trong hành trình thiết kế vi xử lý!
