Cách Vẽ Dây Điện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực điện tử, điện công nghiệp và cả trong các dự án DIY (Do It Yourself) tại nhà, việc vẽ dây điện là một kỹ năng quan trọng giúp chúng ta lập kế hoạch, thiết kế và triển khai hệ thống một cách an toàn, hiệu quả và tối ưu chi phí. Khi bạn biết cách vẽ dây điện một cách chuẩn xác, bạn sẽ tránh được những lỗi thường gặp như ngắn mạch, quá tải, hoặc thậm chí nguy cơ cháy nổ. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho người mới bắt đầu, đến các kỹ thuật nâng cao dành cho những người đã có kinh nghiệm.

Lưu ý: Bài viết được chia thành nhiều phần, mỗi phần tập trung vào một khía cạnh cụ thể của việc vẽ dây điện. Bạn nên đọc từ đầu đến cuối để có được cái nhìn toàn diện, nhưng nếu chỉ quan tâm đến một phần nào đó, cũng có thể nhảy tới mục tiêu đề tương ứng.

1. Kiến Thức Cơ Bản Trước Khi Vẽ Dây Điện

1.1. Hiểu Rõ Các Thành Phần Cơ Bản

Thành phần	Chức năng	Đặc điểm kỹ thuật
Dây dẫn (cáp)	Chở điện năng từ nguồn đến tải	Được phân loại theo kích thước (mm²), loại cách điện (PVC, XLPE), và số dây (đơn, đa)
Công tắc (switch)	Điều khiển bật/tắt	Có loại bật/tắt đơn, đa, cảm biến, thời gian
Ắc quy (batteries)	Lưu trữ năng lượng	Điện áp, dung lượng (Ah), loại (lead‑acid, lithium)
Bộ ngắt mạch (circuit breaker)	Bảo vệ quá tải, ngắn mạch	Dòng định mức, thời gian ngắt
Đầu nối (connector)	Kết nối các đoạn dây	Loại bọc, công suất chịu tải
Thiết bị điện (load)	Tiêu thụ điện năng	Đèn, quạt, máy lạnh, máy công nghiệp, …

1.2. Các Quy Tắc An Toàn Cơ Bản

1. Ngắt nguồn: Trước khi thực hiện bất kỳ công việc nào, luôn luôn tắt nguồn điện và kiểm tra bằng đồng hồ đo đa năng.
2. Sử dụng thiết bị bảo hộ: Găng tay cách điện, kính bảo hộ, giày cách tĩnh điện.
3. Kiểm tra dây dẫn: Đảm bảo không có vết nứt, hư hỏng trên lớp cách điện.
4. Đánh dấu dây: Sử dụng màu sắc tiêu chuẩn (đỏ – pha, xanh – trung tính, xanh lá – đất) để tránh nhầm lẫn.
5. Tuân thủ quy chuẩn: Tham khảo các tiêu chuẩn quốc gia (TCVN, IEC) và quy định địa phương.

1.3. Các Đơn Vị Đo Lường Quan Trọng

Có thể bạn quan tâm: Cách Vẽ Dây Thừng Đẹp Và Ấn Tượng: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Đơn vị	Ký hiệu	Ý nghĩa
Volt	V	Điện áp
Ampere	A	Dòng điện
Watt	W	Công suất
Ohm	Ω	Điện trở
Kilowatt‑hour	kWh	Năng lượng tiêu thụ

2. Chuẩn Bị Dự Án Vẽ Dây Điện

2.1. Xác Định Yêu Cầu Của Dự Án

1. Mục đích sử dụng: Nhà ở, văn phòng, nhà máy, hệ thống chiếu sáng, máy móc công nghiệp, …
2. Công suất tải: Tổng công suất (kW) của các thiết bị sẽ được kết nối.
3. Điện áp cung cấp: 220V/230V (đơn pha), 380V/400V (ba pha), hoặc các mức công nghiệp (440V, 660V…).
4. Quy mô: Số lượng điểm bật, số lượng công tắc, số lượng ổ cắm, chiều dài dây chạy.

2.2. Thu Thập Thông Tin Kỹ Thuật

• Bản vẽ kiến trúc: Để xác định vị trí tường, trần, sàn, cột.
• Bản vẽ hệ thống cơ khí: Tránh va chạm với ống nước, ống gas, hệ thống HVAC.
• Quy chuẩn địa phương: Ví dụ TCVN 5715:2026 (Hệ thống điện trong tòa nhà) hoặc IEC 60364.

2.3. Lựa Chọn Công Cụ Vẽ

Công cụ	Mô tả	Ưu điểm
AutoCAD Electrical	Phần mềm CAD chuyên ngành điện	Đa dạng thư viện linh kiện, tự động tạo bảng danh mục
EPLAN Electric P8	Hệ thống thiết kế điện công nghiệp	Quản lý dự án lớn, tích hợp PLC, SCADA
SolidWorks Electrical	Kết hợp mô hình 3D cơ khí và điện	Thích hợp cho dự án cơ khí‑điện
Microsoft Visio	Dễ dùng, tích hợp Office	Thích hợp cho sơ đồ đơn giản
Bút vẽ tay + giấy A3	Phương pháp truyền thống	Không cần máy tính, nhanh chóng phác thảo ý tưởng

Lời khuyên: Đối với người mới bắt đầu, nên bắt đầu bằng AutoCAD Electrical hoặc Visio để nắm vững quy trình, sau đó chuyển sang các phần mềm chuyên nghiệp hơn khi dự án phức tạp.

2.4. Thiết Lập Môi Trường Làm Việc

1. Tạo thư mục dự án: \Dự_Án\Tên_Dự_Án\.
2. Lưu trữ tài liệu: Bản vẽ kiến trúc, tiêu chuẩn, danh mục linh kiện.
3. Thiết lập lớp (layer) trong CAD:
4. Layer 1: Đường dây (điện áp DC/AC, pha, trung tính).
5. Layer 2: Symbol công tắc, ổ cắm, bơm, máy.
6. Layer 3: Chú thích, ghi chú, kích thước.
7. Layer 4: Đánh số dây, màu sắc.

3. Quy Trình Vẽ Dây Điện Từng Bước

Có thể bạn quan tâm: Cách Vẽ Dây Chuyền: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Bước 1: Phân Tích Tải và Tính Toán Dòng Điện

3.1.1. Công Thức Tính Dòng Định Mệnh

I = \frac{P}{U \times \cos\phi}

• I: Dòng điện (A)
• P: Công suất tải (W)
• U: Điện áp (V)
• cos φ: Hệ số công suất (thông thường 0.8 – 0.95)

3.1.2. Ví Dụ Thực Tế

• Tải đèn LED 10 W, 20 chiếc → (P = 10 W \times 20 = 200 W)
• Điện áp: 220 V, cos φ = 0.9 → (I = \frac{200}{220 \times 0.9} \approx 1.01 A)

Kết luận: Dây dẫn 1.5 mm² (có khả năng chịu 13 A) là đủ cho mạch này.

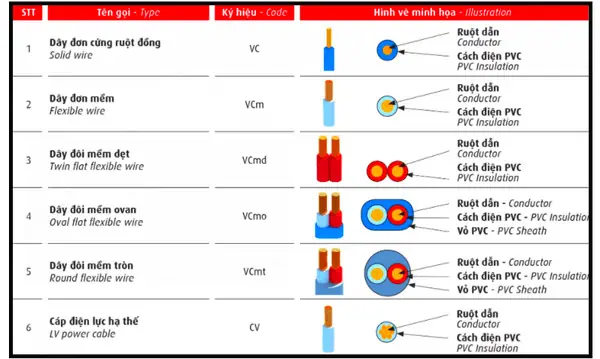

3.2. Bước 2: Lựa Chọn Dây Dẫn

Dòng điện (A)	Đường kính (mm²)	Loại cáp đề xuất
≤ 10	1.5	Cáp PVC đa lõi (2‑3 dây)
10‑20	2.5	Cáp PVC đa lõi (2‑3 dây)
20‑30	4	Cáp XLPE hoặc PVC (độ bền nhiệt cao)
> 30	6‑10	Cáp XLPE, có lớp bảo vệ kim loại nếu cần

Lưu ý: Khi dây chạy dài (> 30 m), cần tính sụt áp và có thể tăng kích thước dây để giảm mất mát.

3.3. Bước 3: Vẽ Sơ Đồ Khối (Block Diagram)

1. Xác định các khối chính: Nguồn, bảng điện (panel), công tắc, ổ cắm, tải.
2. Kết nối các khối bằng đường thẳng: Mỗi đường đại diện cho một dây dẫn.
3. Gán ký hiệu:
4. N: Nối đất (đất)
5. L: Dây pha (đỏ, đen, nâu)
6. N: Dây trung tính (xanh)
7. PE: Protective Earth (xanh lá)

Ví dụ sơ đồ khối:

Nguồn 220V --> Bảng điện --> Công tắc --> Đèn LED

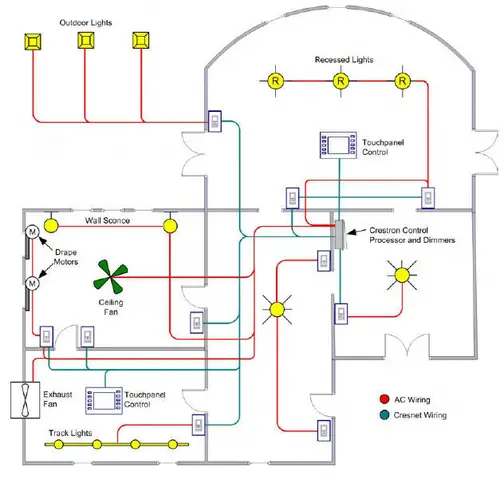

3.4. Bước 4: Vẽ Chi Tiết Dây Điện (Wiring Diagram)

3.4.1. Đặt Symbol

• Nguồn: Symbol nguồn AC 3 pha hoặc 1 pha.
• Công tắc: SPST, DPST, hoặc công tắc thời gian.
• Ổ cắm: Symbol ổ cắm 2‑pin hoặc 3‑pin.
• Tải: Đèn, quạt, máy lạnh, máy công nghiệp.

3.4.2. Đánh Số Dây và Màu Sắc

Số dây	Màu (theo tiêu chuẩn VN)	Chức năng
1	Đỏ	Pha A
2	Đen	Pha B
3	Nâu	Pha C
4	Xanh	Trung tính
5	Xanh lá	Đất
6	Vàng	Dây tín hiệu (nếu có)

3.4.3. Thêm Chú Thích và Kích Thước

• Chú thích: Vị trí, công suất, model thiết bị.
• Kích thước: Độ dài dây (m), góc uốn, vị trí cố định (đi qua trần, tường).

3.4.4. Kiểm Tra Lỗi

• Kiểm tra ngắn mạch: Dây pha không được chạm vào đất hoặc trung tính.
• Kiểm tra quá tải: Đảm bảo dòng tối đa của dây không vượt quá 80% công suất danh định.
• Kiểm tra tính logic: Đảm bảo các công tắc, relay, bảo vệ được xếp đúng vị trí.

3.5. Bước 5: Lập Bảng Danh Mục Vật Tư (Bill of Materials – BOM)

Có thể bạn quan tâm: Cách Vẽ Dáng Quỳ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

STT	Mô tả	Model	Đơn vị	Số lượng	Ghi chú
1	Cáp PVC 1.5 mm², 3 lõi	–	mét	150	Dây pha, trung tính, đất
2	Công tắc SPST 16A	Schneider	chiếc	10	Màu trắng
3	Ổ cắm 2‑pin 10A	Panasonic	chiếc	20	Đặt ở tường phòng khách
4	Bảng điện mini 6 chỗ	ABB	chiếc	1	Bảo vệ 10A
5	Đầu nối vỏ kim loại	–	bộ	30	Đảm bảo chắc chắn

3.6. Bước 6: Xuất File và Giao Tiếp Với Đội Ngũ Thi Công

• Định dạng file: DWG, DXF, PDF.
• Bảo mật: Đánh dấu “Confidential” nếu có thông tin nhạy cảm.
• Gửi kèm tài liệu: Bản vẽ kiến trúc, tiêu chuẩn, danh mục vật tư.

4. Các Kỹ Thuật Vẽ Dây Điện Nâng Cao

4.1. Vẽ Dây Điện Cho Hệ Thống Ba Pha

1. Ký hiệu ba pha: L1 (đỏ), L2 (đen), L3 (nâu).
2. Cân bằng tải: Phân bố tải sao cho ba pha có công suất gần bằng nhau, giảm hiện tượng mất cân bằng.
3. Sử dụng relay bảo vệ: Đặt các relay quá tải, ngắn mạch trên mỗi pha.

4.2. Tính Toán Sụt Áp (Voltage Drop)

Công thức:

\Delta V = \frac{2 \times I \times L \times R}{1000}

• ΔV: Sụt áp (V)
• I: Dòng điện (A)
• L: Độ dài dây (m)
• R: Điện trở của dây (Ω/km) – tra bảng theo loại cáp.

Ví dụ: Dây 2.5 mm², R = 7.41 Ω/km, I = 20 A, L = 50 m.

\Delta V = \frac{2 \times 20 \times 50 \times 7.41}{1000} = 14.82 V \approx 6.8\% \text{ (đối với 220 V)}

Kết luận: Nếu sụt áp > 5 % cần tăng kích thước dây hoặc giảm độ dài.

4.3. Thiết Kế Mạch Bảo Vệ Nhiệt Độ

• Bảo vệ quá tải: Sử dụng CB (circuit breaker) hoặc RCD (residual current device).
• Bảo vệ ngắn mạch: Đặt CB tốc độ nhanh (instantaneous) trước các thiết bị nhạy cảm.
• Bảo vệ sụt áp: Thiết lập relays để ngắt khi sụt áp vượt ngưỡng.

4.4. Vẽ Dây Điều Khiển (Control Wiring)

Có thể bạn quan tâm: Cách Vẽ Dáng Chibi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Động cơ điện: Sử dụng dây điều khiển 0.75 mm² (đối với tín hiệu 24 V) và dây công suất 4 mm² (đối với dòng 15 A).
• PLC và cảm biến: Đánh dấu các dây tín hiệu (vàng, xanh dương) và dây nguồn (đỏ, đen).
• Mạch khởi động từ xa: Kết hợp relay, contactor, và công tắc an toàn.

4.5. Tích Hợp Hệ Thống Chiếu Sáng Thông Minh

• LED driver: Đặt symbol driver, kết nối dây DC (24 V) đến các dải LED.
• Điều khiển DALI: Sử dụng bus DALI (Digital Addressable Lighting Interface) – dây 2‑dây, 1 A.
• Cảm biến chuyển động: Kết nối với nguồn 230 V, sử dụng relay để bật tắt đèn.

4.6. Sử Dụng Phần Mềm Mô Phỏng Điện (Electrical Simulation)

• ETAP, SKM Power Tools, MATLAB/Simulink: Kiểm tra phân phối tải, ngắn mạch, và tính toán công suất.
• Ưu điểm: Phát hiện lỗi trước khi thi công, tối ưu hóa thiết kế.

5. Thực Hành: Ví Dụ Dự Án Thực Tế

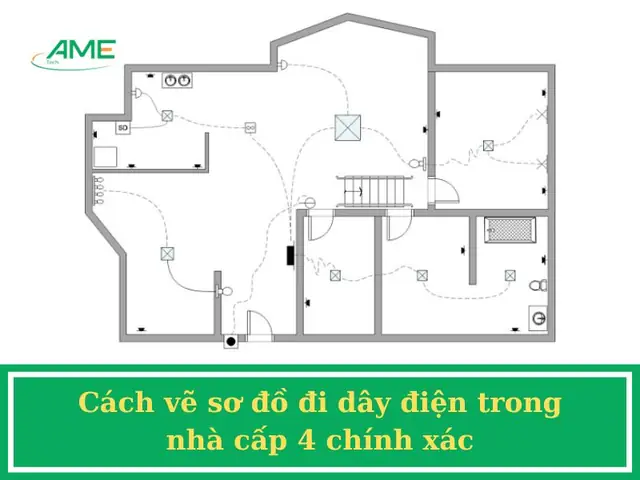

5.1. Dự Án Nhà 4 Phòng Ngủ

5.1.1. Yêu Cầu

• Điện áp: 220 V một pha.
• Tải tổng: 5 kW (đèn, quạt, máy lạnh, tivi, tủ lạnh).
• Số công tắc: 12 (mỗi phòng 3 công tắc).
• Số ổ cắm: 20.

5.1.2. Bước Thiết Kế

1. Tính dòng tổng: (I_{total} = \frac{5000}{220 \times 0.9} \approx 25.2 A).
2. Lựa chọn bảng điện: 40 A, 3 pha (để dự phòng).
3. Phân chia mạch:
4. Mạch 1: Đèn phòng khách – 10 A, cáp 2.5 mm².
5. Mạch 2: Máy lạnh – 16 A, cáp 4 mm².
6. Mạch 3: Tủ lạnh + tivi – 10 A, cáp 2.5 mm².
7. Mạch 4: Các phòng ngủ – 10 A, cáp 2.5 mm².
8. Vẽ sơ đồ: Sử dụng AutoCAD Electrical, tạo layer cho mỗi mạch.
9. Kiểm tra sụt áp: Độ dài dây tối đa 30 m, sụt áp < 3 % – chấp nhận.

5.1.3. Kết Quả

• Bảng vật tư: 300 m cáp 2.5 mm², 100 m cáp 4 mm², 12 công tắc, 20 ổ cắm, 1 bảng điện.
• Thời gian thi công: 3 ngày (đánh dây, lắp bảng, kiểm tra).

5.2. Dự Án Xưởng Công Nghiệp – Hệ Thống Động Cơ 3 Pha

5.2.1. Thông Số

• Động cơ: 5,5 kW, 3 pha, 380 V, PF = 0.85.
• Dây dẫn: XLPE 6 mm².
• Bảo vệ: CB 32 A, RCD 30 mA.

5.2.2. Quy Trình

1. Tính dòng: (I = \frac{5500}{380 \times \sqrt{3} \times 0.85} \approx 9.8 A).
2. Chọn dây: 6 mm² đáp ứng cho 30 A (đủ margin).
3. Vẽ wiring: Bao gồm contactor, overload relay, RCD, công tắc khởi động.
4. Mô phỏng ngắn mạch: Sử dụng ETAP, xác định mức ngắt của CB (32 A) đáp ứng tiêu chuẩn.
5. Báo cáo: Đính kèm bản vẽ, bảng tính, và kết quả mô phỏng.

6. Kiểm Tra và Bảo Trì Sau Khi Hoàn Thành

6.1. Kiểm Tra Điện Đúng (Electrical Test)

Bước	Nội dung	Công cụ
1	Kiểm tra nối đất	Đồng hồ đo điện trở đất (độ trở < 10 Ω)
2	Kiểm tra cách điện	Megger (đo điện trở cách điện > 1 MΩ)
3	Kiểm tra dòng chạy	Ampermeter (đảm bảo không vượt quá 80% dòng danh định)
4	Kiểm tra công tắc, ổ cắm	Test công tắc (ON/OFF), kiểm tra tiếp xúc

6.2. Lập Hồ Sơ Bảo Trì

• Sổ bảo trì: Ghi lại ngày kiểm tra, kết quả, người thực hiện.
• Lịch bảo trì: Định kỳ 6 tháng – 1 năm, tùy loại thiết bị.
• Đánh dấu dây: Sử dụng nhãn dán chịu nhiệt để ghi chú thay đổi trong tương lai.

6.3. Xử Lý Sự Cố Thông Thường

Sự cố	Nguyên nhân	Khắc phục
Không có điện ở ổ cắm	CB ngắt	Kiểm tra quá tải, reset CB
Đèn nhấp nháy	Sụt áp	Kiểm tra dây dài, tăng kích thước dây
Động cơ không khởi động	Relay hỏng	Thay relay, kiểm tra nguồn
Đánh hơi (điện giật)	Đất không nối	Kiểm tra nối đất, sửa chữa

7. Tổng Kết và Những Lưu Ý Quan Trọng

1. Hiểu rõ tải và tính toán dòng điện là nền tảng để chọn đúng dây dẫn và bảo vệ.
2. Tuân thủ tiêu chuẩn màu sắc và ký hiệu để giảm rủi ro nhầm lẫn.
3. Sử dụng phần mềm chuyên nghiệp giúp nhanh chóng tạo bản vẽ chuẩn, tự động tạo danh mục vật tư và kiểm tra lỗi.
4. Kiểm tra sụt áp và cân bằng tải để đảm bảo hiệu suất và tuổi thọ thiết bị.
5. Lập hồ sơ, bảo trì định kỳ là yếu tố quyết định độ an toàn và độ bền của hệ thống điện.

Kết luận cuối cùng: Khi bạn nắm vững quy trình cách vẽ dây điện từ khâu phân tích nhu cầu, tính toán kỹ thuật, thiết kế bản vẽ, đến kiểm tra và bảo trì, bạn sẽ tự tin thực hiện bất kỳ dự án nào – dù là một ngôi nhà nhỏ hay một nhà máy công nghiệp quy mô lớn. Hãy luôn đặt an toàn lên hàng đầu, không ngừng cập nhật kiến thức và công nghệ mới để nâng cao chất lượng công việc của mình.

Bài viết này cung cấp kiến thức tổng quan và chi tiết, hy vọng sẽ là nguồn tham khảo hữu ích cho các kỹ sư điện, thợ điện, cũng như những người đam mê DIY muốn tự thiết kế và lắp đặt hệ thống điện một cách chuyên nghiệp.
