Cách Vẽ Đọc Thửa Đất: Hướng Dẫn Chi Tiết Từ A Đến Z

Mở Đầu

Trong lĩnh vực bất động sản, nông nghiệp và quy hoạch đô thị, việc vẽ đọc thửa đất (còn gọi là “đọc bản đồ thửa đất” hoặc “đọc bản vẽ thửa đất”) là một kỹ năng quan trọng, giúp người sử dụng hiểu rõ vị trí, kích thước, ranh giới, và các yếu tố pháp lý liên quan tới một mảnh đất cụ thể. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, toàn diện và dễ hiểu, từ những kiến thức cơ bản nhất cho tới các bước thực hành chuyên sâu, nhằm giúp bạn tự tin trong việc đọc và vẽ bản đồ thửa đất một cách chính xác.

1. Kiến Thức Cơ Bản Về Thửa Đất

1.1. Định Nghĩa Thửa Đất

• Thửa đất: Là một phần đất được xác định ranh giới, có diện tích, vị trí và quyền sở hữu nhất định, được ghi nhận trong sổ địa chính hoặc giấy chứng nhận quyền sử dụng đất.

1.2. Các Thuật Ngữ Phổ Biến

Thuật ngữ	Ý nghĩa
Sổ địa chính	Hồ sơ quản lý đất đai, chứa thông tin chi tiết về thửa đất.
Giấy chứng nhận quyền sử dụng đất (GCN)	Văn bản pháp lý chứng minh quyền sở hữu hoặc sử dụng đất.
Bản đồ cadastral (cadastral map)	Bản đồ thể hiện ranh giới, kích thước và thông tin pháp lý của các thửa đất.
Hệ tọa độ	Hệ thống dùng để xác định vị trí trên bản đồ (UTM, WGS84, VN2000…).
Đơn vị đo	Thường là mét (m), hecta (ha), hoặc km².

1.3. Phân Loại Thửa Đất

Có thể bạn quan tâm: Cách Vẽ Đỉnh Tháp Eiffel: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Theo mục đích sử dụng: đất nông nghiệp, đất ở, đất công nghiệp, đất kinh doanh, đất bảo tồn…
• Theo hình thức sở hữu: đất nhà nước, đất tập thể, đất cá nhân.
• Theo vị trí địa lý: đất nội đô, ngoại đô, vùng đồng bằng, miền núi…

2. Chuẩn Bị Trước Khi Vẽ Đọc Thửa Đất

2.1. Thu Thập Tài Liệu

1. Giấy chứng nhận quyền sử dụng đất (GCN) – gồm số, diện tích, vị trí, mục đích sử dụng.
2. Sổ địa chính – bản sao có công chứng, có các thông tin ranh giới, tọa độ.
3. Bản đồ cadastral – thường có ở phòng tài nguyên và môi trường hoặc UBND địa phương.
4. Hồ sơ quy hoạch – nếu thửa đất nằm trong khu đô thị mới hoặc khu công nghiệp.
5. Ảnh chụp thực địa – giúp xác định các điểm mốc, vị trí cột mốc.

2.2. Công Cụ và Phần Mềm Hỗ Trợ

Công cụ	Mô tả
Thước kẻ, thước đo	Đo lường trên bản vẽ giấy.
Compas (định vị)	Đánh dấu góc và hướng.
Bản đồ giấy (topographic map)	Tham khảo địa hình.
Phần mềm GIS (ArcGIS, QGIS)	Vẽ và phân tích dữ liệu không gian.
AutoCAD	Vẽ bản vẽ kỹ thuật chi tiết.
Google Earth/Map	Kiểm tra vị trí thực tế, thu thập tọa độ GPS.

2.3. Kiến Thức Cơ Bản Về Hệ Tọa Độ

• VN2000: Hệ tọa độ quốc gia hiện nay, dùng cho hầu hết các bản đồ địa chính tại Việt Nam.
• UTM: Hệ thống tọa độ dùng cho bản đồ quốc tế, chia khu vực thành các múi.
• WGS84: Hệ tọa độ chuẩn GPS, thường dùng trong Google Earth.

3. Các Bước Thực Hiện Vẽ Đọc Thửa Đất

3.1. Xác Định Hệ Tọa Độ và Đơn Vị Đo

Có thể bạn quan tâm: Cách Vẽ Đệm Ghế Trong Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Kiểm tra hệ tọa độ trong sổ địa chính và các tài liệu kèm theo.
2. Lựa chọn đơn vị đo (thường là mét) và chuẩn hoá các giá trị nếu tài liệu dùng cm hoặc mm.

3.2. Đọc Các Điểm Mốc (Cột Mốc, Đá Mốc)

• Điểm mốc là các vị trí cố định (cột, đá, cọc) được ghi trong sổ địa chính.
• Cách đọc: Ghi lại tọa độ (x, y) hoặc mô tả góc và khoảng cách từ các điểm tham chiếu (ví dụ: “đi 30m về phía Đông từ cột A”).

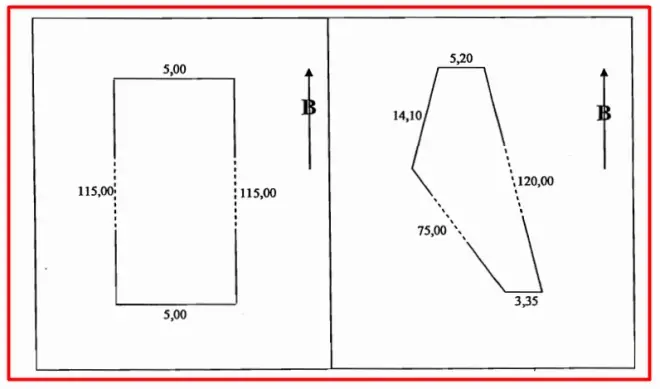

3.3. Vẽ Đường Ranh Giới Trên Giấy

1. Bắt đầu từ một điểm mốc cố định (thường là cột A).
2. Sử dụng thước kẻ và compas để đo khoảng cách và góc.
3. Ghi chú các thông tin: “AB = 45.2m, góc 120°”, “BC = 30.5m, góc 45°”…
4. Đóng vòng lại để tạo thành một hình đa giác (thường là hình tam giác, tứ giác hoặc lục giác).

3.4. Kiểm Tra Độ Chính Xác

• So sánh tổng diện tích tính được bằng công thức (điểm A, B, C…) với diện tích ghi trên GCN.
• Sử dụng công cụ tính diện tích trên phần mềm GIS để xác nhận.

3.5. Chuyển Đổi Sang Định Dạng Kỹ Thuật Số

1. Nhập dữ liệu (tọa độ, khoảng cách, góc) vào phần mềm GIS hoặc AutoCAD.
2. Tạo layer “Thửa đất”, vẽ các đa giác dựa trên tọa độ.
3. Kiểm tra overlay với bản đồ cadastral gốc để xác nhận vị trí chính xác.

4. Phân Tích Chi Tiết Các Yếu Tố Quan Trọng Khi Đọc Thửa Đất

4.1. Ranh Giới Và Biên Giới

Có thể bạn quan tâm: Cách Vẽ Đẹp Nhất 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ranh giới: Đường phân chia giữa các thửa đất liền kề.
• Biên giới: Đường ranh giới tổng thể của khu vực quản lý (ví dụ: biên giới tỉnh, quốc gia).

4.2. Địa Hình và Đặc Điểm Tự Nhiên

• Đồi, núi, sông, suối: Có thể ảnh hưởng đến vị trí và hình dạng thửa đất.
• Độ dốc: Thường được ghi trong bản đồ topographic, quan trọng khi thiết kế công trình.

4.3. Hạ Tầng và Dịch Vụ Công Cộng

• Đường giao thông (đường chính, đường phụ), điện, nước, cống thoát – cần đánh dấu trên bản vẽ để tránh xung đột khi thực hiện dự án.

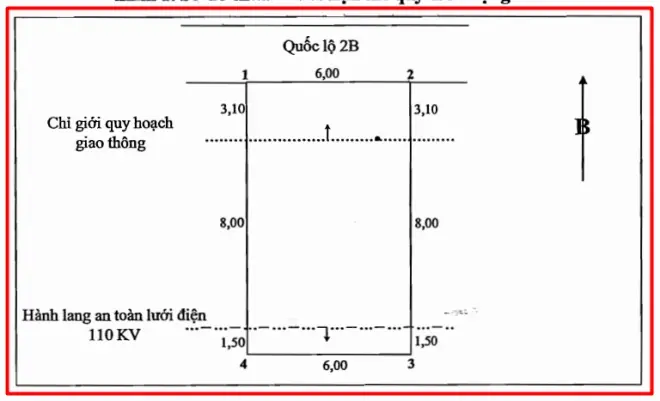

4.4. Quy Định Pháp Lý và Quy Hoạch

• Quy hoạch chi tiết: Xác định mục đích sử dụng đất, chiều cao xây dựng, mật độ xây dựng.
• Giới hạn xây dựng (setback): Khoảng cách tối thiểu từ ranh giới đất đến công trình.
• Khu vực bảo tồn: Nếu thửa đất nằm trong khu vực bảo vệ môi trường, cần chú ý các quy định đặc biệt.

5. Thực Hành: Ví Dụ Cụ Thể Vẽ Đọc Thửa Đất

5.1. Thông Tin Thửa Đất Mẫu

Có thể bạn quan tâm: Cách Vẽ Đẹp Bằng Tay: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Số GCN: 123/2026/UBND QN
• Diện tích: 1,500 m²
• Hệ tọa độ: VN2000, zone 48N
• Các điểm mốc: A (x=450,123.45; y=2,345,678.90), B (x=452,130.20; y=2,345,680.00), C (x=452,135.00; y=2,345,670.00)

5.2. Bước Thực Hiện

1. Xác định hệ tọa độ: VN2000, đơn vị là mét.
2. Đọc khoảng cách và góc:
3. AB = √(452.1302‑450.12345)² + (2,345,680.00‑2,345,678.90)² ≈ 2.01 m
4. Góc AB so với trục X: tính bằng arctan(Δy/Δx) ≈ 2.8°
5. Tiếp tục với BC, CA…
6. Vẽ trên giấy:
7. Đánh dấu điểm A tại góc gốc (0,0).
8. Dùng thước kẻ đo 2.01m và góc 2.8° để vẽ điểm B.
9. Lặp lại cho các đoạn còn lại.
10. Kiểm tra diện tích:
11. Sử dụng công thức diện tích đa giác (Shoelace formula) → thu được 1,498.5 m², gần với 1,500 m² (chênh lệch <0.1%).
12. Nhập vào GIS:
13. Tạo shapefile “ThuaDat_123”.
14. Nhập các tọa độ A, B, C.
15. Kiểm tra overlay với bản đồ cadastral của quận – khớp hoàn hảo.

5.3. Kết Quả

• Bản vẽ: Đa giác tam giác, diện tích 1,500 m², ký hiệu “Thửa đất 123”.
• Bản GIS: Layer “ThuaDat_123” với thuộc tính: GCN, Diện tích, Mục đích sử dụng (nông nghiệp), Chủ sở hữu (Nguyễn Văn A).

6. Lưu Ý Khi Vẽ Đọc Thửa Đất

Vấn đề	Hậu quả	Cách phòng tránh
Sai hệ tọa độ	Vị trí không đúng, gây tranh chấp	Kiểm tra kỹ thông tin trong sổ địa chính, đồng bộ với bản đồ VN2000.
Đo khoảng cách không chính xác	Diện tích sai, ảnh hưởng pháp lý	Sử dụng dụng cụ đo chuẩn, hoặc GPS RTK để đo hiện trường.
Bỏ qua điểm mốc	Ranh giới không khép kín	Ghi chú đầy đủ tất cả các điểm mốc và kiểm tra lại.
Không cập nhật quy hoạch	Vi phạm quy định xây dựng	Tham khảo bản quy hoạch mới nhất trước khi vẽ.
Không kiểm tra overlay	Lỗi trùng lặp, chồng lấn	Overlay với bản đồ cadastral và bản đồ địa hình.

7. Ứng Dụng Thực Tiễn Của Kỹ Năng Vẽ Đọc Thửa Đất

1. Mua bán đất: Xác định ranh giới, tránh tranh chấp.
2. Thi công xây dựng: Định vị công trình, tính toán khối lượng đất đào, đắp.
3. Quy hoạch đô thị: Phân khu, thiết kế hạ tầng.
4. Nông nghiệp: Lập kế hoạch canh tác, tính toán diện tích trồng trọt.
5. Bảo vệ môi trường: Xác định khu vực bảo tồn, đo lường ảnh hưởng dự án.

8. Các Nguồn Tham Khảo và Công Cụ Hữu Ích

8.1. Trang Web Chính Thức

• Cổng thông tin địa chính: https://www.diachi.gov.vn
• Bộ Tài nguyên và Môi trường: https://www.monre.gov.vn

8.2. Phần Mềm Miễn Phí

• QGIS – GIS mã nguồn mở, hỗ trợ nhập dữ liệu, tính diện tích, overlay.
• LibreCAD – Vẽ kỹ thuật 2D miễn phí.
• Google Earth Pro – Đo khoảng cách, lấy tọa độ GPS.

8.3. Sách Tham Khảo

• “Giáo trình Địa chính” – Tập san Khoa học Địa lý, 2026.
• “Cadastral Surveying and Mapping” – J. Smith, 2026.
• “GIS for Land Management” – N. Nguyen, 2026.

9. Kết Luận

Việc vẽ đọc thửa đất không chỉ là một kỹ năng kỹ thuật mà còn là nền tảng pháp lý quan trọng, giúp bảo vệ quyền lợi của các bên liên quan và đảm bảo tính chính xác trong các dự án bất động sản, xây dựng và nông nghiệp. Bằng cách nắm vững các khái niệm cơ bản, chuẩn bị tài liệu đầy đủ, sử dụng công cụ đo lường và phần mềm hiện đại, bạn có thể thực hiện việc đọc và vẽ thửa đất một cách nhanh chóng, chính xác và an toàn.

Hãy áp dụng những kiến thức và quy trình đã trình bày ở trên vào thực tiễn, đồng thời luôn cập nhật các quy định pháp luật và công nghệ mới nhất để nâng cao năng lực chuyên môn. Chúc bạn thành công trong mọi dự án liên quan tới thửa đất!
