Cách Vẽ Đường Đồng Mức: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

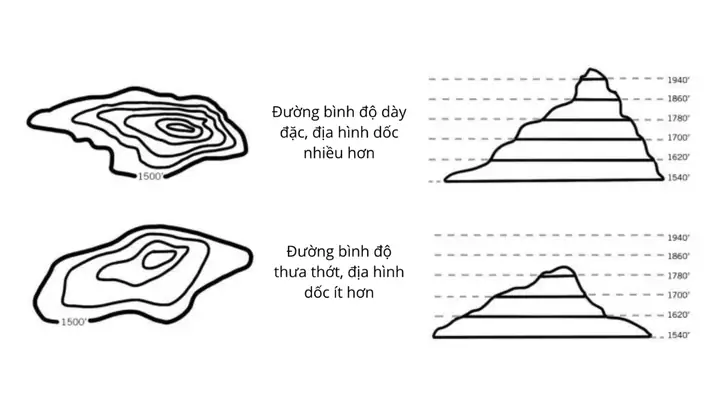

1. Giới thiệu về đường đồng mức

Đường đồng mức (contour line) là một trong những công cụ quan trọng trong lĩnh vực địa lý, kỹ thuật, kiến trúc và thiết kế môi trường. Được sử dụng để biểu diễn độ cao, độ sâu hoặc bất kỳ giá trị liên tục nào trên một bề mặt, đường đồng mức giúp người dùng nhanh chóng nắm bắt được hình dạng địa hình, xác định các khu vực ngập lụt, lập kế hoạch xây dựng, hay thậm chí trong việc thiết kế các sản phẩm đồ họa 3D.

1.1. Định nghĩa

• Đường đồng mức: là các đường nối các điểm có cùng một giá trị (độ cao, nhiệt độ, áp suất, v.v.) trên một bề mặt.
• Khoảng cách đồng mức: là khoảng cách giữa hai đường đồng mức liên tiếp, thường được gọi là “độ cách” (contour interval). Khoảng cách này quyết định độ chi tiết và độ chính xác của bản đồ.

1.2. Ứng dụng thực tế

Lĩnh vực	Ứng dụng của đường đồng mức
Địa lý	Lập bản đồ địa hình, phân tích địa hình
Kỹ thuật dân dụng	Thiết kế nền móng, đường giao thông, hệ thống thoát nước
Kiến trúc	Đánh giá khu vực xây dựng, thiết kế cảnh quan
Môi trường	Phân tích khu vực ngập lụt, quản lý tài nguyên nước
Đồ họa máy tính	Tạo mô hình 3D, render cảnh quan

2. Chuẩn bị trước khi vẽ

2.1. Thu thập dữ liệu địa hình

Để vẽ đường đồng mức chính xác, bạn cần có dữ liệu địa hình chất lượng cao, thường được thu thập từ:

Có thể bạn quan tâm: Cách Vẽ Đường Xu Hướng Trong Phân Tích Kỹ Thuật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bản đồ địa hình giấy: Được in trên giấy nặng, có sẵn các đường đồng mức.
• Dữ liệu số (DEM – Digital Elevation Model): Dữ liệu số lượng cao từ vệ tinh, máy bay không người lái (UAV) hoặc máy đo địa hình (total station).
• Lidar: Công nghệ quét laser cho độ chính xác lên tới vài centimet.

2.2. Lựa chọn phần mềm

Một số phần mềm phổ biến để vẽ và xử lý đường đồng mức:

Phần mềm	Đặc điểm
AutoCAD Civil 3D	Tích hợp công cụ tạo và chỉnh sửa contour nhanh, hỗ trợ DEM.
ArcGIS	Công cụ mạnh mẽ cho GIS, tạo contour từ DEM, tùy chỉnh màu sắc và nhãn.
QGIS	Miễn phí, mã nguồn mở, có plugin “Contour” để tạo đường đồng mức.
Surfer	Dễ sử dụng, chuyên về tạo bản đồ địa hình và contour.
SketchUp +插件	Dành cho mô hình 3D, hỗ trợ tạo contour từ mô hình số.

2.3. Xác định khoảng cách đồng mức

Việc chọn khoảng cách đồng mức phù hợp phụ thuộc vào:

• Mục đích sử dụng: Đối với quy hoạch đô thị, khoảng cách thường 1–5 m; đối với bản đồ khu vực rộng, có thể là 10–50 m.
• Độ chính xác dữ liệu: Nếu dữ liệu DEM có độ phân giải 5 m, không nên chọn khoảng cách nhỏ hơn 5 m.
• Độ phức tạp địa hình: Địa hình đồi núi cần khoảng cách nhỏ hơn để thể hiện chi tiết.

3. Quy trình vẽ đường đồng mức bằng QGIS (ví dụ thực tế)

3.1. Nhập dữ liệu DEM

1. Mở QGIS → Layer → Add Layer → Add Raster Layer.
2. Chọn file DEM (định dạng .tif, .img, .asc…) và nhấn Add.
3. Kiểm tra hiển thị DEM, sử dụng công cụ Identify để xem giá trị độ cao tại các điểm.

3.2. Tạo contour

1. Vào menu Raster → Extraction → Contour.
2. Input layer: Chọn DEM đã nhập.
3. Interval between contour lines: Nhập khoảng cách đồng mức (ví dụ: 5 m).
4. Attribute name: Đặt tên trường lưu giá trị độ cao, thường là “elevation”.
5. Output file: Chọn đường dẫn và tên file (định dạng .shp).
6. Nhấn Run.

Lưu ý: Nếu DEM có độ phân giải cao, quá trình tạo contour có thể tốn thời gian. Đảm bảo máy tính có đủ RAM và CPU.

Có thể bạn quan tâm: Cách Vẽ Đường Trong Word: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.3. Kiểm tra và chỉnh sửa

• Kiểm tra giao lộ: Sử dụng công cụ Select Features để kiểm tra xem các đường contour có giao nhau không hợp lý.
• Sửa lỗi: Dùng Edit mode để xóa hoặc chỉnh sửa các đoạn đường sai.
• Thêm nhãn: Vào Layer Properties → Labels → chọn trường “elevation” để hiển thị giá trị độ cao trên mỗi đường.

3.4. Tùy chỉnh hiển thị

• Màu sắc: Chọn màu sắc hài hòa để phân biệt các mức độ cao (ví dụ: màu xanh cho thấp, màu nâu cho cao).
• Độ dày đường: Đường đồng mức chính (gồm các mức 10, 20, 30…) có thể làm dày hơn để dễ nhận biết.
• Ký hiệu: Thêm ký hiệu “H” (high) và “L” (low) ở đầu và cuối mỗi đoạn đường.

3.5. Lưu và xuất bản

• Lưu dự án: File → Save Project As….
• Xuất bản bản đồ: Project → New Print Layout, thiết kế bố cục, thêm thang đo, hướng Bắc, chú giải.
• Xuất file: Layout → Export as PDF hoặc Export as Image.

4. Vẽ đường đồng mức trên AutoCAD Civil 3D

4.1. Nhập DEM

1. Mở Civil 3D, tạo một Drawing mới.
2. Vào Insert → Raster Image → Chọn file DEM.
3. Đặt vị trí và tỉ lệ sao cho đúng với hệ tọa độ thực tế.

4.2. Tạo Surface

Có thể bạn quan tâm: Cách Vẽ Đường Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Home → Create Ground Surface → Chọn TIN Surface.
2. Surface Name: Đặt tên, ví dụ “Terrain”.
3. Add Data → DEM → Chọn DEM đã nhập.
4. Build để tạo mặt phẳng (surface).

4.3. Đặt Contour Interval

1. Chọn Surface → Surface Properties → Tab Analysis → Contours.
2. Major Contour Interval: Nhập khoảng cách chính (ví dụ 10 m).
3. Minor Contour Interval: Nhập khoảng cách phụ (ví dụ 2 m) nếu cần.
4. Label Contours: Bật tùy chọn hiển thị nhãn độ cao.

4.4. Hiển thị và chỉnh sửa

• Style: Tùy chỉnh màu, độ dày trong Surface Styles.
• Visibility: Bật/Tắt hiển thị các mức contour phụ để giảm tải hiển thị.
• Export: Output → Export Surface → Export to LandXML hoặc DWG để chia sẻ.

5. Các lưu ý quan trọng khi vẽ đường đồng mức

5.1. Độ chính xác và sai số

• Sai số đo: DEM hoặc dữ liệu thu thập có thể chứa sai số do thiết bị hoặc môi trường. Kiểm tra độ chính xác (RMSE) trước khi tạo contour.
• Interpolation: Khi tạo surface từ điểm đo, lựa chọn thuật toán nội suy (TIN, Kriging, IDW) ảnh hưởng lớn đến chất lượng đường đồng mức.

5.2. Tránh “đường đồng mức quá dày”

• Khi khoảng cách đồng mức quá nhỏ, bản đồ sẽ trở nên rối mắt, khó đọc. Đảm bảo khoảng cách đủ lớn để người dùng dễ dàng phân biệt các mức.

5.3. Định dạng và chuẩn bản đồ

Có thể bạn quan tâm: Cách Vẽ Đường Trong Excel: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tuân thủ chuẩn bản đồ quốc gia (VD: VN-2000, WGS84) để đảm bảo tính tương thích.
• Sử dụng hệ tọa độ phù hợp (UTM, EPSG) để tránh sai lệch vị trí.

5.4. Ghi chú và chú giải

• Thêm legend (chú giải) mô tả khoảng cách đồng mức, màu sắc, và ký hiệu.
• Đánh dấu điểm cao nhất (peak) và điểm thấp nhất (depression) bằng ký hiệu đặc biệt để người dùng nhanh chóng nhận biết.

6. Ứng dụng nâng cao: Tạo mô hình 3D từ đường đồng mức

6.1. Từ Contour sang TIN

• Sử dụng phần mềm Surfer hoặc Civil 3D, nhập các đường contour và tạo Triangulated Irregular Network (TIN).
• TIN sẽ chuyển các đường đồng mức thành một mạng lưới tam giác, giúp tái tạo địa hình 3D.

6.2. Xuất sang phần mềm mô phỏng

• SketchUp: Import TIN dưới dạng OBJ hoặc STL, tạo mô hình 3D, thêm texture.
• Unity/Unreal Engine: Dùng cho mô phỏng môi trường, game hoặc thực tế ảo (VR).

6.3. Phân tích dòng chảy và ngập lụt

• Sử dụng HEC-RAS hoặc SWAT với dữ liệu contour để mô phỏng dòng chảy, xác định khu vực nguy cơ ngập.

7. Thực hành: Bài tập vẽ đường đồng mức cho sinh viên

Bài 1: Vẽ contour từ DEM 10m tại khu vực nông thôn

• Mục tiêu: Tạo contour với khoảng cách 2 m.
• Yêu cầu: Xuất file shapefile và in bản đồ A4 kèm chú giải.

Bài 2: So sánh hai phương pháp nội suy (TIN vs Kriging)

• Mục tiêu: Đánh giá độ mịn và độ chính xác của contour.
• Yêu cầu: Trình bày kết quả bằng đồ thị so sánh sai số trung bình.

Bài 3: Tạo mô hình 3D từ contour và render cảnh quan

• Mục tiêu: Dùng SketchUp hoặc Blender.
• Yêu cầu: Thêm texture đất, cây cối, và ánh sáng, xuất video ngắn.

8. Kết luận

Việc vẽ đường đồng mức không chỉ là một kỹ năng cơ bản trong lĩnh vực địa lý mà còn là nền tảng cho nhiều ứng dụng kỹ thuật và thiết kế hiện đại. Từ việc thu thập dữ liệu, lựa chọn phần mềm, đến việc tinh chỉnh các thông số như khoảng cách đồng mức và kiểu hiển thị, mỗi bước đều ảnh hưởng đến chất lượng và tính hữu ích của sản phẩm cuối cùng.

Bằng cách nắm vững quy trình và lưu ý các yếu tố quan trọng như độ chính xác dữ liệu, chuẩn bản đồ và cách trình bày, bạn sẽ tạo ra những bản đồ địa hình rõ ràng, chính xác và dễ hiểu, phục vụ tốt cho các dự án quy hoạch, xây dựng, quản lý môi trường và thậm chí là sáng tạo trong lĩnh vực đồ họa 3D. Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, từ cơ bản đến nâng cao, để bạn tự tin thực hiện và áp dụng trong công việc thực tế.
