Cách Vẽ Đường Ống Nước Chuẩn Xác Và Hiệu Quả: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực thiết kế kiến trúc, xây dựng và kỹ thuật cơ điện, việc vẽ đường ống nước là một trong những công việc quan trọng, quyết định đến tính an toàn, thẩm mỹ và hiệu suất hoạt động của toàn bộ hệ thống cấp nước. Đối với những người mới bắt đầu, việc hiểu rõ các nguyên tắc, quy trình và công cụ hỗ trợ để vẽ đường ống nước có thể gây ra nhiều khó khăn. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin thực hiện bản vẽ đường ống nước chuyên nghiệp.

Lưu ý: Bài viết này được chia thành các phần rõ ràng, mỗi phần tập trung vào một khía cạnh cụ thể của quá trình vẽ đường ống nước, bao gồm: chuẩn bị, lựa chọn công cụ, quy tắc thiết kế, cách thực hiện trên phần mềm CAD, kiểm tra và xác nhận bản vẽ, cùng một số mẹo và lưu ý thực tiễn.

1. Kiến Thức Cơ Bản Trước Khi Vẽ Đường Ống Nước

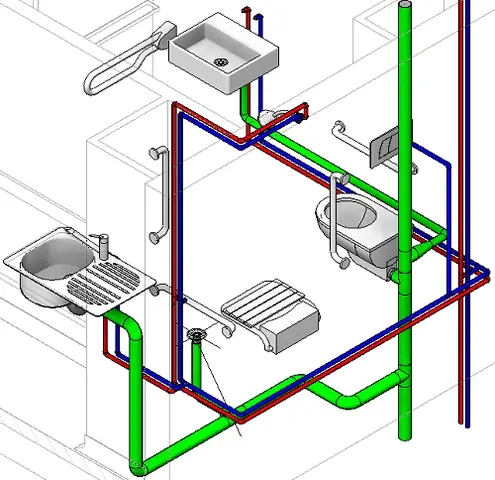

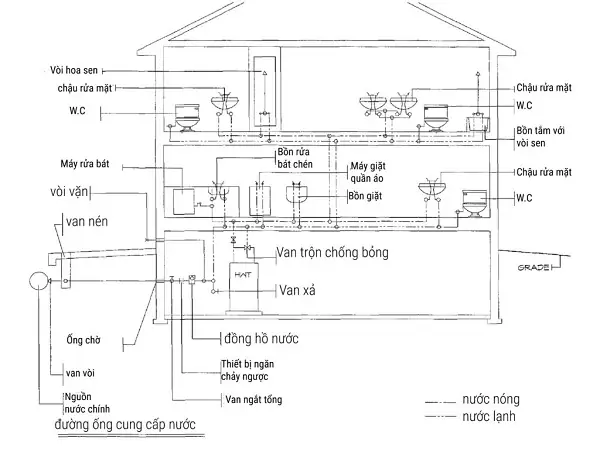

1.1. Hiểu Rõ Hệ Thống Cấp Nước

• Mục đích cấp nước: Cung cấp nước sạch cho sinh hoạt, vệ sinh, công nghiệp hoặc cháy nổ.
• Các thành phần chính: Nguồn cấp (bình chứa, trạm bơm), đường ống chính, van điều khiển, thiết bị phụ trợ (bộ lọc, đồng hồ đo áp suất, bồn chứa phụ).
• Mối quan hệ giữa các thành phần: Đường ống chính phải đủ lớn để đáp ứng lưu lượng, trong khi các ống phụ phục vụ các khu vực tiêu thụ cụ thể.

1.2. Các Loại Ống Phổ Biến

Loại ống	Vật liệu	Đặc điểm	Ứng dụng
Ống thép carbon	Thép	Độ bền cao, chịu áp lực lớn	Hệ thống công nghiệp, cấp nước công trình lớn
Ống thép không gỉ (SS)	Thép không gỉ	Chống ăn mòn, tuổi thọ dài	Hệ thống cấp nước uống, môi trường ăn mòn
Ống PVC	Nhựa PVC	Nhẹ, dễ lắp đặt, giá thành thấp	Cấp nước sinh hoạt, khu dân cư
Ống HDPE	Nhựa HDPE	Độ bền cơ học tốt, chịu nhiệt độ cao	Hệ thống cấp nước nông nghiệp, đường ống ngoài trời
Ống đồng	Đồng	Kháng khuẩn, dẫn nhiệt tốt	Nước nóng, hệ thống sưởi ấm

1.3. Các Thông Số Kỹ Thuật Cần Xác Định

Có thể bạn quan tâm: Cách Vẽ Đường Đồng Lượng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Lưu lượng (Q) – thường tính bằng lít/phút (L/min) hoặc mét khối/giờ (m³/h). Xác định dựa trên nhu cầu tiêu thụ.
2. Áp suất thiết kế (P) – áp suất tối đa mà ống phải chịu được, bao gồm áp suất tĩnh và áp suất động.
3. Tốc độ dòng chảy (V) – thường không vượt quá 1.5–2 m/s cho hệ thống cấp nước sinh hoạt để giảm tiếng ồn và hao mòn.
4. Đường kính ống (D) – tính dựa trên công thức Darcy-Weisbach hoặc Hazen-Williams.
5. Chiều dài ống (L) – tính tổng chiều dài bao gồm đoạn thẳng, vòng quanh, khớp nối.
6. Mất áp suất (ΔP) – phải tính toán để đảm bảo áp suất tại điểm tiêu thụ vẫn đáp ứng yêu cầu.

2. Chuẩn Bị Trước Khi Bắt Đầu Vẽ

2.1. Thu Thập Thông Tin Dự Án

• Bản vẽ kiến trúc: Xác định vị trí các phòng, khu vực tiêu thụ nước, vị trí bồn chứa, trạm bơm.
• Bản vẽ kết cấu: Đảm bảo không cắt ngang các cấu kiện chịu lực.
• Mặt bằng kỹ thuật: Xác định các khu vực kỹ thuật (phòng máy, khu vực bảo trì).
• Tiêu chuẩn địa phương: Tìm hiểu các quy chuẩn thiết kế đường ống nước (ví dụ: TCVN 5715:2026, Nghị quyết 54/2026/NĐ-CP).

2.2. Xác Định Yêu Cầu Thiết Kế

• Mục tiêu sử dụng: Nước sinh hoạt, nước công nghiệp, hoặc nước cháy nổ.
• Tiêu chuẩn chất lượng nước: Đòi hỏi lọc, khử trùng, hay không.
• Yêu cầu bảo trì: Độ dễ dàng trong việc kiểm tra, thay thế van, bơm.
• Ngân sách: Lựa chọn vật liệu và kích thước ống phù hợp.

2.3. Lựa Chọn Công Cụ Vẽ

Công cụ	Ưu điểm	Nhược điểm
AutoCAD	Phổ biến, chuẩn, hỗ trợ 2D/3D	Cần học lâu, chi phí bản quyền
Revit (BIM)	Mô hình 3D, liên kết thông tin	Đòi hỏi phần cứng mạnh, chi phí cao
SolidWorks	Thiết kế chi tiết, mô phỏng lưu chất	Không tối ưu cho bản vẽ kiến trúc
DraftSight	Miễn phí, giao diện AutoCAD	Chưa hỗ trợ BIM
SketchUp	Dễ học, nhanh cho mô hình 3D	Không chính xác cho thiết kế kỹ thuật

Khuyến nghị: Đối với dự án vừa và lớn, sử dụng BIM (Revit hoặc ArchiCAD) giúp tích hợp thông tin vật liệu, kích thước và tự động tính toán mất áp suất.

3. Quy Tắc Thiết Kế Đường Ống Nước

3.1. Nguyên Tắc Định Hướng và Độ Dốc

Có thể bạn quan tâm: Cách Vẽ Đường Đào Đắp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Độ dốc tối thiểu: Đối với hệ thống cấp nước không áp lực (điện lực bằng trọng lực), độ dốc tối thiểu thường là 0.5% (1:200) để tránh hiện tượng ngưng tụ và tắc nghẽn.
• Định hướng: Tránh đường ống chạy ngang qua các khu vực có rung động mạnh (máy móc, thang máy) để giảm hao mòn nối.

3.2. Khoảng Cách An Toàn

• Giữa các ống: Đặt ít nhất 150 mm giữa các ống cùng loại, 200 mm với ống điện.
• Với cấu kiện chịu lực: Đảm bảo khoảng cách ít nhất 100 mm để tránh gây áp lực lên bê tông.
• Với nền móng: Không để ống cắt qua nền móng mà không có bảo vệ.

3.3. Vị Trí Van và Thiết Bị

• Van cắt: Đặt tại các điểm dễ tiếp cận, thường ở đầu và cuối mỗi đoạn ống.
• Van giảm áp: Đặt sau bơm để điều chỉnh áp suất.
• Thiết bị kiểm tra: Đặt các điểm kiểm tra áp suất, lưu lượng ở các vị trí chiến lược để dễ dàng bảo trì.

3.4. Phân Loại Đường Ống

Loại đường ống	Mục đích	Đặc điểm thiết kế
Đường ống chính (Main line)	Cung cấp lưu lượng lớn	Đường kính lớn, ít khớp nối, áp suất cao
Đường ống phụ (Branch line)	Phục vụ khu vực tiêu thụ	Đường kính nhỏ hơn, có van điều khiển
Đường ống trả nước (Return line)	Thu hồi nước thải hoặc làm mát	Vị trí ngang, có van ngắt
Đường ống khẩn cấp (Fire line)	Hệ thống chữa cháy	Được thiết kế theo tiêu chuẩn NFPA, độ bền cao

4. Quy Trình Vẽ Đường Ống Nước Trên AutoCAD

4.1. Thiết Lập Môi Trường Làm Việc

1. Mở file DWG dự án: Nhập bản vẽ kiến trúc, kết cấu.
2. Thiết lập layer:
3. LINE_WATER_MAIN – màu xanh dương, độ dày 0.5.
4. LINE_WATER_BRANCH – màu xanh lá, độ dày 0.35.
5. VALVE – màu đỏ, biểu tượng van.
6. TEXT_NOTE – màu đen, kích thước 2.5mm.
7. Thiết lập units: Đặt đơn vị là mét (Metric), độ chính xác 0.00.

4.2. Vẽ Đường Ống Chính

• Bước 1: Dùng lệnh PLINE để vẽ đường thẳng hoặc đường cong theo tuyến đường ống chính.
• Bước 2: Gán layer LINE_WATER_MAIN.
• Bước 3: Sử dụng lệnh OFFSET để tạo đường kính ống (ví dụ: offset 0.1m cho 100mm đường kính).
• Bước 4: Đánh dấu vị trí van cắt bằng block VALVE (chèn block chuẩn).

4.3. Vẽ Đường Ống Phụ

Có thể bạn quan tâm: Cách Vẽ Đường Wipeout Ẩn: Hướng Dẫn Chi Tiết Từ A Đến Z

• Bước 1: Từ điểm giao của đường ống chính, dùng LINE hoặc PLINE kéo ra hướng nhu cầu.
• Bước 2: Đặt block BRANCH (kí hiệu ống phụ) và gán layer LINE_WATER_BRANCH.
• Bước 3: Thêm ký hiệu van điều khiển (VALVE) tại đầu và cuối mỗi đoạn phụ.

4.4. Thêm Thông Tin Kỹ Thuật

• Ký hiệu đường ống: Sử dụng MTEXT để ghi chú đường kính, vật liệu (VD: “Ø100mm PVC”).
• Mất áp suất: Tính toán và ghi chú ΔP dự kiến cho mỗi đoạn.
• Lưu lượng thiết kế: Ghi chú Q (VD: “Q = 15 L/s”).

4.5. Kiểm Tra Độ Chính Xác

• Sử dụng lệnh DIMLINEAR để đo chiều dài các đoạn ống, đảm bảo phù hợp với bản tính toán.
• Dùng OVERKILL để xóa các đối tượng trùng lặp.
• Kiểm tra các giao điểm (INTERSECT) để tránh chồng lấn không mong muốn.

4.6. Xuất Bản Vẽ

• Layout: Tạo layout “Water_Piping” với khung giấy A1.
• Viewport: Đặt viewport với tỉ lệ 1:100.
• Bảng liệt kê: Sử dụng TABLE để tạo bảng “Schedule of Pipes” (STT, Đường kính, Vật liệu, Độ dài, Lưu lượng, Áp suất).
• Lưu file: Đặt tên “ProjectName_Water_Piping.dwg”.

5. Vẽ Đường Ống Nước Trong Môi Trường BIM (Revit)

5.1. Khởi Tạo Dự Án BIM

1. Mở Revit, tạo project mới dựa trên template “Mechanical”.
2. Nhập mô hình kiến trúc và kết cấu: File IFC hoặc RVT.
3. Kiểm tra mức độ chi tiết (Detail Level): Đặt ở “Medium” để hiển thị các chi tiết ống.

5.2. Định Nghĩa Hệ Thống Ống Nước

• System Type: Chọn “Domestic Cold Water” hoặc “Domestic Hot Water”.
• Family Types: Tạo family cho ống PVC, steel, HDPE với các thông số (đường kính, độ dày, trọng lượng).

5.3. Vẽ Đường Ống

Có thể bạn quan tâm: Cách Vẽ Đường Về Nhà: Hướng Dẫn Chi Tiết Từ A Đến Z

• Sử dụng công cụ “Pipe”:
• Chọn “Pipe” → “Place Pipe”.
• Chọn “Pipe Size” (VD: 100mm) và “Pipe Material” (PVC).
• Click vào điểm bắt đầu và kéo đến điểm kết thúc.
• Tự động nối van: Khi kéo qua “Mechanical Equipment” (van), Revit sẽ tự động tạo kết nối.

5.4. Thêm Thành Phần Phụ Trợ

• Valve: Insert → Mechanical → Valve → chọn loại (gate, globe, ball).
• Fittings: Insert → Mechanical → Fittings → elbow, tee, reducer.
• Annotations: Dùng “Tag” để gắn nhãn ống, van, kích thước.

5.5. Kiểm Tra Mô Phỏng Lưu Lượng

• Phân tích hệ thống: Sử dụng “Systems Analyzer” để chạy mô phỏng lưu lượng và áp suất.
• Kiểm tra mất áp suất: Xem báo cáo ΔP, điều chỉnh kích thước ống nếu cần.

5.6. Xuất Báo Cáo và Bản Vẽ

• Schedule: Tạo “Pipe Schedule” để liệt kê toàn bộ ống (đường kính, độ dài, vật liệu, lưu lượng).
• Sheet: Tạo sheet “A2 – Water Piping Layout”, chèn view 2D/3D, schedule, và legend.
• Export: Xuất sang PDF hoặc DWG để chia sẻ với nhà thầu.

6. Kiểm Tra và Xác Nhận Bản Vẽ

6.1. Kiểm Tra Độ Tuân Thủ Tiêu Chuẩn

Tiêu chuẩn	Kiểm tra	Kết quả mong muốn
TCVN 5715:2026	Độ dốc, khoảng cách an toàn	Đạt yêu cầu tối thiểu
NFPA 13 (hệ thống chữa cháy)	Đường ống chữa cháy	Đáp ứng áp suất và lưu lượng
ISO 9001	Quản lý chất lượng bản vẽ	Không có lỗi kỹ thuật

6.2. Kiểm Tra Mất Áp Suất

• Phương pháp: Sử dụng phần mềm tính toán (PipeFlow Expert, EPANET) nhập các thông số đường ống.
• Mục tiêu: Mất áp suất tổng không vượt quá 10% áp suất thiết kế.

6.3. Rà Soát Các Khớp Nối và Van

• Đảm bảo mọi khớp nối đều có ký hiệu “WELD” hoặc “FLANGE” đúng chuẩn.
• Kiểm tra vị trí van đóng mở, tránh đặt van quá gần nhau (ít nhất 0.5m).

6.4. Phê Duyệt Cuối Cùng

• Bản vẽ bản vẽ: Gửi cho Giám đốc Kỹ thuật để ký duyệt.
• Bản vẽ cho nhà thầu: Gửi bản PDF + DWG, kèm “Construction Note” chi tiết.

7. Một Số Mẹo Thực Tiễn Khi Vẽ Đường Ống Nước

1. Sử dụng Layer Naming Convention: Ví dụ W-STD-100-PVC (Water, Standard, 100mm, PVC) giúp nhanh nhận dạng.
2. Lưu Template: Tạo template AutoCAD/Revit có sẵn các layer, block, schedule để giảm thời gian khởi tạo.
3. Tận dụng Dynamic Blocks: Trong AutoCAD, tạo block ống có thể thay đổi kích thước bằng “stretch” để nhanh chóng thay đổi đường kính.
4. Kiểm tra Clash Detection: Trong Revit, dùng “Interference Check” để phát hiện va chạm giữa ống nước và hệ thống điện, HVAC.
5. Đánh dấu “Reference Points”: Dùng các điểm tham chiếu (reference point) để liên kết giữa các bản vẽ kiến trúc và kỹ thuật.
6. Sử dụng “Data Extraction”: Trích xuất dữ liệu ống (đường kính, độ dài) để tạo bảng tính tự động.
7. Thực hành “Paperless”: Lưu trữ bản vẽ trên cloud (BIM 360, Autodesk Docs) để mọi thành viên dự án truy cập và cập nhật real-time.

8. Các Lỗi Thường Gặp và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Độ dốc không đủ	Quên tính toán độ cao đầu vào	Kiểm tra lại mức độ cao, thêm hỗ trợ (bơm) nếu cần
Mất áp suất quá lớn	Đường kính ống quá nhỏ	Tăng đường kính, giảm số vòng quay, hoặc dùng bơm mạnh hơn
Va chạm ống với cột bê tông	Thiếu kiểm tra clash	Dùng phần mềm clash detection, di chuyển ống lên/điều chỉnh vị trí
Van đặt quá gần	Không xem xét không gian bảo trì	Đặt khoảng cách tối thiểu 0.5–1m, tái bố trí
Không có ký hiệu giảm áp	Quên chèn block	Tạo block “Pressure Regulator” và chèn vào các vị trí cần thiết

9. Tổng Kết

Việc vẽ đường ống nước không chỉ là công việc kỹ thuật mà còn là nghệ thuật của sự chính xác, tính toán và tuân thủ các tiêu chuẩn. Từ giai đoạn thu thập thông tin, lựa chọn công cụ, thiết kế cho tới kiểm tra và phê duyệt, mỗi bước đều đóng góp vào sự thành công của toàn bộ hệ thống cấp nước.

Các điểm mấu chốt cần ghi nhớ:

1. Xác định nhu cầu lưu lượng và áp suất trước khi lựa chọn kích thước ống.
2. Tuân thủ quy chuẩn địa phương để tránh sai sót pháp lý và kỹ thuật.
3. Sử dụng layer, block và template chuẩn giúp tăng năng suất và giảm lỗi.
4. Kiểm tra clash và mất áp suất bằng phần mềm mô phỏng trước khi thi công.
5. Lập bảng schedule chi tiết để nhà thầu dễ dàng thực hiện và quản lý.

Bằng cách áp dụng những kiến thức và quy trình chi tiết trong bài viết này, bạn sẽ có thể tạo ra các bản vẽ đường ống nước chuyên nghiệp, chính xác và đáp ứng đầy đủ yêu cầu thực tế. Chúc bạn thành công trong mọi dự án thiết kế và thi công!
