Lời mở đầu

Trong hình học, đường phân giác là một trong những khái niệm cơ bản nhưng lại vô cùng quan trọng, không chỉ trong lý thuyết mà còn trong thực tiễn thiết kế, kiến trúc, và các ngành khoa học kỹ thuật. Việc nắm vững cách vẽ đường phân giác không chỉ giúp chúng ta giải quyết các bài toán hình học một cách nhanh chóng, mà còn mở ra nhiều cơ hội sáng tạo trong việc chia tỷ lệ, cân đối các cấu trúc, và tối ưu hoá các mô hình. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ các nguyên lý cơ bản, các phương pháp vẽ bằng công cụ truyền thống (kẻ, thước, compa) cho tới các phần mềm CAD và các ứng dụng thực tiễn trong đời sống.

Có thể bạn quan tâm: Cách Vẽ Hình Lục Giác: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Định nghĩa và tính chất cơ bản của đường phân giác

1.1. Định nghĩa

Đường phân giác của một góc là đường thẳng đi qua đỉnh của góc và chia góc đó thành hai góc con bằng nhau. Nếu góc được ký hiệu là ∠BAC, thì đường phân giác sẽ là đường thẳng AD (với D là một điểm trên đường thẳng này) sao cho ∠BAD = ∠DAC.

1.2. Các tính chất quan trọng

1. Tỷ lệ chia cạnh: Đường phân giác nội của một tam giác sẽ chia cạnh đối diện thành tỉ lệ bằng các cạnh kề với góc. Cụ thể, nếu AD là đường phân giác nội của ∠A trong tam giác ABC, thì

\frac{BD}{DC} = \frac{AB}{AC}

1. Khoảng cách đồng đều: Mọi điểm trên đường phân giác nội của một góc có khoảng cách bằng nhau tới hai cạnh của góc đó.

2. Giao điểm của các đường phân giác: Ba đường phân giác nội của một tam giác luôn gặp nhau tại một điểm duy nhất, gọi là trọng tâm nội (incenter). Điểm này là tâm của đường tròn nội tiếp (incircle) trong tam giác.

3. Đường phân giác ngoại: Ngoài đường phân giác nội, mỗi góc còn có một đường phân giác ngoại, nằm ngoài góc và chia góc phụ (180° – ∠A) thành hai phần bằng nhau.

2. Công cụ và nguyên liệu cần chuẩn bị

Công cụ	Mô tả	Lưu ý khi sử dụng
Thước kẻ (30 cm)	Độ chính xác cao, có thể dùng thước kim loại hoặc nhựa	Đảm bảo thước không bị cong, đo chính xác
Compas (compa)	Dùng để vẽ cung tròn, xác định trung điểm	Độ mở của compa cần cố định trong suốt quá trình vẽ
Bút chì	Độ cứng HB hoặc 2B cho nét mờ, dễ tẩy	Tránh dùng bút chì quá cứng (H) vì nét quá nhẹ
Tẩy	Tẩy mềm để không làm hỏng giấy	Tẩy nhẹ nhàng, tránh làm mờ các đường đã vẽ
Giấy kẻ	Giấy trắng, độ dày 80-120g/m²	Giấy mỏng sẽ bị rách khi dùng compa mạnh

3. Phương pháp vẽ đường phân giác bằng compa và thước (cách truyền thống)

Bước 1: Xác định góc và vẽ các cạnh

Giả sử bạn cần vẽ đường phân giác của góc ∠BAC. Đầu tiên, hãy vẽ hai cạnh BA và AC sao cho chúng giao nhau tại điểm A.

Có thể bạn quan tâm: Cách Vẽ Tam Giác Nhọn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bước 2: Đánh dấu các điểm trên hai cạnh

• Đặt compa mở một khoảng cố định (có thể là 3-4 cm).
• Đặt đầu kim của compa tại A, vẽ một vòng tròn cắt cả hai cạnh BA và AC tại các điểm E và F.

Lưu ý: Độ mở của compa không quan trọng, chỉ cần đủ để giao cắt hai cạnh.

Bước 3: Vẽ cung tròn từ các điểm cắt

• Giữ nguyên độ mở của compa, đặt đầu kim tại E, vẽ một cung tròn phía trong góc, giao với cạnh AC (hoặc mở rộng của nó) tại G.
• Lặp lại: đặt đầu kim tại F, vẽ một cung tròn giao với cạnh BA (hoặc mở rộng) tại H.

Bước 4: Xác định điểm trung điểm của đoạn GH

• Dùng thước kẻ nối G và H, rồi tìm trung điểm M của đoạn GH bằng cách:
• Đặt compa mở rộng hơn nửa đoạn GH, đặt đầu kim tại G và vẽ một vòng tròn cắt đoạn GH tại P và Q.
• Lặp lại từ H, vẽ vòng tròn cắt GH tại R và S.
• Hai giao điểm P và R (hoặc Q và S) sẽ tạo thành một đường thẳng cắt GH tại trung điểm M.

Bước 5: Vẽ đường phân giác

• Nối A với M bằng thước. Đường thẳng AM chính là đường phân giác của góc ∠BAC.

Kiểm tra độ chính xác

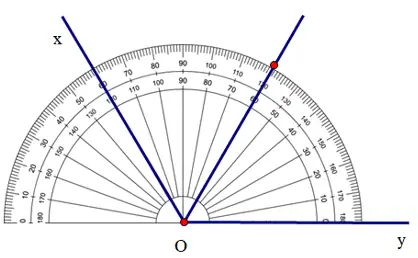

• Dùng thước đo góc: ∠BAM và ∠MAC phải bằng nhau (có thể sai vài độ tùy vào độ chính xác của công cụ).
• Đường AM nên cắt cả hai cung tròn vẽ ở Bước 3 tại một điểm chung, chứng tỏ nó là đường thẳng duy nhất thỏa mãn tính chất chia góc.

4. Vẽ đường phân giác trong tam giác: Đường phân giác nội và ngoại

4.1. Đường phân giác nội

Công thức tỉ lệ: Nếu AD là đường phân giác nội của ∠A trong tam giác ABC, thì

\frac{BD}{DC} = \frac{AB}{AC}

Cách thực hiện:

1. Xác định các cạnh AB và AC.
2. Dùng thước đo độ dài AB và AC, sau đó chia tỉ lệ lên trên đoạn BC để tìm điểm D sao cho tỉ lệ BD:DC = AB:AC.
3. Nối A với D, ta có đường phân giác nội.

4.2. Đường phân giác ngoại

Đối với góc A, đường phân giác ngoại sẽ nằm ngoài tam giác, chia góc phụ (180° – ∠A) thành hai phần bằng nhau.

Các bước:

1. Mở compa một lần nữa tại A, vẽ một vòng tròn cắt hai cạnh mở rộng của AB và AC tại E và F (ngoài tam giác).
2. Thực hiện các bước tương tự Bước 3 và Bước 4 trong phần “vẽ đường phân giác bằng compa”, nhưng lần này sử dụng các đoạn mở rộng.
3. Nối A với trung điểm M của đoạn EF để có đường phân giác ngoại.

5. Sử dụng phần mềm CAD (AutoCAD, SolidWorks, Fusion 360) để vẽ đường phân giác

Trong môi trường thiết kế hiện đại, việc vẽ bằng tay đôi khi không đủ nhanh và chính xác, đặc biệt khi làm việc với các mô hình phức tạp. Dưới đây là hướng dẫn chi tiết cho một số phần mềm phổ biến.

5.1. AutoCAD

1. Tạo góc: Dùng lệnh LINE để vẽ hai đoạn thẳng BA và AC, giao nhau tại A.
2. Lệnh ANGLE: Gõ ANGLE → chọn ba điểm để đo góc, xác nhận ∠BAC.
3. Lệnh DIVIDE: Không trực tiếp có lệnh vẽ phân giác, nhưng bạn có thể:
4. Dùng ARC với bán kính nhất định, tạo hai giao điểm E và F trên BA và AC.
5. Dùng INTERSECT để tìm giao điểm của các cung tròn.
6. Lệnh MIDPOINT: Chọn đoạn EF → MIDPOINT để lấy trung điểm M.
7. Lệnh LINE: Nối A và M → LINE → A → M → ENTER. Đường thẳng này là đường phân giác.

5.2. SolidWorks

Có thể bạn quan tâm: Cách Vẽ Nhân Vật Anime: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

1. Sketch → Line: Vẽ hai đường thẳng tạo góc.
2. Tools → Sketch Tools → Angle: Đặt góc mong muốn.
3. Sketch → Convert Entities: Chọn các đường thẳng để tạo điểm giao cắt.
4. Sketch → Intersection Curve: Dùng hai vòng tròn (được tạo bằng Circle) để tạo giao điểm.
5. Sketch → Midpoint: Chọn đoạn nối hai giao điểm để lấy trung điểm.
6. Sketch → Line: Vẽ đường thẳng từ đỉnh góc tới trung điểm.

5.3. Fusion 360

1. Create Sketch → Line: Vẽ góc.
2. Construct → Circle: Đặt một vòng tròn tại đỉnh góc, cắt hai cạnh.
3. Sketch → Trim: Loại bỏ phần thừa, để lại các giao điểm.
4. Construct → Midpoint: Chọn đoạn nối hai giao điểm để tạo trung điểm.
5. Line: Nối đỉnh góc và trung điểm để hoàn thành đường phân giác.

Lưu ý chung:

• Khi làm việc với CAD, luôn bật Object Snap (OSNAP) để các điểm giao cắt và trung điểm được xác định chính xác.
• Đặt layer riêng cho các yếu tố như “Góc”, “Đường phân giác” để dễ dàng chỉnh sửa và ẩn/hiện.

6. Ứng dụng thực tiễn của đường phân giác

6.1. Kiến trúc và xây dựng

• Phân chia không gian: Khi thiết kế một phòng có dạng tam giác hoặc đa giác, đường phân giác giúp xác định vị trí trung tâm cân đối cho các cột, trụ, hoặc các thiết bị chiếu sáng.
• Thiết kế mái nhà: Đối với mái nhà có các góc nghiêng, đường phân giác nội cung cấp hướng tối ưu cho các dầm chịu lực, giúp phân bố tải trọng đồng đều.

6.2. Thiết kế đồ họa và UI/UX

• Cân đối layout: Khi bố trí các thành phần giao diện, đường phân giác giúp xác định vị trí trung tâm của các khối nội dung để tạo cảm giác hài hòa.
• Định vị biểu tượng: Trong các biểu tượng hình học (logo, icon), việc dùng đường phân giác để đặt các yếu tố phụ sẽ tạo nên sự cân xứng và thu hút mắt người dùng.

6.3. Địa lý và bản đồ

• Phân vùng địa lý: Khi chia một khu vực thành các khu vực quản lý dựa trên các điểm trung tâm, đường phân giác của các góc địa lý giúp xác định ranh giới tối ưu.
• Định vị GPS: Trong thuật toán triangulation, đường phân giác nội của các góc đo được giữa các trạm thu thập dữ liệu giúp tính toán vị trí chính xác hơn.

6.4. Kỹ thuật máy móc và robot

• Lập trình robot di chuyển: Khi robot cần di chuyển từ một vị trí A tới B qua một góc C, đường phân giác cung cấp hướng di chuyển ngắn nhất và cân bằng lực.
• Thiết kế bánh răng: Các răng bánh răng thường được thiết kế dựa trên các góc và đường phân giác để đảm bảo truyền lực mượt mà.

7. Các sai lầm thường gặp khi vẽ đường phân giác và cách khắc phục

Sai lầm	Nguyên nhân	Cách khắc phục
Độ mở compa quá lớn/nhỏ	Không đồng nhất khi vẽ các vòng tròn	Giữ độ mở cố định và kiểm tra bằng thước mỗi lần đổi vị trí
Không xác định đúng trung điểm	Dễ bị lệch khi vẽ các cung tròn	Sử dụng thước đo trung điểm hoặc công cụ “midpoint” trong CAD
Vẽ sai hướng (nội vs ngoại)	Không phân biệt rõ ràng hai loại đường phân giác	Xác định xem góc cần chia là góc nội hay góc phụ trước khi bắt đầu
Lỗi tính tỉ lệ trong tam giác	Không đo chính xác độ dài các cạnh	Dùng thước đo độ dài chính xác, hoặc công cụ “ratio” trong phần mềm

8. Bài tập thực hành để nâng cao kỹ năng

1. Bài tập 1: Vẽ đường phân giác của góc 70° bằng compa và thước. Xác nhận bằng thước đo góc rằng hai góc con đều 35°.
2. Bài tập 2: Trong tam giác ABC với AB = 8 cm, AC = 6 cm, BC = 10 cm, tìm điểm D trên BC sao cho AD là đường phân giác nội của ∠A. (Sử dụng công thức tỉ lệ).
3. Bài tập 3: Dùng AutoCAD vẽ một tam giác đều, sau đó vẽ ba đường phân giác nội và xác định incenter. Incenter này sẽ là tâm của vòng tròn nội tiếp – hãy vẽ vòng tròn đó và đo bán kính.
4. Bài tập 4: Trong một bản thiết kế kiến trúc, một phòng hình tam giác có các góc 45°, 55°, 80°. Xác định vị trí trung tâm cân đối để đặt đèn chiếu sáng bằng cách vẽ ba đường phân giác nội và tìm giao điểm chung.

Hãy thực hiện các bài tập trên và so sánh kết quả với đáp án chuẩn (có thể tìm trên sách giáo khoa hoặc tài liệu trực tuyến).

9. Tổng kết

Việc vẽ đường phân giác không chỉ là một kỹ năng cơ bản trong môn toán hình học mà còn là một công cụ mạnh mẽ trong nhiều lĩnh vực thực tiễn. Từ việc chia tỷ lệ trong thiết kế nội thất, xác định trung tâm cân bằng trong kiến trúc, tới lập trình robot và định vị GPS, đường phân giác luôn xuất hiện như một “điểm tựa” giúp chúng ta đạt được sự đồng nhất và tối ưu.

Bài viết đã cung cấp:

• Khái niệm và tính chất nền tảng của đường phân giác.
• Phương pháp vẽ truyền thống bằng compa và thước, chi tiết từng bước.
• Hướng dẫn sử dụng phần mềm CAD để vẽ nhanh, chính xác trong môi trường kỹ thuật số.
• Các ứng dụng thực tiễn đa ngành, giúp bạn nhận ra giá trị của đường phân giác trong công việc và cuộc sống.
• Lưu ý tránh sai lầm và bài tập thực hành để củng cố kiến thức.

Hy vọng sau khi đọc và thực hành, bạn sẽ trở nên thành thạo trong việc vẽ và ứng dụng đường phân giác, từ đó nâng cao chất lượng thiết kế, giải quyết các bài toán hình học một cách nhanh gọn và chính xác. Chúc bạn thành công!
