Cách Vẽ Đường Tròn Ngoại Tiếp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Đường tròn ngoại tiếp (còn gọi là đường tròn ngoại tiếp một đa giác) là một khái niệm quan trọng trong hình học, được ứng dụng rộng rãi trong nhiều lĩnh vực như kiến trúc, thiết kế, kỹ thuật và thậm chí trong nghệ thuật. Việc nắm vững cách vẽ đường tròn ngoại tiếp không chỉ giúp chúng ta giải quyết các bài toán hình học một cách chính xác mà còn mở ra cơ hội sáng tạo trong việc thiết kế các hình dạng phức tạp. Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, từng bước một, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, nhằm giúp bạn tự tin vẽ được đường tròn ngoại tiếp trong mọi tình huống.

1. Kiến thức nền tảng về đường tròn ngoại tiếp

1.1. Định nghĩa

Đường tròn ngoại tiếp của một đa giác (đặc biệt là tam giác, tứ giác) là đường tròn duy nhất đi qua tất cả các đỉnh của đa giác đó. Tâm của đường tròn ngoại tiếp gọi là tâm ngoại tiếp và bán kính của nó gọi là bán kính ngoại tiếp.

1.2. Đặc điểm quan trọng

• Tồn tại duy nhất: Đối với bất kỳ tam giác nào, luôn tồn tại duy nhất một đường tròn ngoại tiếp. Đối với tứ giác, điều kiện tồn tại là các đỉnh phải nằm trên một vòng tròn (tứ giác nội tiếp).
• Tâm ngoại tiếp là giao điểm của ba đường trung trực: Đối với tam giác, ba đường trung trực (đường thẳng vuông góc với mỗi cạnh và đi qua trung điểm của cạnh) luôn gặp nhau tại một điểm duy nhất – đó là tâm ngoại tiếp.
• Liên hệ với các đường tròn nội tiếp: Đường tròn nội tiếp là đường tròn tiếp xúc với tất cả các cạnh của đa giác, trong khi đường tròn ngoại tiếp đi qua các đỉnh. Hai đường tròn này thường được dùng để phân tích các tính chất hình học phức tạp hơn.

1.3. Công thức tính bán kính ngoại tiếp của tam giác

Cho tam giác có các cạnh a, b, c và diện tích S. Bán kính ngoại tiếp R được tính bằng công thức:

R = \frac{abc}{4S}

Trong đó diện tích S có thể tính bằng công thức Heron:

S = \sqrt{p(p-a)(p-b)(p-c)}, \quad p = \frac{a+b+c}{2}

1.4. Các vị trí đặc biệt của tâm ngoại tiếp

• Tam giác đều: Tâm ngoại tiếp, tâm nội tiếp, trọng tâm và trung tâm khối đều trùng nhau.
• Tam giác vuông: Tâm ngoại tiếp nằm tại trung điểm của cạnh huyền.
• Tam giác cân: Tâm ngoại tiếp nằm trên trục đối xứng của tam giác.

2. Dụng cụ và phần mềm hỗ trợ

Có thể bạn quan tâm: Cách Vẽ Đàn Piano Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

2.1. Dụng cụ truyền thống

• Thước kẻ: Để đo và vẽ các đoạn thẳng chuẩn xác.
• Compas (cái thước vòng): Dùng để vẽ các cung tròn và xác định tâm đường tròn.
• Bút chì, tẩy: Để vẽ và chỉnh sửa.
• Giấy kẻ ô: Giúp định vị các điểm và kiểm tra độ chính xác.

2.2. Phần mềm hỗ trợ

• GeoGebra: Phần mềm miễn phí mạnh mẽ cho phép vẽ các hình học, tính toán tâm ngoại tiếp tự động.
• Cabri Geometry: Tương tự GeoGebra, hỗ trợ các thao tác tương tác.
• AutoCAD: Dành cho các kỹ sư, kiến trúc sư cần vẽ kỹ thuật số chính xác.
• Mathematica / MATLAB: Dùng cho các tính toán phức tạp, lập trình vẽ đường tròn ngoại tiếp.

3. Cách vẽ đường tròn ngoại tiếp cho tam giác

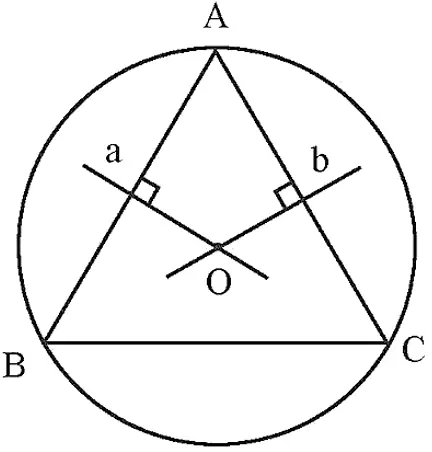

3.1. Phương pháp 1: Dùng ba đường trung trực

Bước 1: Vẽ tam giác ABC bất kỳ trên giấy.

Bước 2: Xác định trung điểm của mỗi cạnh:
– Trung điểm M₁ của AB
– Trung điểm M₂ của BC
– Trung điểm M₃ của CA

Bước 3: Dùng compas, vẽ đường trung trực tại mỗi trung điểm:
– Đặt đầu kim của compas tại M₁, mở rộng sao cho kim sang một hướng tạo góc vuông với AB (có thể dùng thước để kiểm tra góc 90°).
– Vẽ một đoạn thẳng dài đủ để cắt qua toàn bộ hình. Lặp lại với M₂ và M₃.

Bước 4: Hai trong ba đường trung trực sẽ giao nhau tại một điểm O – đây là tâm ngoại tiếp.

Bước 5: Đặt kim compas tại O, mở rộng độ dài bằng khoảng cách O tới bất kỳ đỉnh A, B hoặc C. Vẽ đường tròn. Đường tròn này sẽ đi qua cả ba đỉnh, chính là đường tròn ngoại tiếp.

3.2. Phương pháp 2: Dùng góc nội tiếp 90°

Áp dụng cho tam giác vuông (ví dụ tam giác ABC, với góc B = 90°).

Bước 1: Xác định cạnh huyền AC.

Bước 2: Tìm trung điểm O của AC (dùng thước đo và đánh dấu).

Bước 3: Đặt kim compas tại O, mở rộng đến B (hoặc bất kỳ đỉnh nào). Vẽ đường tròn. Đây chính là đường tròn ngoại tiếp.

Có thể bạn quan tâm: Cách Vẽ Đoạn Thẳng Trong Word: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.3. Phương pháp 3: Dùng công thức tính tâm ngoại tiếp

Khi các độ dài cạnh đã biết, ta có thể tính tọa độ O theo công thức:

O(x_o, y_o) = \left( \frac{a^2 (y_B – y_C) + b^2 (y_C – y_A) + c^2 (y_A – y_B)}{D},
\frac{a^2 (x_C – x_B) + b^2 (x_A – x_C) + c^2 (x_B – x_A)}{D} \right)

với

D = 2\left x_A (y_B – y_C) + x_B (y_C – y_A) + x_C (y_A – y_B) \right

Sau khi tính được tọa độ O, dùng compas để xác định bán kính và vẽ đường tròn.

4. Cách vẽ đường tròn ngoại tiếp cho tứ giác nội tiếp

4.1. Điều kiện nội tiếp

Một tứ giác ABCD nội tiếp (có một đường tròn ngoại tiếp) khi và chỉ khi tổng các góc đối nhau bằng 180°:

\angle A + \angle C = 180^\circ \quad \text{và} \quad \angle B + \angle D = 180^\circ

4.2. Phương pháp 1: Dùng ba đường trung trực

Bước 1: Vẽ tứ giác ABCD thỏa mãn điều kiện trên.

Bước 2: Chọn ba đỉnh bất kỳ, ví dụ A, B, C. Vẽ tam giác ABC và thực hiện các bước vẽ đường trung trực như trong phần 3.1 để xác định tâm O.

Bước 3: Kiểm tra O có nằm trên đường trung trực của CD không (điểm O nên nằm trên đường trung trực của CD nếu tứ giác thực sự nội tiếp).

Bước 4: Đặt compas tại O, mở rộng tới bất kỳ đỉnh nào (A, B, C hoặc D) và vẽ đường tròn. Đường tròn này sẽ đi qua bốn đỉnh.

4.3. Phương pháp 2: Dùng góc nội tiếp và đường chéo

Có thể bạn quan tâm: Cách Vẽ Xe Tăng Kb‑44 Chi Tiết Từ A Đến Z: Hướng Dẫn Bước‑bước Cho Người Mới Bắt Đầu

Nếu tứ giác có một đường chéo chia nó thành hai tam giác, ta có thể:

Bước 1: Vẽ đường chéo AC.

Bước 2: Xác định tâm ngoại tiếp của tam giác ABC (theo phương pháp trung trực).

Bước 3: Kiểm tra xem tâm này có cùng khoảng cách tới D không; nếu có, thì đã tìm được tâm ngoại tiếp chung cho cả tứ giác.

4.4. Phương pháp 3: Sử dụng phần mềm GeoGebra

• Nhập tọa độ bốn đỉnh.
• Chọn công cụ “Circumcircle” (đường tròn ngoại tiếp) và click vào ba điểm bất kỳ, phần mềm sẽ tự động tính và vẽ đường tròn, đồng thời hiển thị tâm và bán kính.

5. Ứng dụng thực tiễn của đường tròn ngoại tiếp

5.1. Kiến trúc và xây dựng

• Mái vòm: Khi thiết kế mái vòm, các cột hỗ trợ thường được đặt sao cho các đầu cột nằm trên cùng một vòng tròn, giúp phân bố tải trọng đồng đều.
• Cầu tròn: Các trụ cầu thường được bố trí theo một vòng tròn ngoại tiếp để tối ưu hoá độ bền và thẩm mỹ.

5.2. Thiết kế đồ họa và nghệ thuật

• Logo: Nhiều logo sử dụng vòng tròn ngoại tiếp để tạo sự hài hòa (ví dụ: logo của các công ty công nghệ).
• Mẫu hoa: Khi vẽ các mẫu hoa hoặc hình học trang trí, việc sử dụng đường tròn ngoại tiếp giúp các cánh hoa hoặc các yếu tố phụ đều cách đều nhau.

5.3. Kỹ thuật cơ khí

• Bánh răng: Các răng bánh răng được thiết kế dựa trên vòng tròn ngoại tiếp để đảm bảo độ chính xác trong truyền động.
• Đánh dấu vị trí: Khi khoan lỗ trên một bề mặt phẳng theo một hình tròn, việc xác định tâm ngoại tiếp giúp các lỗ được bố trí đều.

5.4. Toán học và giải tích

• Định lý Thales: Đường tròn ngoại tiếp của một tam giác vuông có đường kính là cạnh huyền.
• Bài toán Apollonius: Tìm đường tròn đi qua ba điểm cho trước, là một dạng mở rộng của việc vẽ đường tròn ngoại tiếp.

6. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Không tìm được giao điểm của đường trung trực	Độ chính xác khi vẽ đường trung trực không đủ, hoặc các đường không thực sự cắt nhau	Dùng thước kẻ và thước đo góc để kiểm tra độ vuông, hoặc sử dụng phần mềm để xác định giao điểm chính xác
Đường tròn không đi qua tất cả các đỉnh	Bán kính được đo sai, hoặc tâm được xác định sai	Đo lại khoảng cách từ tâm tới mỗi đỉnh, điều chỉnh compas cho đúng
Tứ giác không nội tiếp	Không kiểm tra điều kiện góc đối cộng 180°	Tính toán góc bằng thước đo góc hoặc phần mềm, điều chỉnh các đỉnh cho thỏa mãn
Sai vị trí trung điểm	Đánh dấu không chính xác	Dùng thước kẻ chia đều đoạn, hoặc đánh dấu bằng công cụ “midpoint” trong phần mềm

7. Bài tập thực hành

Bài 1: Vẽ đường tròn ngoại tiếp cho tam giác ABC với AB = 6 cm, BC = 8 cm, CA = 10 cm.

Có thể bạn quan tâm: Cách Vẽ Vân Gỗ Trên Giấy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Hướng dẫn:
– Tính diện tích S bằng công thức Heron.
– Tính bán kính R = abc / (4S).
– Xác định trung điểm của AB và BC, vẽ đường trung trực, tìm giao điểm O, rồi vẽ đường tròn bán kính R.

Bài 2: Cho tứ giác ABCD với các đỉnh A(0,0), B(4,0), C(5,3), D(1,3). Kiểm tra tứ giác có nội tiếp không và nếu có, vẽ đường tròn ngoại tiếp.

Giải pháp:
– Tính góc A và C, B và D, kiểm tra tổng bằng 180°.
– Nếu thỏa, dùng ba đỉnh (A, B, C) để tìm tâm O bằng phương pháp trung trực.
– Vẽ đường tròn.

Bài 3: Thiết kế một mái vòm cho một nhà có ba cột đặt tại các điểm (0,0), (8,0), (4,6). Xác định tâm và bán kính của vòng tròn ngoại tiếp để xác định độ cong của mái.

Giải pháp:
– Vẽ tam giác, tìm trung điểm các cạnh, vẽ trung trực, xác định O.
– Đo khoảng cách O tới một cột để lấy bán kính.

8. Kỹ thuật nâng cao và mở rộng

8.1. Đường tròn ngoại tiếp trong không gian ba chiều

Khi làm việc trong không gian 3D, khái niệm đường tròn ngoại tiếp mở rộng thành đường tròn ngoại tiếp của một tam giác không cùng mặt. Cách xác định tâm là tìm trung điểm của đoạn thẳng nối các điểm và sử dụng vectơ pháp tuyến để xác định mặt phẳng chứa tam giác, sau đó áp dụng phương pháp trung trực trong mặt phẳng đó.

8.2. Đường tròn ngoại tiếp của các đa giác không đều

Đối với đa giác có nhiều hơn bốn đỉnh, không phải lúc nào cũng tồn tại một vòng tròn duy nhất đi qua tất cả các đỉnh. Trong những trường hợp này, ta có thể tìm đường tròn ngoại tiếp tối thiểu (circumscribed circle of minimal radius) – vòng tròn có bán kính nhỏ nhất chứa toàn bộ đa giác. Thuật toán tính toán thường dựa trên công thức Welzl (Welzl’s algorithm) trong lập trình.

8.3. Sử dụng ma trận và vector trong tính toán

Trong môi trường lập trình (Python, C++, Java), việc tính tâm ngoại tiếp có thể thực hiện bằng việc giải hệ phương trình tuyến tính:

\begin{bmatrix}
2(x_2 – x_1) & 2(y_2 – y_1) \
2(x_3 – x_1) & 2(y_3 – y_1)
\end{bmatrix}
\begin{bmatrix}
x_o \ y_o
\end{bmatrix}
=
\begin{bmatrix}
x_2^2 + y_2^2 – x_1^2 – y_1^2 \
x_3^2 + y_3^2 – x_1^2 – y_1^2
\end{bmatrix}

Giải hệ này bằng phương pháp Gaussian elimination hoặc sử dụng thư viện NumPy (numpy.linalg.solve).

8.4. Định lý Euler về tâm ngoại tiếp và nội tiếp

Trong tam giác, các tâm quan trọng (tâm ngoại tiếp O, tâm nội tiếp I, trọng tâm G, trung tâm nội tiếp H) thỏa mãn:

OI^2 = R(R – 2r)

trong đó R là bán kính ngoại tiếp, r là bán kính nội tiếp. Đây là một công cụ mạnh để kiểm tra tính chính xác của các phép đo trong thực tế.

9. Tổng kết

Việc vẽ đường tròn ngoại tiếp không chỉ là một kỹ năng cơ bản trong hình học mà còn là nền tảng cho nhiều ứng dụng thực tiễn và lý thuyết. Từ những bước đơn giản như vẽ ba đường trung trực cho đến các thuật toán phức tạp trong không gian ba chiều và lập trình, hiểu rõ các nguyên lý và quy trình sẽ giúp bạn:

• Giải quyết các bài toán hình học một cách nhanh chóng và chính xác.
• Áp dụng kiến thức vào thiết kế kiến trúc, kỹ thuật và nghệ thuật.
• Phát triển các phần mềm hoặc công cụ tính toán tự động cho các dự án lớn.

Hy vọng qua bài viết này, bạn đã nắm vững các phương pháp vẽ đường tròn ngoại tiếp, biết cách lựa chọn công cụ phù hợp và tránh những lỗi phổ biến. Hãy thực hành thường xuyên, kết hợp với các phần mềm hỗ trợ để nâng cao kỹ năng và khám phá thêm nhiều ứng dụng sáng tạo khác. Chúc bạn thành công!
