Cách Vẽ Elip Trên Giấy: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Elip là một trong những hình học cơ bản nhưng lại mang trong mình vẻ đẹp và tính ứng dụng rộng rãi trong nghệ thuật, thiết kế, kiến trúc và thậm chí là trong các ngành khoa học kỹ thuật. Khi bạn muốn vẽ một elip trên giấy một cách chính xác và đẹp mắt, không chỉ cần sự khéo léo mà còn cần hiểu rõ các nguyên tắc cơ bản của hình học elip, cũng như nắm bắt được các công cụ và kỹ thuật hỗ trợ. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức nền tảng nhất cho tới các phương pháp nâng cao, giúp bạn tự tin vẽ elip trên giấy dù là trong trường học, công việc thiết kế hay chỉ đơn giản là để thư giãn.

1. Kiến Thức Cơ Bản Về Elip

1.1 Định Nghĩa và Đặc Điểm

Elip (ellipse) là tập hợp các điểm trên một mặt phẳng sao cho tổng khoảng cách từ mỗi điểm tới hai tiêu điểm (foci) là một hằng số. Hai tiêu điểm này nằm trên trục lớn (major axis) của elip. Một elip có các đặc điểm chính:

• Trục lớn (major axis): Đoạn thẳng dài nhất đi qua trung tâm và hai tiêu điểm. Độ dài của trục lớn thường được ký hiệu là (2a), trong đó (a) là bán trục lớn.
• Trục nhỏ (minor axis): Đoạn thẳng ngắn nhất đi qua trung tâm và vuông góc với trục lớn. Độ dài của trục nhỏ thường được ký hiệu là (2b), trong đó (b) là bán trục nhỏ.
• Tiêu điểm (foci): Hai điểm F1 và F2 nằm trên trục lớn, cách nhau một khoảng cách (2c) (với (c = \sqrt{a^2 – b^2})).
• Tâm (center): Giao điểm của trục lớn và trục nhỏ, ký hiệu là O.

1.2 Phương Trình Toán Học

Phương trình chuẩn của elip trong hệ tọa độ Đề các (Cartesian) với tâm tại gốc (0,0) là:

\frac{x^2}{a^2} + \frac{y^2}{b^2} = 1

Nếu elip được dịch chuyển tới điểm ((h, k)), phương trình sẽ là:

\frac{(x-h)^2}{a^2} + \frac{(y-k)^2}{b^2} = 1

Hiểu rõ các tham số này sẽ giúp bạn kiểm soát được hình dạng elip khi vẽ.

2. Chuẩn Bị Dụng Cụ

2.1 Dụng Cụ Cơ Bản

Có thể bạn quan tâm: Cách Vẽ Elip Trong Vở: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Đồ Họa Hoàn Hảo

• Giấy vẽ: Lựa chọn giấy có độ dày vừa phải (khoảng 120-180 gsm) để tránh rách khi dùng bút vẽ hoặc kéo dây.
• Bút chì: Bút chì HB hoặc 2B để vẽ phác thảo nhẹ.
• Thước kẻ: Thước thẳng để đo các bán trục và xác định trục lớn, trục nhỏ.
• Compas (cặp vẽ tròn): Dùng để vẽ các vòng tròn giúp xác định các điểm trên elip.
• Dây và ghim (đối với phương pháp “điểm cố định”): Dây dài khoảng 1,5–2 lần độ dài trục lớn, hai đầu dây gắn vào hai tiêu điểm và kéo chặt bằng ghim.
• Bảng kẻ (ruler) hoặc thước vuông: Để xác định góc và độ nghiêng nếu cần vẽ elip nghiêng.

2.2 Dụng Cụ Nâng Cao

• Bút vẽ mực: Khi muốn tạo đường viền cuối cùng rõ ràng.
• Bảng vẽ điện tử (tablet): Đối với vẽ kỹ thuật số, giúp mô phỏng các công cụ truyền thống.
• Công cụ vẽ elip chuyên dụng: Một số bộ vẽ có “đĩa elip” hoặc “template elip” với các kích thước cố định.

3. Phương Pháp Vẽ Elip Trên Giấy

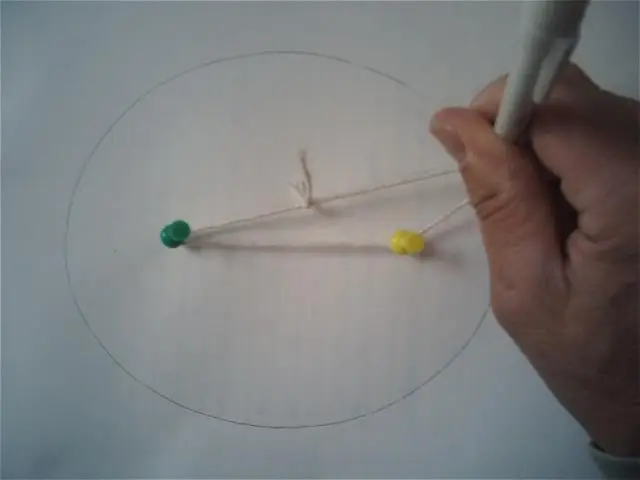

3.1 Phương Pháp “Hai Tiêu Điểm và Dây” (String Method)

Đây là phương pháp cổ điển, được sử dụng từ thời Hy Lạp cổ đại và vẫn là một trong những cách chính xác nhất.

Bước 1: Xác Định Tiêu Điểm

1. Xác định bán trục lớn (a) và bán trục nhỏ (b): Giả sử bạn muốn vẽ elip có trục lớn 10 cm và trục nhỏ 6 cm, thì (a = 5) cm, (b = 3) cm.
2. Tính khoảng cách (c): (c = \sqrt{a^2 – b^2} = \sqrt{5^2 – 3^2} = \sqrt{25 – 9} = \sqrt{16} = 4) cm.
3. Đánh dấu tâm O trên giấy và đo 4 cm sang trái và phải để đánh dấu hai tiêu điểm F1 và F2.

Bước 2: Chuẩn Bị Dây

• Cắt một đoạn dây dài (2a + 2c = 2 \times 5 + 2 \times 4 = 18) cm (hoặc một đoạn dài hơn để có dư).
• Gắn hai đầu dây vào ghim và cố định ghim vào các tiêu điểm F1 và F2.

Bước 3: Vẽ Elip

• Dùng bút chì gắn vào dây (hoặc kéo dây bằng bút), giữ dây căng và di chuyển bút quanh, luôn giữ dây căng. Khi bút di chuyển, tổng khoảng cách từ bút tới F1 và F2 luôn bằng (2a = 10) cm, do đó tạo ra elip.
• Hoàn thiện vòng tròn bằng cách di chuyển bút cho đến khi quay lại điểm xuất phát.

Lưu Ý

• Đảm bảo dây luôn căng và không có độ chùng.
• Nếu dây quá dài, sẽ tạo ra một elip lớn hơn mong muốn; nếu quá ngắn sẽ không thể vẽ đủ vòng tròn.

3.2 Phương Pháp “Vòng Tròn và Khoảng Cách” (Compass Method)

Phương pháp này dựa trên việc vẽ các vòng tròn có bán kính khác nhau và dùng chúng để xác định các điểm trên elip.

Bước 1: Vẽ Hai Vòng Tròn

1. Vẽ một vòng tròn có bán kính (a) (bán trục lớn) với tâm tại O.
2. Vẽ một vòng tròn có bán kính (b) (bán trục nhỏ) với cùng tâm O.

Bước 2: Xây Dựng Định Mệnh

• Dùng thước kẻ để đo các điểm trên vòng tròn lớn và xác định các điểm tương ứng trên vòng tròn nhỏ sao cho tổng khoảng cách tới hai tiêu điểm bằng (2a). Đây là bước phức tạp hơn và thường được áp dụng khi không có dây.

3.3 Phương Pháp “Công Thức Toán Học” (Analytical Method)

Có thể bạn quan tâm: Cách Vẽ Elip Trong Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Nếu bạn muốn vẽ elip theo các tọa độ chính xác, có thể sử dụng công thức để tính các điểm (x, y) trên elip và sau đó đánh dấu chúng trên giấy.

Bước 1: Xác Định Tham Số

• Chọn (a) và (b) như trong các phương pháp trên.
• Chia góc (\theta) từ 0° tới 360° với bước nhỏ (ví dụ 5°) để có đủ điểm.

Bước 2: Tính Toán

• Dùng công thức:

  x = a \cos \theta,\quad y = b \sin \theta

• Đánh dấu các điểm ((x, y)) lên giấy (có thể dùng thước và thước đo góc).

Bước 3: Nối Các Điểm

• Dùng bút chì nhẹ để nối các điểm thành một đường trơn tru, tạo thành elip.

3.4 Phương Pháp “Template Elip” (Khuôn Mẫu)

Nếu bạn cần vẽ nhiều elip có cùng kích thước, việc sử dụng khuôn mẫu (template) là cách nhanh nhất.

Bước 1: Chọn Khuôn Mẫu

• Mua hoặc tự làm một bộ khuôn mẫu elip với các kích thước khác nhau (thường có các kích thước tiêu chuẩn như 2 cm, 5 cm, 10 cm…).

Bước 2: Đặt Trên Giấy

• Đặt khuôn mẫu lên giấy, căn giữa nếu cần, và dùng bút vẽ quanh viền khuôn.

Bước 3: Đánh Dấu

• Lặp lại cho các kích thước khác nhau hoặc di chuyển khuôn mẫu để vẽ elip ở vị trí mong muốn.

4. Kỹ Thuật Nâng Cao

4.1 Vẽ Elip Nghiêng

Trong thực tế, không phải tất cả các elip đều thẳng đứng; nhiều khi chúng cần nghiêng một góc (\phi).

Bước 1: Xác Định Góc Nghiêng

• Đo góc (\phi) so với trục ngang (độ).

Bước 2: Sử Dụng Thước Đo Góc

• Đánh dấu tâm O, sau đó dùng thước đo góc để vẽ trục lớn và trục nhỏ theo góc (\phi) và (\phi + 90°) tương ứng.

Bước 3: Áp Dụng Phương Pháp Dây

• Khi dùng dây, giữ cho dây luôn căng và di chuyển bút dọc theo đường nghiêng đã được xác định.

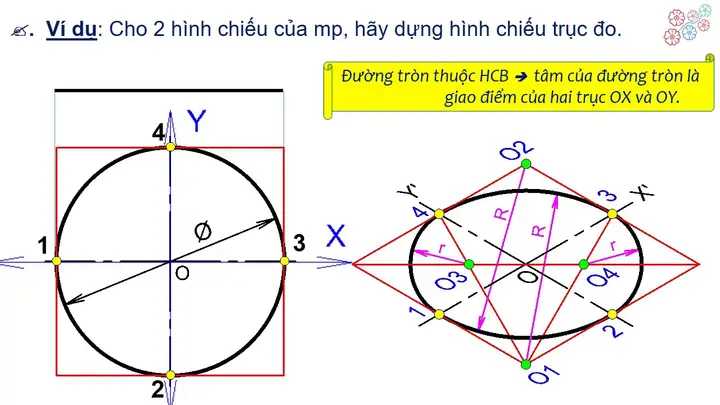

4.2 Vẽ Elip Bằng Kỹ Thuật “Tách Đoạn” (Segment Method)

Có thể bạn quan tâm: Cách Vẽ Elip Trong Sketchpad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Phương pháp này phù hợp khi không có dây hoặc khuôn mẫu.

1. Chia trục lớn thành n đoạn đều (ví dụ n = 12).
2. Từ mỗi điểm trên trục lớn, vẽ một vòng tròn bán kính bằng bán trục nhỏ.
3. Nối các giao điểm của các vòng tròn với nhau để tạo thành elip.

4.3 Vẽ Elip Đa Lớp (Layered Ellipse)

Trong thiết kế đồ họa, thường cần vẽ nhiều elip đồng tâm với độ dày đường viền khác nhau.

• Bước 1: Vẽ elip đầu tiên bằng một trong các phương pháp trên.
• Bước 2: Đánh dấu khoảng cách đều (ví dụ 0.5 mm) xung quanh elip.
• Bước 3: Dùng thước kẻ hoặc compas điều chỉnh bán kính và vẽ elip tiếp theo.
• Bước 4: Lặp lại cho đến khi đạt được số lớp mong muốn.

5. Ứng Dụng Thực Tiễn Của Việc Vẽ Elip

5.1 Trong Nghệ Thuật

• Vẽ chân dung: Elip giúp xác định tỷ lệ mắt, mũi, miệng.
• Thiết kế logo: Nhiều logo thương hiệu sử dụng hình elip để tạo cảm giác mềm mại, hài hòa.

5.2 Trong Kiến Trúc

• Cầu vồng và mái vòm: Các cấu trúc vòm thường được thiết kế dựa trên hình elip để tối ưu lực tải.
• Cửa sổ dạng elip: Thêm yếu tố thẩm mỹ cho các công trình.

5.3 Trong Kỹ Thuật

• Đường truyền tín hiệu: Các ăng-ten parabolic thường có hình elip.
• Mô phỏng quỹ đạo thiên thể: Quỹ đạo của các hành tinh, vệ tinh là các elip.

6. Các Sai Lầm Thường Gặp Khi Vẽ Elip Và Cách Khắc Phục

Sai Lầm	Nguyên Nhân	Cách Khắc Phục
Elip bị lệch, không đối xứng	Dây không căng đều hoặc tiêu điểm không đặt đúng	Kiểm tra độ căng dây, dùng thước đo để xác định tiêu điểm chính xác
Đường viền không mượt mà	Nén bút quá mạnh hoặc di chuyển không đều	Dùng bút chì nhẹ, di chuyển bút một cách trơn tru, không dừng lại quá lâu
Kích thước không đúng	Đo bán trục sai hoặc tính toán sai công thức	Kiểm tra lại các giá trị (a, b, c) và dùng thước đo lại
Elip nghiêng không đúng góc	Không dùng thước đo góc hoặc không căn chỉnh trục	Dùng thước đo góc, vẽ các trục phụ để làm hướng dẫn

7. Bài Tập Thực Hành

Có thể bạn quan tâm: Cách Vẽ Elip Trong Oxy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bài 1: Vẽ Elip Đối Xứng

• Mục tiêu: Vẽ một elip có trục lớn 12 cm, trục nhỏ 8 cm.
• Công cụ: Dây và ghim.
• Bước thực hiện: Tính (c = \sqrt{6^2 – 4^2} = \sqrt{36 – 16} = \sqrt{20} \approx 4.47) cm. Đánh dấu tiêu điểm, chuẩn bị dây dài 2a + 2c ≈ 24 + 8.94 = 32.94 cm, vẽ elip.

Bài 2: Vẽ Elip Nghiêng 30°

• Mục tiêu: Elip trục lớn 10 cm, trục nhỏ 5 cm, nghiêng 30°.
• Công cụ: Compas, thước đo góc.
• Bước thực hiện: Vẽ trục lớn và trục nhỏ theo góc, sau đó dùng dây để vẽ elip.

Bài 3: Vẽ Elip Đa Lớp

• Mục tiêu: 3 lớp elip đồng tâm, khoảng cách 0.7 mm giữa các lớp.
• Công cụ: Compas, bút mực.
• Bước thực hiện: Vẽ elip đầu tiên, sau đó tăng bán kính lên 0.7 mm lần lượt vẽ hai elip còn lại.

8. Tổng Kết

Việc vẽ elip trên giấy không chỉ là một kỹ năng cơ bản trong nghệ thuật và thiết kế, mà còn là nền tảng cho nhiều lĩnh vực kỹ thuật và khoa học. Bằng cách nắm vững các khái niệm hình học, chuẩn bị đầy đủ dụng cụ và áp dụng các phương pháp như “hai tiêu điểm và dây”, “compas”, hay “template”, bạn có thể tạo ra những elip chính xác, mượt mà và có tính thẩm mỹ cao.

Hãy thực hành thường xuyên, bắt đầu từ các bài tập cơ bản, sau đó tiến tới các kỹ thuật nâng cao như vẽ elip nghiêng, elip đa lớp hoặc sử dụng các công cụ kỹ thuật số để mở rộng khả năng sáng tạo của mình. Khi đã thành thạo, bạn sẽ thấy rằng elip không chỉ là một hình học đơn giản mà còn mở ra một thế giới vô vàn ứng dụng trong sáng tạo và giải quyết vấn đề.

Chúc bạn thành công và luôn sáng tạo!
