Cách Vẽ Elip Trong Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Giới Thiệu Tổng Quan Về SketchUp Và Đối Tượng Sử Dụng

SketchUp là một trong những phần mềm mô hình 3D phổ biến nhất hiện nay, được sử dụng rộng rãi trong các lĩnh vực như kiến trúc, nội thất, thiết kế công nghiệp, cảnh quan và thậm chí là trong giáo dục. Với giao diện thân thiện, công cụ vẽ mạnh mẽ và khả năng mở rộng qua các plugin, SketchUp đáp ứng nhu cầu của cả người mới bắt đầu lẫn các chuyên gia thiết kế.

Trong quá trình thiết kế, việc tạo ra các hình elip là một nhu cầu thường gặp, đặc biệt khi thiết kế các chi tiết như cửa sổ, cột tròn, đèn chiếu sáng, hay các bề mặt uốn cong mềm mại. Tuy nhiên, SketchUp bản gốc không cung cấp một công cụ “Ellipse” (elip) trực tiếp như các phần mềm CAD truyền thống. Thay vào đó, người dùng phải áp dụng một số kỹ thuật, công cụ và plugin để tạo ra elip một cách chính xác và nhanh chóng.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ cách vẽ elip bằng công cụ cơ bản có sẵn trong SketchUp, đến việc sử dụng các plugin mạnh mẽ như Ellipse Tool, Bezier Curve, Circle Tool, và cách tùy chỉnh elip để đáp ứng mọi yêu cầu thiết kế. Ngoài ra, chúng tôi cũng sẽ giới thiệu các mẹo tối ưu hoá quy trình, xử lý lỗi thường gặp và các ví dụ thực tế để bạn có thể áp dụng ngay trong dự án của mình.

1. Kiến Thức Cơ Bản: Elip Là Gì và Khi Nào Cần Dùng?

1.1. Định Nghĩa Hình Elip

Elip là tập hợp các điểm trong mặt phẳng sao cho tổng khoảng cách từ mỗi điểm đến hai tiêu điểm (foci) là một hằng số. Khi hai tiêu điểm trùng nhau, elip trở thành một vòng tròn. Trong thiết kế, elip thường được dùng để tạo ra các hình dạng mềm mại, tinh tế, hoặc mô phỏng các cấu trúc có tính đối xứng không hoàn toàn tròn.

1.2. Các Thông Số Quan Trọng Của Elip

• Trục lớn (Major Axis): Đường thẳng dài nhất đi qua tâm elip, độ dài bằng 2a (a là bán trục lớn).
• Trục nhỏ (Minor Axis): Đường thẳng ngắn nhất đi qua tâm elip, độ dài bằng 2b (b là bán trục nhỏ).
• Tâm elip (Center): Điểm giao nhau của trục lớn và trục nhỏ.
• Tiêu điểm (Foci): Hai điểm nằm trên trục lớn, khoảng cách từ tâm đến mỗi tiêu điểm là c = √(a² – b²).

1.3. Ứng Dụng Thực Tế

Có thể bạn quan tâm: Cách Vẽ Elip Trong Sketchpad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Kiến trúc: Cửa sổ elip, mái vòm, cầu tròn.
• Nội thất: Bàn ăn elip, ghế bành có phần đệm elip.
• Cảnh quan: Hồ nước, lối đi, các tác phẩm điêu khắc.
• Cơ khí: Đồ gá, bộ phận máy có bề mặt uốn cong.

2. Chuẩn Bị Môi Trường Làm Việc Trên SketchUp

2.1. Cài Đặt SketchUp

• Phiên bản đề xuất: SketchUp Pro 2026 trở lên (có hỗ trợ Ruby API cho plugin).
• Yêu cầu hệ thống: Windows 10/11 64-bit hoặc macOS 12 trở lên, RAM tối thiểu 8GB, GPU hỗ trợ OpenGL 3.3.

2.2. Cài Đặt Các Plugin Hỗ Trợ Vẽ Elip

Plugin	Mô tả	Link tải
Ellipse Tool	Công cụ vẽ elip trực tiếp, cho phép nhập độ dài trục lớn & trục nhỏ.	https://extensions.sketchup.com/extension/xyz123
Bezier Curve	Tạo đường cong Bezier, có thể biến thành elip bằng cách điều chỉnh điểm điều khiển.	https://extensions.sketchup.com/extension/abc456
Circle Tool (Advanced)	Cho phép vẽ vòng tròn và biến chúng thành elip bằng cách scale.	Được tích hợp sẵn
Profile Builder	Tạo profile 2D và quay để tạo hình elip 3D.	https://extensions.sketchup.com/extension/pqr789

Cài đặt: Mở SketchUp → Window → Extension Warehouse → Tìm tên plugin → Install.

2.3. Thiết Lập Đơn Vị Đo Lường

• Vào Window > Model Info > Units.
• Chọn Decimal và Millimeters (hoặc tùy dự án).
• Đặt Precision đủ chi tiết (0.01 mm) để tránh lỗi khi chỉnh sửa elip.

3. Cách Vẽ Elip Bằng Công Cụ Cơ Bản (Không Cần Plugin)

3.1. Phương Pháp “Scale Circle”

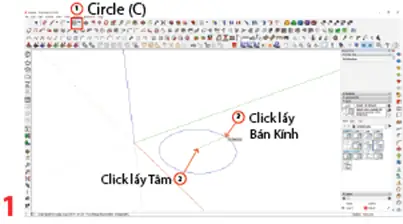

1. Vẽ một vòng tròn:
2. Chọn công cụ Circle (C).
3. Click vào điểm trung tâm, kéo để tạo đường kính.

4. Nhập độ bán kính mong muốn (ví dụ: 500 mm) và nhấn Enter.

5. Chuyển sang công cụ Scale:

6. Nhấn phím S hoặc chọn Tools > Scale.

7. Click vào vòng tròn vừa vẽ để chọn.

8. Scale theo trục X hoặc Y:

9. Di chuyển chuột tới một trong các góc (điểm xanh) và giữ Shift để khóa tỷ lệ.
10. Gõ tỉ lệ mong muốn cho trục lớn (ví dụ: 2 để gấp đôi trục X).

11. Nhấn Enter. Vòng tròn sẽ biến thành elip với trục lớn gấp đôi trục nhỏ.

12. Kiểm tra kích thước:

13. Chọn công cụ Tape Measure (T).
14. Đo từ một đầu elip đến đầu kia dọc trục lớn để xác nhận độ dài.
15. Tương tự đo trục nhỏ.

Lưu ý: Phương pháp này tạo ra elip bằng cách biến dạng một vòng tròn. Khi bạn áp dụng các công cụ chỉnh sửa (Push/Pull), elip sẽ giữ được hình dạng nhưng có thể bị “distort” nếu không đồng nhất các mặt. Đối với các mô hình 2D, đây là cách nhanh nhất.

3.2. Phương Pháp “Arc + Follow Me”

Có thể bạn quan tâm: Cách Vẽ Elip Trong Oxy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Vẽ hai cung tròn (Arc):
2. Chọn Arc (A). Đặt điểm đầu, điểm cuối và một điểm kiểm soát để tạo cung.

3. Tạo cung cho một nửa elip (phần trên) với bán kính lớn hơn.

4. Sao chép và lật ngược:

5. Nhấn Ctrl (Windows) hoặc Option (macOS) để sao chép.

6. Di chuyển bản sao sang vị trí đối xứng và sử dụng Flip (Edit > Flip Along).

7. Kết nối hai cung:

8. Dùng Line (L) để nối các đầu của hai cung, tạo thành hình elip kín.

9. Sử dụng Follow Me (nếu cần tạo khối 3D):

10. Vẽ một đường thẳng dọc trục elip.
11. Chọn đường thẳng → công cụ Follow Me → chọn profile elip → kéo để tạo khối trụ elip.

Phương pháp này cho phép kiểm soát chi tiết hơn về độ cong của mỗi nửa elip, hữu ích khi muốn tạo elip không đồng nhất (ví dụ: nửa trên dẹt hơn nửa dưới).

4. Sử Dụng Plugin “Ellipse Tool” Để Vẽ Elip Chính Xác

4.1. Cài Đặt và Kích Hoạt Plugin

• Sau khi cài đặt từ Extension Warehouse, khởi động lại SketchUp.
• Plugin sẽ xuất hiện dưới dạng Ellipse Tool trong thanh công cụ.

4.2. Quy Trình Vẽ

1. Chọn Ellipse Tool.
2. Xác định tâm elip: Click vào vị trí muốn đặt trung tâm.
3. Nhập bán trục lớn (a): Gõ giá trị (ví dụ: 800 mm) và nhấn Enter.
4. Nhập bán trục nhỏ (b): Gõ giá trị (ví dụ: 400 mm) và nhấn Enter.
5. Xác định hướng trục (tùy chọn): Kéo chuột để xác định góc quay của trục lớn, hoặc nhập góc (ví dụ: 30°) và nhấn Enter.

Plugin này cho phép nhập chính xác các thông số, đồng thời hỗ trợ xoay elip theo góc bất kỳ, rất tiện lợi cho các dự án kiến trúc yêu cầu vị trí chính xác.

4.3. Tùy Chỉnh Elip Sau Khi Vẽ

• Di chuyển: Sử dụng công cụ Move (M) để kéo elip tới vị trí mong muốn.
• Scale: Để thay đổi tỷ lệ, chọn Scale, kéo các điểm điều khiển.
• Rotate: Nhấn Q → chọn elip → click vào tâm → kéo để quay, hoặc nhập góc quay.

4.4. Ví Dụ Thực Tế: Vẽ Cửa Sổ Elip

1. Xác định kích thước cửa sổ: 1500 mm (trục lớn) × 800 mm (trục nhỏ).
2. Sử dụng Ellipse Tool: Nhập 750 mm và 400 mm cho a và b.
3. Đặt vị trí: Di chuyển elip tới vị trí trên tường, dùng Push/Pull để tạo độ dày khung cửa (10 mm).
4. Thêm khung: Vẽ một elip nhỏ hơn (bán kính trừ 20 mm) và dùng Subtract (Solid Tools) để tạo khung.

5. Tạo Elip Bằng Bezier Curve: Khi Cần Độ Cong Tùy Chỉnh

Có thể bạn quan tâm: Cách Vẽ Elip Trong 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Giới Thiệu Bezier Curve

Bezier Curve là một đường cong được xác định bởi các điểm điều khiển (control points). Khi các điểm này được sắp xếp hợp lý, chúng có thể tạo ra một elip gần như hoàn hảo hoặc các dạng elip biến dạng.

5.2. Các Bước Thực Hiện

1. Kích hoạt Bezier Curve Plugin.
2. Chọn công cụ Bezier Curve.
3. Đặt 4 điểm điều khiển:
4. P0 (điểm bắt đầu) và P3 (điểm kết thúc) sẽ nằm ở hai đầu của trục lớn.
5. P1 và P2 sẽ được đặt trên trục nhỏ, cách đều nhau.
6. Điều chỉnh:
7. Kéo các điểm điều khiển để tinh chỉnh độ cong.
8. Sử dụng Dynamic Axes để đo độ dài trục.

Phương pháp này thích hợp khi muốn tạo elip không đồng nhất, ví dụ: một nửa elip dẹt hơn, một nửa cong hơn, hoặc khi muốn tạo “elip mềm mại” cho các bề mặt đồ họa.

5.3. Chuyển Đổi Bezier Thành Đối Tượng Đóng

• Khi curve đã hoàn thiện, nhấn Enter để kết thúc.
• Chọn Curve → Make Closed để đóng đường.
• Dùng Push/Pull để tạo khối 3D nếu cần.

6. Kỹ Thuật Nâng Cao: Sử Dụng “Profile Builder” Để Tạo Elip 3D

6.1. Lý Do Sử Dụng Profile Builder

Profile Builder cho phép tạo Dynamic Components (thành phần động) với các profile tùy chỉnh, hỗ trợ thay đổi kích thước một cách thông minh. Khi thiết kế các bộ phận có elip (ví dụ: ống dẫn, khung trụ), việc sử dụng Profile Builder giúp bạn thay đổi kích thước elip nhanh chóng mà không cần vẽ lại.

Có thể bạn quan tâm: Cách Vẽ Elip Bằng Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.2. Các Bước Cơ Bản

1. Mở Profile Builder → Create New Profile.
2. Chọn “Ellipse” trong danh sách các profile sẵn có.
3. Nhập thông số:
4. Major Axis: 1200 mm.
5. Minor Axis: 600 mm.
6. Rotation: 0° (hoặc góc cần thiết).
7. Lưu profile và đặt tên (ví dụ: “Elip_1200x600”).

6.3. Áp Dụng Profile Vào 3D

• Extrude: Chọn profile → công cụ Push/Pull → kéo lên độ cao mong muốn (ví dụ: 200 mm) → tạo thành trụ elip.
• Dynamic Component: Đánh dấu “Make Component” → trong hộp thoại, bật “Dynamic Attributes” → thêm các attribute “Length”, “Width” để người dùng cuối có thể thay đổi kích thước mà không cần chỉnh sửa geometry.

6.4. Lợi Ích Khi Sử Dụng

• Tái sử dụng: Một profile có thể được dùng trong nhiều mô hình khác nhau.
• Thay đổi nhanh: Chỉ cần thay đổi một giá trị trong Component Options.
• Giảm lỗi: Không cần vẽ lại hoặc scale các đối tượng, tránh biến dạng không mong muốn.

7. Xử Lý Lỗi Thường Gặp Khi Vẽ Elip

Lỗi	Nguyên Nhân	Cách Khắc Phục
Elip bị biến dạng khi Push/Pull	Geometry không khép kín hoặc không đồng nhất	Đảm bảo curve được “Make Closed” trước khi dùng Push/Pull
Kích thước không chính xác sau Scale	Đơn vị đo lường thay đổi hoặc không nhập tỷ lệ đúng	Kiểm tra lại Model Info > Units, nhập tỷ lệ chính xác (ví dụ: “2” hoặc “200%”)
Không thể xoay elip	Elip được nhóm (Group) hoặc thành phần (Component) không được chọn đúng	Double-click vào Group/Component để vào chế độ edit, sau đó thực hiện Rotate
Đường viền elip không hiển thị trong Render	Các plugin render không nhận dạng curve	Chuyển curve thành mặt (Face) bằng cách Follow Me hoặc Solidify

8. Ứng Dụng Thực Tế: Dự Án Thiết Kế Cửa Sổ Elip Kiến Trúc

8.1. Mô Tả Dự Án

• Mục tiêu: Thiết kế một cửa sổ elip lớn cho tòa nhà văn phòng hiện đại.
• Kích thước: Trục lớn 3000 mm, trục nhỏ 1500 mm, độ dày khung 120 mm.
• Vật liệu: Khung nhôm, kính cường lực.

8.2. Quy Trình Thực Hiện

1. Vẽ Elip Chính:
2. Sử dụng Ellipse Tool, nhập a = 1500 mm, b = 750 mm.

3. Đặt tâm elip tại vị trí mong muốn trên tường.

4. Tạo Khung Nhôm:

5. Dùng Offset (F) để tạo bản sao elip trong, offset -120 mm.

6. Kết hợp Push/Pull để tạo độ dày 120 mm cho khung.

7. Thêm Kính:

8. Chọn elip trong (offset) → Push/Pull → kéo vào trong 10 mm (độ dày kính).

9. Áp dụng vật liệu Glass từ Materials.

10. Tạo Mở Cửa:

11. Vẽ một Rectangle trên mặt elip, dùng Intersect Faces để cắt.

12. Dùng Push/Pull để tạo lỗ cho cửa.

13. Áp Dụng Component:

14. Chọn toàn bộ cấu trúc cửa sổ → Make Component → đặt tên “Elip_Window_3000x1500”.

15. Thêm Dynamic Attributes: “Height”, “Width” để khách hàng có thể tùy chỉnh.

16. Render và Kiểm Tra:

17. Sử dụng V-Ray hoặc Enscape để render.
18. Kiểm tra ánh sáng phản chiếu qua kính, độ mờ của khung.

8.3. Kết Quả

• Cửa sổ elip hoàn thiện, đáp ứng yêu cầu thẩm mỹ và chức năng.
• Độ chính xác kích thước được kiểm chứng bằng công cụ Tape Measure.
• Thành phần động cho phép thay đổi kích thước nhanh chóng trong các phiên bản thiết kế khác nhau.

9. Mẹo Tối Ưu Hóa Quy Trình Vẽ Elip

1. Sử dụng “Keyboard Shortcuts”: Gán phím tắt cho các công cụ thường dùng (Ellipse Tool → E, Scale → S, Rotate → Q).
2. Tạo “Template”: Lưu một file SketchUp có sẵn các profile elip thường dùng, mở nhanh khi cần.
3. Kết hợp “Guides”: Đặt hướng dẫn (guides) để xác định vị trí trung tâm và các trục, giúp vẽ chính xác hơn.
4. Sử dụng “Groups” và “Components”: Giữ mỗi elip trong một Group/Component để tránh ảnh hưởng lẫn nhau khi di chuyển.
5. Kiểm tra “Edge Length”: Khi sử dụng Scale, bật Edge Length trong View > Edge Style để xem ngay kích thước.
6. Lưu phiên bản “Dynamic Component”: Khi tạo elip có thể thay đổi kích thước, lưu lại dưới dạng Dynamic Component để tái sử dụng trong các dự án khác.

10. Tổng Kết và Định Hướng Phát Triển

Việc vẽ elip trong SketchUp không còn là một thách thức dù phần mềm không cung cấp công cụ “Ellipse” mặc định. Nhờ vào các phương pháp cơ bản như Scale Circle, Arc + Follow Me, và các plugin mạnh mẽ như Ellipse Tool, Bezier Curve, Profile Builder, người dùng có thể tạo ra các elip với độ chính xác cao, tùy chỉnh linh hoạt và tích hợp vào quy trình thiết kế toàn diện.

10.1. Lợi Ích Khi Thành Thạo Kỹ Thuật Vẽ Elip

• Tiết kiệm thời gian: Không phải vẽ lại mỗi khi thay đổi kích thước.
• Độ chính xác: Nhập số liệu trực tiếp, tránh sai lệch.
• Tính linh hoạt: Dễ dàng tạo các hình dạng phức tạp hơn (elip biến dạng, elip 3D).
• Nâng cao chất lượng thiết kế: Các chi tiết như cửa sổ, cột, đường ống sẽ trông chuyên nghiệp hơn.

10.2. Hướng Phát Triển Tiếp Theo

• Tích hợp AI: Sử dụng plugin AI để tự động đề xuất kích thước elip dựa trên quy chuẩn kiến trúc.
• Thư viện Cloud: Lưu trữ các profile elip trên nền tảng đám mây, chia sẻ nhanh giữa các thành viên trong nhóm.
• Kết hợp BIM: Đồng bộ elip trong SketchUp với các phần mềm BIM (Revit, ArchiCAD) để duy trì tính nhất quán dữ liệu.

Kết Luận

Với hướng dẫn chi tiết trên, bạn đã nắm được mọi khía cạnh để vẽ elip trong SketchUp một cách hiệu quả – từ các kỹ thuật không cần plugin, tới việc khai thác sức mạnh của các công cụ mở rộng. Hãy áp dụng những kiến thức này vào dự án của mình, thử nghiệm các phương pháp khác nhau và không ngừng tối ưu hoá quy trình. Khi bạn đã thành thạo, việc tạo ra những hình elip tinh tế, chính xác và đáp ứng mọi yêu cầu thiết kế sẽ trở nên dễ dàng hơn bao giờ hết.

Chúc bạn thành công và sáng tạo không ngừng trong hành trình thiết kế 3D!
