Cách Vẽ Flowchart Sql: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong môi trường phát triển phần mềm và quản trị dữ liệu, việc thiết kế và tối ưu hoá câu lệnh SQL (Structured Query Language) là một kỹ năng không thể thiếu. Tuy nhiên, khi một truy vấn trở nên phức tạp, việc chỉ nhìn vào đoạn mã SQL sẽ khiến chúng ta khó hình dung luồng xử lý, các bước thực hiện và mối quan hệ giữa các bảng dữ liệu. Đó là lý do tại sao flowchart SQL trở thành công cụ hỗ trợ đắc lực, giúp các nhà phát triển, DBA (Database Administrator) và analyst có thể:

• Hiểu rõ luồng dữ liệu: Xác định nguồn dữ liệu, các phép biến đổi và kết quả cuối cùng.
• Phân tích và tối ưu hoá: Nhận diện các điểm nghẽn, vòng lặp không cần thiết hoặc các phép JOIN thừa.
• Giao tiếp hiệu quả: Trình bày giải pháp cho đồng nghiệp, khách hàng hoặc các bên liên quan một cách trực quan.
• Kiểm thử và bảo trì: Dễ dàng theo dõi các thay đổi và kiểm tra tính đúng đắn khi cập nhật truy vấn.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ flowchart SQL từ những khái niệm cơ bản, chuẩn bị dữ liệu, lựa chọn công cụ, cho tới các kỹ thuật nâng cao như mô hình hoá quy trình ETL, xử lý sub‑query lồng nhau và tối ưu hoá performance. Mục tiêu là cung cấp cho bạn một tài liệu tham khảo toàn diện, đủ chiều sâu để áp dụng ngay vào dự án thực tế và đạt được chuẩn mực chất lượng cao.

1. Hiểu Rõ Khái Niệm Flowchart và Mối Quan Hệ Với SQL

1.1. Flowchart là gì?

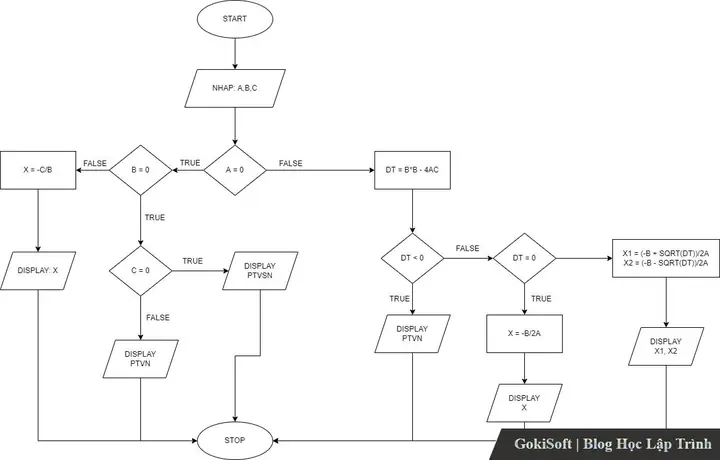

Flowchart (sơ đồ luồng) là một biểu đồ dùng các ký hiệu chuẩn (hình chữ nhật, hình thoi, mũi tên…) để mô tả luồng công việc hoặc quy trình xử lý. Mỗi ký hiệu đại diện cho một bước hành động (process), một quyết định (decision), một đầu vào/đầu ra (input/output) hoặc một điểm bắt đầu/kết thúc (start/end). Các ký hiệu được nối bằng mũi tên chỉ hướng, giúp người xem dễ dàng theo dõi trình tự thực hiện.

1.2. Tại sao cần flowchart cho SQL?

SQL là ngôn ngữ khai báo, không phải ngôn ngữ lập trình thuần procedural. Khi viết một truy vấn phức tạp (ví dụ: nhiều JOIN, CTE, sub‑query, UNION, CASE…), luồng dữ liệu giữa các bảng, các bước lọc, nhóm và tính toán không hiển thị rõ ràng trong mã nguồn. Flowchart giúp:

• Biểu diễn trực quan các bảng nguồn, các phép JOIN, các điều kiện lọc.
• Phân tách các phần logic: SELECT, FROM, WHERE, GROUP BY, HAVING, ORDER BY.
• Xác định các bước tính toán trung gian (CTE, derived tables) và cách chúng tương tác.
• Kiểm tra tính logic: ví dụ, một quyết định (IF/CASE) có thể được mô tả bằng ký hiệu decision để kiểm tra điều kiện phân nhánh.

1.3. Chuẩn ký hiệu flowchart thường dùng trong SQL

Ký hiệu	Tên	Mô tả trong ngữ cảnh SQL
⬜ (hình chữ nhật)	Process	Thực hiện một phép toán, ví dụ: SELECT, JOIN, AGGREGATE.
◯ (hình oval)	Start/End	Bắt đầu hoặc kết thúc luồng truy vấn.
♦ (hình thoi)	Decision	Kiểm tra điều kiện, như WHERE, HAVING, CASE WHEN.
⇨ (mũi tên)	Flow line	Chỉ hướng luồng dữ liệu hoặc thứ tự thực hiện.
📦 (hình bìa)	Data Store	Đại diện cho bảng, view, hoặc temporary table.
↔ (hai mũi tên)	Input/Output	Đầu vào/đầu ra dữ liệu, ví dụ: nhận tham số, xuất kết quả.

2. Bước Chuẩn Bị Trước Khi Vẽ Flowchart SQL

Có thể bạn quan tâm: Cách Vẽ Flat Icon Chuẩn Như Chuyên Gia: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

2.1. Thu thập yêu cầu và phân tích truy vấn

• Xác định mục tiêu: Báo cáo, phân tích, chuyển đổi dữ liệu (ETL), hay kiểm tra tính toàn vẹn.
• Liệt kê các bảng tham gia, các cột quan trọng, và khóa chính/khóa ngoại.
• Xác định các phép toán: JOIN (inner, left, right, full), UNION, INTERSECT, EXCEPT, CTE, sub‑query, window functions.

2.2. Phân tách truy vấn thành các khối logic

Một truy vấn SQL thường được chia thành các phần:

Phần	Mô tả	Ví dụ
FROM	Xác định nguồn dữ liệu (bảng, view, sub‑query).	FROM orders o
JOIN	Kết nối các bảng, xác định loại JOIN và điều kiện.	LEFT JOIN customers c ON o.customer_id = c.id
WHERE	Lọc hàng dựa trên điều kiện.	WHERE o.order_date >= '2026-01-01'
GROUP BY	Nhóm dữ liệu để tính tổng, trung bình…	GROUP BY c.region
HAVING	Lọc nhóm sau khi tính toán.	HAVING SUM(o.amount) > 10000
SELECT	Chọn cột, tính toán, alias.	SELECT c.region, SUM(o.amount) AS total_sales
ORDER BY	Sắp xếp kết quả.	ORDER BY total_sales DESC
LIMIT / OFFSET	Giới hạn số bản ghi trả về.	LIMIT 100

Khi mỗi khối được xác định, bạn có thể đặt một process box trong flowchart để biểu diễn.

2.3. Chọn công cụ vẽ

Công cụ	Ưu điểm	Nhược điểm
Microsoft Visio	Đa dạng ký hiệu, tích hợp Office, hỗ trợ team.	Phải mua bản quyền, không miễn phí.
draw.io (diagrams.net)	Miễn phí, chạy trên trình duyệt, hỗ trợ lưu cloud.	Giao diện có thể phức tạp với nhiều mẫu.
Lucidchart	Hợp tác thời gian thực, mẫu flowchart sẵn có.	Giới hạn số diagram trong gói miễn phí.
SQL Flowchart Generator (Online)	Tự động sinh flowchart từ câu lệnh SQL.	Hạn chế trong việc tùy chỉnh chi tiết.
PlantUML + Mermaid	Viết mã text để sinh diagram, tích hợp CI/CD.	Yêu cầu kiến thức markup, không trực quan cho người mới.

Khuyến nghị: Đối với người mới bắt đầu, draw.io là lựa chọn hợp lý vì không tốn phí và có sẵn các ký hiệu chuẩn. Khi dự án quy mô lớn, Lucidchart hoặc Visio sẽ giúp quản lý version và cộng tác tốt hơn.

2.4. Xây dựng mẫu flowchart cơ bản

Trước khi vẽ chi tiết, tạo một template bao gồm:

1. Start (Oval)
2. Input Data Stores (Data Store icons cho mỗi bảng)
3. Process Boxes cho các khối logic (FROM, JOIN, WHERE, …)
4. Decision Diamonds cho các điều kiện lọc.
5. Output (Result set) cuối cùng.
6. End (Oval)

Sau khi có template, bạn chỉ cần sao chép, dán và chỉnh sửa nội dung cho từng dự án.

3. Quy Trình Vẽ Flowchart SQL Từng Bước

Bước 1: Đặt Start và Input

• Start: Đánh dấu bắt đầu truy vấn.
• Input Data Stores: Kết nối tới các bảng hoặc view. Mỗi bảng được biểu diễn bằng một Data Store icon, kèm theo tên và primary key (PK) để dễ nhận diện.

Ví dụ: Truy vấn bán hàng cần dữ liệu từ orders, customers, order_items, products. Đặt 4 icon “Data Store” và nối chúng tới Start bằng mũi tên.

Bước 2: Process – FROM và JOIN

Có thể bạn quan tâm: Cách Vẽ Flat Board: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• FROM: Đặt một Process box ghi “FROM orders (o)”.
• JOIN: Đối với mỗi JOIN, tạo một Process box riêng hoặc gộp vào cùng một box nếu JOIN liên tiếp. Ghi rõ loại JOIN và điều kiện ON.

Ví dụ:

Process: LEFT JOIN customers c ON o.customer_id = c.id
Process: INNER JOIN order_items oi ON o.id = oi.order_id
Process: INNER JOIN products p ON oi.product_id = p.id

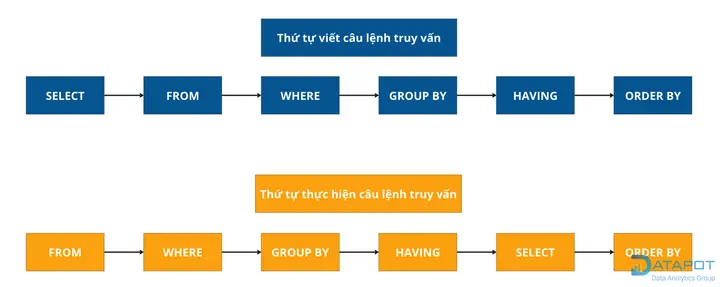

Nối các Process box theo thứ tự thực hiện (thông thường FROM → JOIN1 → JOIN2 …).

Bước 3: Decision – WHERE

• Tạo Decision Diamond cho mỗi điều kiện lọc chính. Nếu có nhiều điều kiện AND/OR, có thể nhóm lại trong một diamond hoặc tách thành nhiều diamond để thể hiện logic phức tạp.

Ví dụ:

Decision: o.order_date >= '2026-01-01' AND o.status = 'Completed'

Hai nhánh: Yes → tiếp tục, No → End (hoặc “Discard”).

Bước 4: Process – GROUP BY & HAVING

• GROUP BY: Process box ghi “GROUP BY c.region, p.category”.
• HAVING: Decision diamond cho điều kiện nhóm, ví dụ “SUM(oi.quantity) > 100”.

Bước 5: Process – SELECT (Projection & Calculations)

• Process box liệt kê các cột được chọn và các phép tính:

SELECT c.region, p.category, SUM(oi.quantity) AS total_qty, SUM(oi.quantity p.price) AS revenue, CASE WHEN SUM(oi.quantity) > 500 THEN 'High' ELSE 'Normal' END AS volume_flag

Nếu có window functions (ROW_NUMBER, LAG…) thì tạo một Process box riêng để nhấn mạnh.

Bước 6: Decision – ORDER BY, LIMIT (Optional)

• ORDER BY thường không cần decision, nhưng nếu có TOP N per group (ví dụ: lấy 5 sản phẩm bán chạy nhất mỗi danh mục), bạn có thể dùng Decision để biểu thị “Is row number ≤ 5?”.

Bước 7: Output và End

• Output: Data Store hoặc “Result Set” biểu thị dữ liệu trả về.
• End: Kết thúc flowchart.

Bước 8: Kiểm tra và tối ưu

• Đảm bảo đường mũi tên không giao nhau lộn xộn, sử dụng routing (điểm trung gian) nếu cần.
• Kiểm tra độ rõ ràng: Mỗi Process và Decision nên có nhãn ngắn gọn, dễ hiểu.
• Thêm ghi chú (annotation) nếu có phần logic đặc biệt (ví dụ: “CTE sales_summary được tạo ở đây”).

4. Ví Dụ Thực Tế: Flowchart cho Truy Vấn Bán Hàng Phức Tạp

4.1. Mô tả truy vấn

WITH sales_summary AS ( SELECT c.region, p.category, SUM(oi.quantity) AS total_qty, SUM(oi.quantity p.price) AS revenue FROM orders o JOIN customers c ON o.customer_id = c.id JOIN order_items oi ON o.id = oi.order_id JOIN products p ON oi.product_id = p.id WHERE o.order_date BETWEEN '2026-01-01' AND '2026-12-31' AND o.status = 'Completed' GROUP BY c.region, p.category
)
SELECT region, category, total_qty, revenue, CASE WHEN revenue > 50000 THEN 'High' ELSE 'Normal' END AS revenue_flag
FROM sales_summary
WHERE total_qty > 100
ORDER BY revenue DESC
LIMIT 50;

4.2. Các khối logic

Có thể bạn quan tâm: Cách Vẽ Fibonacci Projection: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Khối	Loại	Nội dung
Start	Start	Bắt đầu truy vấn
Data Stores	Input	orders, customers, order_items, products
Process 1	FROM + JOIN	FROM orders → JOIN customers → JOIN order_items → JOIN products
Decision 1	WHERE	order_date trong năm 2026 AND status='Completed'
Process 2	GROUP BY	c.region, p.category
Process 3	Aggregate	SUM(quantity), SUM(quantityprice)
Process 4	CTE sales_summary	Lưu kết quả vào CTE
Decision 2	WHERE (trên CTE)	total_qty > 100
Process 5	SELECT + CASE	Tính revenue_flag
Decision 3	ORDER BY + LIMIT	Sắp xếp giảm revenue, lấy 50 bản ghi đầu
Output	Result Set	Kết quả cuối cùng
End	End	Kết thúc

4.3. Flowchart mô tả (văn bản)

Start --> (Data Store: orders) --> (Data Store: customers) --> (Data Store: order_items) --> (Data Store: products) | v
Process: FROM orders o | v
Process: JOIN customers c ON o.customer_id = c.id | v
Process: JOIN order_items oi ON o.id = oi.order_id | v
Process: JOIN products p ON oi.product_id = p.id | v
Decision: o.order_date BETWEEN '2026-01-01' AND '2026-12-31' AND o.status='Completed' | Yes v
Process: GROUP BY c.region, p.category | v
Process: AGGREGATE total_qty = SUM(oi.quantity), revenue = SUM(oi.quantity p.price) | v
Process: CREATE CTE sales_summary | v
Decision: sales_summary.total_qty > 100 | Yes v
Process: SELECT region, category, total_qty, revenue, CASE WHEN revenue > 50000 THEN 'High' ELSE 'Normal' END AS revenue_flag | v
Decision: ORDER BY revenue DESC, LIMIT 50 | Yes v
Output: Result Set | v
End

Khi chuyển sang công cụ vẽ (draw.io), bạn sẽ thay các khối văn bản bằng ký hiệu chuẩn, nối mũi tên, và có thể thêm màu sắc: Process màu xanh nhạt, Decision màu cam, Data Store màu xám, Start/End màu xanh lá.

5. Kỹ Thuật Nâng Cao Khi Vẽ Flowchart SQL

5.1. Xử lý Sub‑Query và Nested CTE

• Sub‑query trong SELECT: Đặt một Process box riêng, gắn nhãn “Sub‑query (scalar) – tính giá trị trung bình …”.
• Nested CTE: Khi một CTE phụ thuộc vào CTE khác, vẽ chúng thành các tầng (layer). CTE cấp 1 ở trên cùng, CTE cấp 2 ở dưới, nối bằng mũi tên “uses”.

5.2. Biểu diễn Window Functions

Window functions (ROW_NUMBER, RANK, LAG, LEAD) thường không thay đổi số lượng bản ghi, chỉ thêm cột tính toán. Đánh dấu bằng Process box với ký hiệu “Window Function” và ghi rõ OVER (PARTITION BY … ORDER BY …).

5.3. Flowchart cho ETL (Extract‑Transform‑Load)

ETL thường bao gồm ba giai đoạn:

1. Extract: Kết nối tới nguồn (database, file, API). Dùng Data Store icon và ký hiệu “Extract”.
2. Transform: Nhiều Process và Decision, có thể bao gồm:
3. Data cleansing (Decision: “Is NULL?” → Process: “Replace with default”)
4. Mapping (Process: “JOIN with lookup table”)
5. Aggregation (Process: “GROUP BY”)
6. Load: Ghi vào target (Data Store “Data Warehouse”).

Vẽ một swimlane diagram (dòng chảy ngang) để tách rõ ràng các bước của từng hệ thống (source, staging, target).

5.4. Tối ưu hoá flowchart để giảm độ phức tạp

• Sử dụng Symbol “Sub‑process”: Khi một phần logic quá dài (ví dụ, một CTE có 15 bước), bạn có thể gộp thành một sub‑process, đánh số (e.g., “Sub‑process 1 – Build sales_summary”) và để chú thích chi tiết ở tài liệu phụ.
• Group các JOIN cùng loại: Nếu có ba INNER JOIN liên tiếp, vẽ chúng trong một Process box duy nhất để giảm số lượng khối.
• Decision Tree Simplification: Khi có nhiều điều kiện AND/OR, hãy chuyển sang dạng Boolean expression trong một diamond thay vì tách thành nhiều diamond.

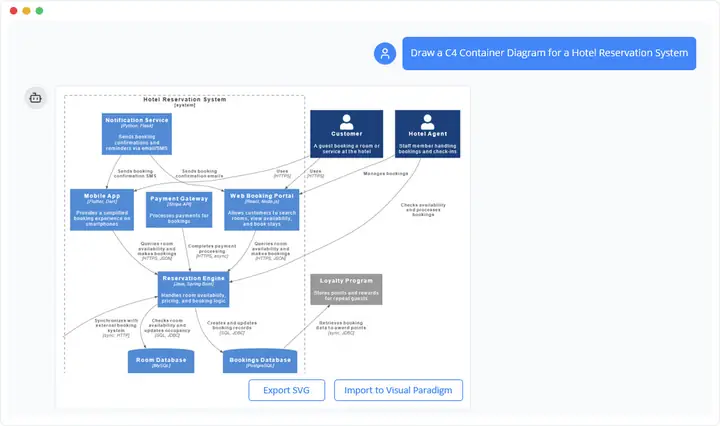

5.5. Tự động sinh flowchart từ SQL

Có thể bạn quan tâm: Cách Vẽ Fibonacci Extension: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Một số công cụ cho phép nhập câu lệnh SQL và tự động tạo sơ đồ:

• SQL Flowchart Generator (online): Nhập SQL, nhận diagram dạng SVG/PNG. Thích hợp cho các truy vấn ngắn.
• DbSchema: Hỗ trợ visual query builder, có thể xuất diagram.
• PlantUML + sql2uml: Chuyển đổi SQL schema thành UML, sau đó vẽ flowchart cho query bằng cách viết mô tả bằng PlantUML.

Tuy nhiên, tự động sinh thường không thể biểu diễn đầy đủ logic quyết định (WHERE, CASE) và cần chỉnh sửa thủ công.

6. Lưu Trữ, Chia Sẻ và Bảo Trì Flowchart SQL

6.1. Định dạng lưu trữ

• .drawio (XML) – Dễ chỉnh sửa trong draw.io.
• .vsdx – Nếu dùng Visio, hỗ trợ version control.
• .svg / .png – Định dạng ảnh dùng cho tài liệu, wiki.
• .md + Mermaid – Đối với dự án sử dụng GitHub, có thể nhúng trực tiếp trong README.

6.2. Quản lý version và review

• Git: Đặt file diagram trong repository, commit mỗi khi có thay đổi query.
• Pull Request Review: Yêu cầu reviewer kiểm tra cả code SQL và flowchart để đảm bảo logic đồng nhất.
• Documentation Wiki: Đính kèm flowchart trong trang mô tả API hoặc báo cáo.

6.3. Đào tạo và chuẩn hoá

• Xây dựng style guide cho flowchart SQL: màu sắc, kích thước ký hiệu, quy tắc đặt tên.
• Tổ chức workshop cho team: cách đọc và viết flowchart, ví dụ thực tế.
• Sử dụng template chung để giảm thời gian tạo mới.

7. Các Sai Lầm Thường Gặp Khi Vẽ Flowchart SQL Và Cách Tránh

Sai Lầm	Mô tả	Cách Khắc Phục
Quá chi tiết	Vẽ từng câu lệnh SQL nhỏ, làm diagram rối mắt.	Tổng hợp các bước liên quan thành một Process; dùng sub‑process cho phần phức tạp.
Thiếu quyết định (Decision)	Không biểu diễn các điều kiện WHERE/CASE, dẫn tới hiểu sai luồng dữ liệu.	Luôn đặt Decision diamond cho mọi điều kiện lọc hoặc phân nhánh.
Không đồng nhất ký hiệu	Dùng hình tròn cho Process, hình chữ nhật cho Decision.	Tuân thủ chuẩn ký hiệu (rectangle = Process, diamond = Decision).
Mũi tên chồng chéo	Đường mũi tên cắt nhau làm khó đọc.	Sử dụng routing points hoặc layer (đặt các Process ở các hàng khác nhau).
Không cập nhật khi query thay đổi	Flowchart lỗi thời, gây nhầm lẫn.	Thiết lập quy trình cập nhật diagram cùng với thay đổi code (pull request).

8. Tổng Kết

Việc vẽ flowchart SQL không chỉ là một hoạt động mỹ thuật mà còn là một phương pháp phân tích, truyền đạt và tối ưu hoá quan trọng trong phát triển hệ thống dữ liệu. Bằng cách:

1. Hiểu rõ khái niệm flowchart và cách chúng liên kết với các thành phần của một truy vấn SQL.
2. Chuẩn bị kỹ lưỡng – phân tách truy vấn, xác định các khối logic, chọn công cụ phù hợp.
3. Thực hiện quy trình vẽ từ Start → Input → Process → Decision → Output một cách có hệ thống.
4. Áp dụng kỹ thuật nâng cao cho sub‑query, CTE, window functions và quy trình ETL.
5. Quản lý, bảo trì và chia sẻ diagram một cách chuyên nghiệp trong môi trường team.

Bạn sẽ có được một tài liệu trực quan, dễ hiểu và có giá trị lâu dài, giúp giảm thiểu lỗi, tăng tốc độ phát triển và nâng cao chất lượng sản phẩm dữ liệu. Hãy bắt đầu áp dụng ngay hôm nay: chọn một truy vấn trong dự án hiện tại, vẽ flowchart theo các bước đã hướng dẫn, và trải nghiệm sự khác biệt mà visualisation mang lại cho công việc của bạn. Chúc bạn thành công!
