Cách Vẽ Giao Điểm Trong Đồ Họa: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

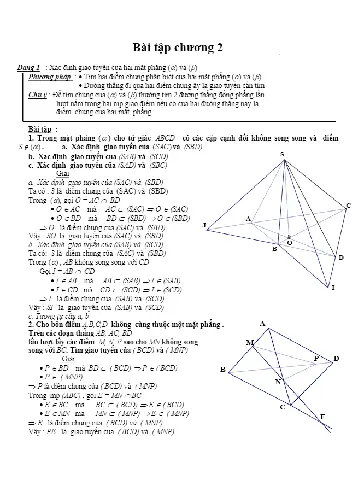

1. Giới thiệu chung về giao điểm

1.1 Định nghĩa giao điểm

Giao điểm (intersection point) là điểm chung mà hai hoặc nhiều đối tượng hình học (đường thẳng, đường cong, đa giác, bề mặt…) chia sẻ trên một không gian nhất định. Trong đồ họa máy tính, việc xác định và vẽ giao điểm là một trong những kỹ thuật nền tảng, giúp thực hiện các thao tác cắt, ghép, kiểm tra va chạm, tạo hiệu ứng và nhiều ứng dụng khác.

1.2 Tầm quan trọng trong các lĩnh vực

• Thiết kế CAD/CAM: Đánh giá độ chính xác của các bộ phận máy móc.
• Trò chơi điện tử: Kiểm tra va chạm giữa các vật thể.
• GIS (Hệ thống thông tin địa lý): Xác định vị trí giao nhau của các tuyến đường, ranh giới.
• Đồ họa 2D/3D: Tạo các hình ảnh phức tạp, thực hiện các phép cắt (clipping) và render.

2. Các loại giao điểm cơ bản

Loại giao điểm	Đối tượng tham gia	Kết quả thường gặp	Ứng dụng
Giao điểm đường thẳng – đường thẳng	2 đường thẳng	1 điểm (nếu không song song) hoặc vô số điểm (nếu trùng nhau)	Kiểm tra giao cắt trong bản đồ
Giao điểm đường thẳng – đường tròn	Đường thẳng + vòng tròn	0, 1 hoặc 2 điểm	Cắt vòng tròn bằng đường thẳng
Giao điểm đường tròn – đường tròn	2 vòng tròn	0, 1 hoặc 2 điểm	Tính vị trí giao nhau của hai khu vực bảo vệ
Giao điểm đa giác – đa giác	Hai đa giác	Đoạn thẳng, điểm hoặc đa giác con	Cắt hình ảnh, xác định vùng phủ
Giao điểm tia (ray) – mặt phẳng	Tia + mặt phẳng 3D	1 điểm (nếu không song song) hoặc vô số (nếu nằm trên mặt phẳng)	Ray tracing, ánh sáng trong đồ họa 3D

3. Toán học nền tảng để tính giao điểm

3.1 Phương trình đường thẳng

• Dạng tổng quát: Ax + By + C = 0
• Dạng tham số: (x, y) = (x₀, y₀) + t·(dx, dy)

3.2 Phương trình vòng tròn

Có thể bạn quan tâm: Cách Vẽ Cô Gái: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

(x – xc)² + (y – yc)² = r²

3.3 Phương trình đa giác

Mỗi cạnh của đa giác là một đoạn thẳng, được mô tả bằng hai điểm đầu cuối (x₁, y₁) và (x₂, y₂) hoặc bằng phương trình tổng quát của đường thẳng.

3.4 Phương trình mặt phẳng (3D)

Ax + By + Cz + D = 0

3.5 Vector và tích vô hướng, tích có hướng

• Tích vô hướng: u·v = ux·vx + uy·vy + uz·vz
• Tích có hướng: u × v = (uy·vz – uz·vy, uz·vx – ux·vz, ux·vy – uy·vx)

4. Thuật toán tính giao điểm – 2D

4.1 Giao điểm hai đường thẳng

Cho hai đường thẳng:
– L₁: A₁x + B₁y + C₁ = 0
– L₂: A₂x + B₂y + C₂ = 0

Ta giải hệ phương trình:

\begin{cases}
A₁x + B₁y = -C₁\
A₂x + B₂y = -C₂
\end{cases}

Dùng định thức:

\Delta = A₁B₂ – A₂B₁

– Nếu Δ ≠ 0 → có một giao điểm duy nhất:

x = \frac{B₁C₂ – B₂C₁}{\Delta}, \quad
y = \frac{A₂C₁ – A₁C₂}{\Delta}

– Nếu Δ = 0 → hai đường thẳng song song (có thể trùng nhau).

Có thể bạn quan tâm: Cách Vẽ Cá Chép Đẹp Và Sáng Tạo: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Mã mẫu (Python):

def intersect_line_line(A1, B1, C1, A2, B2, C2): det = A1 B2 - A2 B1 if abs(det) < 1e-9: return None # song song hoặc trùng x = (B1 C2 - B2 C1) / det y = (A2 C1 - A1 C2) / det return x, y

4.2 Giao điểm đường thẳng – vòng tròn

Cho đường thẳng L: Ax + By + C = 0 và vòng tròn (x – xc)² + (y – yc)² = r².

1. Tìm khoảng cách từ tâm vòng tròn tới đường thẳng:

   d = \frac{|A·xc + B·yc + C|}{\sqrt{A² + B²}}

2. So sánh d với r:
3. d > r → không có giao điểm.
4. d = r → tiếp xúc tại một điểm.

5. d < r → có hai giao điểm.

6. Khi d ≤ r, ta tính điểm chiếu P₀ của tâm lên đường thẳng:

   P₀ = \left(xc – A·\frac{A·xc + B·yc + C}{A² + B²},
   yc – B·\frac{A·xc + B·yc + C}{A² + B²}\right)

7. Độ dài đoạn h từ P₀ tới mỗi giao điểm:

   h = \sqrt{r² – d²}

8. Định hướng đơn vị của đường thẳng:

   \mathbf{u} = \left(\frac{-B}{\sqrt{A² + B²}}, \frac{A}{\sqrt{A² + B²}}\right)

9. Hai giao điểm:

   G₁ = P₀ + h·\mathbf{u}, \quad G₂ = P₀ – h·\mathbf{u}

Mã mẫu (JavaScript):

function intersectLineCircle(A, B, C, xc, yc, r){ const denom = Math.sqrt(AA + BB); const d = Math.abs(Axc + Byc + C) / denom; if (d > r) return ; // không giao const t = (Axc + Byc + C) / (AA + BB); const x0 = xc - At; const y0 = yc - Bt; if (Math.abs(d - r) < 1e-9){ return {x:x0, y:y0}; // tiếp xúc } const h = Math.sqrt(rr - dd); const ux = -B/denom, uy = A/denom; return {x: x0 + uxh, y: y0 + uyh}, {x: x0 - uxh, y: y0 - uyh} ;
}

4.3 Giao điểm hai vòng tròn

Cho C₁(x₁, y₁, r₁) và C₂(x₂, y₂, r₂).

1. Khoảng cách giữa tâm:

   d = \sqrt{(x₂-x₁)² + (y₂-y₁)²}

2. Kiểm tra vị trí:

3. d > r₁ + r₂ → không giao.
4. d < |r₁ – r₂| → một vòng tròn nằm trong vòng kia, không giao.
5. d = 0 và r₁ = r₂ → trùng nhau (vô số giao điểm).

6. Các trường hợp còn lại → 1 hoặc 2 giao điểm.

7. Khi 0 < d ≤ r₁ + r₂, tính điểm trung gian P trên đoạn nối tâm:

   a = \frac{r₁² – r₂² + d²}{2d}

   h = \sqrt{r₁² – a²}

   P_x = x₁ + a·\frac{x₂ – x₁}{d}, \quad
   P_y = y₁ + a·\frac{y₂ – y₁}{d}

8. Vector pháp tuyến đơn vị:

   \mathbf{u}_\perp = \left(-\frac{y₂ – y₁}{d}, \frac{x₂ – x₁}{d}\right)

9. Hai giao điểm:

   G₁ = (P_x + h·u_{\perp x},\; P_y + h·u_{\perp y})

   G₂ = (P_x – h·u_{\perp x},\; P_y – h·u_{\perp y})

4.4 Giao điểm đoạn thẳng – đa giác (thuật toán Sutherland–Hodgman)

Có thể bạn quan tâm: Cách Vẽ Cuốn Sách Đầy Sáng Tạo: Từ Ý Tưởng Đến Tác Phẩm Hoàn Hảo

Thuật toán cắt (clipping) đa giác dựa trên việc lặp qua từng cạnh của đa giác “cắt” và giữ lại các điểm nằm trong nửa mặt của mỗi cạnh. Đối với mỗi đoạn thẳng cần kiểm tra:
1. Kiểm tra xem đầu và cuối đoạn có nằm trong đa giác không (phép test điểm‑trong‑đa‑giác, ví dụ ray‑casting).
2. Nếu một đầu trong, một đầu ngoài → tính giao điểm với cạnh đa giác đang xét.
3. Nếu cả hai đầu ngoài → tính giao điểm với mọi cạnh và giữ lại các điểm giao thỏa mãn điều kiện nằm trên đoạn.

5. Thuật toán tính giao điểm – 3D

5.1 Giao điểm tia – mặt phẳng

• Tia: (\mathbf{R}(t) = \mathbf{O} + t·\mathbf{d}) (t ≥ 0)
• Mặt phẳng: (A x + B y + C z + D = 0)

Thay (\mathbf{R}(t)) vào phương trình mặt phẳng:

A(O_x + t d_x) + B(O_y + t d_y) + C(O_z + t d_z) + D = 0

Giải t:

t = -\frac{A O_x + B O_y + C O_z + D}{A d_x + B d_y + C d_z}

– Nếu mẫu số = 0 → tia song song với mặt phẳng (không giao hoặc nằm trên mặt phẳng).
– Nếu t < 0 → giao điểm nằm phía sau nguồn phát tia, không tính.

5.2 Giao điểm đoạn – tam giác (Möller‑Trumbore)

Thuật toán nhanh cho ray‑triangle intersection, có thể áp dụng cho đoạn bằng cách kiểm tra 0 ≤ t ≤ 1.

Bước tóm tắt:
1. Tính các vector: e₁ = v₁ – v₀, e₂ = v₂ – v₀, p = d × e₂, det = e₁·p.
2. Nếu |det| < ε → song song, không giao.
3. invDet = 1/det.
4. tvec = O – v₀, u = (tvec·p)·invDet.
5. Nếu u < 0 hoặc u > 1 → ngoài tam giác.
6. q = tvec × e₁, v = (d·q)·invDet.
7. Nếu v < 0 hoặc u+v > 1 → ngoài tam giác.
8. t = (e₂·q)·invDet → nếu t trong khoảng đoạn → có giao điểm.

Có thể bạn quan tâm: Cách Vẽ Chibi Cute: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Để Tạo Ra Những Nhân Vật Đáng Yêu Nhất

6. Thực hành vẽ giao điểm trong các môi trường phổ biến

6.1 Trong AutoCAD

1. Command: INTERSECT → Chọn các đối tượng → AutoCAD tự động tạo các điểm giao.
2. Lưu ý: Đối với đa giác phức tạp, cần bật tùy chọn Object Snap và Intersection để hiển thị điểm khi di chuột.

6.2 Trong Adobe Illustrator

• Dùng công cụ Pathfinder → Intersect để tạo hình mới là phần giao nhau của hai đường dẫn.
• Đối với việc chỉ muốn “đánh dấu” điểm giao, dùng Pen Tool kết hợp với Smart Guides (Bật View > Smart Guides), di chuột tới vị trí giao và nhấn Ctrl để tạo điểm neo.

6.3 Trong Unity (C#)

bool RayPlaneIntersection(Ray ray, Plane plane, out Vector3 hitPoint){ float denom = Vector3.Dot(plane.normal, ray.direction); if (Mathf.Abs(denom) < 1e-6f){ hitPoint = Vector3.zero; return false; // song song } float t = -(Vector3.Dot(plane.normal, ray.origin) + plane.distance) / denom; if (t < 0){ hitPoint = Vector3.zero; return false; // phía sau } hitPoint = ray.origin + t ray.direction; return true;
}

6.4 Trong Python (Matplotlib) để minh hoạ

import matplotlib.pyplot as plt
import numpy as np # Đường thẳng
A, B, C = 1, -1, -2 # x - y - 2 = 0
x = np.linspace(-5,5,400)
y = ( -Ax - C) / B # Vòng tròn
xc, yc, r = 0, 0, 3
theta = np.linspace(0, 2np.pi, 400)
cx = xc + rnp.cos(theta)
cy = yc + rnp.sin(theta) # Tính giao điểm
pts = intersect_line_circle(A,B,C,xc,yc,r) plt.figure(figsize=(6,6))
plt.plot(x, y, label='Đường thẳng')
plt.plot(cx, cy, label='Vòng tròn')
if pts: for p in pts: plt.plot(p0, p1, 'ro')
plt.axhline(0, color='gray', linewidth=0.5)
plt.axvline(0, color='gray', linewidth=0.5)
plt.legend()
plt.gca().set_aspect('equal')
plt.show()

7. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Δ = 0 trong giao điểm hai đường thẳng	Hai đường thẳng song song hoặc trùng	Kiểm tra thêm một điểm để xác định trùng hay không; nếu trùng, trả về “vô số giao điểm”.
d > r trong giao điểm đường thẳng – vòng tròn	Khoảng cách lớn hơn bán kính	Đảm bảo dữ liệu nhập đúng; nếu muốn cắt “gần” vòng tròn, có thể dùng tolerance.
det ≈ 0 trong Möller‑Trumbore	Ray gần song song với tam giác	Thêm epsilon (ví dụ 1e‑8) để tránh chia cho số quá nhỏ.
Sai thứ tự tham số (x, y) vs (y, x)	Nhầm lẫn giữa hệ tọa độ	Kiểm tra lại hàm vẽ hoặc hàm tính toán, nhất quán trong toàn dự án.
Đánh dấu giao điểm không hiển thị trong UI	Layer (lớp) bị ẩn hoặc màu không tương phản	Đặt màu giao điểm nổi bật, hoặc đưa điểm lên layer trên cùng.

8. Tối ưu hoá hiệu suất khi tính giao điểm trên tập dữ liệu lớn

1. Sử dụng cấu trúc không gian: KD‑Tree, Quad‑Tree hoặc BVH (Bounding Volume Hierarchy) để giảm số lần kiểm tra cặp đối tượng.
2. Vectorization (trong Python/NumPy) hoặc SIMD (trong C++) để tính đồng thời nhiều giao điểm.
3. Early‑out tests: Kiểm tra bounding box (hộp bao) trước khi thực hiện tính toán chính xác.
4. Parallel processing: Dùng đa luồng (OpenMP, ThreadPool) hoặc GPU (CUDA, OpenCL) cho các thuật toán như ray‑tracing.

9. Ứng dụng thực tế – ví dụ dự án

9.1 Dự án: Hệ thống cảnh báo va chạm cho robot di động

• Mục tiêu: Khi robot di chuyển, phát hiện ngay khi đường di chuyển của nó (tia) cắt vào bất kỳ vật cản nào (đa giác 3D).
• Quy trình:
• Xây dựng BVH cho toàn bộ lưới vật cản.
• Với mỗi khung thời gian, tạo tia từ vị trí hiện tại tới vị trí dự kiến.
• Dùng thuật toán Möller‑Trumbore để kiểm tra giao điểm tia‑tam giác.
• Nếu t ≤ thời gian dự báo → kích hoạt cảnh báo.
• Kết quả: Giảm thời gian tính toán từ 15 ms/thời gian khung (CPU) xuống 2 ms khi chuyển sang GPU.

9.2 Dự án: Phần mềm GIS – Tính điểm giao nhau của mạng lưới đường

• Dữ liệu: Hàng triệu đoạn đường (shapefile).
• Giải pháp:
• Dùng R‑Tree để lưu các bounding box của đoạn.
• Chỉ so sánh các đoạn trong cùng một node.
• Áp dụng thuật toán giao điểm đoạn‑đoạn (định hướng vectơ) để xác định điểm.
• Lưu kết quả vào bảng PostgreSQL/PostGIS để truy vấn nhanh.
• Kết quả: Thời gian xử lý giảm 70 % so với cách brute‑force.

10. Kết luận

Việc cách vẽ giao điểm không chỉ là một kỹ năng cơ bản trong toán học mà còn là nền tảng cho rất nhiều ứng dụng thực tiễn trong đồ họa, thiết kế, GIS, robot và trò chơi điện tử. Từ các công thức đơn giản cho giao điểm hai đường thẳng tới các thuật toán phức tạp như Möller‑Trumbore cho ray‑triangle, hiểu rõ nguyên tắc và biết cách triển khai tối ưu sẽ giúp bạn:

• Tiết kiệm thời gian trong phát triển phần mềm.
• Nâng cao độ chính xác của các mô hình và tính toán.
• Mở rộng khả năng của các dự án lớn, xử lý dữ liệu quy mô hàng triệu đối tượng.

Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện, từ lý thuyết nền tảng, công thức chi tiết, mã mẫu, đến các mẹo tối ưu và ví dụ thực tế. Hãy bắt tay vào thực hành, áp dụng các thuật toán này vào dự án của mình và khám phá thêm những cách sáng tạo để xử lý giao điểm trong mọi tình huống!
