Cách Vẽ Đồ Thị (graph) Với Slope: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong toán học, đặc biệt là trong lĩnh vực giải tích và đại số tuyến tính, slope (độ dốc) là một khái niệm quan trọng giúp chúng ta hiểu và mô tả mối quan hệ giữa các biến số trên mặt phẳng tọa độ. Khi muốn thể hiện một hàm số hay một quan hệ tuyến tính dưới dạng đồ thị, việc nắm vững cách tính và vẽ slope là nền tảng không thể thiếu. Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và có hệ thống về cách vẽ đồ thị (graph) dựa trên slope, từ những kiến thức cơ bản nhất cho tới các kỹ thuật nâng cao, áp dụng trong thực tiễn và các phần mềm hỗ trợ.

1. Khái Niệm Cơ Bản Về Slope

1.1 Định Nghĩa

Slope (độ dốc) của một đoạn thẳng trên mặt phẳng tọa độ là tỉ số giữa độ thay đổi của hoành độ (trục X) và tung độ (trục Y). Công thức tính slope của một đoạn thẳng đi qua hai điểm (A(x_1, y_1)) và (B(x_2, y_2)) là:

m = \frac{y_2 – y_1}{x_2 – x_1}

Trong đó:
– (m) là slope (còn gọi là độ dốc hay gradient).
– (y_2 – y_1) là rise (độ tăng) – sự thay đổi về tung độ.
– (x_2 – x_1) là run (độ chạy) – sự thay đổi về hoành độ.

1.2 Ý Nghĩa Đồ Họa

• Slope dương (+): Đồ thị tăng lên khi di chuyển từ trái sang phải. Độ dốc càng lớn, đường thẳng càng nghiêng lên.
• Slope âm (-): Đồ thị giảm xuống khi di chuyển từ trái sang phải. Độ dốc càng lớn (trong giá trị âm), đường thẳng càng nghiêng xuống.
• Slope bằng 0: Đồ thị là một đường thẳng nằm ngang (hằng số).
• Slope vô hạn (đường thẳng đứng): Khi (x_2 – x_1 = 0), slope không xác định, đồ thị là một đường thẳng đứng.

1.3 Công Thức Đồ Thị Đường Thẳng

Phương trình tổng quát của một đường thẳng trong hệ tọa độ Descartes là:

y = mx + b

Trong đó:
– (m) là slope.
– (b) là intercept, tức giao điểm của đường thẳng với trục Y (tức là giá trị (y) khi (x = 0)).

Có thể bạn quan tâm: Cách Vẽ Goku Super Saiyan Blue: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Hiểu rõ công thức này sẽ giúp bạn vẽ đồ thị một cách nhanh chóng chỉ bằng hai thông tin: slope và intercept.

2. Các Bước Cơ Bản Để Vẽ Đồ Thị Dựa Trên Slope

2.1 Xác Định Slope và Intercept

Giả sử bạn có phương trình (y = 2x + 3):
– Slope (m = 2) (độ dốc dương, đồ thị tăng).
– Intercept (b = 3) (điểm cắt trục Y tại ((0, 3))).

2.2 Vẽ Trục Tọa Độ

1. Kẻ trục X và trục Y: Đánh dấu các đơn vị (có thể là 1 cm = 1 đơn vị hoặc tùy ý).
2. Xác định điểm gốc (0,0): Giao điểm của trục X và trục Y.

2.3 Đánh Dấu Intercept

• Đánh dấu điểm ((0, b)) trên trục Y. Trong ví dụ trên, điểm ((0, 3)).

2.4 Sử Dụng Slope Để Xác Định Điểm Khác

• Từ điểm ((0, 3)), áp dụng slope (m = 2). Điều này có nghĩa là “rise” = 2 và “run” = 1.
• Di chuyển sang phải 1 đơn vị (run = 1) và lên 2 đơn vị (rise = 2) → điểm mới ((1, 5)).
• Đánh dấu điểm ((1, 5)) trên đồ thị.

2.5 Kẻ Đường Thẳng

Có thể bạn quan tâm: Cách Vẽ Goku Phần 3: Hoàn Thiện Đường Nét Và Tô Màu Đỉnh Cao

• Dùng thước kẻ một đường thẳng qua hai điểm đã đánh dấu ((0, 3)) và ((1, 5)).
• Kéo dài đường thẳng ra hai phía để có một đoạn dài, giúp quan sát xu hướng tăng/giảm.

2.6 Kiểm Tra Lại

• Đối với độ dốc âm, ví dụ (y = -\frac{1}{2}x + 4):
• Slope (m = -\frac{1}{2}) → “rise” = -1, “run” = 2.
• Bắt đầu từ ((0, 4)), di chuyển sang phải 2 đơn vị và xuống 1 đơn vị → ((2, 3)).
• Đánh dấu và nối.

3. Vẽ Đồ Thị Đường Thẳng Khi Biết Hai Điểm

Khi bạn không có dạng (y = mx + b) mà chỉ biết hai điểm (A(x_1, y_1)) và (B(x_2, y_2)), các bước thực hiện:

1. Tính slope: (m = \frac{y_2 – y_1}{x_2 – x_1}).
2. Xác định intercept: Dùng một trong hai điểm để giải phương trình (y = mx + b) → (b = y_1 – m x_1).
3. Vẽ đồ thị: Như các bước trong phần 2.

Ví dụ: Hai điểm (A(2, 1)) và (B(5, 7)).

• Tính slope: (m = \frac{7 – 1}{5 – 2} = \frac{6}{3} = 2).
• Tìm intercept: (b = 1 – 2 \times 2 = 1 – 4 = -3).
• Phương trình: (y = 2x – 3).
• Vẽ như trên: Điểm cắt trục Y tại ((0, -3)), sau đó dùng slope 2 để xác định các điểm khác.

4. Đồ Thị Hàm Số Không Tuyến Tính Và Slope

4.1 Định Nghĩa Đạo Hàm

Trong giải tích, slope của một hàm số tại một điểm cụ thể chính là đạo hàm của hàm số tại điểm đó:

m = f'(x_0)

Đạo hàm cho ta độ thay đổi tức thời, tức là slope của tiếp tuyến tại (x = x_0).

4.2 Cách Vẽ Đồ Thị Hàm Số Với Đạo Hàm

1. Xác định hàm số: Ví dụ (f(x) = x^2).
2. Tính đạo hàm: (f'(x) = 2x). Đạo hàm này cho slope tại mỗi điểm (x).
3. Chọn các giá trị (x): Lấy một số điểm (ví dụ: (-2, -1, 0, 1, 2)).
4. Tính (y = f(x)) và slope (m = f'(x)) tại các điểm.
5. Vẽ các điểm trên đồ thị và kẻ tiếp tuyến tại mỗi điểm nếu muốn.

Ví dụ chi tiết:

(x)	(f(x)=x^2)	(f'(x)=2x) (slope)
-2	4	-4
-1	1	-2
0	0	0
1	1	2
2	4	4

• Vẽ các điểm ((-2,4), (-1,1), (0,0), (1,1), (2,4)) để có đồ thị parabol.
• Đối với mỗi điểm, vẽ một đường thẳng nhỏ (tiếp tuyến) có slope tương ứng.

4.3 Ứng Dụng Thực Tiễn

• Kỹ thuật: Đánh giá độ dốc của đường cong trong thiết kế máy móc.
• Kinh tế: Đánh giá tốc độ tăng trưởng lợi nhuận (đạo hàm của hàm lợi nhuận).
• Khoa học dữ liệu: Gradient descent – thuật toán tối ưu dựa trên slope của hàm mất mát.

5. Vẽ Đồ Thị Bằng Phần Mềm

Có thể bạn quan tâm: Cách Vẽ Goku Lúc Nhỏ: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Những Bức Tranh Đầy Sắc Màu

5.1 Microsoft Excel

1. Nhập dữ liệu: Cột A là giá trị (x), cột B là (y = mx + b) (hoặc công thức hàm số).
2. Chọn dữ liệu → Insert → Scatter (XY) Chart.
3. Thêm Trendline: Click vào điểm dữ liệu → Add Trendline → Linear → Display Equation on chart (hiển thị (y = mx + b)).
4. Kiểm tra slope: Giá trị (m) sẽ hiện ra trên biểu đồ.

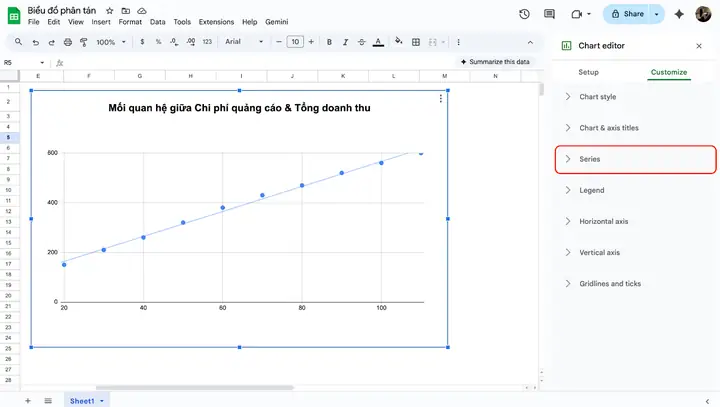

5.2 Google Sheets

• Tương tự Excel, nhưng sử dụng Insert → Chart → Scatter Chart và Customize → Series → Trendline.

5.3 Desmos (Web)

1. Vào trang desmos.com/calculator.
2. Nhập phương trình: y = 2x + 3.
3. Đồ thị sẽ tự động hiện ra. Dùng công cụ “point” để đánh dấu các điểm dựa trên slope.

5.4 Python (Matplotlib)

import matplotlib.pyplot as plt
import numpy as np # Định nghĩa hàm
def line(x, m, b): return mx + b # Tham số
m = 2
b = 3
x = np.linspace(-10, 10, 400) plt.figure(figsize=(8,6))
plt.plot(x, line(x, m, b), label=f'y = {m}x + {b}')
plt.scatter(0, b, color='red') # intercept
plt.scatter(1, line(1, m, b), color='green') # một điểm khác dựa trên slope
plt.title('Đồ thị đường thẳng với slope')
plt.xlabel('x')
plt.ylabel('y')
plt.grid(True)
plt.legend()
plt.show()

Kết quả: Đồ thị hiển thị đường thẳng với slope 2, cùng các điểm đánh dấu.

6. Các Trường Hợp Đặc Biệt

6.1 Đường Thẳng Ngang và Đứng

• Ngang: (m = 0). Phương trình dạng (y = b). Đơn giản: Vẽ một đường thẳng ngang qua điểm ((0, b)).
• Đứng: (x = a). Không có dạng (y = mx + b). Độ dốc không xác định. Vẽ một đường thẳng đứng qua ((a, 0)).

6.2 Độ Dốc Phân Thức

Khi slope là một phân số, ví dụ (m = \frac{3}{4}):
– Rise = 3, Run = 4.
– Từ một điểm đã biết, di chuyển sang phải 4 đơn vị, lên 3 đơn vị để xác định điểm tiếp theo.

Có thể bạn quan tâm: Cách Vẽ Goku Cấp Blue: Hướng Dẫn Từng Bước Đầy Chi Tiết Để Tạo Ra Kiệt Tác Anime

6.3 Độ Dốc Âm và Số Thực

Nếu slope là số thực âm, ví dụ (-2.5):
– Rise = -2.5 (xuống 2.5 đơn vị), Run = 1 (đi sang phải 1 đơn vị). Hoặc bạn có thể nhân cả numerator và denominator để tránh số thập phân: (-5/2) → Rise = -5, Run = 2.

6.4 Độ Dốc và Khoảng Cách Giữa Hai Điểm

Khi cần vẽ một đoạn thẳng có độ dài cụ thể, bạn có thể dùng công thức khoảng cách Euclid:

d = \sqrt{(x_2 – x_1)^2 + (y_2 – y_1)^2}

Kết hợp với slope, bạn có thể giải hệ phương trình để tìm điểm còn lại.

7. Lỗi Thường Gặp Khi Vẽ Đồ Thị Với Slope

Lỗi	Mô tả	Cách khắc phục
Nhầm “rise” và “run”	Đổi ngược chiều lên và sang phải.	Luôn nhớ: rise = thay đổi y, run = thay đổi x.
Bỏ qua dấu âm	Khi slope âm, chỉ di chuyển lên mà không xuống.	Ghi lại dấu của slope trước khi thực hiện.
Đặt sai intercept	Đánh dấu điểm cắt trục Y sai vị trí.	Kiểm tra lại giá trị (b) trong phương trình.
Không mở rộng đường thẳng đủ	Đoạn thẳng quá ngắn, không thể nhìn rõ xu hướng.	Kéo dài ít nhất 2-3 đơn vị mỗi phía.
Sai quy mô trục	Đơn vị trục X và Y không đồng nhất, gây sai lệch độ dốc.	Đặt tỉ lệ trục sao cho 1 đơn vị X và Y có chiều dài tương đương (hoặc cân nhắc tỉ lệ phù hợp).

8. Thực Hành: 10 Bài Tập Vẽ Đồ Thị Với Slope

1. Bài 1: Vẽ đồ thị của (y = -3x + 2).
2. Bài 2: Đường thẳng đi qua điểm ((4, -1)) và có slope (m = \frac{1}{2}).
3. Bài 3: Vẽ đồ thị hàm số (y = 0.5x – 4) và chỉ ra điểm cắt trục X.
4. Bài 4: Tìm phương trình đường thẳng đi qua ((-2, 5)) và ((3, -1)). Sau đó vẽ đồ thị.
5. Bài 5: Đối với hàm số (f(x) = x^3), tính slope tại (x = 1) và vẽ tiếp tuyến tại điểm đó.
6. Bài 6: Vẽ một đường thẳng đứng qua (x = 3).
7. Bài 7: Đồ thị hàm số (y = -\frac{2}{3}x + 7) và xác định góc tạo với trục X. (Góc (\theta = \arctan(m))).
8. Bài 8: Dùng Excel để vẽ đồ thị của (y = 4x – 5) và hiển thị slope.
9. Bài 9: Vẽ đồ thị hàm số (y = \sin(x)) và chỉ ra slope tại (x = \pi/4) (dùng đạo hàm).
10. Bài 10: Cho hai đoạn thẳng có slope (m_1 = 2) và (m_2 = -\frac{1}{2}). Vẽ chúng trên cùng một hệ trục và chỉ ra điểm giao nhau (nếu có).

Hãy tự thực hiện các bài tập này, sau đó kiểm tra đáp án bằng cách sử dụng phần mềm vẽ đồ thị hoặc tính toán tay.

9. Ứng Dụng Thực Tế Của Slope Trong Các Lĩnh Vực

9.1 Kỹ Thuật Xây Dựng

• Độ dốc đường: Khi thiết kế đường cao tốc, cần tính slope để đảm bảo an toàn và thoải mái cho lái xe.
• Độ dốc mái nhà: Để thoát nước, kiến trúc sư tính slope của mái nhà (thường là 1-2%).

9.2 Kinh Tế Và Tài Chính

• Biểu đồ lợi nhuận: Slope của đường lợi nhuận thể hiện tốc độ tăng trưởng.
• Phân tích chi phí: Độ dốc của đường chi phí biến đổi cho biết chi phí tăng thêm khi sản xuất thêm một đơn vị.

9.3 Khoa Học Dữ Liệu

• Gradient Descent: Thuật toán tối ưu trong học máy dựa trên việc di chuyển ngược lại hướng của gradient (slope) để giảm hàm mất mát.

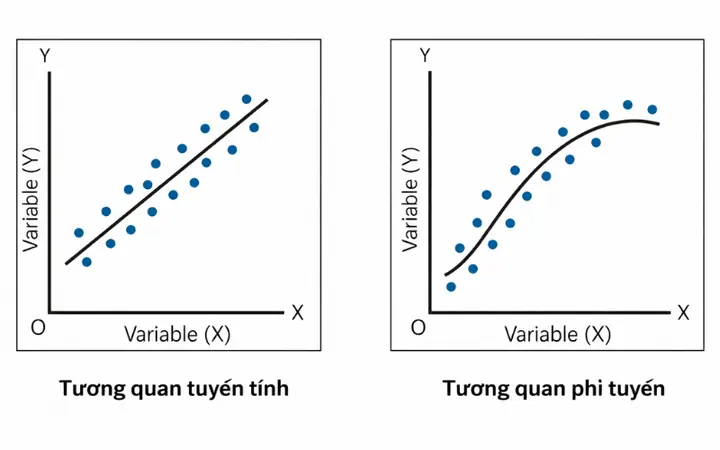

• Regression Line: Đường hồi quy tuyến tính có slope đại diện cho mối quan hệ trung bình giữa biến độc lập và phụ thuộc.

9.4 Y học

• Độ dốc của đường cong thuốc: Đánh giá tốc độ thay đổi nồng độ thuốc trong máu.
• Đồ thị tăng trưởng chiều cao trẻ em: Slope cho biết tốc độ tăng trưởng trong các giai đoạn.

10. Tổng Kết

Việc vẽ đồ thị với slope không chỉ là một kỹ năng cơ bản trong toán học mà còn là công cụ mạnh mẽ giúp chúng ta phân tích, dự đoán và tối ưu trong rất nhiều lĩnh vực. Từ việc tính toán đơn giản bằng tay, tới việc sử dụng các phần mềm như Excel, Desmos, Python, chúng ta đều có thể hiện thực hóa các khái niệm toán học thành hình ảnh trực quan, dễ hiểu.

Những điểm cốt lõi cần ghi nhớ:

1. Công thức slope: (m = \frac{\Delta y}{\Delta x}).
2. Phương trình đường thẳng: (y = mx + b).
3. Rise-Run: Khi slope là phân số, dùng rise và run để di chuyển trên đồ thị.
4. Đạo hàm: Đối với hàm số không tuyến tính, slope tại mỗi điểm là đạo hàm.
5. Công cụ hỗ trợ: Excel, Desmos, Python, Google Sheets giúp vẽ nhanh và kiểm tra độ chính xác.

Bằng việc luyện tập thường xuyên qua các bài tập và áp dụng vào thực tiễn, bạn sẽ nhanh chóng trở thành người “thợ thủ công” vững vàng trong việc vẽ và phân tích đồ thị dựa trên slope. Chúc bạn thành công và luôn có những khám phá mới trong thế giới của các đường thẳng và độ dốc!
