Cách Vẽ Hệ Quy Chiếu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu tổng quan về hệ quy chiếu

Hệ quy chiếu (coordinate system) là nền tảng của mọi công việc liên quan đến đồ họa, thiết kế kỹ thuật, bản đồ học, và thậm chí là lập trình máy tính. Khi chúng ta nói “vẽ hệ quy chiếu”, thực chất là xây dựng một không gian mà trong đó các điểm, đường thẳng, hình dạng có thể được mô tả một cách chính xác bằng các giá trị số. Hệ quy chiếu giúp chúng ta:

• Xác định vị trí của các đối tượng trong không gian 2D hoặc 3D.
• Định hướng các trục để thực hiện các phép biến đổi như dịch chuyển, quay, co giãn.
• Chuẩn hoá dữ liệu, giúp các phần mềm và các nhà thiết kế khác nhau có thể trao đổi thông tin một cách nhất quán.

Có nhiều loại hệ quy chiếu khác nhau, tùy thuộc vào mục đích sử dụng: hệ quy chiếu Đề Tạ (Cartesian), hệ quy chiếu Định Cư (Polar), hệ quy chiếu Địa Lý (Geodetic), hệ quy chiếu Đồ Họa (Screen/Pixel) và hệ quy chiếu 3D (World, View, Projection). Bài viết này sẽ tập trung vào cách vẽ hệ quy chiếu Đề Tạ trong môi trường 2D, đồng thời mở rộng sang một số ứng dụng thực tiễn và kỹ thuật nâng cao.

2. Các thành phần cơ bản của hệ quy chiếu Đề Tạ

2.1. Trục hoành (X) và trục tung (Y)

• Trục hoành (X): thường nằm ngang, chạy từ trái sang phải. Giá trị dương nằm ở phía bên phải gốc tọa độ, giá trị âm ở phía bên trái.
• Trục tung (Y): thường nằm dọc, chạy từ dưới lên trên. Giá trị dương nằm ở phía trên gốc, giá trị âm ở phía dưới.

Hai trục này giao nhau tại gốc tọa độ (0,0), là điểm tham chiếu duy nhất cho toàn bộ hệ thống.

2.2. Đơn vị đo

• Đơn vị chiều dài: có thể là millimeter, centimeter, inch, pixel, hoặc bất kỳ đơn vị nào phù hợp với dự án.
• Tỷ lệ (scale): quan trọng khi vẽ trên giấy hoặc màn hình. Ví dụ, 1 cm trên bản vẽ có thể tương đương với 1 m thực tế (tỷ lệ 1:100).

2.3. Các nhãn và dấu hiệu

Có thể bạn quan tâm: Cách Vẽ Hòn Trống Mái Đẹp Và Chuyên Nghiệp: Hướng Dẫn Từ A Đến Z

• Nhãn trục: ghi rõ tên trục (X, Y) và đơn vị đo.
• Mốc (tick marks): các dấu chia nhỏ trên trục, giúp xác định vị trí chính xác.
• Lưới (grid): các đường kẻ phụ trợ, thường được vẽ nhẹ để không làm rối mắt nhưng hỗ trợ việc căn chỉnh.

2.4. Các quy tắc chuẩn

• Trục X luôn nằm ngang, trục Y luôn nằm dọc (trong hệ 2D thông thường).
• Góc giữa X và Y luôn là 90° (vuông góc).
• Độ dài các mốc nên đồng đều và phù hợp với tỷ lệ đã chọn.

3. Chuẩn bị công cụ và vật liệu

Loại công cụ	Mô tả	Ghi chú
Bảng vẽ (drafting table)	Bàn vẽ có góc nghiêng, giúp mắt thoải mái.	Đối với vẽ tay.
Thước kẻ (ruler)	Thước thẳng, độ dài 30 cm hoặc 1 m.	Chọn thước có độ chính xác cao, thường là thước kim loại.
Compas	Dùng để vẽ các vòng tròn, arcs.	Không cần thiết cho hệ quy chiếu cơ bản, nhưng hữu ích khi mở rộng.
Bút chì (HB, 2B)	Dùng để phác thảo nhẹ.	Dùng bút chì mềm (2B) cho các đường kẻ nhẹ, HB cho đường chính.
Bút mực (fineliner)	Dùng để tô đậm các đường chính.	Độ dày 0.3–0.5 mm thường phù hợp.
Giấy vẽ (A4, A3, hoặc bản vẽ kỹ thuật)	Giấy có độ dày và độ mịn phù hợp.	Đối với bản vẽ kỹ thuật, thường dùng giấy ISO A1 hoặc A0.
Phần mềm CAD (AutoCAD, SolidWorks, Fusion 360) hoặc đồ họa (Illustrator, CorelDRAW)	Dùng để vẽ hệ quy chiếu trên máy tính.	Lựa chọn phần mềm tùy thuộc vào nhu cầu và ngân sách.

4. Các bước vẽ hệ quy chiếu bằng tay

Bước 1: Xác định kích thước giấy và tỷ lệ

1. Đo kích thước giấy (ví dụ: 21 cm × 29,7 cm cho A4).
2. Quyết định tỷ lệ: nếu bạn muốn vẽ một khu vực 10 m × 10 m trên giấy A4, tỷ lệ sẽ là 1 cm = 1 m (1:100).

Bước 2: Vẽ các đường viền và đánh dấu lề

1. Dùng thước và bút chì vẽ một hình chữ nhật cách lề 2 cm từ mỗi cạnh giấy.
2. Đây là khung vẽ (drawing area) nơi hệ quy chiếu sẽ được đặt.

Bước 3: Xác định vị trí gốc tọa độ

1. Đánh dấu trung tâm của khung vẽ (hoặc vị trí mong muốn).
2. Dùng thước kéo một đường thẳng ngang qua gốc (đánh dấu “0” trên trục X).
3. Dùng thước kéo một đường thẳng dọc qua gốc (đánh dấu “0” trên trục Y).

Bước 4: Vẽ trục X và trục Y

Có thể bạn quan tâm: Cách Vẽ Hình Ảnh 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Trục X: Kéo một đường thẳng dài 80% chiều rộng khung vẽ, bắt đầu từ gốc sang phải và trái.
2. Trục Y: Kéo một đường thẳng dài 80% chiều cao khung vẽ, bắt đầu từ gốc lên trên và xuống dưới.

Bước 5: Đánh dấu các mốc (tick marks)

1. Chọn khoảng cách mốc phù hợp với tỷ lệ (ví dụ: mỗi 1 cm = 1 m, thì mỗi mốc có thể là 1 cm).
2. Dùng thước và bút chì vẽ các tick marks ngắn (0,5 cm) dọc theo trục X và Y, cả hai phía gốc.
3. Đánh số các mốc: bắt đầu từ 0 ở gốc, sau đó 1, 2, 3… theo chiều dương, -1, -2… theo chiều âm.

Bước 6: Vẽ lưới (grid) (tùy chọn)

1. Nếu cần, kéo các đường nhẹ (bằng bút chì) song song với trục X và Y qua các mốc.
2. Đảm bảo độ đậm nhẹ vừa phải để không làm mất tập trung vào các đường chính.

Bước 7: Thêm nhãn và tiêu đề

1. Viết “X (cm)” hoặc “X (m)” bên phía cuối trục X.
2. Viết “Y (cm)” hoặc “Y (m)” bên phía cuối trục Y.
3. Đặt tiêu đề cho bản vẽ ở phía trên cùng (ví dụ: “Hệ Quy Chiếu Đề Tạ – Dự Án Xây Dựng”).

Bước 8: Tô đậm các đường chính

1. Dùng bút mực (fineliner) để đi lại các đường trục X, Y, và gốc.
2. Xóa các nét phác thảo nhẹ còn lại bằng tẩy.

Bước 9: Kiểm tra độ chính xác

1. Đo lại các khoảng cách giữa các mốc bằng thước.
2. Đảm bảo không có sai lệch lớn hơn 0,2 mm (đối với bản vẽ kỹ thuật).

5. Vẽ hệ quy chiếu trong phần mềm CAD

5.1. Tạo một bản vẽ mới

1. Mở AutoCAD → “New Drawing”.
2. Chọn đơn vị (Units) → đặt sang “Metric” hoặc “Imperial” tùy nhu cầu.

5.2. Thiết lập lưới và snap

Có thể bạn quan tâm: Cách Vẽ Hình Đáng Yêu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Grid: GRID → đặt khoảng cách lưới (ví dụ 10) và độ chia (subdivisions) là 5.
• Snap: SNAP → bật và đặt khoảng cách snap tương tự lưới để vẽ chính xác.

5.3. Vẽ trục X và Y

1. Dùng lệnh LINE.
2. Nhập tọa độ bắt đầu (0,0) → nhập tọa độ kết thúc (100,0) cho trục X.
3. Nhập lại (0,0) → (0,100) cho trục Y.

5.4. Thêm các mốc

• Dùng lệnh ARRAY hoặc COPY để sao chép các tick marks ngắn dọc theo trục.
• Đặt BLOCK cho một tick mark (độ dài 2 đơn vị).
• Sử dụng ARRAY để tạo một dãy các tick marks đều đặn.

5.5. Gắn nhãn

• Dùng lệnh TEXT hoặc MTEXT.
• Đặt nhãn “X” ở cuối trục X, “Y” ở cuối trục Y.
• Đánh số các mốc bằng cách nhập các giá trị tương ứng (0, 1, 2,…).

5.6. Tạo lưới (optional)

• Dùng lệnh HATCH với kiểu “ANSI31” (lưới ngang) và “ANSI32” (lưới dọc).
• Áp dụng cho vùng giữa các mốc nếu cần.

5.7. Lưu và xuất bản

• Lưu file dưới định dạng DWG.
• Để chia sẻ, xuất ra PDF hoặc PNG: EXPORTPDF hoặc PLOT.

6. Ứng dụng thực tiễn của hệ quy chiếu

6.1. Trong kiến trúc và xây dựng

Có thể bạn quan tâm: Cách Vẽ Hình Đám Mây Đơn Giản, Chi Tiết Và Sáng Tạo Cho Mọi Đối Tượng

• Bản vẽ mặt bằng: Hệ quy chiếu giúp xác định vị trí tường, cột, cửa ra vào.
• Mô hình 3D: Hệ quy chiếu 3D (World, View, Projection) chuyển đổi từ mô hình thực tế sang hình ảnh trên màn hình.

6.2. Trong GIS (Geographic Information System)

• Hệ quy chiếu địa lý (UTM, WGS84) dùng để ghép các lớp bản đồ lại với nhau.
• Khi vẽ bản đồ, các toạ độ địa lý (kinh độ, vĩ độ) được chuyển đổi sang hệ quy chiếu phẳng (Mercator, Lambert).

6.3. Trong lập trình game và đồ họa máy tính

• Screen coordinates: (0,0) thường ở góc trên bên trái màn hình, trục Y tăng xuống.
• World coordinates: dùng để mô tả vị trí thực trong không gian 3D, sau đó qua ma trận biến đổi (model, view, projection) để chuyển sang screen coordinates.

6.4. Trong robot và tự động hoá

• Robot cần biết vị trí hiện tại trong hệ quy chiếu để di chuyển chính xác.
• Các cảm biến (LIDAR, camera) cung cấp dữ liệu điểm trong hệ quy chiếu cảm biến, sau đó chuyển sang hệ quy chiếu toàn cục để lập bản đồ.

7. Các lỗi thường gặp khi vẽ hệ quy chiếu và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Trục không vuông góc	Dùng thước không thẳng hoặc không cân bằng lực kéo	Kiểm tra lại bằng thước góc 90°, dùng kẹp giấy để cố định.
Mốc không đều	Đặt tick marks bằng tay mà không dùng công cụ sao chép	Sử dụng ARRAY trong CAD hoặc dùng thước chia đều khi vẽ tay.
Nhãn sai vị trí	Quên tính offset khi đặt nhãn	Đánh dấu vị trí chính xác trước, dùng thước đo khoảng cách.
Đơn vị không thống nhất	Sử dụng nhiều đơn vị (cm, mm) trong cùng một bản vẽ	Xác định một đơn vị chuẩn và ghi rõ trong tiêu đề.
Lưới quá dày, làm mất tập trung	Dùng bút mực quá dày cho lưới	Chọn bút chì nhẹ hoặc giảm độ đậm của lưới trong CAD.

8. Mở rộng: Vẽ hệ quy chiếu polar và 3D

8.1. Hệ quy chiếu polar

• Thành phần: bán kính (r) và góc (θ).
• Cách vẽ:
• Vẽ một trục thẳng (trục θ) và một vòng tròn đồng tâm (r = 1, 2, 3…).
• Đánh dấu các góc (0°, 30°, 60°, …) quanh vòng tròn.
• Các điểm được xác định bằng cách đo bán kính từ gốc và góc từ trục θ.

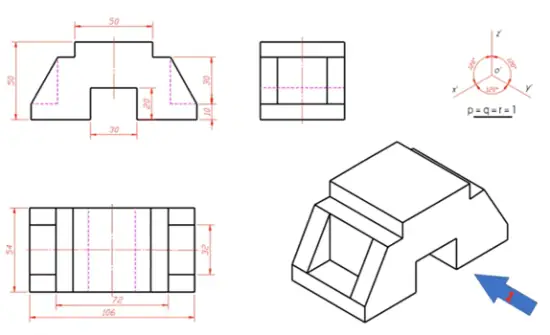

8.2. Hệ quy chiếu 3D (World, View, Projection)

1. World Coordinate System (WCS): hệ quy chiếu toàn cục, thường có trục X, Y, Z vuông góc nhau.
2. View Coordinate System (VCS): hệ quy chiếu của camera, có thể xoay, dịch chuyển để lấy góc nhìn mong muốn.
3. Projection: chuyển đổi từ 3D sang 2D (orthographic hoặc perspective).

Quy trình:
– Định nghĩa ma trận mô hình (Model Matrix) để đặt đối tượng trong WCS.
– Định nghĩa ma trận nhìn (View Matrix) để đặt vị trí và hướng của camera.
– Định nghĩa ma trận chiếu (Projection Matrix) để quyết định cách hiển thị (độ sâu, góc nhìn).

Công thức (đối với perspective projection):

P = \begin{bmatrix}
\frac{1}{\tan(\frac{fov}{2}) \cdot a} & 0 & 0 & 0\
0 & \frac{1}{\tan(\frac{fov}{2})} & 0 & 0\
0 & 0 & \frac{z_{far}+z_{near}}{z_{near}-z_{far}} & \frac{2z_{far}z_{near}}{z_{near}-z_{far}}\
0 & 0 & -1 & 0
\end{bmatrix}

Trong đó:
– fov = góc nhìn theo chiều dọc,
– a = tỉ lệ khung hình (aspect ratio),
– z_near, z_far = khoảng cách gần và xa.

Sau khi nhân các ma trận này với tọa độ 4D (x, y, z, 1), ta thu được tọa độ trong không gian màn hình.

9. Thực hành: Bài tập tự luyện

1. Vẽ hệ quy chiếu 2D trên giấy A3 với tỷ lệ 1 cm = 5 m, đánh dấu các mốc mỗi 2 cm.
2. Tạo một bản vẽ CAD: vẽ trục X, Y, thêm 10 tick marks mỗi phía, và gắn nhãn từ -5 đến 5.
3. Chuyển đổi tọa độ polar sang Cartesian: cho điểm (r = 4, θ = 45°), tính (x, y) và đánh dấu trên hệ quy chiếu Cartesian.
4. Mô phỏng 3D: trong phần mềm Blender, tạo một khối lập phương, đặt camera ở vị trí (10, 10, 10) nhìn về gốc, và xuất hình ảnh. Nhận diện các trục X, Y, Z trong viewport.

10. Kết luận

Việc vẽ hệ quy chiếu không chỉ là một kỹ năng cơ bản trong thiết kế kỹ thuật mà còn là nền tảng cho nhiều lĩnh vực hiện đại như GIS, đồ họa máy tính, robot và tự động hoá. Khi bạn nắm vững các nguyên tắc:

• Xác định đúng tỷ lệ và đơn vị,
• Vẽ chính xác các trục và mốc,
• Sử dụng công cụ thích hợp (bằng tay hoặc phần mềm),

bạn sẽ có thể tạo ra các bản vẽ sạch sẽ, chính xác và dễ dàng chia sẻ. Hãy luyện tập thường xuyên, chú ý tới từng chi tiết nhỏ như độ dày đường kẻ, vị trí nhãn, và luôn kiểm tra lại độ chính xác. Khi đã thành thạo, bạn sẽ cảm nhận được sức mạnh của hệ quy chiếu trong việc biến những ý tưởng trừu tượng thành các mô hình thực tế, hỗ trợ quyết định thiết kế và triển khai dự án một cách hiệu quả.
