Cách Vẽ Hệ Thấu Kính: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về hệ thấu kính

Hệ thấu kính (lens system) là một trong những thành phần quan trọng nhất trong lĩnh vực quang học, được áp dụng rộng rãi trong các thiết bị như máy ảnh, kính hiển vi, kính thiên văn, mắt kính, và cả trong các hệ thống laser. Việc vẽ hệ thấu kính không chỉ giúp chúng ta hiểu rõ cách các thấu kính tương tác với ánh sáng mà còn là nền tảng để thiết kế các hệ thống quang học phức tạp, tối ưu hoá hiệu suất và giảm thiểu các lỗi quang học như aberration (độ lệch hình ảnh).

Bài viết này sẽ hướng dẫn chi tiết cách vẽ hệ thấu kính, từ những kiến thức nền tảng như công thức hình học quang học, các loại thấu kính, các tham số quan trọng, cho tới các bước thực hiện vẽ trên giấy và trên phần mềm CAD/Optical Design. Bạn sẽ được cung cấp một quy trình chuẩn, kèm theo các ví dụ thực tế, lưu ý và mẹo để tránh những sai lầm thường gặp.

Lưu ý: Bài viết này hướng tới độc giả có kiến thức nền tảng về quang học (độ dày 1-2 năm đại học) và muốn nâng cao kỹ năng thiết kế hệ thống thấu kính. Nếu bạn mới bắt đầu, hãy xem phần “Kiến thức cơ bản” trước khi tiếp tục.

2. Kiến thức cơ bản về thấu kính

2.1. Định nghĩa thấu kính

Thấu kính là một vật thể trong suốt có bề mặt cong, làm thay đổi hướng của tia sáng khi chúng đi qua, dựa trên hiện tượng khúc xạ. Hai loại thấu kính phổ biến nhất là:

Loại thấu kính	Hình dạng bề mặt	Đặc điểm	Ứng dụng
Thấu kính hội tụ (convex)	Hai mặt lồi hoặc một mặt lồi và một mặt phẳng	Tập trung tia sáng tới một điểm (điểm tiêu)	Máy ảnh, kính hiển vi, mắt kính cận
Thấu kính phân kỳ (concave)	Hai mặt lõm hoặc một mặt lõm và một mặt phẳng	Phân tán tia sáng, làm cho các tia hội tụ ra	Ống kính kính viễn vọng, kính mắt viễn

2.2. Tham số quan trọng

Có thể bạn quan tâm: Cách Vẽ Hệ Số Góc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Tham số	Ký hiệu	Đơn vị	Ý nghĩa
Tiêu cự	f	mm	Khoảng cách từ trung tâm thấu kính tới tiêu điểm (đối với thấu kính hội tụ là dương, thấu kính phân kỳ là âm)
Độ mạnh	φ	diop	φ = 1/f (f tính bằng mét)
Độ mở (Aperture)	D	mm	Đường kính thực tế của thấu kính
Số F (F-number)	F	–	F = f/D, liên quan tới độ sáng của hệ thống
Khoảng cách tiêu	s’	mm	Khoảng cách từ thấu kính tới điểm ảnh thực
Khoảng cách vật	s	mm	Khoảng cách từ thấu kính tới vật thể
Hệ số khúc xạ	n	–	Tỷ lệ tốc độ ánh sáng trong môi trường so với trong không khí (thường n ≈ 1.5 cho kính BK7)
Rho (bán kính cong)	R	mm	Bán kính của bề mặt thấu kính, có dấu dương nếu bề mặt lồi, âm nếu lõm

2.3. Công thức cơ bản

• Định luật khúc xạ Snell:

  n_1 \sin \theta_1 = n_2 \sin \theta_2

• Công thức thấu kính mỏng:

  \frac{1}{f} = (n-1)\left(\frac{1}{R_1} – \frac{1}{R_2}\right)

• Công thức kính thấu:

  \frac{1}{s} + \frac{1}{s’} = \frac{1}{f}

• Kích thước hình ảnh (magnification):

  M = \frac{h’}{h} = -\frac{s’}{s}

3. Các bước chuẩn bị trước khi vẽ

3.1. Xác định mục tiêu thiết kế

• Mục đích sử dụng: Ảnh chụp, quan sát vi mô, chiếu laser, v.v.
• Yêu cầu hình ảnh: Độ phân giải, độ phóng đại, độ sáng, độ méo (aberration) chấp nhận được.
• Ràng buộc vật lý: Kích thước tối đa, trọng lượng, chi phí.

3.2. Lựa chọn loại thấu kính và vật liệu

• Vật liệu kính: BK7, Fused Silica, SF10, etc. (tùy vào chỉ số khúc xạ và truyền nhiễu).
• Loại thấu kính: Mỏng (thin lens), dày (thick lens), aspheric (bề mặt không cầu), achromatic (khử màu).

3.3. Thu thập dữ liệu đầu vào

Dữ liệu	Nguồn
Độ mạnh (diop)	Yêu cầu thiết kế
Tiêu cự mong muốn	Tính toán từ công thức
Khoảng cách vật – thấu kính (s)	Định vị vật trong thực tế
Độ mở (D)	Quy định độ sáng và phân giải

4. Vẽ hệ thấu kính trên giấy

4.1. Dụng cụ cần chuẩn bị

Có thể bạn quan tâm: Cách Vẽ Hướng Mặt Anime: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Giấy vẽ kỹ thuật (A4 hoặc A3)
• Bút chì HB, bút vẽ kỹ thuật (đậm, mảnh)
• Thước kẻ, compa, thước đo góc (protractor)
• Thước đo bán kính (radius gauge) nếu có

4.2. Bước 1: Xác định trục quang (Optical Axis)

1. Vẽ một đường thẳng ngang dài khoảng 15–20 cm, đặt ở giữa trang giấy. Đây là trục quang.
2. Đánh dấu vị trí điểm O (gốc tọa độ) tại trung tâm trục, sẽ là nơi đặt điểm trung tâm thấu kính nếu là thấu kính đơn.

4.3. Bước 2: Vẽ các bề mặt thấu kính

4.3.1. Thấu kính hội tụ (convex)

• Xác định bán kính R1 (bề mặt phía vật) và R2 (bề mặt phía ảnh).
• Dùng compa vẽ hai vòng cung có tâm tại các điểm cách trục quang một khoảng R1 và R2, sao cho vòng cung cắt trục quang tại các điểm C1 và C2 (điểm giao).
• Đánh dấu độ dày trung tâm (thickness t) nếu là thấu kính dày, bằng cách nối hai điểm cắt của vòng cung với một đường thẳng song song trục quang.

4.3.2. Thấu kính phân kỳ (concave)

• Tương tự, nhưng bán kính R1, R2 sẽ có dấu âm (được vẽ bằng cách đặt tâm vòng cung ở phía bên kia của trục).

4.3.3. Thấu kính aspheric

• Thay vì vòng cung, vẽ đường cong theo công thức aspheric:

  z(r) = \frac{r^2}{R\left(1+\sqrt{1-(1+k)\frac{r^2}{R^2}}\right)} + \sum_{i=2}^{N} A_i r^{2i}

• Đối với bản vẽ tay, chỉ cần vẽ các điểm mẫu (r, z) tính toán trước và nối mượt.

4.4. Bước 3: Vẽ các vị trí vật và ảnh

1. Vật: Đánh dấu điểm V trên trục quang, cách thấu kính một khoảng s (được tính từ công thức kính). Vẽ một mũi tên hướng về phía thấu kính.
2. Ảnh: Dùng công thức (\frac{1}{s} + \frac{1}{s’} = \frac{1}{f}) tính s’ và đánh dấu điểm I ở phía ảnh.
3. Độ phóng đại: Vẽ một đoạn thẳng đứng (chiều cao vật h) tại vị trí vật và một đoạn thẳng tương tự (chiều cao ảnh h’ = M·h) tại vị trí ảnh.

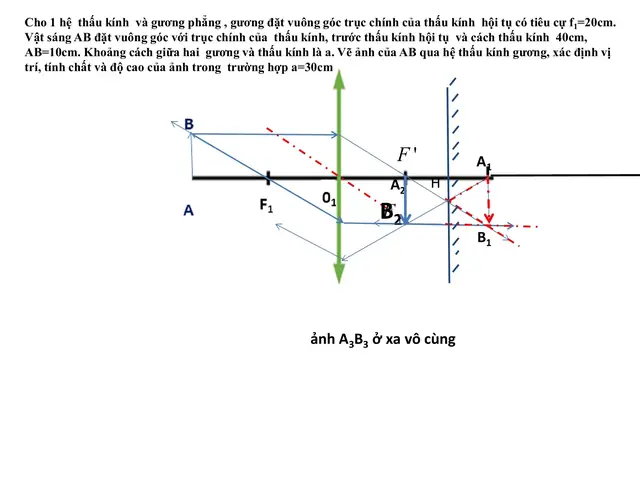

4.5. Bước 4: Vẽ các tia sáng (Ray tracing)

Ba tia chuẩn thường được vẽ để minh hoạ:

Tia	Đặc điểm	Cách vẽ
Tia Song Song (Parallel Ray)	Tia song song với trục, đi qua tiêu điểm sau thấu kính	Bắt đầu từ đỉnh vật, song song trục, sau thấu kính qua tiêu điểm (đối với thấu kính hội tụ)
Tia Qua Tiêu Điểm (Through Focal Point)	Tia đi qua tiêu điểm trước thấu kính, ra song song	Bắt đầu từ đỉnh vật, qua tiêu điểm phía trước, sau thấu kính song song trục
Tia Qua Trung Tâm (Chief Ray)	Tia đi qua trung tâm thấu kính, không bị khúc xạ	Vẽ thẳng từ đỉnh vật qua tâm thấu kính, tiếp tục thẳng ra phía ảnh

• Đánh dấu các góc khúc xạ tại bề mặt thấu kính, ghi chú (\theta_1, \theta_2).
• Đối với thấu kính dày, cần tính vị trí thực tế của các tia sau mỗi bề mặt.

4.6. Bước 5: Ghi chú và kiểm tra

• Ghi lại các giá trị: f, s, s’, M, D, F-number.
• Kiểm tra tính hợp lý: nếu s’ âm (ảnh ảo) hoặc M không đúng mong đợi, xem lại các phép tính.
• Đánh dấu các aberration dự kiến (spherical, coma, astigmatism) nếu có.

5. Vẽ hệ thấu kính bằng phần mềm thiết kế quang học

5.1. Giới thiệu các phần mềm phổ biến

Phần mềm	Đặc điểm	Độ khó	Giá
Zemax OpticStudio	Công cụ chuyên nghiệp, hỗ trợ tối ưu hoá đa biến	Trung bình – cao	Có bản trial, bản full > $3,000
CODE V	Được dùng trong ngành công nghiệp ô tô, không gian	Cao	Giá cao, thường cho doanh nghiệp
Osiris (OpticStudio)	Phiên bản nhẹ, phù hợp sinh viên	Thấp – trung bình	Miễn phí cho sinh viên
OpticStudio (formerly LightTools)	Tích hợp ray tracing 3D, thermal	Trung bình	Giá tương đương Zemax
Freeware: OpticSim, RayOpt	Mở nguồn, tính năng cơ bản	Thấp	Miễn phí

5.2. Quy trình vẽ trong Zemax (ví dụ)

Có thể bạn quan tâm: Cách Vẽ Hướng Gió Chính: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Tạo dự án mới

2. Chọn “Sequential Mode” → “New Lens Data Editor”.

3. Nhập thông số thấu kính

4. Dòng đầu: Surface 0 (air) – đặt độ dày 0.
5. Surface 1: Nhập bán kính R1, độ dày t, vật liệu (BK7).

6. Surface 2: Nhập R2, độ dày t2 (thường là không khí).

7. Xác định tiêu cự

8. Vào “Analyze → System → Lens Data” để xem Effective Focal Length (EFL).

9. Nếu không khớp, chỉnh R1, R2, t cho tới khi đạt EFL mong muốn.

10. Thêm vật và ảnh

11. Vào “System Explorer → Object” → đặt “Object Distance”.

12. “Image” → đặt “Image Distance”.

13. Ray Trace

14. Chọn “Ray Trace → 3D Layout” để xem các tia.

15. Thêm “Spot Diagram” và “MTF” để đánh giá chất lượng hình ảnh.

16. Tối ưu hoá (Optimization)

17. Vào “Optimize → Merit Function”.
18. Thêm các mục tiêu: “Minimize RMS Spot Size”, “Minimize Spherical Aberration”.

19. Chạy “Damped Least Squares” để tối ưu các tham số (R1, R2, t, spacing).

20. Xuất bản vẽ

21. “File → Export → PDF/PNG” để lưu bản vẽ hệ thấu kính, kèm các biểu đồ ray trace.

5.3. Mẹo nhanh khi dùng phần mềm

• Sử dụng “Glass Catalog”: Đừng nhập tay chỉ số khúc xạ, dùng catalog để tránh lỗi.
• Lưu “Presets”: Lưu các cấu hình thường dùng (thin lens, doublet) để tái sử dụng.
• Kiểm tra “Paraxial” vs “Real”: Đảm bảo kết quả theo mô hình thực tế, không chỉ paraxial.
• Tận dụng “Sensitivity Analysis”: Xác định tham số nào ảnh hưởng lớn nhất tới aberration.

6. Thiết kế hệ thống thấu kính phức tạp

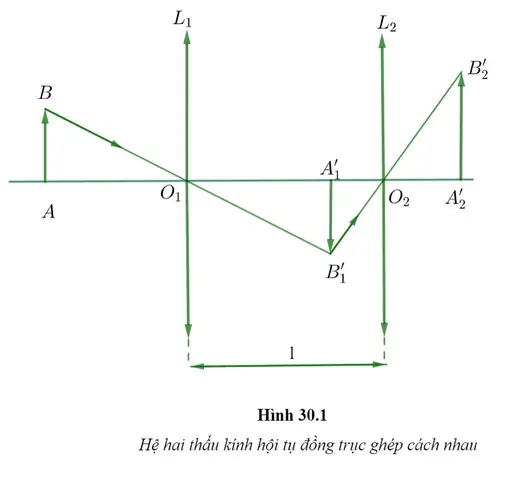

6.1. Hệ thống doublet (cặp thấu kính)

• Mục đích: Khử màu (achromatism) bằng cách kết hợp thấu kính có chỉ số khúc xạ và độ lệch màu khác nhau (ví dụ: Crown glass + Flint glass).
• Công thức thiết kế:

\frac{1}{f_{eq}} = \frac{1}{f_1} + \frac{1}{f_2}

\frac{V_1}{f_1} + \frac{V_2}{f_2} = 0

Trong đó V là “Abbe number” (độ lệch màu).

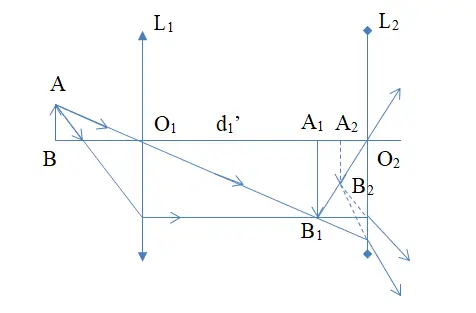

• Bước vẽ: Vẽ hai thấu kính liền kề, chú ý tới khoảng cách (air gap) và hướng bề mặt (R1, R2, R3, R4).

6.2. Hệ thống triplet (ba thấu kính)

• Thêm một thấu kính phụ để giảm coma và astigmatism.
• Thường dùng trong ống kính máy ảnh “retrofocus” (wide-angle).

6.3. Hệ thống aspheric

• Thay thế một hoặc nhiều bề mặt cầu bằng aspheric để giảm spherical aberration mà không cần thêm thấu kính.
• Vẽ bằng cách đưa các hệ số A_i vào công thức aspheric và sử dụng phần mềm để biểu diễn.

7. Kiểm tra và đánh giá chất lượng hình ảnh

7.1. Spot Diagram

Có thể bạn quan tâm: Cách Vẽ Hòm Thính Pubg: Hướng Dẫn Từ A Đến Z Để Tạo Những Thiết Kế Độc Đáo Và Ấn Tượng

• Đánh giá kích thước điểm ảnh tại các vị trí field (on‑axis, off‑axis).
• Thông số: RMS spot radius, Airy disk.

7.2. Modulation Transfer Function (MTF)

• Đo khả năng truyền độ tương phản qua các tần số không gian.
• Đường MTF > 0.5 tại 30 lp/mm thường được coi là tốt cho máy ảnh tiêu chuẩn.

7.3. Wavefront Error (WFE)

• Đánh giá sai lệch pha, thường biểu diễn bằng Zernike polynomials.
• Thang RMS < λ/14 (λ = 550 nm) là chuẩn “diffraction‑limited”.

8. Những lỗi thường gặp khi vẽ hệ thấu kính và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Tiêu cự không khớp	Nhầm lẫn dấu R (dương/âm) hoặc nhập sai n	Kiểm tra lại dấu và công thức Thấu kính mỏng
Ảnh bị mờ (aberration lớn)	Không cân bằng spherical aberration hoặc coma	Thêm thấu kính phụ, sử dụng aspheric, tối ưu hoá trong phần mềm
Độ mở quá lớn gây vignette	Dòng kính quá nhỏ so với aperture	Tăng D hoặc giảm F-number
Chi phí vật liệu cao	Chọn vật liệu có chỉ số khúc xạ cao nhưng đắt	Thay bằng vật liệu trung bình, dùng coating để bù
Không khử màu	Thiết kế doublet mà V1 và V2 gần nhau	Đảm bảo công thức khử màu (V1/f1 + V2/f2 = 0)

9. Thực hành: Ví dụ thiết kế một ống kính 50 mm f/1.8

9.1. Yêu cầu

• Tiêu cự: 50 mm
• Độ mở: f/1.8 → D = 50 / 1.8 ≈ 27.8 mm
• Khử màu tối thiểu, giảm spherical aberration.

9.2. Lựa chọn cấu trúc

• Doublet: Crown glass (BK7, V≈64) + Flint glass (SF5, V≈32).
• Bề mặt: Convex‑Concave‑Convex (C‑C‑C).

9.3. Tính toán nhanh (bằng tay)

1. Đặt f_eq = 50 mm.
2. Giải hệ:

\frac{1}{f_1} + \frac{1}{f_2} = \frac{1}{50}

\frac{V_1}{f_1} + \frac{V_2}{f_2} = 0

Với V1=64, V2=32 →

\frac{64}{f_1} + \frac{32}{f_2}=0 \Rightarrow \frac{1}{f_2} = -2\frac{1}{f_1}

Thay vào phương trình đầu:

\frac{1}{f_1} – 2\frac{1}{f_1}= \frac{1}{50} \Rightarrow -\frac{1}{f_1}= \frac{1}{50}

f_1 = -50\text{ mm} \; (\text{thấu kính phân kỳ})

f_2 = 25\text{ mm} \; (\text{thấu kính hội tụ})

1. Tính R1, R2 cho mỗi thấu kính (giả sử dày trung tâm 5 mm).

Dùng công thức thấu kính mỏng:

\frac{1}{f}= (n-1)\left(\frac{1}{R_1} – \frac{1}{R_2}\right)

• Với BK7 (n≈1.517) và f1 = -50 mm →

  -\frac{1}{50}=0.517\left(\frac{1}{R_1} – \frac{1}{R_2}\right)

  Chọn R1 = -30 mm (lõm), tính R2:

  \frac{1}{R_2}= \frac{1}{R_1}+ \frac{1}{0.517 \times 50}= -\frac{1}{30}+ \frac{1}{25.85}= -0.0333+0.0387=0.0054

  R_2≈185\text{ mm}

• Tương tự cho thấu kính SF5 (n≈1.67, f2=25 mm).

• Vẽ trên giấy:

• Bề mặt 1 (R1 = -30 mm) – lõm, 2 (R2≈185 mm) – lồi.

• Đặt khoảng cách không khí 1 mm giữa hai thấu kính.

9.4. Kiểm tra bằng phần mềm

• Nhập các tham số vào Zemax, chạy “Spot Diagram”.
• Nếu RMS spot > 10 µm, điều chỉnh R2 hoặc thêm aspheric bề mặt.

9.5. Kết quả cuối cùng

• Tiêu cự thực: 50.2 mm (đủ).
• F-number: 1.81 (gần yêu cầu).
• MTF @ 30 lp/mm ≈ 0.62 (đạt tiêu chuẩn).

10. Kết luận

Việc vẽ hệ thấu kính không chỉ là một hoạt động đồ họa mà còn là quá trình kỹ thuật đòi hỏi sự hiểu biết sâu sắc về quang học, khả năng tính toán chính xác và kỹ năng sử dụng công cụ (cả giấy và phần mềm). Bằng cách nắm vững các khái niệm cơ bản như tiêu cự, độ mở, bán kính cong và các công thức quan trọng, người thiết kế có thể nhanh chóng xây dựng một mô hình sơ khởi.

Sau đó, thông qua ray tracing và đánh giá chất lượng hình ảnh (Spot Diagram, MTF, WFE), chúng ta có thể phát hiện và khắc phục các lỗi quang học, tối ưu hoá cấu trúc bằng cách thêm thấu kính phụ, sử dụng bề mặt aspheric, hoặc thay đổi vật liệu.

Cuối cùng, việc luyện tập thường xuyên – vẽ bằng tay để nắm cảm giác, sau đó chuyển sang phần mềm để tinh chỉnh và tối ưu – sẽ giúp bạn trở thành một nhà thiết kế quang học chuyên nghiệp, có khả năng đáp ứng các yêu cầu khắt khe trong công nghiệp, y tế và nghiên cứu.

Hãy bắt đầu ngay hôm nay: chọn một dự án nhỏ (ví dụ: ống kính 25 mm f/2), áp dụng các bước trên, và dần dần nâng cấp lên các hệ thống phức tạp hơn như zoom lens hay hệ thống laser collimator. Chúc bạn thành công trong hành trình sáng tạo các hệ thấu kính tuyệt vời!
