Hình cắt đứng là một trong những công cụ quan trọng trong lĩnh vực thiết kế kiến trúc, kỹ thuật cơ khí và đồ họa kỹ thuật. Nó cho phép chúng ta thể hiện một khối vật thể ba chiều trên mặt phẳng bằng cách “cắt” qua một hoặc nhiều mặt phẳng, từ đó hiển thị các chi tiết nội bộ hoặc cấu trúc bên trong mà mắt thường không thể nhìn thấy.
1.2. Vai Trò Trong Thiết Kế
Hiển thị chi tiết nội bộ: Giúp nhà thiết kế, kỹ sư và khách hàng hiểu rõ cấu trúc bên trong của một sản phẩm, ví dụ như hệ thống ống nước, dây điện, hoặc cấu trúc chịu lực.
Phân tích và kiểm tra: Dễ dàng xác định các vị trí yếu, điểm giao nhau, và các yếu tố cần cải thiện.
Truyền đạt thông tin: Là công cụ giao tiếp hiệu quả giữa các bộ phận trong một dự án, giảm thiểu hiểu lầm và sai sót.
1.3. Các Loại Hình Cắt
Cắt đứng đơn (single-section): Cắt qua một mặt phẳng duy nhất.
Cắt đứng kép (double-section): Cắt qua hai mặt phẳng song song, thường dùng để so sánh hai vị trí khác nhau.
Cắt đứng đa phần (multiple-section): Cắt qua nhiều phần, thường dùng trong các mô hình phức tạp.
2. Chuẩn Bị Trước Khi Vẽ
2.1. Thu Thập Thông Tin
Bản vẽ tổng thể (plan view): Để xác định vị trí và hướng cắt.
Kích thước và tỉ lệ: Đảm bảo mọi chi tiết được vẽ đúng tỉ lệ thực tế.
Yêu cầu kỹ thuật: Như độ dày tường, vật liệu, và các tiêu chuẩn liên quan.
2.2. Lựa Chọn Công Cụ
Công Cụ
Mô Tả
Khi Nào Dùng
Bút chì HB
Vẽ phác thảo
Khi mới bắt đầu, cần sửa đổi
Bút ký (0.5mm, 0.7mm)
Vẽ nét chính
Khi đã chắc chắn về các đường nét
Thước kẻ
Đo và vẽ thẳng
Đối với các đường thẳng, kích thước
Compas
Vẽ vòng tròn, cung
Khi có các chi tiết tròn
Gôm
Xóa
Khi cần chỉnh sửa
Phần mềm CAD (AutoCAD, SolidWorks)
Vẽ kỹ thuật số
Khi làm việc chuyên nghiệp, cần độ chính xác cao
2.3. Xác Định Tỉ Lệ
Tỉ lệ 1:50 thường dùng cho các bản vẽ kiến trúc tổng thể.
Tỉ lệ 1:20 phù hợp với chi tiết cấu trúc hoặc hệ thống cơ khí.
Tỉ lệ 1:10 cho các chi tiết siêu nhỏ, yêu cầu độ chính xác cao.
Lưu ý: Khi vẽ bằng tay, luôn ghi rõ tỉ lệ trên bản vẽ để người đọc dễ dàng hiểu và chuyển đổi.
Chọn mặt phẳng cắt: Dựa trên mục đích hiển thị (ví dụ: muốn xem hệ thống ống nước trong tường, chọn mặt cắt dọc qua tường).
Vẽ đường cắt trên bản vẽ nền (plan view): Dùng nét đứt (dotted line) và ký hiệu “C” hoặc “S” (section) kèm số thứ tự nếu có nhiều cắt.
3.2. Vẽ Mặt Cắt
Vẽ khung hình cắt: Thông thường là hình chữ nhật hoặc hình vuông, tùy thuộc vào kích thước vật thể.
Xác định chiều cao và độ sâu: Dựa vào kích thước thực tế, vẽ các đường thẳng đứng biểu thị chiều cao, và các đường ngang biểu thị độ sâu.
3.3. Vẽ Các Đối Tượng Bên Trong
Tường, sàn, trần: Vẽ các đường thẳng dày (thường 0.7mm) để biểu thị độ dày tường.
Cửa sổ, cửa ra vào: Dùng các nét gạch chéo để biểu thị các phần mở.
Ống, dây điện: Vẽ bằng các đường nét đặc trưng (đường nét gạch chéo dọc cho ống, đường nét đứt cho dây điện).
3.4. Ghi Chú và Ký Hiệu
Ký hiệu vật liệu: Ví dụ, “C” cho bê tông, “S” cho thép, “P” cho gỗ.
Ghi chú kích thước: Đánh dấu các kích thước quan trọng bằng mũi tên và số đo.
Màu sắc (nếu có): Một số bản vẽ sử dụng màu để phân biệt các hệ thống (đỏ cho ống nước nóng, xanh cho ống nước lạnh).
4. Kỹ Thuật Vẽ Nâng Cao
4.1. Cắt Đứng Kép (Double-Section)
Mục đích: So sánh hai vị trí cắt khác nhau trong cùng một bản vẽ.
Cách thực hiện: Vẽ hai khung hình cắt song song, mỗi khung có một ký hiệu “C1”, “C2”. Đánh dấu khoảng cách giữa hai cắt để người đọc hiểu mối quan hệ không gian.
4.2. Cắt Đứng Đa Phần (Multi-Section)
Khi nào dùng: Khi vật thể có nhiều khu vực cần hiển thị chi tiết, ví dụ như một tòa nhà có nhiều tầng với hệ thống điện và ống nước phức tạp.
Cách thực hiện: Chia bản vẽ thành nhiều phần, mỗi phần có một khung cắt riêng biệt, đồng thời sử dụng các ký hiệu “C1, C2, C3…”. Đặt chúng theo thứ tự logic (từ trên xuống, từ trái sang phải) để dễ đọc.
4.3. Sử Dụng Đồ Họa Kỹ Thuật Số (CAD)

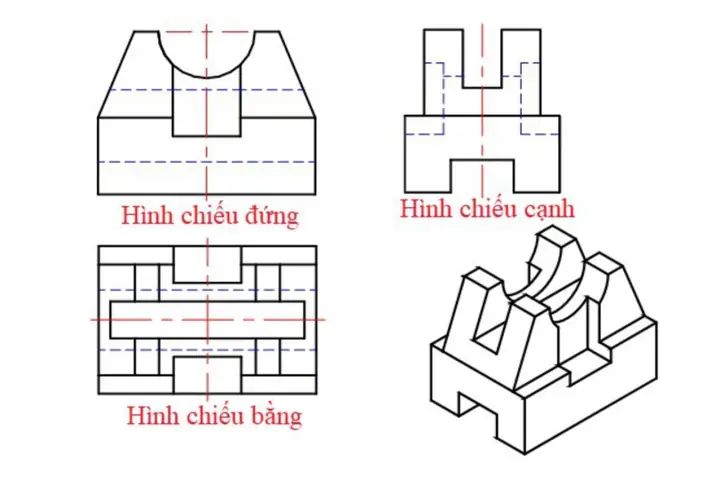

Cách Vẽ Hình Cắt Đứng
Có thể bạn quan tâm: Cách Vẽ Hình Công Chúa Đẹp Như Trong Truyện: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
Tạo Layer riêng cho cắt đứng: Giúp quản lý và hiển thị/ẩn các phần một cách linh hoạt.
Sử dụng lệnh “Section” (AutoCAD): Tự động tạo mặt cắt dựa trên mô hình 3D.
Thêm annotation tự động: Các công cụ như “Dimension” và “Text” giúp nhanh chóng gắn kích thước và ghi chú.
Render 3D (nếu cần): Đối với các bản vẽ trình bày, có thể tạo hình ảnh 3D của mặt cắt để khách hàng dễ hình dung.
5. Các Quy Tắc Chuẩn Mực Vẽ Hình Cắt Đứng
5.1. Tiêu Chuẩn Vẽ Kỹ Thuật
Tiêu chuẩn Việt Nam (TCVN 5713, TCVN 7082): Định dạng ký hiệu, đường nét, và cách ghi chú.
ISO 128-20: Định dạng cho các bản vẽ cắt đứng, bao gồm cách vẽ đường cắt, ký hiệu và chú thích.
ASME Y14.5: Quy tắc về kích thước và tolerances (độ sai số).
5.2. Độ Dày Đường Nét
Loại Đường
Độ Dày (mm)
Mô Tả
Đường viền khung cắt
0.7
Rõ ràng, dễ nhận biết
Đường tường, sàn, trần
0.5-0.7
Phản ánh độ dày vật liệu
Đường chi tiết (đinh, vít)
0.35
Nhẹ, không làm rối bản vẽ
Đường nét gạch chéo (cắt vật liệu)
0.35
Đánh dấu vị trí cắt
5.3. Ký Hiệu Đặc Trưng
Ø: Đường kính (đối với ống, trục).
⌀: Đường kính ngoài.
⧓: Đường kính trong.
—|—: Đường cắt dọc.
— —: Đường cắt ngang.
↔: Đánh dấu vị trí cắt trên bản vẽ nền.
6. Thực Hành: Vẽ Một Hình Cắt Đứng Cụ Thể
6.1. Mô Tả Bài Toán
Bạn cần vẽ hình cắt đứng của một phòng tắm gồm:
– Tường bê tông dày 200 mm.
– Cửa ra vào bằng kính 1200 mm x 2000 mm.
– Hệ thống ống nước nóng (đường kính 25 mm) và lạnh (đường kính 20 mm) đi dọc tường.
– Đèn chiếu sáng treo trần.
6.2. Các Bước Thực Hiện
Xác định mặt cắt: Chọn mặt cắt dọc qua trung tâm phòng, cắt qua cửa kính.
Vẽ khung cắt: Hình chữ nhật 300 mm (chiều rộng) x 4000 mm (chiều cao) trên giấy A3, tỉ lệ 1:20.
Vẽ tường: Hai đường thẳng dày 0.7mm, cách nhau 200 mm (độ dày tường). Đánh dấu “C – Bê tông” trên mỗi tường.
Vẽ cửa kính: Vẽ một khung mỏng 0.35mm ở vị trí 600 mm từ đáy, chiều cao 2000 mm. Ghi chú “K – Kính, 12mm”.
Vẽ ống nước:
Nước nóng: Vẽ đường nét gạch chéo dọc (đặc trưng cho ống nóng) tại vị trí 100 mm từ mặt trong tường, đường kính 25 mm.
Nước lạnh: Vẽ đường nét gạch chéo dọc khác (đặc trưng cho ống lạnh) cùng vị trí, đường kính 20 mm.
Vẽ đèn trần: Đánh dấu một chấm tròn ở độ cao 2500 mm, ký hiệu “Δ” cho đèn.
Ghi chú kích thước:
Độ dày tường 200 mm.
Kích thước cửa 1200 x 2000 mm.
Khoảng cách ống nước từ mặt trong tường 100 mm.
Thêm ký hiệu cắt: “C‑1” ở góc trên bên trái, nét đứt kéo dài qua toàn bộ bản vẽ.
6.3. Kiểm Tra Lại

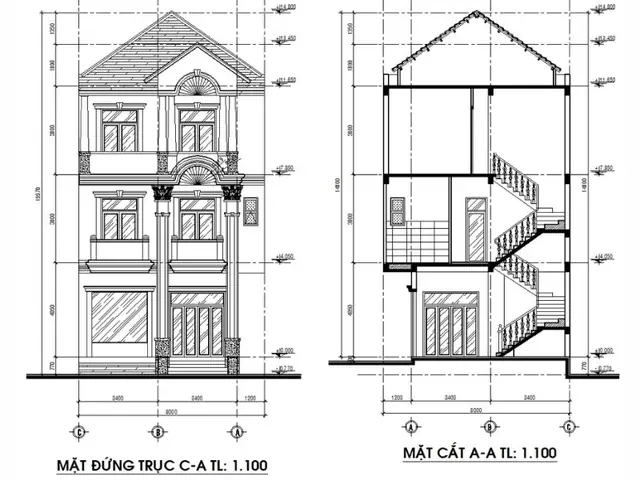

Cách Vẽ Hình Cắt Đứng
Có thể bạn quan tâm: Cách Vẽ Hình Cuốn Sách Đơn Giản Và Chuyên Nghiệp: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu
Đúng tỉ lệ? Kiểm tra bằng thước.
Đầy đủ ký hiệu? Kiểm tra danh sách ký hiệu chuẩn.
Không có nhầm lẫn? Đảm bảo màu sắc (nếu dùng) và nét gạch chéo không bị lẫn lộn.
7. Lưu Ý Khi Vẽ Hình Cắt Đứng
Tránh quá tải thông tin: Chỉ vẽ những chi tiết cần thiết cho mục đích truyền đạt.
Giữ tính nhất quán: Độ dày đường nét, ký hiệu và tỉ lệ phải đồng nhất trong toàn bộ bản vẽ.
Sắp xếp hợp lý: Đặt các khung cắt và chú thích sao cho người đọc dễ dàng theo dõi từ trên xuống, từ trái sang phải.
Kiểm tra lại với mô hình 3D (nếu có): Đảm bảo rằng mặt cắt thực sự phản ánh đúng cấu trúc bên trong.
Lưu trữ bản vẽ gốc: Khi sử dụng phần mềm CAD, lưu file gốc để có thể chỉnh sửa hoặc tạo các bản cắt mới nhanh chóng.
8. Ứng Dụng Thực Tiễn Của Hình Cắt Đứng
8.1. Kiến Trúc
Thiết kế nội thất: Hiển thị vị trí hệ thống điện, ống nước, và các cấu kiện chịu lực.
Bảo trì tòa nhà: Dễ dàng xác định vị trí các ống, dây cáp cần sửa chữa.
8.2. Kỹ Thuật Cơ Khí
Lắp ráp máy móc: Hiển thị các bộ phận bên trong như trục, bánh răng, và hệ thống bôi trơn.
Kiểm tra chất lượng: Phát hiện lỗi trong quá trình sản xuất.
8.3. Đồ Họa Kỹ Thuật Số
Mô hình BIM (Building Information Modeling): Hình cắt đứng là một phần không thể thiếu để tạo ra các view 2D từ mô hình 3D.
Thực tế ảo (VR): Người dùng có thể “cắt” mô hình để khám phá bên trong trong môi trường ảo.
9. Tổng Kết
Hình cắt đứng là công cụ không thể thiếu trong quá trình thiết kế, phân tích và truyền đạt thông tin kỹ thuật. Việc nắm vững các bước cơ bản như xác định mặt cắt, vẽ khung cắt, biểu diễn chi tiết bên trong và ghi chú đúng chuẩn sẽ giúp bạn tạo ra những bản vẽ chuyên nghiệp, dễ hiểu và đáp ứng yêu cầu kỹ thuật. Đồng thời, việc áp dụng các kỹ thuật nâng cao như cắt đứng kép, đa phần và sử dụng phần mềm CAD sẽ nâng cao hiệu quả công việc, giảm thiểu sai sót và tiết kiệm thời gian.
Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, từ những kiến thức nền tảng đến các kỹ thuật chuyên sâu, giúp bạn tự tin thực hiện bất kỳ dự án nào liên quan đến hình cắt đứng. Chúc bạn thành công!
