Cách Vẽ Hình Cắt: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Hoa Quỳnh: Hướng Dẫn Chi Tiết Từng Bước, Mẹo Thực Hành Và Những Khoảnh Khắc Sáng Tạo

Mở Đầu

Trong lĩnh vực thiết kế kỹ thuật, kiến trúc, cơ khí, và cả trong mỹ thuật, hình cắt (section view) là một công cụ quan trọng giúp người dùng hiểu rõ cấu trúc bên trong của một vật thể ba chiều. Việc vẽ hình cắt không chỉ giúp truyền đạt thông tin kỹ thuật một cách chính xác mà còn hỗ trợ quá trình sản xuất, lắp ráp và bảo trì. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất đến các kỹ thuật nâng cao, giúp bạn tự tin thực hiện mọi loại hình cắt trong môi trường CAD, AutoCAD, SolidWorks, và thậm chí là vẽ tay trên bản vẽ kỹ thuật.

1. Khái Niệm Cơ Bản Về Hình Cắt

1.1. Định Nghĩa

• Hình cắt (section view): là hình ảnh của một vật thể được “cắt” qua một mặt phẳng tưởng tượng, hiển thị cấu trúc bên trong như các lớp, lỗ, chi tiết kết cấu.
• Mục đích: cho phép người xem nhìn thấy các chi tiết ẩn, đo đạc kích thước nội bộ, và hiểu mối quan hệ giữa các bộ phận.

1.2. Các Loại Hình Cắt Phổ Biến

Loại hình cắt	Mô tả	Khi nào dùng
Full section (cắt toàn phần)	Cắt qua toàn bộ vật thể, hiển thị tất cả các chi tiết nội bộ.	Khi cần chi tiết toàn diện, ví dụ: ống dẫn khí.
Half section (cắt nửa)	Chỉ cắt một nửa vật thể, phần còn lại được vẽ ở dạng thật.	Khi muốn so sánh phần cắt và phần nguyên.
Offset section (cắt lệch)	Mặt cắt thay đổi hướng để bao quát nhiều chi tiết mà không cần nhiều hình cắt riêng.	Khi chi tiết nằm rải rác, ví dụ: hệ thống ống phức tạp.
Broken-out section (cắt mở)	Chỉ cắt một phần nhỏ, thường để hiển thị chi tiết lắp ráp.	Khi cần nhấn mạnh chi tiết lắp ráp hoặc khu vực hẹp.
Revolved section (cắt quay)	Mặt cắt được quay quanh trục để hiển thị chi tiết nội bộ của chi tiết tròn.	Dùng cho các chi tiết trụ, bánh răng.
Auxiliary section (cắt phụ trợ)	Dùng khi vật thể không song song hoặc vuông góc với mặt phẳng chuẩn.	Khi cần đo đạc góc nghiêng, ví dụ: mái nhà dốc.

1.3. Quy Tắc Vẽ Hình Cắt Theo Tiêu Chuẩn

• Tiêu chuẩn quốc tế: ISO 128-20, ISO 129-1, ISO 5457.
• Tiêu chuẩn Việt Nam: TCVN 7305, TCVN 7345.
• Các quy tắc chung:
• Mặt cắt phải được chỉ định bằng mũi tên và ký hiệu (ví dụ: A‑A, B‑B).
• Mũi tên chỉ hướng: hướng mũi tên cho biết phần nào của vật thể được “đánh dấu” (phần phía sau mũi tên sẽ được cắt).
• Đánh dấu độ dày của mặt cắt: bằng các đường nét ngắt quãng (thường là 1/8 inch hoặc 3 mm).
• Ghi chú và ký hiệu: phải rõ ràng, tránh nhầm lẫn.
• Các chi tiết phụ: như hạt đinh, lỗ, vân khối phải được vẽ đúng tỉ lệ và vị trí.

2. Chuẩn Bị Trước Khi Vẽ Hình Cắt

2.1. Hiểu Rõ Đối Tượng Thiết Kế

• Xác định mục tiêu: Bạn cần hình cắt để kiểm tra kích thước, kiểm tra lắp ráp, hay để truyền đạt thông tin cho bộ phận sản xuất?
• Phân tích cấu trúc: Đánh giá các lớp, các bộ phận quan trọng, vị trí các lỗ, rãnh, và các chi tiết ẩn.

2.2. Lựa Chọn Loại Hình Cắt Phù Hợp

• Dựa trên độ phức tạp và đối tượng người xem (kỹ sư, thợ máy, khách hàng).
• Ví dụ: Đối với bản vẽ kỹ thuật nội bộ, có thể dùng offset section để giảm số lượng bản vẽ; đối với tài liệu khách hàng, nên dùng full section để dễ hiểu.

2.3. Chuẩn Bị Công Cụ

Công cụ	Mô tả	Ứng dụng
Bút vẽ kỹ thuật (HB, 2B)	Vẽ nét chính	Vẽ tay
Kẻ thước, thước kẻ góc	Đo và vẽ chính xác	Vẽ tay
Máy vẽ CAD (AutoCAD, SolidWorks, CATIA)	Tạo bản vẽ kỹ thuật số	CNC, mô phỏng 3D
Bộ công cụ hạ tầng CAD	Lệnh “Section”, “Cut”, “Slice”	Tự động tạo hình cắt
Mẫu giấy A4/A3, giấy vẽ kỹ thuật	Định dạng bản vẽ	In ấn, lưu trữ

2.4. Thiết Lập Đơn Vị và Tỷ Lệ

Có thể bạn quan tâm: Cách Vẽ Hình Conan: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Đơn vị: mm, cm, in tùy tiêu chuẩn dự án.
• Tỷ lệ: 1:1 cho chi tiết nhỏ, 1:10 hoặc 1:20 cho các bộ phận lớn.
• Đảm bảo cùng tỷ lệ giữa bản mặt và bản cắt để tránh sai lệch.

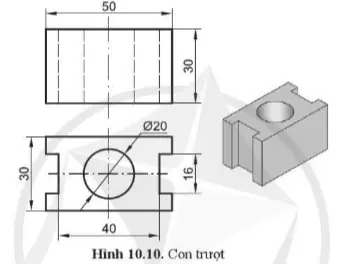

3. Quy Trình Vẽ Hình Cắt Bằng Tay

3.1. Bước 1: Vẽ Đồ Thị Tổng Thể

• Vẽ bản mặt (front view) và bản bên (side view) của vật thể.
• Đánh dấu điểm trung tâm và đường trung tâm nếu có.

3.2. Bước 2: Xác Định Mặt Cắt

• Dùng thước kẻ góc để xác định vị trí mặt cắt.
• Vẽ đường cắt (thường là đường thẳng, có mũi tên chỉ hướng).
• Ghi ký hiệu mặt cắt (ví dụ: A‑A) và đánh dấu mũi tên.

3.3. Bước 3: Vẽ Đường Nét Cắt

• Đánh dấu độ dày của mặt cắt bằng các đường nét ngắt quãng (3‑4 nét ngắn, 1 nét dài).
• Đảm bảo độ dày đồng nhất trên toàn bộ mặt cắt.

3.4. Bước 4: Vẽ Nội Dung Bên Trong

• Thực hiện “đảo ngược” các chi tiết phía sau mặt cắt: các phần bị cắt sẽ xuất hiện trên bản cắt, các phần còn lại sẽ được vẽ “bằng” (đánh dấu màu trắng).
• Lưu ý: Các lỗ và rãnh cắt phải được vẽ chính xác, sử dụng đường nét dày cho biên, đường nét mảnh cho chi tiết bên trong.

3.5. Bước 5: Thêm Các Chi Tiết Phụ

• Đánh dấu các hạt đinh, vít, bu lông bằng các ký hiệu chuẩn (⌀, Ø).
• Ghi chú: “Section view – Full” hoặc “Half section – B‑B”.
• Thêm kích thước: Đo và ghi kích thước các phần cắt, các khoảng cách quan trọng.

3.6. Bước 6: Kiểm Tra và Hoàn Thiện

• Kiểm tra lại: Đảm bảo mọi chi tiết đã được thể hiện, không có phần nào bị thiếu.
• Dọn dẹp: Xóa các đường hướng không cần thiết, làm sạch bản vẽ.
• Ký tên, ngày tháng: Hoàn thiện bản vẽ.

4. Vẽ Hình Cắt Bằng Phần Mềm CAD

4.1. AutoCAD

4.1.1. Thiết Lập Môi Trường

1. Mở file DWG, chọn Units → đặt đơn vị (mm).
2. Kiểm tra layer: tạo layer “SECTION” với màu đen, độ dày 0.5 mm.

4.1.2. Tạo Mặt Cắt

• Lệnh “SECTIONPLANE” (AutoCAD 2026+):
• Gõ SECTIONPLANE → Enter.
• Chọn đối tượng 3D cần cắt.
• Xác định vị trí mặt cắt bằng cách kéo thẳng đứng hoặc ngang.

• Nhấn Enter để xác nhận.

• Lệnh “SECTION” (bản 2D):

• Gõ SECTION → Enter.
• Chọn các đối tượng cần cắt.
• Đặt đường cắt, chỉ định hướng.

4.1.3. Điều Chỉnh Độ Dày Đường Cắt

• Vào Properties → Linetype → chọn “Hidden” (đường nét ngắt quãng).
• Đặt lineweight = 0.5 mm.

4.1.4. Thêm Ký Hiệu và Ghi Chú

• Dùng MTEXT để viết ký hiệu “A‑A”.
• Dùng DIMENSION để đặt kích thước cho các chi tiết cắt.

4.1.5. Xuất Bản Vẽ

• Lưu dưới dạng DWG hoặc PDF.
• Kiểm tra plot style để đảm bảo độ dày nét đúng.

4.2. SolidWorks

Có thể bạn quan tâm: Cách Vẽ Hoa Đăng Đẹp Và Chi Tiết Từng Bước

4.2.1. Tạo Section View

1. Mở Part hoặc Assembly.
2. Click View Layout → Section View.
3. Chọn Plane hoặc Face để làm mặt cắt.
4. Xác định thickness (độ dày) và direction (hướng).
5. Nhấn OK.

4.2.2. Tùy Chỉnh Độ Dày và Đánh Dấu

• Vào Section View PropertyManager → Section line → chọn Hidden hoặc Centerline.
• Đặt Line weight = 0.7 mm.

4.2.3. Thêm Annotation

• Dùng Annotation → Section Symbol → chọn ký hiệu (Full, Half).
• Đặt vị trí ký hiệu gần góc cắt.

4.2.4. Export

• File → Save As → chọn DWG/DXF hoặc PDF.
• Đặt scale và sheet size phù hợp.

4.3. CATIA

• Dùng Generative Shape Design → Section.
• Đặt Plane và Direction.
• Kích hoạt Section view trong Drafting để tạo bản vẽ 2D.

4.4. Lưu Ý Khi Sử Dụng CAD

Lỗi thường gặp	Nguyên nhân	Cách khắc phục
Đường cắt không hiển thị	Layer bị tắt hoặc lineweight = 0	Kiểm tra layer, bật lại, tăng lineweight
Ký hiệu mặt cắt không đúng hướng	Sai mũi tên	Đặt lại mũi tên, kiểm tra direction trong PropertyManager
Kích thước không đúng tỷ lệ	Scale bản vẽ sai	Đặt lại scale trong plot settings hoặc view settings
Các chi tiết bên trong không hiển thị	View “Hide/Show” không đúng	Kiểm tra Visibility, bật “Show hidden edges”

5. Các Kỹ Thuật Nâng Cao

5.1. Offset Section (Cắt Lệch)

• Mục đích: Bao quát nhiều khu vực khác nhau trong một bản cắt duy nhất.
• Cách thực hiện:
• Vẽ mặt cắt đầu tiên.
• Tạo offset line (độ lệch) và kéo tiếp tục cắt các khu vực khác.
• Kết hợp các đoạn cắt bằng break line (đường gãy) để tránh lặp lại.

5.2. Broken-Out Section (Cắt Mở)

• Khi nào dùng: Khi muốn hiển thị chi tiết lắp ráp ở một vị trí hẹp (ví dụ: lỗ ren, vòng bi).
• Thực hiện:
• Xác định khu vực cần “break out”.
• Vẽ break line (đường gãy) dạng zig‑zag.
• Vẽ chi tiết cắt trong khu vực này, có thể phóng to (scale 2:1).
• Ghi chú “Broken out section – enlarged”.

5.3. Revolved Section (Cắt Quay)

• Thích hợp cho trục, bánh răng, ống tròn.
• Thực hiện:
• Chọn plane cắt trùng với trục quay.
• Sử dụng lệnh Revolve để tạo mặt cắt quay.
• Đánh dấu bằng ký hiệu “Revolved section”.

5.4. Auxiliary Section (Cắt Phụ Trợ)

• Dùng khi các mặt phẳng không song song với các mặt chuẩn.
• Bước thực hiện:
• Tạo auxiliary plane (đặt góc nghiêng).
• Thực hiện cắt trên plane này.
• Ghi chú góc nghiêng (ví dụ: “Auxiliary section at 30°”).

5.5. 3D Section và Slice

• Trong môi trường 3D modeling, “slice” cho phép cắt xuyên qua toàn bộ mô hình và tạo ra một bản cắt 3D.
• Ứng dụng: Kiểm tra nội thất máy móc, mô phỏng luồng chất lỏng.
• Công cụ: Slice trong SolidWorks, Section Analysis trong Autodesk Fusion 360.

6. Thực Hành: Ví Dụ Cụ Thể

6.1. Ví Dụ 1: Vẽ Full Section Cho Một Trục Động Cơ

Có thể bạn quan tâm: Cách Vẽ Hoa Sứ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Bước 1: Vẽ mặt bên (Side View) của trục, bao gồm các vòng bi, vòng đệm, và bộ truyền.
2. Bước 2: Xác định mặt cắt A‑A qua tâm trục, hướng từ trái sang phải.
3. Bước 3: Dùng lệnh SECTIONPLANE trong AutoCAD, tạo mặt cắt dày 3 mm.
4. Bước 4: Vẽ các vòng bi (đánh dấu “Ø 20”) và các lỗ bánh răng.
5. Bước 5: Thêm ký hiệu “Full Section – A‑A”.
6. Bước 6: Đặt kích thước: chiều dài trục, bán kính vòng bi, khoảng cách các vòng bi.
7. Bước 7: Kiểm tra độ dày đường cắt và xuất bản vẽ PDF.

6.2. Ví Dụ 2: Offset Section Cho Hệ Thống Ống Phức Tạp

1. Mô tả: Hệ thống ống dẫn nước gồm 3 nhánh, có các van và cảm biến.
2. Chọn loại cắt: Offset section để giảm số bản vẽ.
3. Thực hiện:
4. Vẽ mặt cắt đầu tiên qua van chính (A‑A).
5. Tạo offset line sang trái 40 mm, cắt qua nhánh phụ (B‑B).
6. Tạo offset line sang phải 60 mm, cắt qua cảm biến (C‑C).
7. Ký hiệu: Đánh dấu các ký hiệu A‑A, B‑B, C‑C, kèm mũi tên chỉ hướng.
8. Ghi chú: “Offset section – multiple branches”.
9. Kết quả: Một bản vẽ duy nhất hiển thị ba khu vực quan trọng, giảm thời gian đọc bản vẽ.

6.3. Ví Dụ 3: Broken‑Out Section Cho Lỗ Đánh Dấu Trên Tấm Kim Loại

1. Mục tiêu: Hiển thị chi tiết lỗ ren M10 trong tấm kim loại dày 10 mm.
2. Thực hiện:
3. Vẽ mặt cắt toàn phần qua tấm (A‑A).
4. Đánh dấu khu vực lỗ, vẽ break line dạng zig‑zag.
5. Phóng to khu vực lỗ lên 2:1, vẽ chi tiết ren, góc nghiêng.
6. Ghi chú “Broken‑out section – enlarged”.
7. Kết quả: Người lắp ráp có thể thấy rõ kích thước ren, tránh sai sót khi khoan.

7. Lưu Trữ và Quản Lý Bản Vẽ Hình Cắt

7.1. Đặt Tên File

• Cấu trúc: Project_PartNumber_View_Section_Date.dwg
• Ví dụ: ProjX_001A_FullSection_AA_20260523.dwg

7.2. Sử Dụng PLM (Product Lifecycle Management)

• Đưa bản vẽ vào PLM để quản lý phiên bản, duyệt thiết kế, và chia sẻ với các bộ phận.
• Công cụ phổ biến: Siemens Teamcenter, PTC Windchill, Autodesk Vault.

7.3. Kiểm Tra Chất Lượng

• Checklist:
• Ký hiệu mặt cắt đúng?
• Độ dày đường cắt đồng nhất?
• Tất cả các chi tiết nội bộ đã được hiển thị?
• Kích thước và chú thích đầy đủ?
• Đúng tiêu chuẩn (ISO, TCVN)?

8. Những Sai Lầm Thường Gặp Và Cách Tránh

Sai lầm	Hậu quả	Cách phòng ngừa
Không đánh dấu độ dày mặt cắt	Khó nhận diện phần cắt	Luôn sử dụng line type “Hidden” và lineweight ≥0.5 mm
Đặt mũi tên sai hướng	Lầm lẫn phần cắt/không cắt	Kiểm tra hướng mũi tên trước khi lưu
Bỏ qua các chi tiết ẩn (bolt hole)	Thiết kế không thực tế	Kiểm tra danh sách BOM, thêm các chi tiết ẩn vào bản cắt
Sử dụng tỷ lệ không thống nhất	Sai kích thước thực tế	Đặt tỷ lệ chung cho toàn bộ bản vẽ, kiểm tra bằng “Scale”
Không ghi chú thông tin bản vẽ (ngày, người vẽ)	Khó truy xuất lịch sử	Thiết lập template có sẵn trường “Title Block” đầy đủ

9. Kết Luận

Việc vẽ hình cắt không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật truyền tải thông tin một cách chính xác và hiệu quả. Từ những nguyên tắc cơ bản như lựa chọn loại cắt, đặt ký hiệu, đến các kỹ thuật nâng cao như offset, broken‑out, và revolved section, mỗi bước đều đòi hỏi sự tỉ mỉ và hiểu biết sâu rộng về tiêu chuẩn kỹ thuật. Khi kết hợp với các công cụ CAD hiện đại, quy trình này trở nên nhanh chóng, chính xác và dễ dàng quản lý.

Hy vọng qua bài viết này, bạn đã nắm vững cách vẽ hình cắt từ A‑Z, có thể tự tin thực hiện trên giấy hoặc trong môi trường số, đồng thời tránh được những sai lầm phổ biến. Hãy áp dụng kiến thức này vào các dự án thực tế, không ngừng luyện tập và cập nhật các tiêu chuẩn mới để nâng cao chất lượng bản vẽ của mình.

Tài liệu tham khảo

1. ISO 128‑20: Technical drawings – General principles – Sectional views.
2. TCVN 7305: Quy chuẩn vẽ kỹ thuật – Hình cắt.
3. AutoCAD 2026 Help – “Section Plane” command.
4. SolidWorks 2026 – “Section View” tutorial.
