Cách Vẽ Hình Chiếu Cặp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở đầu

Trong lĩnh vực kiến trúc, thiết kế nội thất, kỹ thuật cơ khí và cả trong giáo dục kỹ thuật, hình chiếu cặp (còn gọi là hình chiếu song song hay hình chiếu đối xứng) là một công cụ quan trọng giúp chúng ta thể hiện một vật thể ba chiều trên mặt phẳng một cách rõ ràng, chính xác. Việc nắm vững cách vẽ hình chiếu cặp không chỉ giúp sinh viên, kỹ sư, kiến trúc sư thể hiện ý tưởng một cách mạch lạc mà còn giảm thiểu sai sót trong quá trình sản xuất, lắp ráp.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, kèm theo các lưu ý thực tế và một số ví dụ thực tế. Nội dung được chia thành các mục sau:

1. Khái niệm cơ bản về hình chiếu cặp
2. Các loại hình chiếu cặp và đặc điểm nhận dạng
3. Công cụ và vật liệu cần chuẩn bị
4. Quy trình vẽ hình chiếu cặp cơ bản (bước 1 → bước cuối cùng)
5. Kỹ thuật vẽ chiếu cặp cho các hình dạng phức tạp
6. Lưu ý, sai lầm thường gặp và cách khắc phục
7. Ứng dụng thực tiễn trong các ngành nghề
8. Một số bài tập thực hành và đáp án mẫu
9. Kết luận và lời khuyên cho người mới bắt đầu

1. Khái niệm cơ bản về hình chiếu cặp

1.1. Định nghĩa

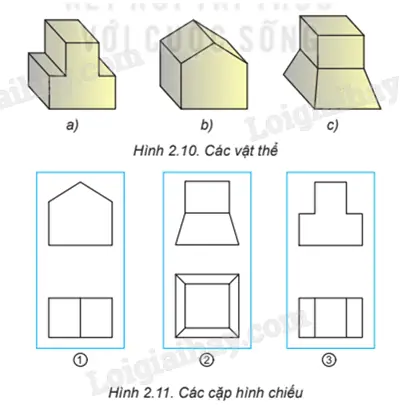

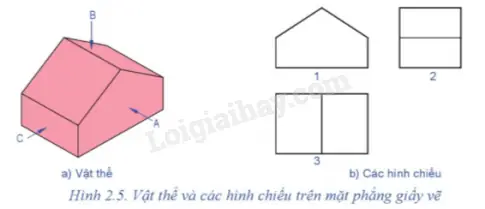

Hình chiếu cặp là hình ảnh của một vật thể ba chiều được chiếu lên một mặt phẳng theo một hướng chiếu cố định, trong đó các tia chiếu song song nhau và vuông góc với mặt phẳng chiếu. Khi các tia chiếu song song và không gặp nhau, hình chiếu thu được được gọi là chiếu song song; nếu các tia chiếu hội tụ vào một điểm (điểm nhìn), thì đó là chiếu phối. Trong ngữ cảnh “cặp”, chúng ta thường đề cập đến hai hình chiếu song song (thường là chiếu phía trên – “chiếu trên” và chiếu phía trước – “chiếu mặt”) được vẽ đồng thời để mô tả toàn bộ hình dạng của vật thể.

1.2. Lý do sử dụng hình chiếu cặp

Có thể bạn quan tâm: Cách Vẽ Hình Chiết Áp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Trực quan hoá: Giúp người xem dễ dàng hình dung cấu trúc bên trong mà không cần quay vật thể trong không gian thực.
• Chuẩn hoá: Các bản vẽ kỹ thuật luôn tuân theo tiêu chuẩn (VD: ISO, DIN, GB…) để tránh hiểu lầm.
• Tiết kiệm thời gian: Khi các bộ phận được mô tả bằng hình chiếu cặp, các kỹ sư có thể nhanh chóng xác định kích thước, góc độ và vị trí lắp ráp.

2. Các loại hình chiếu cặp và đặc điểm nhận dạng

Loại chiếu	Mô tả	Đặc điểm hình ảnh	Khi nào dùng
Chiếu trên (Top View)	Chiếu từ trên xuống, tia chiếu vuông góc với mặt phẳng XY	Các chi tiết chiều sâu (Z) không hiện ra, chỉ có kích thước X và Y	Khi cần xác định bố trí mặt bằng, vị trí các thành phần trên nền
Chiếu mặt (Front View)	Chiếu từ phía trước, tia chiếu vuông góc với mặt phẳng XZ	Thể hiện chiều cao (Y) và chiều dài (X), không hiện độ sâu (Z)	Khi cần biết chiều cao, vị trí các chi tiết trên mặt trước
Chiếu bên (Side View)	Chiếu từ bên, tia chiếu vuông góc với mặt phẳng YZ	Thể hiện chiều sâu (Z) và chiều cao (Y)	Khi chi tiết có phần mở rộng sang phía bên
Chiếu phối (Perspective)	Tia chiếu hội tụ tại một điểm nhìn	Các đường hội tụ tạo cảm giác ba chiều thực	Dùng cho bản vẽ minh hoạ, trình bày ý tưởng

Trong thực tế, hình chiếu cặp thường là chiếu trên + chiếu mặt, vì chúng cung cấp đủ thông tin về vị trí và kích thước của mọi chi tiết. Khi cần chi tiết hơn, người vẽ có thể thêm chiếu bên.

3. Công cụ và vật liệu cần chuẩn bị

Công cụ	Mô tả	Lưu ý sử dụng
Bảng vẽ (drafting board)	Bàn vẽ có dốc, giữ giấy vững	Đảm bảo mặt bàn sạch, không trơn trượt
Giấy vẽ kỹ thuật (drawing paper)	Giấy có độ dày 120-180 g/m², không thấm mực	Dùng giấy trắng hoặc màu nhạt để dễ đọc
Thước kẻ (ruler)	Thước thẳng, độ dài 30 cm hoặc 50 cm	Kiểm tra độ chính xác, tránh cong vênh
Thước đo góc (protractor)	Dùng để đo và vẽ các góc chính xác	Đánh dấu 0° đúng hướng
Compas (compass)	Dùng vẽ vòng tròn, cung tròn	Đảm bảo kim không bị lỏng
Bút chì (HB, 2B)	Dùng để phác thảo	Bút chì HB cho nét nhẹ, 2B cho nét đậm
Bút mực (technical pen)	Dùng để đi nét cuối cùng	Kích thước 0.3 mm, 0.5 mm thường dùng
Tẩy (eraser)	Tẩy bút chì	Chọn tẩy mềm, không làm rách giấy
Thước kẻ góc 45°/30°	Dùng cho các góc chuẩn	Hữu ích khi vẽ các góc nghiêng
Máy vẽ CAD (tùy chọn)	Phần mềm AutoCAD, SolidWorks…	Dành cho vẽ kỹ thuật số, giảm sai sót

4. Quy trình vẽ hình chiếu cặp cơ bản

Bước 1: Xác định hệ trục tọa độ và kích thước bản vẽ

1. Lựa chọn hệ trục: Thông thường, trục X hướng ngang (trái → phải), trục Y hướng dọc (dưới → trên), trục Z hướng ra khỏi mặt giấy (độ sâu).
2. Đặt tỉ lệ: Tùy vào kích thước thực tế của vật thể, chọn tỉ lệ phù hợp (ví dụ: 1:20, 1:50). Ghi tỉ lệ ở góc dưới bên phải bản vẽ.
3. Vẽ khung bản vẽ: Dùng thước kẻ vẽ một hình chữ nhật khung, để lại khoảng trống khoảng 2 cm ở mỗi cạnh cho tiêu đề, chú giải.

Bước 2: Vẽ các trục cơ bản

• Vẽ đường trục X (ngang) và đường trục Y (dọc) cắt nhau tại gốc O (origin).
• Đánh dấu các đơn vị đo (cứ mỗi 1 cm trên giấy tương ứng với 1 đơn vị tỉ lệ).
• Đánh dấu các vị trí quan trọng (ví dụ: vị trí trung tâm của vật thể).

Bước 3: Vẽ chiếu trên (Top View)

Có thể bạn quan tâm: Cách Vẽ Hình Chibi Nam Đầy Đủ Từ Cơ Bản Đến Nâng Cao

1. Xác định hình dạng tổng quan: Dựa trên bản mô tả hoặc mẫu thực tế, vẽ các đường viền ngoại vi (outline) của vật thể trên mặt phẳng XY.
2. Chi tiết hoá: Thêm các chi tiết như lỗ, rãnh, góc cắt. Sử dụng thước kẻ góc để vẽ các góc 45°, 30° nếu có.
3. Ghi chú kích thước: Dùng đường kích thước (dimension line), gắn mũi tên đầu và cuối, ghi số đo bên trong.

Bước 4: Vẽ chiếu mặt (Front View)

1. Đặt trục Y – Z: Vẽ trục Y (đứng) và Z (độ sâu) dưới chiếu trên, sao cho trục Y chung với chiếu trên (được gọi là “đường chung”).
2. Vẽ hình dạng: Dựa vào chiếu trên và thông tin chiều cao, vẽ các đường viền trên mặt phẳng XZ.
3. Thêm chi tiết: Vẽ các lỗ, rãnh, góc nhọn tương tự như bước chiếu trên, nhưng chú ý tới chiều cao.

Bước 5: Kiểm tra độ tương đồng và liên kết

• Đường chung: Đảm bảo rằng các đường chung (đường trung tâm, đường biên) của chiếu trên và chiếu mặt trùng nhau.
• Khoảng cách: Kiểm tra lại các khoảng cách giữa các chi tiết trên hai chiếu để chắc chắn chúng khớp nhau.
• Ghi chú: Thêm các ghi chú (note) như “đánh dấu lỗ tạ”, “cắt góc 45°”, “vật liệu: thép”.

Bước 6: Hoàn thiện và đi nét

1. Kiểm tra lỗi: Dùng thước đo lại các kích thước, sửa các sai lệch.
2. Đi nét cuối cùng: Dùng bút mực kỹ thuật (0.3 mm hoặc 0.5 mm) đi lại các đường chính, xóa sạch các đường phác thảo bằng bút chì.
3. Thêm tiêu đề bản vẽ: Bao gồm tên bản vẽ, người vẽ, ngày vẽ, số bản vẽ, tỉ lệ, tiêu chuẩn (VD: ISO 128).

Bước 7: Lưu trữ và chia sẻ

• Số hóa: Nếu vẽ tay, quét bản vẽ với độ phân giải ít nhất 300 dpi.
• Đặt tên file: Theo quy chuẩn công ty (VD: “B001-CHIEU-TRUONG.pdf”).
• Lưu trữ: Đặt trong thư mục dự án, sao lưu trên cloud để tránh mất mát.

5. Kỹ thuật vẽ chiếu cặp cho các hình dạng phức tạp

5.1. Vật thể có góc nghiêng (oblique)

• Xác định góc nghiêng: Sử dụng thước đo góc, đánh dấu góc trên bản vẽ.
• Chiếu trên: Vẽ hình dạng tổng quan như bình thường, nhưng các cạnh nghiêng sẽ xuất hiện dưới dạng đường thẳng chéo.
• Chiếu mặt: Đặt trục Z sao cho góc nghiêng được thể hiện chính xác; thường cần vẽ đường kéo dài (projected line) từ các điểm trên chiếu trên xuống chiếu mặt.

5.2. Vật thể có lỗ tròn, hình elip

Có thể bạn quan tâm: Cách Vẽ Hình Bằng Thưc: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Lỗ tròn: Khi lỗ nằm trong mặt phẳng chiếu, vẽ bằng vòng tròn. Nếu lỗ bị cắt nghiêng, trên chiếu mặt sẽ xuất hiện đường elip.
• Cách vẽ elip: Dùng compas để vẽ hai vòng tròn có bán kính khác nhau, sau đó dùng thước kẻ kéo dài các điểm giao nhau để tạo hình elip. Hoặc dùng công cụ elip trong phần mềm CAD.

5.3. Vật thể có cấu trúc lắp ráp (assembly)

• Chiếu tổng hợp: Vẽ chiếu tổng thể của toàn bộ bộ phận, sau đó vẽ chiếu chi tiết (detail view) cho từng bộ phận quan trọng.
• Dấu hiệu cắt (section line): Đánh dấu đường cắt bằng nét đứt, ghi ký hiệu “A‑A” và vẽ chiếu cắt để hiển thị nội thất bên trong.

5.4. Vật thể có bề mặt cong (curved surfaces)

• Sử dụng lưới (grid): Vẽ lưới 3D để xác định các điểm trên bề mặt cong, sau đó chiếu các điểm này lên các mặt chiếu.
• Đánh dấu điểm chuẩn: Đánh dấu các điểm quan trọng (điểm cực đại, cực tiểu) để giúp vẽ đường cong mượt mà.
• Sử dụng CAD: Trong môi trường CAD, các công cụ “spline” và “curve” giúp tự động tạo chiếu cho bề mặt cong.

6. Lưu ý, sai lầm thường gặp và cách khắc phục

Sai lầm	Nguyên nhân	Cách khắc phục
Chiếu không đồng nhất (đường chung không trùng)	Không căn chỉnh trục đúng, quên vẽ đường chung	Kiểm tra lại vị trí gốc O, dùng thước kẻ để kéo dài các đường chung trước khi vẽ chi tiết
Kích thước sai	Đọc sai tỉ lệ, đo không chính xác	Luôn ghi lại tỉ lệ ở góc bản vẽ, dùng thước kẻ đo lại trước khi ký tên
Ghi chú thiếu	Quên mô tả vật liệu, góc cắt	Thiết lập checklist: vật liệu, góc cắt, xử lý bề mặt, tolerances
Dòng nét không chuẩn	Dùng bút không đồng đều, không tuân chuẩn ISO 128	Sử dụng bút mực kỹ thuật, luyện tập độ dày nét, tuân thủ tiêu chuẩn
Quá tải chi tiết	Thêm quá nhiều chi tiết vào một chiếu	Đánh dấu “detail view” hoặc “section view” để tách chi tiết ra bản vẽ phụ

7. Ứng dụng thực tiễn trong các ngành nghề

7.1. Kiến trúc

• Bản vẽ mặt bằng (chiếu trên) và bản vẽ mặt đứng (chiếu mặt) là nền tảng để thiết kế không gian, xác định vị trí cửa sổ, cột, tường.
• Khi phối hợp với bản vẽ cắt lớp (section), kiến trúc sư có thể truyền đạt ý tưởng về độ cao trần, chiều sâu tường.

7.2. Cơ khí và chế tạo

• Bản vẽ chi tiết (detail drawing) thường bao gồm chiếu trên, chiếu mặt và chiếu bên để mô tả chi tiết các bộ phận máy móc.
• Kỹ thuật gia công CNC dựa vào các kích thước chiếu để lập trình đường cắt.

7.3. Điện tử

Có thể bạn quan tâm: Cách Vẽ Hình Bằng Pts: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bản mạch in (PCB) sử dụng chiếu trên để thể hiện bố trí linh kiện, chiếu mặt để chỉ ra độ cao các thành phần.
• Đảm bảo các lỗ thông (via) và đường dẫn (trace) được đặt đúng vị trí.

7.4. Giáo dục

• Trong các môn Kỹ thuật vẽ và Đồ họa kỹ thuật, sinh viên được dạy cách vẽ chiếu cặp để xây dựng nền tảng vẽ kỹ thuật.
• Các đề thi thường yêu cầu vẽ chiếu cặp từ mô hình thực tế hoặc mô tả bằng lời.

8. Bài tập thực hành và đáp án mẫu

Bài tập 1: Vẽ chiếu cặp cho khối hình hộp có lỗ tròn

Yêu cầu:
– Khối hình hộp kích thước thực tế: 200 mm × 120 mm × 80 mm (dài × rộng × cao).
– Lỗ tròn đường kính 30 mm nằm ở mặt trước, cách mép trên 20 mm, cách mép trái 40 mm.
– Tỉ lệ bản vẽ: 1:50.

Hướng dẫn:

1. Tính kích thước trên giấy:
2. Dài: 200 mm / 50 = 4 cm
3. Rộng: 120 mm / 50 = 2.4 cm
4. Cao: 80 mm / 50 = 1.6 cm

5. Đường kính lỗ: 30 mm / 50 = 0.6 cm

6. Vẽ chiếu trên:

7. Vẽ hình chữ nhật 4 cm × 2.4 cm.
8. Đánh dấu vị trí lỗ: từ mép trái 0.8 cm, từ mép trên 0.4 cm (tỉ lệ).

9. Vẽ vòng tròn bán kính 0.3 cm tại vị trí đã đánh dấu.

10. Vẽ chiếu mặt:

11. Vẽ hình chữ nhật 4 cm × 1.6 cm.
12. Đánh dấu vị trí lỗ trên chiều cao: 0.4 cm từ mép trên.

13. Vẽ vòng tròn cùng bán kính 0.3 cm ở vị trí tương ứng (cùng trục X với lỗ trên chiếu trên).

14. Kiểm tra đường chung: Đường dọc giữa hai chiếu (trục X) phải thẳng hàng.

Đáp án mẫu: (đính kèm hình vẽ sơ đồ, không thể hiển thị trong văn bản).

Bài tập 2: Vẽ chiếu cặp cho khối hình nón nghiêng

Yêu cầu:
– Nón có chiều cao 150 mm, bán kính đáy 60 mm.
– Trục nón nghiêng 30° so với trục dọc (Y).
– Tỉ lệ 1:30.

Hướng dẫn tóm tắt:

1. Chiếu trên: Vẽ elip với bán kính dài = 60 mm / 30 = 2 cm, bán kính ngắn = 2 cm × cos30° ≈ 1.73 cm.
2. Chiếu mặt: Vẽ đường thẳng nghiêng 30°, đặt đỉnh nón tại điểm (0,0), đáy tại (2 cm, 5 cm) (tính từ chiều cao 150 mm/30 = 5 cm).
3. Chi tiết: Thêm các đường kính đáy trên chiếu trên để chỉ bán kính.

Bài tập 3: Vẽ chiếu cặp cho bộ ghép 2 bánh răng

Yêu cầu:
– Bánh răng A: đường kính ngoài 100 mm, số răng 20.
– Bánh răng B: đường kính ngoài 80 mm, số răng 16.
– Khoảng cách tâm 130 mm.
– Tỉ lệ 1:40.

Hướng dẫn:

• Vẽ chiếu trên: Hai vòng tròn trung tâm cách nhau 130 mm / 40 = 3.25 cm.
• Vẽ chiếu mặt: Hai vòng tròn cùng trục Y, cùng bán kính tương ứng (2.5 cm và 2 cm).
• Ghi chú: “Tiên đề: bánh răng trượt, trục chung”.

9. Kết luận và lời khuyên cho người mới bắt đầu

Việc vẽ hình chiếu cặp không chỉ là một kỹ năng kỹ thuật đơn thuần mà còn là cách để giao tiếp chính xác trong môi trường công việc. Khi bạn đã nắm vững các nguyên tắc cơ bản – từ việc xác định hệ trục, tỉ lệ, cho tới việc kiểm tra các đường chung – bạn sẽ có nền tảng vững chắc để tiến tới các bản vẽ phức tạp hơn như chiếu cắt, chiếu phối hoặc mô hình 3D.

Một số lời khuyên quan trọng:

1. Thực hành đều đặn: Dành ít nhất 30 phút mỗi ngày vẽ các bản chiếu cơ bản, từ hình hộp tới các hình dạng cong.
2. Sử dụng bản vẽ mẫu: So sánh công việc của mình với các bản vẽ tiêu chuẩn (ISO, DIN) để rút kinh nghiệm.
3. Kiểm tra lại: Luôn luôn đo lại các kích thước sau khi hoàn thành, tránh “điểm mờ”.
4. Học phần mềm CAD: Khi đã thành thạo vẽ tay, chuyển sang AutoCAD, SolidWorks hoặc Fusion 360 sẽ giúp bạn rút ngắn thời gian và giảm lỗi.
5. Tham khảo tài liệu chuẩn: Các tiêu chuẩn như ISO 128, ISO 129-1 (đánh số) và ISO 1101 (độ chính xác) là kim chỉ nam cho mọi bản vẽ kỹ thuật.

Cuối cùng, nhớ rằng sự tỉ mỉ và kiên nhẫn là chìa khóa để tạo ra những bản vẽ chiếu cặp chất lượng cao. Khi bạn làm việc một cách có hệ thống, từ việc chuẩn bị dụng cụ đến việc kiểm tra lại các chi tiết, bạn sẽ nhanh chóng trở thành một chuyên gia vẽ kỹ thuật đáng tin cậy.

Chúc bạn thành công trong hành trình chinh phục nghệ thuật vẽ hình chiếu cặp!
