Mở Đầu

Trong lĩnh vực toán học, đặc biệt là hình học không gian, hình chiếu (projection) đóng vai trò rất quan trọng trong việc biểu diễn các vật thể ba chiều lên mặt phẳng hai chiều. Việc nắm vững cách vẽ hình chiếu không chỉ giúp học sinh, sinh viên dễ dàng hiểu các khái niệm hình học mà còn hỗ trợ trong các ngành kỹ thuật, kiến trúc, thiết kế đồ họa và mô phỏng máy tính. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin thực hiện mọi loại hình chiếu toán học.

1. Khái Niệm Cơ Bản Về Hình Chiếu

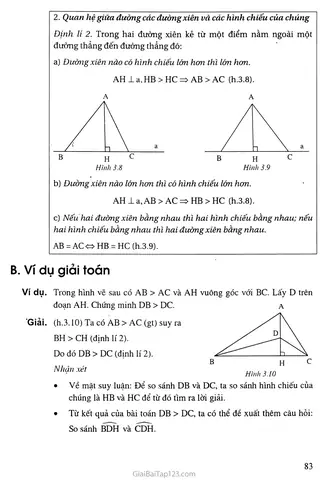

1.1. Định Nghĩa

Hình chiếu là hình ảnh của một vật thể (hoặc một điểm, một đường, một mặt) khi được “chiếu” lên một mặt phẳng theo một đường chiếu (thường là các tia thẳng). Tùy vào vị trí và hướng của các tia chiếu, chúng ta có thể tạo ra các loại chiếu khác nhau:

• Chiếu song song (parallel projection): Các tia chiếu song song nhau.
• Chiếu trung tâm (central projection): Các tia chiếu hội tụ tại một điểm gọi là điểm nhìn (eye point) hoặc điểm chiếu.

1.2. Các Loại Hình Chiếu Phổ Biến

Loại hình chiếu	Đặc điểm	Ứng dụng
Chiếu vuông góc (orthographic)	Các tia chiếu vuông góc với mặt phẳng chiếu, tạo ra hình chiếu không bị méo dạng.	Vẽ kỹ thuật, bản vẽ kiến trúc, CAD.
Chiếu phối cảnh (perspective)	Các tia chiếu hội tụ tại một điểm nhìn, tạo cảm giác sâu và thực tế.	Tranh vẽ, mô hình 3D, thiết kế game.
Chiếu chéo (oblique)	Các tia chiếu không vuông góc và không song song với mặt phẳng chiếu, thường có góc 45° hoặc 30°.	Vẽ nhanh các bản vẽ kỹ thuật, bản đồ.
Chiếu tròn (cylindrical)	Các tia chiếu hướng ra từ một trục tròn, dùng cho bản đồ địa lý.	Bản đồ địa lý, mô hình Trái Đất.
Chiếu cầu (spherical)	Các tia chiếu xuất phát từ trung tâm một mặt cầu.	Mô phỏng thiên văn, bản đồ toàn cầu.

2. Chuẩn Bị Trước Khi Vẽ

2.1. Dụng Cụ Cần Thiết

Dụng cụ	Mô tả	Lưu ý
Bút chì HB hoặc 2B	Vẽ phác thảo, tạo độ đậm nhạt.	Dùng bút chì cứng để vẽ các đường chuẩn.
Thước kẻ	Đảm bảo các đường thẳng chính xác.	Chọn thước nhựa hoặc kim loại có độ dày 0,5 mm.
Compás (cái vòng)	Vẽ các đường tròn, cung tròn.	Kiểm tra độ bám và độ chính xác.
Bảng vẽ (drafting board)	Bề mặt phẳng, chắc chắn.	Đảm bảo không trượt khi vẽ.
Giấy vẽ (A4, A3 hoặc khổ lớn)	Độ dày phù hợp để không bị thấm.	Giấy trơn hoặc có lưới.
Bút màu hoặc bút dạ	Đánh dấu các đường chiếu, màu sắc.	Dùng màu tương phản để dễ phân biệt.
Máy tính và phần mềm CAD (tùy chọn)	Vẽ và kiểm tra hình chiếu số.	AutoCAD, SolidWorks, Fusion 360.

2.2. Xác Định Hệ Tọa Độ

Khi vẽ hình chiếu, việc xác định hệ tọa độ (thường là trục X, Y, Z) là bước đầu tiên quan trọng. Đối với các bản vẽ kỹ thuật, thường sử dụng hệ tọa độ đúng góc 90°:

• Trục X: Hướng ngang, thường là chiều rộng.
• Trục Y: Hướng dọc, thường là chiều cao.
• Trục Z: Hướng sâu, thường là chiều dài (ra khỏi mặt giấy).

Bạn nên vẽ một bảng tọa độ ở góc giấy để làm tham chiếu.

3. Quy Trình Vẽ Hình Chiếu Vuông Góc (Orthographic Projection)

Có thể bạn quan tâm: Cách Vẽ Hình Bắn Tim Đẹp Và Ấn Tượng: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

3.1. Nguyên Tắc Cơ Bản

• Các tia chiếu vuông góc với mặt chiếu, vì vậy hình chiếu sẽ không bị méo dạng.
• Thông thường, một vật thể ba chiều sẽ được chiếu lên ba mặt phẳng chính: mặt phẳng XY (hình chiếu trên), mặt phẳng XZ (hình chiếu bên trái), mặt phẳng YZ (hình chiếu bên phải).

3.2. Bước Thực Hiện

Bước 1: Vẽ khung chiếu

1. Vẽ ba hình chữ nhật song song, mỗi hình đại diện cho một mặt chiếu (trước, bên, trên).
2. Đánh dấu đường trung tâm giữa các hình để biểu thị trục Z (độ sâu).

Bước 2: Xác định các điểm đặc trưng của vật thể

• Các đỉnh (vertices) của vật thể ba chiều.
• Các đường thẳng chính (principal edges) – thường là các cạnh song song với trục tọa độ.

Bước 3: Chiếu các điểm lên từng mặt phẳng

• Chiếu lên mặt XY: bỏ qua trục Z (độ sâu), chỉ giữ lại các toạ độ X và Y.
• Chiếu lên mặt XZ: bỏ qua trục Y.
• Chiếu lên mặt YZ: bỏ qua trục X.

Bước 4: Nối các điểm đã chiếu

• Dùng thước kẻ nối các điểm theo đúng thứ tự của các cạnh gốc.
• Đảm bảo độ dài tỉ lệ giữa các hình chiếu là chính xác (các cạnh song song sẽ có độ dài bằng nhau trên các hình chiếu có chứa chúng).

Bước 5: Hoàn thiện và kiểm tra

• Kiểm tra độ tương quan giữa các hình chiếu: ví dụ, một cạnh xuất hiện trong hình chiếu trên và bên trái phải có cùng độ dài.
• Thêm đánh dấu (hatch) để thể hiện các mặt phẳng, nếu cần.

3.3. Ví Dụ Thực Tế: Vẽ Hình Chiếu Của Một Hộp Vuông

1. Xác định các đỉnh: (0,0,0), (a,0,0), (a,a,0), (0,a,0), (0,0,a), (a,0,a), (a,a,a), (0,a,a).
2. Chiếu lên XY: Các điểm có tọa độ (x, y). Ta có bốn điểm (0,0), (a,0), (a,a), (0,a) tạo thành hình vuông.
3. Chiếu lên XZ: Các điểm (x, z) cho (0,0), (a,0), (a,a), (0,a).
4. Chiếu lên YZ: Các điểm (y, z) tương tự.
5. Nối các đường: Hoàn thành ba hình chiếu vuông góc của hộp.

4. Vẽ Hình Chiếu Phối Cảnh (Perspective Projection)

4.1. Nguyên Lý Cơ Bản

• Các tia chiếu hội tụ tại một điểm nhìn (eye point).
• Độ giảm kích thước (scale) của các đối tượng tăng dần khi chúng xa điểm nhìn, tạo cảm giác sâu.
• Công thức chiếu trung tâm:

\begin{cases}
x’ = \frac{d \cdot x}{z + d} \
y’ = \frac{d \cdot y}{z + d}
\end{cases}

Trong đó:
– ( (x, y, z) ) là tọa độ điểm trong không gian.
– ( (x’, y’) ) là tọa độ điểm trên mặt phẳng chiếu.
– ( d ) là khoảng cách từ điểm nhìn đến mặt phẳng chiếu (độ sâu tiêu chuẩn).

4.2. Bước Thực Hiện

Bước 1: Xác định điểm nhìn

• Chọn vị trí điểm nhìn (thường đặt ở góc trên bên phải hoặc bên trái của vật thể).
• Đánh dấu điểm nhìn trên bản vẽ bằng một dấu chấm hoặc hình tròn.

Bước 2: Vẽ mặt chiếu

• Thông thường là một mặt phẳng đứng (ví dụ: mặt XY).
• Đánh dấu điểm G (horizon) – nơi các đường song song với mặt chiếu gặp nhau.

Bước 3: Vẽ các đường chiếu

• Từ mỗi đỉnh của vật thể, vẽ một đường thẳng tới điểm nhìn.
• Giao điểm của các đường này với mặt chiếu là điểm chiếu.

Bước 4: Nối các điểm chiếu

• Dùng thước kẻ nối các điểm chiếu lại để tạo thành hình chiếu phối cảnh.
• Đảm bảo độ sâu được phản ánh đúng: các đường song song trong không gian sẽ hội tụ tới điểm vanishing point trên đường horizon.

4.3. Kỹ Thuật “Two‑Point Perspective”

• Khi các đường song song không cùng hướng với trục X hoặc Y, chúng sẽ hội tụ tới hai điểm vanishing point trên đường horizon.
• Thực hiện bằng cách vẽ hai đường thẳng từ điểm nhìn tới hai điểm vanishing point, sau đó kéo các đường chiếu từ các đỉnh tới các điểm này.

4.4. Ví Dụ Thực Tế: Vẽ Phối Cảnh Của Một Hình Lập Phương

1. Chọn điểm nhìn: Đặt ở vị trí (−d, −d, d).
2. Chiếu các đỉnh: Tính toán theo công thức trên, hoặc vẽ thủ công bằng cách kéo thẳng từ đỉnh tới điểm nhìn.
3. Nối các điểm chiếu: Đảm bảo các cạnh song song trong không gian hội tụ tới cùng một vanishing point.
4. Hoàn thiện: Thêm shading để tăng cảm giác ba chiều.

5. Hình Chiếu Chéo (Oblique Projection)

Có thể bạn quan tâm: Cách Vẽ Hình Bông Tuyết Đẹp Và Độc Đáo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

5.1. Đặc Điểm

• Các tia chiếu không vuông góc và không song song với mặt chiếu.
• Thường sử dụng góc 45° (chiếu Cabinet) hoặc 30° (chiếu Cavalier).
• Độ méo dạng được kiểm soát bằng tỷ lệ kéo dài (scale factor) của các trục sâu.

5.2. Các Bước Vẽ

1. Vẽ mặt chiếu chính (thường là mặt XY).
2. Xác định trục sâu Z: Vẽ một đường chéo từ mỗi điểm trên mặt XY với góc đã chọn (45° hoặc 30°).
3. Áp dụng tỷ lệ: Đối với chiếu Cabinet, trục Z được rút ngắn một nửa (scale 0.5). Đối với chiếu Cavalier, giữ nguyên (scale 1).
4. Nối các điểm để tạo thành hình chiếu.

5.3. Ứng Dụng Thực Tiễn

• Vẽ nhanh các bản vẽ cơ khí.
• Thể hiện các khối hình trong sách giáo khoa.

6. Hình Chiếu Đặc Biệt Trong Địa Lý và Khoa Học

6.1. Chiếu Tròn (Cylindrical Projection)

• Dùng cho bản đồ địa lý (ví dụ: bản đồ Mercator).
• Các tia chiếu ra từ một trục tròn, tạo ra bản đồ có các meridian là các đường thẳng song song.

6.2. Chiếu Cầu (Spherical Projection)

• Dùng cho bản đồ toàn cầu, hình ảnh thiên văn.
• Các tia chiếu xuất phát từ trung tâm một mặt cầu, tạo ra các đường kinh độ và vĩ độ cong.

6.3. Các Công Thức Cơ Bản

• Chiếu Mercator:

  x = R \lambda,\quad y = R \ln\left(\tan\left(\frac{\pi}{4} + \frac{\phi}{2}\right)\right)

  trong đó ( \lambda ) là kinh độ, ( \phi ) là vĩ độ, ( R ) là bán kính Trái Đất.

• Chiếu Gnomonic (chiếu cầu):

  x = \frac{R \tan\lambda}{\cos\phi},\quad y = R \tan\phi

7. Thực Hành Với Phần Mềm CAD

7.1. Lợi Ích Khi Dùng CAD

Có thể bạn quan tâm: Cách Vẽ Hình Bát Quái: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tự động hoá các phép chiếu (vuông góc, phối cảnh).
• Kiểm tra độ chính xác nhanh chóng.
• Dễ dàng sửa đổi và lặp lại các bản vẽ.

7.2. Các Bước Cơ Bản Trong AutoCAD

1. Tạo mô hình 3D: Dùng lệnh BOX, CYLINDER, SPHERE.
2. Chọn chế độ chiếu: VIEWBASE → ORTHO cho vuông góc, PERSPECTIVE cho phối cảnh.
3. Thiết lập điểm nhìn: VPOINT để đặt vị trí camera.
4. Xuất hình chiếu: Dùng lệnh FLATSHOT để tạo bản vẽ 2D từ mô hình 3D.

7.3. Mẹo Nhanh

• Lưu các view (cách nhìn) thường dùng để chuyển đổi nhanh giữa các loại chiếu.
• Sử dụng layer để phân biệt các đường chiếu (đường chính, đường phụ, vanishing points).

8. Những Sai Lầm Thường Gặp Khi Vẽ Hình Chiếu

Sai lầm	Nguyên nhân	Cách khắc phục
Chiều dài không đồng nhất	Không đồng nhất trong việc bỏ trục khi chiếu.	Kiểm tra lại các toạ độ, luôn giữ cố định một trục cho mỗi mặt chiếu.
Méo dạng ở chiếu vuông góc	Vẽ không chính xác các đường song song với trục.	Dùng thước kẻ và lưới để đảm bảo các đường thẳng.
Vanishing point sai vị trí	Đặt điểm nhìn không đúng hoặc vô tình di chuyển.	Đánh dấu rõ ràng điểm nhìn, sử dụng thước kẻ góc để xác định góc 45°.
Chiếu sâu không tỉ lệ	Quên áp dụng tỷ lệ cho trục Z trong chiếu chéo.	Nhớ áp dụng scale factor (0.5 cho Cabinet, 1 cho Cavalier).
Bản đồ méo	Không hiểu công thức chiếu địa lý.	Học lại các công thức Mercator, Gnomonic, và kiểm tra với phần mềm GIS.

9. Bài Tập Thực Hành

Bài 1: Vẽ Hình Chiếu Vuông Góc Của Một Lăng Trụ Đối

1. Xác định 8 đỉnh của lăng trụ.
2. Chiếu lên các mặt XY, XZ, YZ.
3. Vẽ ba hình chiếu và kiểm tra độ tương quan.

Bài 2: Tạo Hình Chiếu Phối Cảnh Của Một Đồ Tháp

1. Chọn điểm nhìn ở góc 30° so với mặt đáy.
2. Vẽ vanishing points cho các đường song song.
3. Hoàn thiện bằng shading.

Bài 3: Chiếu Mercator Một Vùng Địa Lý

1. Lấy dữ liệu kinh độ và vĩ độ (ví dụ: khu vực Đông Dương).
2. Áp dụng công thức Mercator để tính x, y.
3. Vẽ bản đồ trên giấy, so sánh với bản đồ thực tế.

10. Kết Luận

Việc hiểu và thành thạo cách vẽ hình chiếu toán là nền tảng quan trọng không chỉ cho học sinh, sinh viên mà còn cho các chuyên gia trong lĩnh vực kỹ thuật, kiến trúc và thiết kế. Từ những nguyên tắc cơ bản như chiếu vuông góc, chiếu phối cảnh, đến các kỹ thuật nâng cao như chiếu chéo và chiếu địa lý, mỗi loại hình chiếu mang lại một góc nhìn độc đáo và phục vụ những mục đích khác nhau.

Hãy luôn nhớ:

1. Xác định hệ tọa độ và điểm nhìn một cách chính xác.
2. Áp dụng đúng công thức và tỷ lệ cho mỗi loại chiếu.
3. Kiểm tra độ tương quan giữa các hình chiếu để tránh sai sót.
4. Sử dụng công nghệ CAD để tăng tốc độ và độ chính xác, đồng thời không quên luyện tập vẽ tay để nắm vững cảm thẩm.

Hy vọng qua bài viết này, bạn đã có một cẩm nang toàn diện để tự tin thực hiện mọi dạng hình chiếu toán học. Hãy luyện tập thường xuyên, thử nghiệm với các vật thể đa dạng và dần dần phát triển kỹ năng của mình lên một tầm cao mới. Chúc bạn thành công!
