Mở Đầu
Trong lĩnh vực kỹ thuật, kiến trúc, đồ họa và giáo dục, việc vẽ các hình chiếu vuông góc (còn gọi là chiếu trực giao) là một kỹ năng nền tảng, giúp người học và người thực hành thể hiện các hình khối ba‑một một cách trực quan, chính xác và dễ hiểu. Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và có hệ thống về cách vẽ hình chiếu vuông góc, bao gồm:
- Kiến thức nền tảng: Định nghĩa, các loại chiếu, nguyên tắc cơ bản.
- Công cụ và vật liệu: Lựa chọn bút, giấy, thước, máy tính…
- Các bước thực hiện: Từ việc xác định trục, vẽ các mặt chiếu, đến hoàn thiện bản vẽ.
- Kỹ thuật nâng cao: Chiếu đa mặt, chiếu phối hợp, chiếu 3D, phần mềm hỗ trợ.
- Các lỗi thường gặp và cách khắc phục.
- Ứng dụng thực tiễn: Kiến trúc, cơ khí, thiết kế công nghiệp, giáo dục.
- Bài tập thực hành: Một loạt ví dụ để bạn tự luyện tập.
Mục tiêu cuối cùng là giúp người đọc không chỉ nắm vững lý thuyết mà còn có thể áp dụng ngay lập tức trong thực tế, dù là ở môi trường học tập, làm việc hay tự học.
1. Kiến Thức Nền Tảng

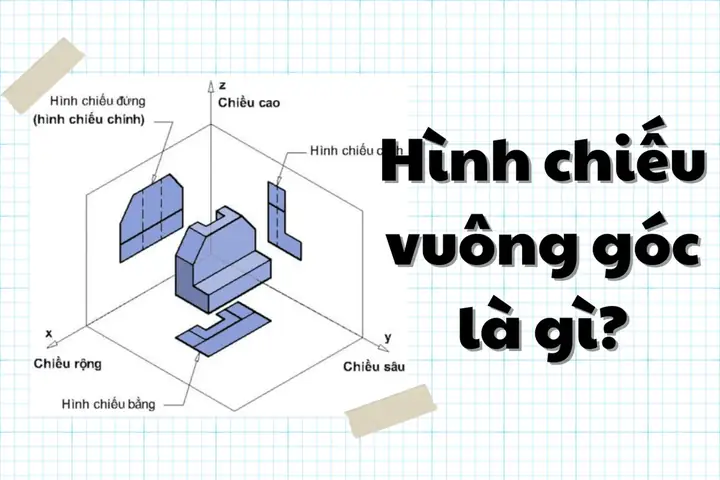

1.1 Định Nghĩa Hình Chiếu Vuông Góc
Hình chiếu vuông góc (Orthographic Projection) là phương pháp biểu diễn một vật thể ba‑một trên mặt phẳng bằng cách chiếu các điểm của vật thể lên một hoặc nhiều mặt phẳng chiếu sao cho các tia chiếu vuông góc (90°) với mặt phẳng chiếu. Kết quả là các hình chiếu không có phối cảnh (không thu nhỏ) và các góc, tỉ lệ được bảo toàn.
1.2 Các Loại Hình Chiếu Vuông Góc
| Loại chiếu | Mô tả | Mặt phẳng chiếu thường dùng |
|---|---|---|
| Chiếu mặt phẳng đứng | Chiếu dọc theo trục Y (thường là trục dọc) | Mặt phẳng YZ |
| Chiếu mặt phẳng ngang | Chiếu dọc theo trục Z (thường là trục chiều cao) | Mặt phẳng XZ |
| Chiếu mặt phẳng đứng – dọc | Chiếu dọc theo trục X | Mặt phẳng XY |
| Chiếu đa mặt | Kết hợp nhiều mặt chiếu (thường là ba mặt: đứng, đứng‑dọc, ngang) | XY, YZ, XZ |
1.3 Nguyên Tắc Cơ Bản
Có thể bạn quan tâm: Cách Vẽ Hoa Cẩm Tú Cầu Đẹp Và Chi Tiết: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
- Tia chiếu vuông góc: Tia chiếu luôn vuông góc với mặt phẳng chiếu.
- Bảo toàn tỉ lệ: Các đoạn thẳng, góc và tỉ lệ trong không gian ba‑một được giữ nguyên trong mỗi mặt chiếu.
- Định hướng trục: Trục X (trục ngang), trục Y (trục đứng), trục Z (trục sâu) được xác định rõ ràng.
- Góc chiếu: Khi vẽ nhiều mặt chiếu, các mặt phải được đặt ở góc 90° với nhau (đối với các mặt chiếu chuẩn).
2. Công Cụ và Vật Liệu
2.1 Dụng Cụ Vẽ Truyền Thống
| Dụng cụ | Chức năng | Lưu ý khi sử dụng |
|---|---|---|
| Giấy vẽ kỹ thuật | Độ dày, không thấm mực, giúp nét sạch | Chọn kích thước A4 hoặc A3 tùy độ phức tạp |
| Bút chì (HB, 2B) | Vẽ phác thảo, đo đạc | Dùng HB cho đường chính, 2B cho nét nhạt |
| Bút mực (Fineliner, Micron) | Đánh dấu đường nét cuối cùng | Độ dày 0.3‑0.5 mm phù hợp |
| Thước kẻ (30 cm, 50 cm) | Đo dài, kéo đường thẳng | Kiểm tra độ chính xác, không gập cong |
| Thước góc 30°‑45°‑60° | Vẽ các góc chuẩn | Dùng để xác định góc chiếu nếu cần |
| Compas | Vẽ vòng tròn, cung | Đặt lưỡi kim trên giấy cẩn thận |
| Bảng kèm (drafting table) | Nghiêng giấy, tạo góc chiếu | Đặt giấy theo góc 90° nếu vẽ nhiều mặt |
2.2 Phần Mềm Hỗ Trợ
| Phần mềm | Ưu điểm | Nhược điểm |
|---|---|---|
| AutoCAD | Tiêu chuẩn công nghiệp, tính năng 2D & 3D mạnh | Học phí, yêu cầu máy tính mạnh |
| SolidWorks | Vẽ chiếu đa mặt tự động, mô phỏng 3D | Chỉ dành cho thiết kế cơ khí |
| SketchUp | Dễ học, giao diện trực quan | Độ chính xác không cao bằng CAD |
| Fusion 360 | Miễn phí cho sinh viên, tích hợp CAM | Yêu cầu kết nối internet |
| LibreCAD | Miễn phí, mã nguồn mở | Chưa hỗ trợ 3D |
Lưu ý: Khi dùng phần mềm, bạn vẫn cần nắm vững nguyên tắc chiếu vuông góc để kiểm tra và chỉnh sửa bản vẽ.
3. Các Bước Thực Hiện Vẽ Hình Chiếu Vuông Góc
3.1 Bước 1: Xác Định Mục Tiêu và Lựa Chọn Mặt Chiếu
- Xác định mục đích: Đánh giá xem bản vẽ sẽ dùng cho gì (bản vẽ kiến trúc, bản vẽ cơ khí, bài tập học tập).
- Lựa chọn mặt chiếu:
- Nếu muốn thể hiện chiều cao và độ rộng → chiếu mặt phẳng đứng (YZ).
- Nếu muốn thể hiện chiều dài và chiều cao → chiếu mặt phẳng ngang (XZ).
- Đối với bản vẽ chi tiết, thường dùng ba mặt chiếu (đồng thời XY, YZ, XZ).
3.2 Bước 2: Vẽ Hệ Trục Tọa Độ
Có thể bạn quan tâm: Cách Vẽ Cây Bằng Bút Chì: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Đặt trục X (ngang), trục Y (đứng), và trục Z (độ sâu) trên giấy.
- Khoảng cách giữa các trục tùy thuộc vào kích thước của vật thể, thường cách nhau 5‑10 cm để có đủ không gian vẽ.
- Đánh dấu điểm gốc O (giao điểm ba trục).
Lưu ý: Khi vẽ ba mặt chiếu trên cùng một tờ, trục Y thường là chung cho hai mặt (đứng và đứng‑dọc). Trục X và Z mở rộng ra hai phía.
3.3 Bước 3: Xác Định Các Đường Kẻ Cơ Bản
- Xác định các điểm quan trọng trên vật thể (đỉnh, góc, trung điểm).
- Chiếu các điểm này lên từng mặt bằng cách kéo thẳng vuông góc tới mặt chiếu.
- Đánh dấu các điểm chiếu trên hệ trục tương ứng.
3.4 Bước 4: Vẽ Các Mặt Chiếu
- Mặt chiếu đứng (YZ): Vẽ các đoạn thẳng nối các điểm chiếu trên trục Y‑Z.
- Mặt chiếu ngang (XZ): Vẽ các đoạn thẳng nối các điểm chiếu trên trục X‑Z.
- Mặt chiếu đứng‑dọc (XY): Vẽ các đoạn thẳng nối các điểm chiếu trên trục X‑Y.
Khi vẽ, tuân thủ nguyên tắc “cùng dạng, cùng chiều”: Nếu một cạnh thẳng trong không gian, nó sẽ xuất hiện dưới dạng đoạn thẳng trong mỗi mặt chiếu, và độ dài trên mỗi mặt chiếu bằng độ dài thực tế trên trục tương ứng.
3.5 Bước 5: Hoàn Thiện và Chú Thích
- Kiểm tra tỉ lệ: Đo các đoạn trên bản vẽ và so sánh với kích thước thực tế (sử dụng thước kẻ).
- Thêm chú giải: Ghi rõ các kích thước, góc, vật liệu, và tên các mặt (VD: “Mặt chiếu đứng – YZ”).
- Đánh dấu các đường ẩn (đường nét đứt) và đường hiện (đường nét liền).
- Ký tên, ngày tháng để bản vẽ có tính pháp lý.
3.6 Bước 6: Kiểm Tra Lại
- Kiểm tra tính liên tục: Các điểm chung giữa hai mặt chiếu phải trùng nhau (ví dụ: các điểm trên trục Y chung cho cả XY và YZ).
- Kiểm tra góc chiếu: Đảm bảo các mặt chiếu được đặt vuông góc nhau.
- Kiểm tra lỗi: Loại bỏ các đường thừa, sửa sai lệch.
4. Kỹ Thuật Nâng Cao
Có thể bạn quan tâm: Cách Vẽ Con Thỏ Đẹp Nhất: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu Và Nghệ Sĩ Thành Thạo

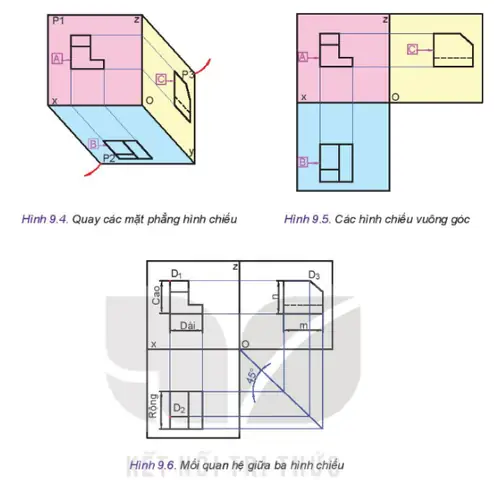

4.1 Chiếu Đa Mặt (Third‑Angle vs First‑Angle)
Trong chuẩn ISO (được dùng ở châu Âu và châu Á), chiếu góc thứ ba (Third‑Angle Projection) là phổ biến. Trong chuẩn ASME/ANSI (Mỹ), chiếu góc thứ nhất (First‑Angle Projection) được dùng. Điểm khác nhau:
| Tiêu chuẩn | Vị trí mặt chiếu trên giấy | Cách sắp xếp |
|---|---|---|
| Third‑Angle | Mặt chiếu đứng ở bên phải, mặt chiếu ngang ở dưới, mặt chiếu đứng‑dọc ở trên | Dễ hình dung với người học ở châu Á |
| First‑Angle | Mặt chiếu đứng ở bên trái, mặt chiếu ngang ở trên, mặt chiếu đứng‑dọc ở dưới | Thường dùng trong công nghiệp Mỹ |
Khi vẽ, cần xác định chuẩn nào đang áp dụng để tránh nhầm lẫn.
4.2 Chiếu Đối Xứng và Đối Xứng Bản Đồ
- Chiếu đối xứng: Khi vật thể có tính đối xứng, bạn có thể vẽ một nửa và sao chép qua trục đối xứng.
- Chiếu bản đồ (Section View): Khi muốn thể hiện nội dung bên trong, vẽ một mặt cắt và biểu thị bằng đường nét gạch chéo.
4.3 Sử Dụng Phần Mềm CAD Để Tự Động Hóa
- Tạo mô hình 3D: Dùng công cụ “Extrude” hoặc “Revolve”.
- Chọn “Projection” → “Orthographic”.
- Đặt các mặt chiếu: Chọn XY, YZ, XZ.
- Xuất bản vẽ: Export sang DWG hoặc PDF.
- Kiểm tra: Sử dụng công cụ “Dimension” để kiểm tra độ chính xác.
4.4 Chiếu 3D và Tạo Hình Khối
Mặc dù chiếu vuông góc không có phối cảnh, nhưng khi kết hợp ba mặt chiếu trên cùng một bản vẽ, người xem có thể “đọc” lại hình khối ba‑một. Để hỗ trợ, có thể vẽ đường ẩn và đường hiện bằng các ký hiệu chuẩn (đường nét liền, đứt, gạch chéo).
5. Các Lỗi Thường Gặp Và Cách Khắc Phục
Có thể bạn quan tâm: Cách Vẽ Con Rồng Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Các mặt chiếu không vuông góc | Đặt trục sai góc | Dùng thước góc, kiểm tra 90° trước khi vẽ |
| Kích thước không tỉ lệ | Đo sai hoặc không chuẩn tỉ lệ | Kiểm tra lại bằng thước, dùng thước kẻ tỉ lệ (scale) |
| Đánh dấu điểm chiếu sai | Không kéo thẳng vuông góc | Dùng thước kẻ, vẽ các đường dẫn (construction lines) trước |
| Nhầm lẫn First‑Angle/Third‑Angle | Không nắm rõ tiêu chuẩn | Ghi chú rõ ràng tiêu chuẩn ở đầu bản vẽ |
| Bỏ qua đường ẩn | Không nhận diện đúng các cạnh ẩn | Xác định các mặt không nhìn thấy, dùng nét đứt (dashed line) |
| Đặt tên mặt chiếu sai | Nhầm lẫn trục | Ghi chú tên mặt chiếu ngay dưới mỗi hình chiếu |
6. Ứng Dụng Thực Tiễn
6.1 Kiến Trúc
- Bản vẽ mặt bằng (Plan): Chiếu ngang (XZ) thể hiện bố trí phòng, tường, cột.
- Bản vẽ mặt đứng (Elevation): Chiếu đứng (YZ) cho thấy chiều cao, cửa sổ, mái.
- Bản vẽ mặt cắt (Section): Kết hợp chiếu đứng‑dọc (XY) để thể hiện cấu trúc bên trong.
6.2 Cơ Khí và Thiết Kế Sản Phẩm
- Bản vẽ chi tiết (Detail Drawing): Ba mặt chiếu giúp kỹ sư hiểu rõ các lỗ, rãnh, góc gia công.
- Mô phỏng lắp ráp: Các mặt chiếu cho phép kiểm tra giao diện giữa các bộ phận.
6.3 Giáo Dục
- Giáo trình hình học không gian: Học sinh sinh viên học cách chuyển đổi giữa các mặt chiếu.
- Bài tập trắc nghiệm: Nhận diện mặt chiếu đúng, vẽ lại các hình chiếu.
6.4 Thiết Kế Công Nghiệp và Đồ Họa
- Thiết kế đồ họa vector: Adobe Illustrator, CorelDRAW có công cụ “Isometric” nhưng vẫn cần chiếu vuông góc để tạo mẫu chuẩn.
- Mô phỏng 3D: Khi xuất bản mẫu, các mặt chiếu giúp khách hàng hiểu rõ kích thước.
7. Bài Tập Thực Hành
Bài 1: Vẽ Ba Mặt Chiếu Của Hình Hộp Vuông
- Kích thước: 120 mm × 80 mm × 60 mm.
- Vẽ hệ trục, xác định các điểm góc, chiếu lên XY, YZ, XZ.
- Hoàn thiện bằng cách thêm các đường ẩn.
Bài 2: Vẽ Chiếu Đối Xứng Của Cầu Tròn
- Bán kính 30 mm, trục Z là trục đối xứng.
- Vẽ mặt chiếu đứng (YZ) và mặt chiếu ngang (XZ).
- Thêm các đường nét gạch chéo để biểu thị phần ẩn.
Bài 3: Chiếu Đa Mặt Của Một Cánh Cửa
- Kích thước cửa: 2100 mm × 900 mm, độ dày 45 mm.
- Thêm các chi tiết như khung, tay nắm.
- Vẽ ba mặt chiếu, chú thích kích thước chi tiết.
Bài 4: Sử Dụng AutoCAD Để Tự Động Hóa
- Tạo mô hình 3D của một khối L.
- Chọn “Projection”, tạo ba mặt chiếu.
- Xuất bản vẽ ra PDF, so sánh với bản vẽ tay.
8. Tổng Kết
Vẽ hình chiếu vuông góc không chỉ là một kỹ năng cơ bản trong thiết kế kỹ thuật mà còn là nền tảng để hiểu và truyền đạt các khái niệm không gian ba‑một một cách rõ ràng. Từ việc nắm vững các nguyên tắc cơ bản, lựa chọn công cụ phù hợp, thực hiện các bước một cách có hệ thống, đến việc áp dụng các kỹ thuật nâng cao và tránh các lỗi thường gặp, bạn sẽ có thể tạo ra những bản vẽ chính xác, chuyên nghiệp và đáp ứng yêu cầu của mọi lĩnh vực.
Những điểm quan trọng cần ghi nhớ:
- Chiếu vuông góc luôn vuông góc với mặt chiếu, bảo toàn tỉ lệ và góc.
- Ba mặt chiếu chuẩn (XY, YZ, XZ) cung cấp toàn bộ thông tin về hình khối.
- Tiêu chuẩn Third‑Angle (ISO) và First‑Angle (ANSI) quyết định cách bố trí các mặt chiếu trên bản vẽ.
- Công cụ truyền thống và phần mềm CAD đều cần dựa trên nguyên tắc chiếu để đạt độ chính xác.
- Kiểm tra và chỉnh sửa là bước không thể thiếu để bản vẽ đạt chuẩn.
Hy vọng qua bài viết này, bạn đã nắm vững cách vẽ hình chiếu vuông góc từ cơ bản đến nâng cao, sẵn sàng áp dụng trong học tập, công việc và sáng tạo. Chúc bạn thành công và luôn tạo ra những bản vẽ chất lượng!
