Cách Vẽ Hình Chiếu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực kỹ thuật, kiến trúc, thiết kế công nghiệp và mỹ thuật, hình chiếu (projection) là một công cụ không thể thiếu để chuyển đổi các đối tượng ba chiều (3D) thành các bản vẽ hai chiều (2D) một cách chính xác và dễ hiểu. Việc nắm vững cách vẽ hình chiếu không chỉ giúp các kỹ sư, kiến trúc sư, nhà thiết kế thể hiện ý tưởng một cách rõ ràng mà còn giảm thiểu sai sót trong quá trình sản xuất và thi công. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ các khái niệm cơ bản, các loại hình chiếu, quy tắc vẽ, đến các bước thực hành và một số mẹo nâng cao, nhằm giúp bạn thành thạo kỹ năng vẽ hình chiếu.

1. Khái Niệm Cơ Bản Về Hình Chiếu

1.1. Định Nghĩa

Hình chiếu là hình ảnh của một vật thể hay mô hình được chiếu lên một mặt phẳng (mặt chiếu) bằng cách sử dụng các tia chiếu (có thể là tia song song hoặc tia hội tụ). Mục đích là tạo ra một bản vẽ 2D phản ánh đúng các đặc điểm quan trọng của đối tượng 3D.

1.2. Vai Trò Của Hình Chiếu

• Truyền đạt thông tin: Giúp người xem hiểu cấu trúc, kích thước, hình dạng của vật thể.
• Hỗ trợ sản xuất: Các bản vẽ chiếu là tài liệu chuẩn cho gia công, lắp ráp.
• Kiểm tra và sửa lỗi: Dễ dàng phát hiện lỗi thiết kế khi xem các góc chiếu khác nhau.
• Giao tiếp đa ngành: Kỹ sư, kiến trúc sư, nhà thiết kế đồ họa đều dùng chung ngôn ngữ hình chiếu.

2. Các Loại Hình Chiếu Phổ Biến

2.1. Chiếu Song Song (Parallel Projection)

Có thể bạn quan tâm: Cách Vẽ Hoa Đào Đẹp Và Chi Tiết: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Đặc điểm: Các tia chiếu song song nhau, không gặp nhau tại một điểm.
• Ưu điểm: Giữ tỉ lệ kích thước chính xác, không gây biến dạng.
• Ứng dụng: Vẽ kỹ thuật, bản vẽ kiến trúc, bản đồ.

2.1.1. Chiếu Đúng Góc (Orthographic Projection)

• Định nghĩa: Chiếu song song với góc chiếu = 90° so với mặt chiếu.
• Các dạng:
• Chiếu mặt (Front view)
• Chiếu trên (Top view)
• Chiếu bên (Side view)
• Quy tắc:
• Các đường thẳng trong không gian được chiếu thành các đường thẳng.
• Tỷ lệ kích thước được giữ nguyên.

2.1.2. Chiếu Độ (Axonometric Projection)

• Định nghĩa: Chiếu song song nhưng góc chiếu không vuông góc với mặt chiếu.
• Ba loại chính:
• Isometric (độ lệch 30° – 30° – 30°)
• Dimetric (hai góc bằng nhau, một góc khác)
• Trimetric (ba góc khác nhau)
• Đặc điểm: Các trục không vuông góc nhưng vẫn giữ tỉ lệ, thích hợp cho mô hình 3D trực quan.

2.2. Chiếu Hội Tụ (Perspective Projection)

• Đặc điểm: Các tia chiếu hội tụ tại một điểm (điểm nhìn), tạo ra hiện tượng tiêu điểm.
• Ưu điểm: Gây ảo giác chiều sâu, gần gũi với cách mắt người nhìn.
• Nhược điểm: Kích thước không đồng đều, khó dùng cho đo đạc chính xác.
• Ứng dụng: Trình bày ý tưởng, render, mô phỏng kiến trúc.

2.2.1. Chiếu Một Điểm (One-Point Perspective)

• Đặc điểm: Tất cả các đường song song với trục chính hội tụ vào một điểm tiêu điểm trên đường chân trời.

2.2.2. Chiếu Hai Điểm (Two-Point Perspective)

• Đặc điểm: Hai bộ đường song song hội tụ vào hai điểm tiêu điểm, thường dùng cho góc nhìn góc 45°.

2.2.3. Chiếu Ba Điểm (Three-Point Perspective)

• Đặc điểm: Thêm một điểm tiêu điểm cho các đường thẳng đứng, tạo cảm giác nhìn từ trên cao hoặc dưới thấp.

3. Nguyên Tắc Và Quy Tắc Cơ Bản Khi Vẽ Hình Chiếu

3.1. Quy Tắc “3‑2‑1”

• 3: Ba mặt chiếu chính (mặt trước, mặt trên, mặt bên) phải được vẽ và sắp xếp đúng vị trí.
• 2: Hai đường thẳng chuẩn (đường trung tâm và đường cơ sở) giúp định vị các mặt chiếu.
• 1: Một hệ trục tọa độ (X, Y, Z) để xác định vị trí và hướng của đối tượng.

3.2. Quy Tắc Đặt Mặt Chiếu

• Mặt trước (Front view): Đặt ở trung tâm, thường là mặt nhìn trực diện.
• Mặt trên (Top view): Đặt ngay phía trên mặt trước, chia cách bằng khoảng cách chuẩn (thường 2–3 cm).
• Mặt bên (Side view): Đặt bên phải hoặc bên trái mặt trước, tùy thuộc vào hướng của đối tượng.

3.3. Quy Tắc Khoảng Cách

• Khoảng cách giữa các mặt chiếu không được quá nhỏ (để tránh chồng chéo) và không quá lớn (để tiết kiệm không gian bản vẽ). Thông thường, khoảng cách chuẩn là 2 cm cho bản vẽ A4, 3 cm cho bản vẽ A3.

3.4. Độ Dày Đường

• Đường nét chuẩn: 0.5 mm (đường viền, đường chính).
• Đường nét phụ: 0.25 mm (đường ẩn, đường phụ).
• Đường nét đặc biệt: Đánh dấu các đường cắt, đường trung tâm.

3.5. Đánh Số và Ghi Chú

Có thể bạn quan tâm: Cách Vẽ Con Voi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mỗi mặt chiếu cần có tiêu đề (Front, Top, Side) và số hiệu (ví dụ: Hình 1, Bản vẽ 2).
• Ghi chú kích thước, góc, bán kính bằng cách sử dụng kí hiệu chuẩn (đường kích thước, mũi tên, số liệu).

4. Các Bước Thực Hành Vẽ Hình Chiếu Bằng Tay

Bước 1: Chuẩn Bị Dụng Cụ

Dụng Cụ	Mô Tả	Lưu Ý
Giấy vẽ	Dạng A4, A3, hoặc khổ lớn tùy dự án	Sử dụng giấy có độ bền cao để tránh nhòe
Thước kẻ	Thước thẳng, thước đo góc 30°, 45°, 60°	Đảm bảo thước không bị cong
Compas	Đánh dấu bán kính, vòng tròn	Độ mở compas phải ổn định
Bút chì HB	Vẽ phác thảo	Dùng bút chì mỏng để dễ xóa
Bút mực	Bút nét, bút vẽ kỹ thuật	Độ dày 0.5 mm, 0.25 mm
Đồ họa CAD (tùy chọn)	AutoCAD, SolidWorks, Fusion 360	Dùng khi cần độ chính xác cao

Bước 2: Xác Định Hệ Tọa Độ

• Đặt gốc O tại góc dưới bên trái của mặt trước.
• Đánh dấu các trục X (ngang), Y (dọc) và Z (chiều sâu).
• Ghi chú đơn vị đo (mm, cm, in).

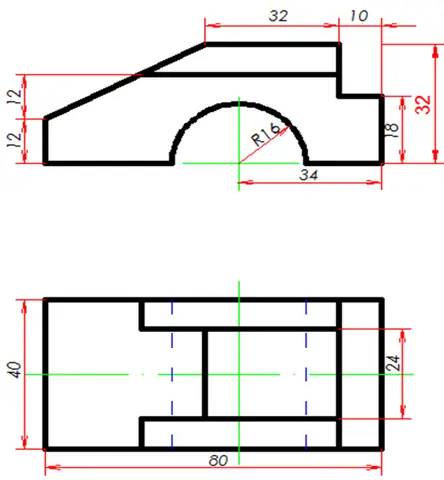

Bước 3: Vẽ Mặt Trước (Front View)

1. Xác định kích thước: Đọc số liệu từ mô hình hoặc bản mô tả.
2. Vẽ khung ngoại vi: Dùng thước kẻ để vẽ hình chữ nhật đại diện cho chiều cao và chiều rộng.
3. Chi tiết hoá: Thêm các đường cắt, lỗ, góc, bán kính theo kích thước.
4. Ghi chú kích thước: Đánh dấu các kích thước quan trọng bằng mũi tên và số liệu.

Bước 4: Vẽ Mặt Trên (Top View)

1. Di chuyển lên trên mặt trước, giữ khoảng cách chuẩn.
2. Dùng cùng hệ tọa độ X và Z (trục Y không xuất hiện trong mặt trên).
3. Vẽ các chi tiết: Đường cắt, lỗ, khối, các chi tiết nằm trên trục Z.
4. Kiểm tra độ khớp: Đảm bảo các đường thẳng trên mặt trước và mặt trên đồng vị trí theo trục X.

Bước 5: Vẽ Mặt Bên (Side View)

1. Đặt bên phải hoặc bên trái mặt trước, tùy vào hướng chiếu.
2. Sử dụng trục Y và Z (trục X không xuất hiện).
3. Thực hiện chi tiết tương tự như các mặt khác.
4. Kiểm tra tính nhất quán: Các đường dọc (Y) và chiều sâu (Z) phải khớp với mặt trước và mặt trên.

Bước 6: Kiểm Tra Và Hoàn Thiện

Có thể bạn quan tâm: Cách Vẽ Bàn Tay Đúng Kỹ Thuật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Kiểm tra tỷ lệ: Đảm bảo các kích thước trong ba mặt chiếu đồng nhất.
• Xác nhận độ chính xác: Dùng thước đo lại các khoảng cách.
• Thêm tiêu đề và bản vẽ: Ghi rõ tên dự án, ngày, người vẽ.
• Xóa các nét phác thảo: Chỉ để lại các đường nét chuẩn.

5. Hướng Dẫn Vẽ Hình Chiếu Sử Dụng Phần Mềm CAD

5.1. Lợi Ích Khi Dùng CAD

• Độ chính xác cao: Đơn vị tính tự động, không sai lệch.
• Thao tác nhanh: Sao chép, quay, phản chiếu chỉ trong vài cú click.
• Lưu trữ và chia sẻ: Dễ dàng lưu file .dwg, .dxf, .pdf.
• Tự động tạo các mặt chiếu: Nhiều phần mềm hỗ trợ tạo mặt chiếu tự động từ mô hình 3D.

5.2. Quy Trình Cơ Bản Trong AutoCAD

1. Tạo mô hình 3D: Dùng lệnh BOX, EXTRUDE, REVOLVE để tạo khối.
2. Đặt hệ tọa độ UCS: Đảm bảo trục X, Y, Z đúng hướng.
3. Lệnh FLATSHOT: Tạo bản chiếu 2D từ mô hình 3D.
4. Chỉnh sửa bản chiếu: Dùng OFFSET, TRIM, DIMLINEAR để thêm kích thước.
5. Đặt layout: Tạo các viewport cho các mặt chiếu, đặt tiêu đề, bảng chú thích.
6. Xuất file: PLOT hoặc EXPORTPDF.

5.3. Mẹo Nâng Cao

• Sử dụng Layer: Tách các loại đường (đường chuẩn, ẩn, kích thước) thành các layer riêng để dễ quản lý.
• Block: Tạo các khối chuẩn (ví dụ: vít, ốc, lỗ) để chèn nhanh.
• Dynamic Input: Bật để nhập kích thước trực tiếp khi vẽ.
• Parametric Constraints: Đặt ràng buộc kích thước để khi thay đổi một tham số, toàn bộ bản vẽ tự động cập nhật.

6. Các Lỗi Thường Gặp Khi Vẽ Hình Chiếu Và Cách Khắc Phục

Lỗi	Nguyên Nhân	Cách Khắc Phục
Không đồng nhất kích thước giữa các mặt chiếu	Đọc sai số liệu, đo lường không chính xác	Kiểm tra lại bản mô tả, dùng thước đo chuẩn
Các đường ẩn bị vẽ thành đường thực	Không nhận biết được hướng chiếu	Xác định vị trí điểm nhìn, dùng quy tắc “đường ẩn – đường thực”
Khoảng cách giữa các mặt chiếu không đồng đều	Thiếu chuẩn đo lường, vẽ tự do	Dùng thước kẻ và quy tắc khoảng cách chuẩn (2‑3 cm)
Ghi chú kích thước không đúng vị trí	Đánh dấu sai trục	Kiểm tra lại trục X, Y, Z trên mỗi mặt chiếu
Độ dày nét không đồng nhất	Sử dụng bút không chuẩn hoặc áp lực không đồng đều	Dùng bút mực kỹ thuật, áp lực vẽ đều, hoặc thiết lập độ dày trong CAD
Bản vẽ không có tiêu đề, ngày tháng	Quên ghi thông tin	Tạo mẫu tiêu đề chuẩn và luôn điền đầy đủ thông tin

7. Ứng Dụng Thực Tiễn Của Hình Chiếu Trong Các Ngành Nghề

7.1. Kiến Trúc

Có thể bạn quan tâm: Cách Vẽ Tóc Nam: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bản vẽ nền móng: Chiếu mặt bằng, mặt đứng, mặt cắt.
• Thiết kế nội thất: Chiếu chi tiết cửa, cửa sổ, tủ bếp.

7.2. Cơ Khí

• Bản vẽ chi tiết máy móc: Các bộ phận, trục, bánh răng.
• Sơ đồ dây điện: Chiếu các vị trí lắp đặt, kết nối.

7.3. Công Nghiệp Ô Tô

• Mô hình khung xe: Chiếu các phần khung, trục, hệ thống treo.
• Bản vẽ chi tiết động cơ: Các bộ phận piston, trục cam.

7.4. Thiết Kế Công Nghiệp

• Sản phẩm tiêu dùng: Chiếu các bộ phận, lắp ráp, kiểm tra độ khít.
• Đồ nội thất: Chiếu chi tiết ghế, bàn, kệ.

8. Mẹo Nâng Cao Để Vẽ Hình Chiếu Chuyên Nghiệp

1. Sử dụng màu sắc: Trong CAD, áp dụng màu khác nhau cho các mặt chiếu để dễ phân biệt.
2. Áp dụng chuẩn ISO / ASME: Tuân thủ các tiêu chuẩn quốc tế để bản vẽ được chấp nhận rộng rãi.
3. Tạo thư viện chuẩn: Lưu các chi tiết thường dùng (đai ốc, lỗ, góc) để tái sử dụng.
4. Kiểm tra bằng phần mềm kiểm tra lỗi: AutoCAD có lệnh CHECK để phát hiện lỗi đo đạc.
5. Thực hành vẽ tay nhanh: Dành thời gian vẽ nhanh các hình chiếu cơ bản để tăng tốc độ khi làm việc thực tế.
6. Tham khảo bản vẽ mẫu: Học từ các bản vẽ chuyên nghiệp, nhận diện cách bố trí, tiêu đề, chú giải.

9. Tổng Kết

Việc vẽ hình chiếu không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật truyền tải thông tin một cách chính xác và hiệu quả. Từ những nguyên tắc cơ bản như quy tắc “3‑2‑1”, cách sắp xếp mặt chiếu, đến việc sử dụng phần mềm CAD hiện đại, mỗi bước đều góp phần tạo nên một bản vẽ chất lượng. Khi nắm vững các loại hình chiếu, quy tắc vẽ, và các công cụ hỗ trợ, bạn sẽ:

• Giảm thiểu sai sót trong thiết kế và sản xuất.
• Tăng tốc độ làm việc nhờ các công cụ tự động và thư viện chuẩn.
• Giao tiếp tốt hơn với đồng nghiệp, khách hàng và các bộ phận liên quan.
• Đạt chuẩn quốc tế khi áp dụng các tiêu chuẩn ISO/ASME.

Hy vọng qua bài viết này, bạn đã nắm bắt được toàn bộ quy trình và bí quyết để thực hiện cách vẽ hình chiếu một cách chuyên nghiệp, dù là trên giấy hay trên phần mềm CAD. Hãy luyện tập đều đặn, luôn kiểm tra lại các chi tiết và không ngừng cập nhật các công nghệ mới để duy trì sự xuất sắc trong công việc của mình. Chúc bạn thành công!
