Cách Vẽ Hình Hộp Chữ Nhật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Hình hộp chữ nhật (rectangular prism) là một trong những khối đa diện cơ bản và phổ biến nhất trong toán học, kiến trúc, thiết kế công nghiệp và nghệ thuật. Việc nắm vững cách vẽ hình hộp chữ nhật không chỉ giúp bạn phát triển kỹ năng vẽ kỹ thuật mà còn mở ra cánh cửa sáng tạo trong nhiều lĩnh vực khác nhau. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức nền tảng đến các kỹ thuật nâng cao, giúp bạn tự tin vẽ được hình hộp chữ nhật chính xác và thẩm mỹ.

1. Kiến Thức Cơ Bản Về Hình Hộp Chữ Nhật

1.1. Định Nghĩa

Hình hộp chữ nhật là một khối đa diện có sáu mặt, mỗi mặt đều là một hình chữ nhật và các mặt đối diện nhau song song và bằng nhau. Các đặc điểm quan trọng:

• 6 mặt: Mỗi mặt là hình chữ nhật.
• 12 cạnh: Mỗi góc vuông có 3 cạnh gặp nhau.
• 8 đỉnh: Mỗi đỉnh là giao điểm của ba cạnh.
• Các góc đều là góc vuông (90°).

1.2. Các Thông Số Cơ Bản

• Chiều dài (L): Độ dài của một trong các cạnh đáy.
• Chiều rộng (W): Độ rộng của một trong các cạnh đáy, vuông góc với chiều dài.
• Chiều cao (H): Độ cao của khối, vuông góc với đáy.

1.3. Các Định Lý Liên Quan

Có thể bạn quan tâm: Cách Vẽ Hoa Sen Cực Đẹp: Bước Đầu Từ Cơ Bản Đến Kỹ Thuật Nâng Cao

• Định lý Pythagore: Dùng để tính đường chéo trong mặt phẳng hoặc không gian.
• Định lý về tỉ lệ: Khi vẽ phối cảnh, các đường thẳng sẽ hội tụ về các điểm tiêu điểm.

2. Dụng Cụ Cần Chuẩn Bị

Dụng cụ	Mô tả	Lưu ý
Bút chì HB hoặc 2B	Vẽ phác thảo	Đảm bảo độ cứng phù hợp để không bị gãy
Thước kẻ	Đo và kẻ đường thẳng	Sử dụng thước kim loại để độ chính xác
Thước góc 45°	Vẽ các đường chéo trong phối cảnh	Có thể thay bằng thước vẽ góc
Compas	Vẽ các vòng tròn nếu cần	Không bắt buộc cho hình hộp chữ nhật
Gôm	Xóa lỗi	Chọn gôm cao cấp để không làm hỏng giấy
Giấy vẽ	Loại dày, không nhám	Đảm bảo bề mặt mịn để vẽ sạch sẽ
Bút mực (tùy chọn)	Đánh dấu nét cuối	Dùng để làm nét đậm hơn sau khi hoàn thiện

3. Các Bước Vẽ Cơ Bản

3.1. Bước 1: Xác Định Góc Nhìn

• Góc nhìn trực tiếp (cạnh): Khi bạn muốn hiển thị một mặt của hộp (thường là mặt trước) rõ ràng.
• Góc nhìn phối cảnh (3/4): Thể hiện ba mặt đồng thời, tạo cảm giác chiều sâu.

3.2. Bước 2: Vẽ Đáy

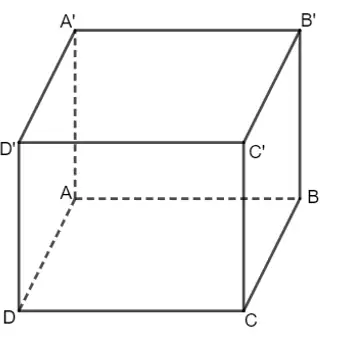

1. Chọn vị trí: Đặt điểm A làm góc trái dưới của đáy.
2. Kẻ đường thẳng: Dùng thước kẻ, vẽ đoạn AB = chiều dài (L).
3. Kẻ đoạn AD = chiều rộng (W), vuông góc với AB.
4. Hoàn thiện hình chữ nhật: Kẻ đoạn BC song song AB, và CD song song AD, tạo thành hình chữ nhật ABCD.

3.3. Bước 3: Vẽ Độ Cao

• Từ mỗi đỉnh của đáy, kẻ các đoạn thẳng đứng (đường thẳng đứng) có độ dài bằng chiều cao (H). Gọi các đỉnh mới là A’, B’, C’, D’.
• Đảm bảo các đoạn thẳng này song song nhau và vuông góc với đáy.

3.4. Bước 4: Hoàn Thành Đỉnh Trên

• Kết nối các đỉnh trên (A’, B’, C’, D’) để tạo mặt trên.
• Đảm bảo các cạnh trên (A’B’, B’C’, C’D’, D’A’) song song và bằng các cạnh đáy tương ứng.

3.5. Bước 5: Kiểm Tra Độ Chính Xác

Có thể bạn quan tâm: Cách Vẽ Cô Gái Cực Đẹp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Kiểm tra góc vuông: Dùng thước góc 90° hoặc thước kẻ để chắc chắn mọi góc đều 90°.
• Kiểm tra độ dài: Đo lại các cạnh, đảm bảo chúng bằng nhau với các thông số đã đặt.

4. Vẽ Hộp Chữ Nhật Trong Phối Cảnh

4.1. Nguyên Tắc Phối Cảnh

Phối cảnh (perspective) giúp tạo cảm giác ba chiều trên mặt phẳng 2D. Hai yếu tố quan trọng:

• Điểm tiêu điểm (vanishing point): Nơi các đường song song trong không gian hội tụ.
• Đường chân trời (horizon line): Đường ngang qua mắt người quan sát.

4.2. Phối Cảnh Một Điểm Tiêu Điểm

1. Vẽ đường chân trời và điểm tiêu điểm (V).
2. Kẻ một đường thẳng (đường cơ sở) từ trái sang phải cắt đường chân trời tại V.
3. Vẽ đáy: Chọn một đoạn thẳng (AB) không qua V, vẽ các cạnh song song AB.
4. Kẻ các đường dẫn tới V từ các đầu của đáy (A, B, C, D). Những đường này sẽ tạo ra các cạnh sâu của hộp.
5. Xác định độ sâu: Chọn khoảng cách dọc theo các đường dẫn tới V để xác định độ sâu (chiều rộng hoặc chiều dài phụ thuộc vào góc nhìn).
6. Hoàn thiện mặt trên và mặt bên bằng cách kéo các đoạn thẳng song song với đáy và nối chúng.

4.3. Phối Cảnh Hai Điểm Tiêu Điểm

• Hai điểm tiêu điểm (V₁, V₂) nằm trên đường chân trời, cách nhau một khoảng.
• Các đường song song với trục X hội tụ tới V₁, còn các đường song song với trục Y hội tụ tới V₂.
• Các đường thẳng đứng vẫn giữ nguyên (vuông góc với mặt phẳng nền).

Các bước thực hiện:

1. Vẽ đường chân trời và đánh dấu V₁ và V₂.
2. Chọn vị trí đáy (điểm A) dưới đường chân trời.
3. Kẻ các đường từ A tới V₁ và V₂ để tạo hai cạnh sâu.
4. Xác định độ dài các cạnh đáy bằng cách kéo các đường song song với các cạnh này.
5. Hoàn thiện các mặt còn lại bằng cách kéo các đường thẳng đứng và nối các đỉnh.

4.4. Phối Cảnh Ba Điểm Tiêu Điểm

• Dùng khi đối tượng nhìn từ góc cao hoặc góc nghiêng mạnh.
• Ba điểm tiêu điểm: V₁, V₂ trên đường chân trời, V₃ ở dưới (cho các đường thẳng đứng).
• Các bước tương tự nhưng cần chú ý tới đường thẳng đứng cũng sẽ hội tụ tới V₃.

4.5. Mẹo Quan Trọng Khi Vẽ Phối Cảnh

Mẹo	Mô tả
Giữ tỉ lệ	Khi chọn khoảng cách tới điểm tiêu điểm, duy trì tỉ lệ giữa các cạnh để tránh méo hình.
Sử dụng thước góc	Dễ dàng kéo các đường thẳng chính xác tới các điểm tiêu điểm.
Vẽ nhẹ	Khi vẽ các đường dẫn tới điểm tiêu điểm, dùng nét nhẹ để dễ chỉnh sửa.
Kiểm tra góc sâu	Đảm bảo các đường sâu thực sự hội tụ, nếu không, hình sẽ trông phẳng.
Thêm bóng và ánh sáng	Khi đã có dạng khối, thêm bóng để tăng độ thực tế.

5. Kỹ Thuật Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Chân Dung Bác Hồ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Vẽ Hộp Có Các Đường Cắt (Section Lines)

• Mục đích: Hiển thị các mặt cắt bên trong, thường dùng trong bản vẽ kỹ thuật.
• Cách thực hiện:
• Xác định mặt cắt mong muốn (ví dụ: mặt cắt ngang qua trung tâm).
• Vẽ đường cắt (đường thẳng) qua khối.
• Ghi chú các kích thước và góc cắt.

5.2. Vẽ Hộp Được Bán Trở (Isometric Drawing)

• Định nghĩa: Đồ họa isometric là một dạng phối cảnh trong đó ba trục X, Y, Z tạo góc 120° với nhau, giúp thể hiện kích thước thực tế mà không có tiêu điểm.
• Cách vẽ:
• Vẽ ba trục isometric: một trục dọc (Z), hai trục nghiêng 30° so với đường ngang (X và Y).
• Đánh dấu các đơn vị độ dài trên mỗi trục.
• Vẽ các cạnh của hộp theo các trục này, giữ tỉ lệ đồng đều.
• Ưu điểm: Dễ đo đạc, không bị biến dạng, thường dùng trong bản vẽ kỹ thuật và CAD.

5.3. Vẽ Hộp Có Các Đường Cong (Rounded Edges)

• Mục đích: Tạo cảm giác mềm mại, thường thấy trong thiết kế công nghiệp (ví dụ: vỏ điện thoại).
• Kỹ thuật:
• Vẽ khung hộp cơ bản.
• Xác định bán kính bo góc (r).
• Dùng compas hoặc bút tròn để vẽ các cung tròn tại các góc.
• Xóa các đoạn thẳng gốc, thay bằng các cung tròn.

5.4. Vẽ Hộp Với Độ Dốc (Tilted Box)

• Khi hộp không đặt thẳng đứng mà nghiêng một góc nào đó:
• Xác định góc nghiêng (θ) so với mặt phẳng nền.
• Dùng thước góc để vẽ các cạnh nghiêng.
• Đảm bảo các đường thẳng vẫn duy trì góc vuông nội bộ (sau khi chiếu lên mặt phẳng nền).

5.5. Thêm Chi Tiết Bề Mặt

• Rãnh, lỗ, nắp: Vẽ các chi tiết này bằng cách tạo các hình chữ nhật hoặc hình tròn trên các mặt của hộp, sau đó vẽ các đường cắt để biểu thị độ sâu.
• Ký hiệu kỹ thuật: Sử dụng các ký hiệu chuẩn (đánh dấu lỗ, rãnh, vật liệu) theo tiêu chuẩn ISO hoặc ANSI.

6. Thực Hành: 10 Bài Tập Từ Cơ Bản Đến Nâng Cao

Bài tập	Mô tả	Mức độ
1	Vẽ hộp chữ nhật đơn giản với chiều dài 8 cm, rộng 5 cm, cao 3 cm.	Cơ bản
2	Vẽ hộp trong phối cảnh một điểm tiêu điểm, chiều sâu 6 cm.	Trung bình
3	Vẽ hộp isometric với các cạnh 4 cm.	Trung bình
4	Vẽ hộp có các góc bo tròn bán kính 0.5 cm.	Nâng cao
5	Vẽ hộp trong phối cảnh hai điểm tiêu điểm, góc nhìn 30°.	Nâng cao
6	Vẽ hộp có mặt cắt ngang qua giữa, kèm chú giải kích thước.	Nâng cao
7	Vẽ hộp nghiêng 15° so với mặt nền, chiều cao 7 cm.	Nâng cao
8	Vẽ hộp có lỗ tròn đường kính 2 cm ở mặt trước, sâu 1 cm.	Nâng cao
9	Vẽ hộp trong phối cảnh ba điểm tiêu điểm, góc nhìn mạnh.	Chuyên sâu
10	Thiết kế hộp đựng sản phẩm, bao gồm nắp, khóa và logo.	Chuyên sâu

Hướng dẫn thực hành:

• Bắt đầu với bài 1 để làm quen với các thông số và đo đạc.
• Tiến tới bài 2 – 4 để luyện tập phối cảnh và kỹ thuật isometric.
• Bài 5 – 7 giúp bạn nắm vững các loại phối cảnh và góc nghiêng.
• Bài 8 – 10 là các dự án thực tế, yêu cầu kết hợp chi tiết kỹ thuật và sáng tạo.

7. Lưu Ý Khi Vẽ Hình Hộp Chữ Nhật

Có thể bạn quan tâm: Cách Vẽ Bảo Vệ Môi Trường: Hành Trình Sáng Tạo Đưa Thông Điệp Xanh Vào Từng Nét Vẽ

1. Độ chính xác: Sử dụng thước kẻ và thước góc để tránh sai lệch.
2. Giữ tỉ lệ: Khi vẽ phối cảnh, tỉ lệ các cạnh phải được duy trì để tránh biến dạng.
3. Ánh sáng và bóng: Xác định nguồn sáng (thường là từ trên hoặc góc) và vẽ bóng đổ để tăng chiều sâu.
4. Đánh dấu kích thước: Trong bản vẽ kỹ thuật, luôn ghi rõ kích thước, góc và các ký hiệu.
5. Kiểm tra lại: Sau khi hoàn thành, kiểm tra các góc, độ dài và tính đồng nhất của các mặt.

8. Ứng Dụng Thực Tế Của Việc Vẽ Hộp Chữ Nhật

Lĩnh vực	Ứng dụng
Kiến trúc	Thiết kế phòng, tòa nhà, khung cửa sổ.
Công nghiệp	Vẽ bản vẽ chi tiết máy móc, thiết bị, hộp máy.
Thiết kế sản phẩm	Đóng gói, vỏ máy, nội thất.
Nghệ thuật	Vẽ tranh, thiết kế 3D, hoạt hình.
Giáo dục	Dạy geometry, kỹ năng vẽ kỹ thuật.
CAD/CAM	Nhập liệu mô hình 3D, tạo bản vẽ kỹ thuật số.

9. Công Cụ Kỹ Thuật Số Hỗ Trợ Vẽ Hộp Chữ Nhật

Phần mềm	Tính năng nổi bật
AutoCAD	Vẽ 2D/3D chính xác, hỗ trợ đo đạc, tạo bản vẽ kỹ thuật.
SketchUp	Dễ học, tạo mô hình 3D nhanh, hỗ trợ render.
SolidWorks	Mô hình hóa chi tiết, phân tích cơ cấu, tạo bản vẽ.
Fusion 360	Thiết kế parametric, mô phỏng, chia sẻ đám mây.
Blender	Dành cho nghệ thuật 3D, tạo vật liệu, ánh sáng.
Procreate (iPad)	Vẽ tay kỹ thuật số, hỗ trợ bút cảm ứng.

Lưu ý: Khi chuyển từ vẽ tay sang phần mềm, nguyên tắc cơ bản (tỉ lệ, góc vuông, phối cảnh) vẫn giữ nguyên. Bạn chỉ cần làm quen với giao diện và công cụ đo đạc của phần mềm.

10. Tổng Kết

Việc vẽ hình hộp chữ nhật không chỉ là một kỹ năng cơ bản trong toán học mà còn là nền tảng quan trọng trong nhiều lĩnh vực sáng tạo và kỹ thuật. Từ việc nắm vững các định nghĩa, công cụ và bước vẽ cơ bản, cho tới phối cảnh, isometric, và các chi tiết nâng cao như bo góc, cắt mặt, hoặc nghiêng, mỗi khía cạnh đều đòi hỏi sự tỉ mỉ và thực hành liên tục.

Những điểm quan trọng cần ghi nhớ:

• Định nghĩa và các thông số (L, W, H) là nền tảng.
• Công cụ chính xác giúp giảm lỗi.
• Phối cảnh mang lại cảm giác ba chiều, cần nắm vững các điểm tiêu điểm.
• Kỹ thuật nâng cao (isometric, bo góc, mặt cắt) mở rộng khả năng ứng dụng.
• Thực hành qua các bài tập từ cơ bản tới chuyên sâu là cách tốt nhất để nâng cao kỹ năng.
• Áp dụng trong thực tế (kiến trúc, công nghiệp, nghệ thuật) giúp củng cố kiến thức và tạo giá trị thực tiễn.

Hy vọng bài viết này đã cung cấp cho bạn một cẩm nang toàn diện để tự tin vẽ và ứng dụng hình hộp chữ nhật trong mọi dự án. Hãy bắt đầu thực hành ngay hôm nay, sử dụng các công cụ truyền thống hoặc phần mềm kỹ thuật số, và khám phá những khả năng sáng tạo vô hạn mà hình khối đơn giản này mang lại. Chúc bạn thành công!
