Cách Vẽ Hình Hộp Không Gian: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về hình hộp không gian

Hình hộp không gian, còn gọi là khối lập phương, hình chữ nhật, hay hình hộp chữ nhật, là một trong những khối đa diện cơ bản và quan trọng nhất trong hình học không gian. Việc nắm vững cách vẽ hình hộp không gian không chỉ giúp bạn phát triển kỹ năng vẽ kỹ thuật, kiến trúc, thiết kế công nghiệp mà còn rèn luyện khả năng tư duy không gian, nhận diện hình dạng và quan hệ giữa các mặt, cạnh, và đỉnh.

Trong bài viết này, chúng ta sẽ đi sâu vào từng bước vẽ một hình hộp không gian chuẩn xác, từ việc chuẩn bị dụng cụ, lựa chọn góc nhìn, xác định các điểm chuẩn, đến các kỹ thuật nâng cao như vẽ phối cảnh một điểm và hai điểm, vẽ các khối đa dạng (hình hộp nghiêng, cắt góc, v.v…). Ngoài ra, chúng tôi cũng sẽ cung cấp một số mẹo và lưu ý thực tiễn giúp bạn tránh những lỗi thường gặp và cải thiện độ chính xác, thẩm mỹ của bản vẽ.

2. Dụng cụ cần chuẩn bị

Dụng cụ	Mô tả	Lưu ý khi sử dụng
Bút chì HB hoặc 2B	Độ cứng trung bình, phù hợp cho việc phác thảo và vẽ đường thẳng.	Thay thường xuyên để tránh bở.
Thước kẻ	Thước 30 cm hoặc 15 cm, chất liệu nhựa hoặc kim loại.	Kiểm tra độ thẳng, dùng đầu thước để vẽ đường mỏng.
Thước kẻ góc 30°/45°/60°	Hữu ích cho việc vẽ các đường chéo trong phối cảnh.	Đặt thước sao cho góc chính xác.
Compas (cái bút tròn)	Dùng để tạo các vòng tròn, nhưng trong vẽ hộp không gian thường không cần.	Đảm bảo kim bút không bị lỏng.
Giấy vẽ	Giấy trắng, độ dày từ 120-200 gsm, không nhám quá.	Tránh giấy quá mỏng gây nhòe.
Gôm tẩy	Xóa lỗi, làm sạch đường vẽ.	Không dùng quá mạnh để không làm rách giấy.
Bảng màu (nếu muốn tô màu)	Màu nước, màu acrylic hoặc bút màu.	Đảm bảo màu không thấm qua giấy.

3. Các khái niệm cơ bản

3.1. Các thành phần của hình hộp

• Đỉnh (vertex): 8 điểm giao nhau của các cạnh.
• Cạnh (edge): 12 đoạn thẳng nối các đỉnh.
• Mặt (face): 6 mặt phẳng, mỗi mặt là một hình chữ nhật hoặc hình vuông.

3.2. Hệ tọa độ và góc nhìn

• Hệ trục tọa độ: Thông thường, chúng ta sử dụng hệ trục Oxy (ngang), Oz (đứng).
• Góc nhìn: Định nghĩa vị trí quan sát của người vẽ so với khối. Có 3 loại phổ biến:
• Phối cảnh một điểm – các đường song song với trục sâu hội tụ về một điểm tiêu điểm.
• Phối cảnh hai điểm – các đường song song với trục sâu hội tụ về hai điểm tiêu điểm.
• Phối cảnh ba điểm – các đường song song với cả ba trục đều hội tụ.

Trong phần này, chúng ta sẽ tập trung vào phối cảnh một điểm, là cách vẽ đơn giản nhất cho người mới bắt đầu.

Có thể bạn quan tâm: Cách Vẽ Hình Học Lớp 9: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4. Bước chuẩn bị: Xác định góc nhìn và vẽ khung nền

4.1. Chọn góc nhìn

• Góc nhìn 30°–45°: Thường dùng để tạo cảm giác sâu và thẩm mỹ.
• Góc nhìn 0° (chân dung): Khi muốn hiển thị toàn bộ mặt trước và mặt trên.

Chúng ta sẽ lấy góc nhìn 30° làm ví dụ thực hành.

4.2. Vẽ đường chân trời và điểm tiêu điểm (VP)

1. Vẽ đường chân trời: Đặt một đường thẳng ngang nằm khoảng ⅔ chiều cao trang giấy.
2. Đánh dấu điểm tiêu điểm (VP): Chọn một điểm trên đường chân trời, ở giữa hoặc lệch tùy ý.

Mẹo: Đặt VP lệch về phía trái hoặc phải sẽ tạo ra cảm giác mạnh mẽ hơn cho khối.

4.3. Vẽ trục hướng (horizon line)

• Vẽ một đường thẳng dọc qua VP để làm trục hướng (hoặc “vanishing line”). Đây là đường dẫn cho các đường song song với trục sâu.

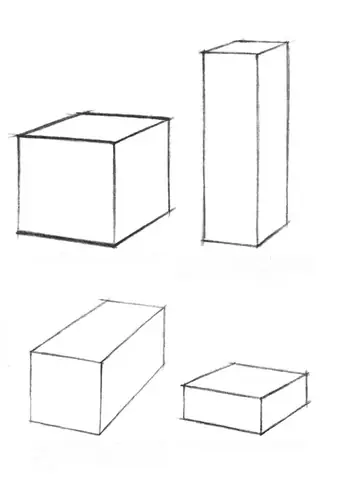

5. Vẽ khung cơ bản của hình hộp không gian

5.1. Bước 1: Vẽ hình chữ nhật mặt trước

• Trên giấy, vẽ một hình chữ nhật (hoặc hình vuông) nằm dưới đường chân trời, cách VP một khoảng vừa phải. Đây sẽ là mặt trước của khối. Gọi các đỉnh: A (trái trên), B (phải trên), C (phải dưới), D (trái dưới).

5.2. Bước 2: Vẽ các đường dẫn tới VP

Có thể bạn quan tâm: Cách Vẽ Hình Elip Thủ Công: Hướng Dẫn Chi Tiết Từ A Đến Z

• Dùng thước kéo một đường thẳng nhẹ từ mỗi đỉnh A, B, C, D tới VP. Những đường này sẽ là đường dẫn (construction lines) cho các cạnh sâu của khối.

5.3. Bước 3: Xác định độ sâu (độ dài các cạnh sâu)

• Đánh dấu một điểm trên mỗi đường dẫn, cách VP một khoảng cố định (ví dụ 5 cm). Gọi các điểm này là A’, B’, C’, D’. Khoảng cách này quyết định độ sâu của khối. Độ sâu lớn hơn sẽ tạo cảm giác gần hơn, ngược lại sẽ tạo cảm giác xa.

5.4. Bước 4: Vẽ các cạnh sâu

• Nối A với A’, B với B’, C với C’, D với D’ bằng các đoạn thẳng. Khi đó, bạn đã có bốn cạnh sâu của hình hộp.

5.5. Bước 5: Hoàn thiện các mặt còn lại

• Nối A’ với B’, B’ với C’, C’ với D’, D’ với A’ để tạo mặt sau.
• Nối A với D’ và B với C’ để hoàn thiện mặt trên và mặt dưới (tùy thuộc vào góc nhìn).

Lưu ý: Khi vẽ các đường này, nên dùng bút chì nhẹ để có thể chỉnh sửa sau.

6. Kiểm tra và chỉnh sửa

6.1. Độ chính xác của các góc

• Kiểm tra xem các góc tạo bởi các cạnh sâu và mặt trước có đồng nhất không. Nếu không, có thể do điểm A’, B’, C’, D’ chưa đồng đều. Điều chỉnh lại sao cho các đoạn thẳng sâu có độ dài bằng nhau (trong trường hợp hình hộp vuông) hoặc tỷ lệ phù hợp (trong trường hợp hình hộp chữ nhật).

6.2. Độ sâu và tỷ lệ

• Đối với hình hộp chữ nhật, tỷ lệ giữa chiều dài, chiều rộng và chiều sâu phải được duy trì. Ví dụ, nếu mặt trước có tỷ lệ 3:2, thì mặt sau cũng nên giữ tỷ lệ tương tự.

6.3. Xóa các đường dẫn phụ

• Khi mọi cạnh đã được vẽ hoàn chỉnh, dùng gôm tẩy xóa các đường dẫn (construction lines) không cần thiết để làm bản vẽ sạch sẽ.

7. Kỹ thuật vẽ phối cảnh nâng cao

Có thể bạn quan tâm: Cách Vẽ Hình Chiếu Phối Cảnh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

7.1. Phối cảnh hai điểm

• Mục đích: Khi muốn thể hiện cả hai mặt bên và mặt đáy một cách thực tế hơn.
• Cách thực hiện:
• Vẽ hai điểm tiêu điểm (VP1 và VP2) trên đường chân trời, cách nhau một khoảng vừa.
• Vẽ đường thẳng ngang (hoặc dọc) làm trục trung tâm.
• Vẽ một hình chữ nhật làm mặt trước (cạnh dưới và trên).
• Kẻ các đường dẫn từ các đỉnh tới VP1 và VP2 tương ứng.
• Xác định độ sâu và nối các điểm tương ứng như trong phối cảnh một điểm.

7.2. Phối cảnh ba điểm

• Mục đích: Để vẽ các khối có góc nghiêng mạnh, ví dụ như các tòa nhà chọc trời, góc nhìn từ góc phố.
• Cách thực hiện:
• Vẽ ba điểm tiêu điểm (VP1, VP2, VP3) trên ba đường chân trời khác nhau (hai đường ngang và một đường dọc).
• Kẻ các đường dẫn từ các đỉnh tới từng VP tương ứng.
• Xác định độ sâu và kéo dài các đường dẫn để tạo khối.

Lưu ý: Phối cảnh ba điểm đòi hỏi sự kiên nhẫn và chính xác cao; hãy luôn kiểm tra tỉ lệ sau mỗi bước.

8. Vẽ các loại hình hộp phức tạp

8.1. Hộp nghiêng (oblique box)

• Bước 1: Vẽ mặt trước như bình thường.
• Bước 2: Thay vì dùng các đường dẫn tới VP, kéo các cạnh sâu theo một góc cố định (thường 45°) và độ dài tùy ý.
• Bước 3: Nối các điểm cuối để hoàn thành.

8.2. Hộp cắt góc (cut-off box)

• Để tạo cảm giác cắt góc, vẽ một đường thẳng chéo trên một mặt (ví dụ mặt trên) và kéo các đường dẫn từ các điểm giao nhau tới VP. Điều này sẽ tạo ra một mặt cắt chéo, thường dùng trong bản vẽ kỹ thuật.

8.3. Hộp có các khuyết (void)

Có thể bạn quan tâm: Cách Vẽ Hình 3d Dễ Nhất: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Vẽ một hình chữ nhật nhỏ bên trong mặt trước, sau đó kéo các đường dẫn từ các đỉnh của hình nhỏ tới VP để tạo khối rỗng bên trong. Kỹ thuật này hữu ích cho vẽ các ống, khung, hoặc các phần rỗng của máy móc.

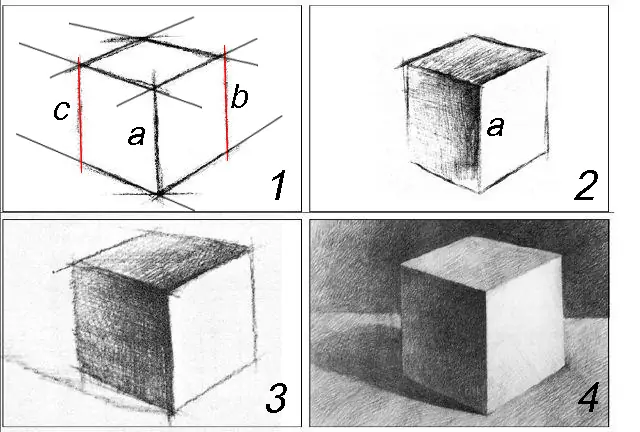

9. Tô bóng và tạo độ sâu

9.1. Nguyên tắc ánh sáng

• Nguồn sáng: Xác định vị trí nguồn sáng (thường là phía trên bên trái hoặc bên phải).
• Mặt chiếu sáng: Mặt hướng về phía nguồn sáng sẽ được tô sáng, còn mặt quay lùi sẽ được tô bóng.

9.2. Kỹ thuật tô bóng

1. Bước 1: Xác định các mặt chính (trước, trên, bên).
2. Bước 2: Dùng bút chì nhẹ (HB) để tạo đường viền cho các mặt chiếu sáng.
3. Bước 3: Dùng bút chì mềm hơn (2B, 4B) để tạo độ tối cho các mặt quay lùi.
4. Bước 4: Sử dụng kỹ thuật hatching (đường chéo) hoặc cross-hatching (đường chéo chéo) để tạo độ đậm hơn.
5. Bước 5: Nhẹ nhàng tẩy một phần bằng gôm tẩy để tạo độ phản chiếu (highlight) trên các mặt sáng.

9.3. Tô màu (nếu muốn)

• Chọn màu nền nhạt cho mặt chiếu sáng, màu trung bình cho mặt trung gian, và màu đậm hơn cho mặt bóng.
• Sử dụng cọ mỏng hoặc bút màu để tô đều, tránh để lại vệt.

10. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Các cạnh sâu không đồng đều	Đánh dấu A’, B’, C’, D’ không đồng nhất	Kiểm tra lại khoảng cách từ VP, dùng thước đo để đồng nhất
Các góc không vuông	Vẽ mặt trước không đúng tỷ lệ	Dùng thước kẻ và góc 90° để kiểm tra
Độ sâu quá lớn gây “bị nén”	Chọn VP quá gần mặt trước	Đặt VP xa hơn, giảm độ sâu
Đường viền quá dày	Dùng bút chì quá mạnh	Vẽ lại bằng bút nhẹ, sau đó tăng độ đậm dần dần
Tô bóng không hợp lý	Không xác định nguồn sáng	Xác định vị trí nguồn sáng và tuân thủ nguyên tắc chiếu sáng

11. Ứng dụng thực tiễn của kỹ năng vẽ hình hộp không gian

1. Kiến trúc: Vẽ bản thiết kế nhà ở, tòa nhà, nội thất.
2. Công nghiệp: Vẽ bản vẽ kỹ thuật máy móc, thiết bị.
3. Thiết kế đồ họa: Tạo mô hình 3D cho quảng cáo, trò chơi.
4. Giáo dục: Dạy học sinh, sinh viên hình học không gian.
5. Nghệ thuật: Vẽ tranh tĩnh vật, minh hoạ sách, truyện tranh.

12. Thực hành: Bài tập tự luyện

Bài tập 1: Vẽ một hộp chữ nhật chuẩn phối cảnh một điểm

• Đặt VP ở giữa đường chân trời, vẽ mặt trước 8 cm × 5 cm, độ sâu 4 cm.
• Hoàn thiện, sau đó tô bóng với nguồn sáng từ trên bên trái.

Bài tập 2: Vẽ một hộp nghiêng

• Vẽ mặt trước 6 cm × 4 cm, kéo các cạnh sâu 45° với độ dài 3 cm.
• Tô màu để tạo cảm giác chất liệu kim loại.

Bài tập 3: Vẽ một hộp cắt góc

• Vẽ mặt trước 7 cm × 5 cm, cắt góc trên bên phải bằng một đường chéo 2 cm.
• Hoàn thiện các mặt còn lại, tạo bóng cho mặt cắt.

Khuyến khích: Sau khi hoàn thành, chụp ảnh và so sánh với các bản vẽ mẫu để tự đánh giá mức độ chính xác.

13. Tổng kết

Việc vẽ hình hộp không gian không chỉ là một kỹ năng cơ bản trong nghệ thuật và kỹ thuật, mà còn là nền tảng để phát triển khả năng tư duy không gian, sáng tạo và thẩm mỹ. Bằng cách tuân thủ các bước chuẩn bị, xác định góc nhìn, vẽ khung cơ bản, và thực hiện các kỹ thuật nâng cao như phối cảnh hai điểm hoặc ba điểm, bạn có thể tạo ra những bản vẽ vừa chính xác vừa ấn tượng.

Hãy luôn nhớ rằng thực hành liên tục là chìa khóa để cải thiện. Đừng ngại thử nghiệm các dạng hộp khác nhau, thay đổi góc nhìn, hoặc áp dụng các kỹ thuật tô bóng, tô màu để làm phong phú hơn tác phẩm của mình. Khi đã thành thạo, bạn sẽ thấy mình có thể nhanh chóng chuyển từ bản vẽ 2D sang mô hình 3D, mở ra nhiều cơ hội trong lĩnh vực kiến trúc, thiết kế công nghiệp và nghệ thuật.

Chúc bạn thành công và luôn sáng tạo!
