Mở Đầu
Hình lăng trụ đứng là một trong những khối đa diện cơ bản nhưng lại mang lại cảm giác mạnh mẽ, vững chãi và có tính thẩm mỹ cao trong nhiều lĩnh vực, từ kiến trúc, thiết kế đồ họa cho tới giáo dục toán học. Việc nắm vững cách vẽ hình lăng trụ đứng không chỉ giúp bạn cải thiện kỹ năng vẽ kỹ thuật mà còn mở ra cơ hội sáng tạo trong các dự án thiết kế. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từng bước một, giúp bạn từ người mới bắt đầu đến những người đã có kinh nghiệm có thể vẽ được một hình lăng trụ đứng chuẩn xác và đẹp mắt.
1. Kiến Thức Cơ Bản Về Hình Lăng Trụ Đứng
1.1 Định Nghĩa
Hình lăng trụ đứng (còn gọi là lăng trụ trụ đứng) là một khối đa diện có hai mặt đáy song song và đồng dạng, trong đó các mặt bên là các hình bình hành. Khi mặt đáy là một đa giác đều (tam giác, tứ giác, ngũ giác, …) và các mặt bên đều vuông góc với đáy, ta gọi đó là lăng trụ đứng. Đặc điểm nổi bật là:
- Hai mặt đáy hoàn toàn giống nhau và nằm trên các mặt phẳng song song.
- Các cạnh bên (cạnh tạo thành các hình bình hành) vuông góc với các mặt đáy.
- Độ cao (khoảng cách giữa hai mặt đáy) là hằng số.

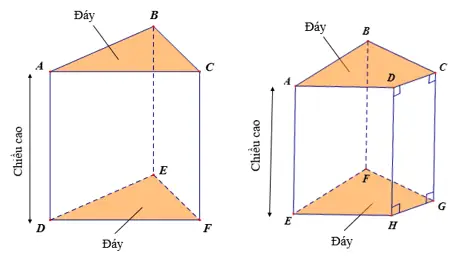

1.2 Các Thành Phần Cơ Bản
- Mặt đáy: Đa giác đều (ví dụ: tam giác, hình vuông, ngũ giác …).
- Mặt bên: Các hình bình hành, trong trường hợp lăng trụ đứng thường là hình chữ nhật.
- Độ cao (h): Khoảng cách vuông góc giữa hai mặt đáy.
- Các cạnh bên: Độ dài bằng độ cao, vì chúng vuông góc với đáy.
1.3 Ứng Dụng Thực Tiễn
Có thể bạn quan tâm: Cách Vẽ Hình Cute Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu
- Kiến trúc: Các tòa nhà, cột trụ, cột đèn.
- Thiết kế đồ họa: Icon, logo, biểu tượng.
- Giáo dục: Dạy học hình học không gian, tính thể tích, diện tích.
- Nghệ thuật: Vẽ tranh, mô hình 3D.
2. Dụng Cụ Và Phần Mềm Hỗ Trợ
2.1 Dụng Cụ Vẽ Truyền Thống
| Dụng cụ | Mô tả | Lưu ý |
|---|---|---|
| Bút chì HB/2B | Vẽ phác thảo | Độ cứng phù hợp để dễ xoá |
| Thước kẻ | Đo và kẻ thẳng | Nên dùng thước kim loại để độ chính xác |
| Compas | Vẽ các đa giác đều | Đặt góc mở phù hợp |
| Tẩy | Xóa các đường không cần | Không dùng tẩy cao su quá mạnh gây hỏng giấy |
| Giấy vẽ | Độ dày 180-250gsm | Giúp giữ nét vẽ không bị nhòe |
2.2 Phần Mềm Vẽ Kỹ Thuật
| Phần mềm | Ưu điểm | Nhược điểm |
|---|---|---|
| AutoCAD | Độ chính xác cao, công cụ 3D mạnh | Cần thời gian học |
| SketchUp | Dễ học, giao diện trực quan | Giới hạn trong một số chi tiết |
| Blender | Mạnh mẽ, hỗ trợ render | Đòi hỏi kiến thức 3D sâu |
| Adobe Illustrator | Vẽ vector, đẹp cho 2D | Không hỗ trợ 3D trực tiếp |
2.3 Lựa Chọn Dụng Cụ Phù Hợp
- Người mới: Bắt đầu bằng giấy, bút, thước. Khi đã nắm vững, chuyển sang phần mềm SketchUp để tạo mô hình 3D nhanh.
- Chuyên gia: Sử dụng AutoCAD hoặc Blender để tính toán chính xác và render chất lượng cao.
3. Các Bước Vẽ Hình Lăng Trụ Đứng Bằng Tay
3.1 Xác Định Đa Giác Đáy
- Chọn loại đa giác: Ví dụ, hình vuông (4 cạnh), tam giác đều (3 cạnh), ngũ giác đều (5 cạnh)…
- Xác định độ dài cạnh (a): Dùng thước kẻ để đo và đánh dấu.
- Vẽ đa giác:
- Đối với hình vuông: Vẽ một đường thẳng dài a, dùng thước để kẻ góc 90° và tiếp tục.
- Đối với tam giác đều: Dùng compas để vẽ các cung tròn có bán kính a, tạo ba đỉnh.
- Đối với ngũ giác đều: Dùng compas và góc 72° (360/5) để xác định các đỉnh.
3.2 Vẽ Độ Cao (h)
Có thể bạn quan tâm: Cách Vẽ Cô Giáo 20/11: Hướng Dẫn Từng Bước Để Tạo Nét Vẽ Đầy Cảm Xúc Và Ý Nghĩa
- Xác định vị trí trung tâm của mặt đáy (đối với đa giác đều, là giao điểm của các đường chéo).
- Từ trung tâm, dùng thước kẻ một đường thẳng thẳng đứng lên trên (hoặc xuống dưới) với độ dài h. Đây là trục trung tâm của lăng trụ.
3.3 Vẽ Các Đỉnh Đáy Trên Độ Cao
- Từ mỗi đỉnh của mặt đáy dưới, kẻ một đường thẳng song song với trục trung tâm, độ dài bằng h, tạo thành các đỉnh trên.
- Đánh dấu các điểm này, chúng sẽ là các đỉnh của mặt đáy trên.
3.4 Kết Nối Các Đỉnh
- Nối các đỉnh đáy trên: Sử dụng thước kẻ, nối các đỉnh trên theo thứ tự tương tự như đáy dưới để tạo mặt đáy trên.
- Nối các cạnh bên: Từ mỗi đỉnh đáy dưới, kẻ một đường thẳng tới đỉnh tương ứng trên. Đảm bảo các đường này vuông góc với đáy (có thể kiểm tra bằng thước góc 90°).
3.5 Hoàn Thiện và Làm Sắc
- Xóa các đường phụ (đường kẻ, các đường hướng dẫn) bằng tẩy.
- Đánh dấu các cạnh: Dùng bút chì hoặc bút mực để làm đậm các cạnh chính.

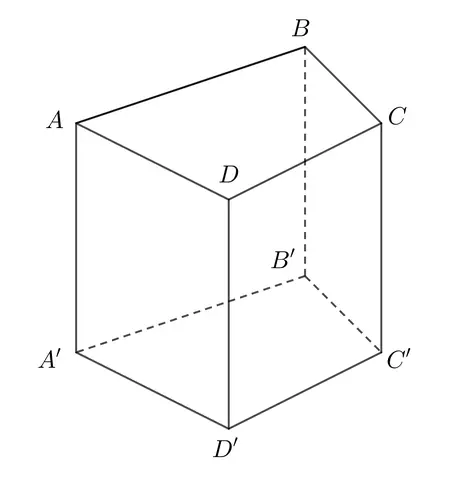

- Thêm đường ẩn: Đối với biểu diễn 2D, các cạnh phía sau thường được vẽ nét đứt để tạo cảm giác chiều sâu.
3.6 Kiểm Tra Độ Chính Xác
- Đo lại các cạnh bên, chúng phải bằng h.
- Đo các góc giữa mặt đáy và các mặt bên, phải gần 90°.
- Kiểm tra tính đồng dạng của hai mặt đáy.
4. Vẽ Hình Lăng Trụ Đứng Bằng Phần Mềm 3D
4.1 Sử Dụng SketchUp
- Khởi động SketchUp và chọn “Template” là “Simple Template – Feet and Inches” hoặc “Meters”.
- Vẽ mặt đáy:
- Chọn công cụ “Polygon”.
- Nhấp vào điểm đầu, kéo ra và nhập số cạnh (ví dụ: 4 cho hình vuông) và độ dài cạnh.
- Tạo độ cao:
- Chọn công cụ “Push/Pull”.
- Nhấp vào mặt đáy vừa vẽ và kéo lên, nhập độ cao h.
- Kiểm tra mô hình:
- Sử dụng công cụ “Orbit” để xoay mô hình, kiểm tra các mặt bên.
- Tô màu và render (nếu cần):
- Chọn “Materials”, chọn màu cho các mặt đáy và mặt bên.
- Dùng “Shadows” để bật bóng, tạo cảm giác thực tế.
4.2 Sử Dụng AutoCAD
Có thể bạn quan tâm: Cách Vẽ Con Voi Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu
- Mở AutoCAD, chọn “3D Modeling”.
- Vẽ mặt đáy:
- Dùng lệnh
POLYGON→ nhập số cạnh → nhập bán kính nội tiếp hoặc ngoại tiếp. - Tạo độ cao:
- Dùng lệnh
EXTRUDE→ chọn đa giác → nhập độ cao h. - Kiểm tra và chỉnh sửa:
- Dùng lệnh
VIEWCADđể chuyển sang chế độ 2D, kiểm tra các đường thẳng. - Lưu và xuất bản:
- Lưu file dưới dạng DWG hoặc DXF, hoặc xuất ra PDF để in.
4.3 Render Với Blender
- Khởi động Blender, xóa khối mặc định.
- Thêm mesh:
Shift + A→ Mesh → Cylinder.- Trong panel “Add Cylinder”, đặt “Vertices” = số cạnh (ví dụ 4 cho hình vuông), “Radius” = a/2, “Depth” = h.
- Đánh dấu “Cap Ends” để có mặt đáy.
- Chỉnh sửa:
- Vào “Edit Mode”, chọn “Face Select”, kiểm tra các mặt.
- Áp dụng vật liệu:
- Vào tab “Material”, tạo mới, chọn màu cho đáy và mặt bên.
- Render:
- Đặt camera và ánh sáng, nhấn
F12để render.
5. Các Lưu Ý Khi Vẽ Lăng Trụ Đứng
5.1 Độ Chính Xác
- Thước đo: Luôn dùng thước kim loại, tránh thước nhựa gây lệch.
- Góc 90°: Kiểm tra bằng thước góc; nếu không có, dùng thước thẳng và đo khoảng cách chéo để xác nhận.
5.2 Tỷ Lệ

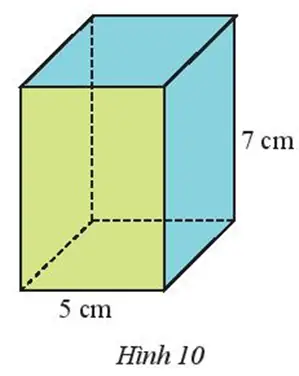

- Khi vẽ trên giấy, giữ tỷ lệ giữa độ dài cạnh đáy và độ cao để tránh hình bị méo. Ví dụ, nếu a = 5 cm, h có thể chọn 7 cm để tạo cảm giác thẳng đứng.
5.3 Định Dạng Đồ Họa
- 2D: Dùng nét đứt cho các cạnh ẩn, nét liền cho các cạnh hiện.
- 3D: Đảm bảo các mặt đều được tạo thành các polygon phẳng, tránh lỗi “non‑manifold”.
5.4 Tránh Sai Lầm Thông Thường
| Sai lầm | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Độ cao không đồng đều | Kéo “Push/Pull” không thẳng | Sử dụng “Scale” để đồng đều hoặc nhập giá trị chính xác |
| Mặt đáy không đồng dạng | Vẽ đa giác không đều | Dùng công cụ “Polygon” trong phần mềm, hoặc dùng compas để vẽ thủ công |
| Các mặt bên lệch | Không kẻ đường thẳng đứng đúng | Kiểm tra bằng thước đo chiều cao, dùng “Guides” trong phần mềm |
6. Ứng Dụng Thực Tế: Một Số Dự Án Mẫu
Có thể bạn quan tâm: Cách Vẽ Con Người Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu
6.1 Thiết Kế Logo
- Ý tưởng: Sử dụng lăng trụ đứng làm nền cho chữ cái, tạo cảm giác vững chắc.
- Thực hiện:
- Vẽ lăng trụ đứng bằng Illustrator (công cụ “Polygon” → “3D Extrude & Bevel”).
- Điều chỉnh màu sắc, ánh sáng để tạo hiệu ứng kim loại.
6.2 Mô Hình Kiến Trúc Mini
- Mô tả: Một cột đứng trong công viên, cao 2m, đáy là hình tròn.
- Cách làm:
- Dùng SketchUp vẽ lăng trụ trụ tròn (cylinder) với
Radius = 0.2m,Height = 2m. - Thêm các chi tiết như bề mặt gỗ, vân đá qua “Materials”.
6.3 Bài Tập Toán Học
- Bài toán: Tính thể tích và diện tích toàn phần của lăng trụ đứng có đáy là hình vuông cạnh a = 6 cm, độ cao h = 10 cm.
- Giải:
- Thể tích V = (Diện tích đáy) × h = a² × h = 6² × 10 = 360 cm³.
- Diện tích toàn phần S = 2 × (Diện tích đáy) + (Chu vi đáy) × h = 2 × 36 + (4 × 6) × 10 = 72 + 240 = 312 cm².
7. Tổng Kết
Việc vẽ hình lăng trụ đứng không chỉ là một kỹ năng cơ bản trong hình học mà còn là nền tảng cho nhiều lĩnh vực sáng tạo và kỹ thuật. Bằng cách nắm vững các nguyên tắc hình học, lựa chọn dụng cụ phù hợp và thực hành qua các bước chi tiết, bạn có thể tạo ra những bản vẽ chuẩn xác, đẹp mắt và có thể ứng dụng ngay trong thực tế. Dù là vẽ tay trên giấy hay sử dụng các phần mềm 3D hiện đại, quy trình cơ bản vẫn giữ nguyên: xác định đáy, đặt độ cao, kết nối các đỉnh và hoàn thiện chi tiết.
Hãy bắt đầu thực hành ngay hôm nay, từ những hình lăng trụ đơn giản như hình vuông, sau đó dần dần thử nghiệm với các đa giác phức tạp hơn và các biến thể như lăng trụ nghiêng hay lăng trụ có mặt cắt phức tạp. Khi bạn đã thành thạo, không còn gì có thể ngăn cản bạn tạo ra những tác phẩm thiết kế ấn tượng, các mô hình kiến trúc chi tiết, hay thậm chí là các bản vẽ kỹ thuật chuyên nghiệp cho dự án thực tế.
Chúc bạn thành công và luôn duy trì tinh thần sáng tạo!
