Mở Đầu

Hình thang cân là một trong những hình học phẳng phổ biến và được ưa chuộng trong cả giáo dục lẫn thiết kế. Với hai đáy song song và hai cạnh bên có độ dài bằng nhau, hình thang cân không chỉ mang tính thẩm mỹ cao mà còn xuất hiện trong nhiều lĩnh vực như kiến trúc, đồ họa máy tính, và thậm chí là trong các bài toán tối ưu. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ cách vẽ hình thang cân cơ bản trên giấy đến các phương pháp nâng cao sử dụng phần mềm CAD và các mẹo tối ưu để vẽ nhanh, chính xác.

Lưu ý: Bài viết được chia thành nhiều phần, mỗi phần sẽ tập trung vào một khía cạnh cụ thể của việc vẽ hình thang cân. Bạn có thể đọc toàn bộ để có cái nhìn tổng quan, hoặc chỉ tập trung vào phần bạn quan tâm nhất.

1. Kiến Thức Cơ Bản Về Hình Thang Cân

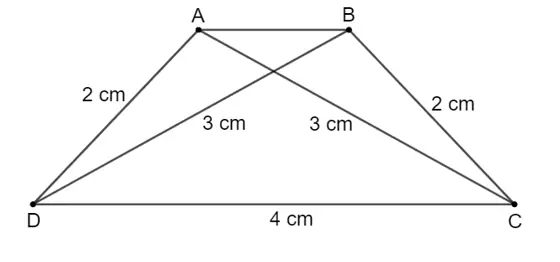

1.1. Định Nghĩa

Hình thang cân (isosceles trapezoid) là một tứ giác có hai đáy song song (đáy lớn và đáy nhỏ) và hai cạnh bên có độ dài bằng nhau. Khi hai góc ở đáy lớn bằng nhau, tính chất này cũng đồng nghĩa với việc các đường cao và đường trung tuyến của hình thang cân sẽ trùng nhau.

1.2. Các Thuộc Tính Quan Trọng

Thuộc tính	Mô tả
Đáy lớn (b)	Đáy dài hơn, thường đặt ở dưới
Đáy nhỏ (a)	Đáy ngắn hơn, thường đặt ở trên
Hai cạnh bên (c)	Bằng nhau, tạo ra tính cân đối
Độ cao (h)	Khoảng cách vuông góc giữa hai đáy
Đường trung tuyến (m)	Trung bình cộng của hai đáy: m = (a + b) / 2
Diện tích (S)	S = m × h = (a + b) / 2 × h
Góc đáy (α)	Góc giữa đáy lớn và một cạnh bên, hai góc này bằng nhau

1.3. Công Thức Liên Quan

• Độ dài cạnh bên (c) tính từ a, b, h:

  c = \sqrt{\left(\frac{b-a}{2}\right)^2 + h^2}

• Góc đáy (α) tính từ a, b, h:

  \tan \alpha = \frac{2h}{b-a}

• Độ dài trung tuyến (m):

  m = \frac{a + b}{2}

Những công thức trên sẽ xuất hiện thường xuyên trong các ví dụ thực hành sau.

2. Dụng Cụ Cần Chuẩn Bị

Dụng cụ	Mô tả	Lưu ý
Thước kẻ (30 cm hoặc 50 cm)	Đo độ dài các cạnh	Chọn thước có độ chính xác 0,5 mm hoặc tốt hơn
Thước đo độ cao (thước Thales)	Đo và vẽ độ cao	Nếu không có, có thể dùng thước kẻ thường kết hợp với compa
Compas (cặp vẽ)	Vẽ cung tròn, xác định trung điểm	Bảo đảm kim và đầu bút không bị lỏng
Bút chì HB hoặc 2B	Vẽ phác thảo	2B sẽ tạo nét đậm hơn, dễ chỉnh sửa
Gôm	Dùng để vẽ góc chính xác	Chọn gôm mềm để không làm hỏng giấy
Giấy kẻ tròn hoặc giấy trắng A4	Nền vẽ	Giấy kẻ giúp đo nhanh các khoảng cách

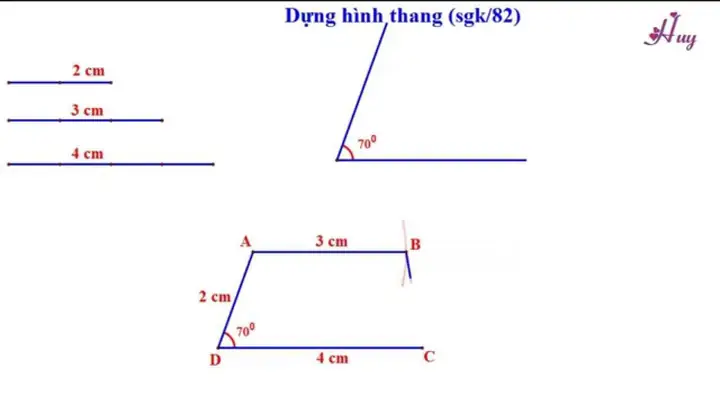

3. Các Bước Vẽ Hình Thang Cân Trên Giấy

3.1. Xác Định Độ Dài Các Đáy và Độ Cao

Giả sử bạn muốn vẽ một hình thang cân với:

• Đáy lớn (b) = 12 cm
• Đáy nhỏ (a) = 6 cm
• Độ cao (h) = 5 cm

Bạn có thể thay đổi các giá trị này tùy ý, nhưng cần chắc chắn rằng b > a và h > 0.

3.2. Vẽ Đáy Lớn

Có thể bạn quan tâm: Cách Vẽ Dáng Người Chibi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Đặt thước kẻ trên giấy, vẽ một đoạn thẳng dài 12 cm. Đây là đáy lớn (b).
2. Đánh dấu hai đầu đoạn này là A (trái) và B (phải).

3.3. Xác Định Độ Cao và Vẽ Đáy Nhỏ

1. Từ điểm A, dùng thước đo độ cao vẽ một đường thẳng đứng lên trên độ cao 5 cm, đánh dấu điểm D.
2. Từ điểm B, thực hiện tương tự, vẽ lên trên 5 cm, đánh dấu điểm C.
3. Đo khoảng cách giữa D và C. Nếu bạn muốn đáy nhỏ là 6 cm, hãy đặt D và C sao cho đoạn DC dài 6 cm và song song với AB. Để làm điều này:
4. Tìm trung điểm M của AB (sử dụng compas để vẽ cung tròn từ A và B, giao nhau tại M).
5. Từ M, đo 3 cm (nửa của đáy nhỏ) sang trái và phải, đánh dấu D và C.
6. Nối D và C bằng một đoạn thẳng song song với AB.

3.4. Nối Các Đỉnh

1. Nối A với D và B với C. Hai đoạn này là cạnh bên (c) và sẽ tự động có độ dài bằng nhau vì chúng được tạo ra từ trung điểm và độ cao đồng nhất.
2. Kiểm tra độ dài bằng thước:

   c = \sqrt{\left(\frac{12-6}{2}\right)^2 + 5^2} = \sqrt{3^2 + 5^2} = \sqrt{9 + 25} = \sqrt{34} \approx 5,83 \text{ cm}

Nếu bạn đo được khoảng 5,83 cm, thì hình thang đã cân.

3.5. Hoàn Thiện

• Dùng gôm nhẹ nhàng xóa các đường kẻ phụ (đường thẳng đứng, trung điểm) để lại chỉ bốn cạnh của hình thang.
• Nếu muốn, bạn có thể tô màu hoặc đánh dấu các góc đáy (α) bằng cách vẽ góc tại A và B. Để tính góc:

  \tan \alpha = \frac{2h}{b-a} = \frac{2 \times 5}{12-6} = \frac{10}{6} \approx 1,667 \Rightarrow \alpha \approx 59^\circ

  Dùng thước đo góc (protractor) để vẽ góc 59° tại A và B.

3.6. Kiểm Tra Lại

• Độ dài AD và BC phải bằng nhau (khoảng 5,83 cm).
• Độ dài DC phải bằng 6 cm, AB bằng 12 cm.
• Độ cao AD hay BC vuông góc với đáy (đo bằng thước đo góc, phải là 90°).

Nếu mọi điều kiện đều thỏa mãn, bạn đã vẽ thành công một hình thang cân hoàn hảo.

4. Vẽ Hình Thang Cân Bằng Công Thức Toán Học

Có những trường hợp bạn muốn vẽ hình thang cân khi độ cao chưa biết, chỉ biết độ dài ba cạnh (a, b, c). Dưới đây là cách tính độ cao và sau đó vẽ.

4.1. Tính Độ Cao

Giả sử:

• Đáy lớn (b) = 14 cm
• Đáy nhỏ (a) = 8 cm
• Cạnh bên (c) = 7 cm

Ta có công thức:

h = \sqrt{c^2 – \left(\frac{b-a}{2}\right)^2}

Thay số:

h = \sqrt{7^2 – \left(\frac{14-8}{2}\right)^2} = \sqrt{49 – 3^2} = \sqrt{49 – 9} = \sqrt{40} \approx 6,32 \text{ cm}

4.2. Thực Hiện Vẽ

• Vẽ đáy lớn 14 cm (A–B).
• Xác định trung điểm M của AB.
• Từ M, đo lên trên h = 6,32 cm, đánh dấu M’.
• Từ M’, đo 4 cm sang trái và phải (nửa đáy nhỏ) để xác định D và C.
• Nối A–D và B–C, hoàn thành.

5. Vẽ Hình Thang Cân Bằng Phần Mềm CAD (AutoCAD, LibreCAD)

Trong môi trường thiết kế kỹ thuật, việc vẽ bằng tay không còn đủ. Dưới đây là quy trình nhanh cho AutoCAD, nhưng cũng áp dụng cho các phần mềm tương tự.

5.1. Khởi Tạo Bản Vẽ Mới

1. Mở AutoCAD → New → Chọn Units → Đặt đơn vị là mm hoặc cm tùy ý.
2. Gõ LINE → Nhấn Enter.

5.2. Vẽ Đáy Lớn

Có thể bạn quan tâm: Cách Vẽ Dáng Người Anime: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Nhập tọa độ điểm đầu: 0,0 → Enter.
• Nhập tọa độ điểm cuối: 120,0 (đối với 12 cm) → Enter.

5.3. Vẽ Đáy Nhỏ

• Dùng lệnh OFFSET → Nhập khoảng cách -30 (đối với 3 cm offset mỗi bên) → Enter.
• Chọn đoạn AB → Enter.
• Di chuyển offset lên trên bằng cách nhập 5 (độ cao) → Enter.
• Xác nhận vị trí offset tạo đoạn DC (độ dài 6 cm).

5.4. Nối Các Đỉnh

• Gõ LINE → Nhập điểm A (0,0) → Enter.
• Nhập điểm D (30,5) → Enter.
• Lặp lại cho B → C.

5.5. Kiểm Tra Độ Bằng

• Dùng lệnh MEASUREGEOM → Chọn Distance.
• Đo AD và BC, chúng phải bằng nhau (khoảng 5,83 mm nếu dùng mm).

5.6. Lưu Và Xuất File

• SAVEAS → Chọn định dạng .dwg hoặc .dxf.
• Để xuất hình ảnh, dùng EXPORT → Chọn .png hoặc .pdf.

Mẹo nhanh: Bạn có thể tạo một dynamic block cho hình thang cân, cho phép thay đổi các tham số (a, b, h) bằng cách chỉnh sửa thuộc tính block, phần mềm sẽ tự động cập nhật các đường.

6. Ứng Dụng Thực Tế Của Hình Thang Cân

6.1. Kiến Trúc

• Mái nhà: Nhiều mái nhà dạng hình thang cân giúp tối ưu diện tích sử dụng không gian và tạo sự thẩm mỹ.
• Cầu thang: Các bậc thang có hình thang cân giúp giảm độ dốc và tăng độ an toàn.

6.2. Thiết Kế Đồ Họa

• Logo: Nhiều thương hiệu sử dụng hình thang cân vì tính cân đối và khả năng tạo cảm giác năng động.
• Bố cục trang web: Các khối nội dung dạng thang cân giúp chia sẻ không gian một cách hài hòa.

6.3. Toán Học & Kỹ Thuật

• Tính diện tích: Công thức trung bình cộng (a+b)/2 × h rất tiện lợi trong các bài toán tích phân.
• Cơ học: Trong tính lực căng trên các thanh ngang, hình thang cân thường xuất hiện trong mô hình phân bố tải trọng.

7. Những Sai Lầm Thường Gặp Khi Vẽ Hình Thang Cân

Sai lầm	Nguyên nhân	Cách khắc phục
Độ cao không vuông góc với đáy	Không dùng thước đo góc hoặc không xác định trung điểm	Dùng thước đo góc 90° hoặc vẽ đường thẳng đứng từ trung điểm đáy lớn
Hai cạnh bên không bằng nhau	Đặt đáy nhỏ không đối xứng quanh trung điểm đáy lớn	Luôn xác định trung điểm đáy lớn trước, sau đó đo đều sang hai bên
Đáy nhỏ không song song với đáy lớn	Vẽ tay mà không kiểm tra độ song song	Dùng thước kẻ dài hoặc công cụ “parallel” trong CAD
Nhầm lẫn đơn vị	Đổi giữa cm và mm không đồng nhất	Ghi chú rõ ràng đơn vị ngay từ đầu và duy trì trong toàn bộ quá trình

8. Bài Tập Thực Hành

Bài 1

Có thể bạn quan tâm: Cách Vẽ Chibi Đơn Giản: Hướng Dẫn Từng Bước Để Tạo Ra Những Nhân Vật Dễ Thương

Vẽ một hình thang cân có:

• Đáy lớn = 20 cm
• Đáy nhỏ = 10 cm
• Độ cao = 7 cm

Yêu cầu: Tính độ dài cạnh bên và góc đáy.

Giải:

c = \sqrt{\left(\frac{20-10}{2}\right)^2 + 7^2} = \sqrt{5^2 + 7^2} = \sqrt{25 + 49} = \sqrt{74} \approx 8,60 \text{ cm}

\tan \alpha = \frac{2 \times 7}{20-10} = \frac{14}{10} = 1,4 \Rightarrow \alpha \approx 54^\circ

Bài 2

Bạn biết ba cạnh của một hình thang cân: a = 9 cm, b = 15 cm, c = 6 cm. Tính độ cao và diện tích.

Giải:

h = \sqrt{c^2 – \left(\frac{b-a}{2}\right)^2} = \sqrt{6^2 – \left(\frac{15-9}{2}\right)^2} = \sqrt{36 – 3^2} = \sqrt{27} \approx 5,20 \text{ cm}

S = \frac{a + b}{2} \times h = \frac{9 + 15}{2} \times 5,20 = 12 \times 5,20 = 62,4 \text{ cm}^2

Bài 3 (CAD)

Trong AutoCAD, tạo một dynamic block cho hình thang cân, cho phép người dùng nhập a, b, h. Viết ngắn gọn các bước thực hiện (không cần chi tiết lệnh).

Đáp:
1. Vẽ một hình thang cân mẫu với giá trị a₀, b₀, h₀.
2. Chuyển sang chế độ Block Editor (BEDIT).
3. Thêm parameters: Linear cho a, b, h.
4. Thêm actions: Stretch cho các cạnh tương ứng, liên kết với các parameters.
5. Đặt attributes nếu muốn hiển thị giá trị.
6. Lưu block, chèn vào bản vẽ, thay đổi giá trị qua Properties.

9. Mẹo Nhanh Để Vẽ Hình Thang Cân Khi Không Có Thước Độ Cao

1. Sử dụng giấy kẻ: Các ô kẻ 1 cm sẽ giúp bạn đo độ cao bằng cách đếm số ô.
2. Cân bằng bằng giấy gập: Gập một tờ giấy thành 2, sau đó gập lại để tạo ra đường trung điểm và độ cao tương đối.
3. Dùng compas: Đặt kim tại một đầu đáy, mở rộng độ dài bằng nửa chênh lệch (b-a)/2, vẽ cung để tìm vị trí đáy nhỏ.

10. Tổng Kết

Việc vẽ hình thang cân không chỉ là một kỹ năng cơ bản trong toán học mà còn là nền tảng cho nhiều ứng dụng thực tiễn trong thiết kế và kỹ thuật. Từ việc vẽ tay với các dụng cụ truyền thống đến tạo block động trong phần mềm CAD, các bước và nguyên tắc luôn dựa trên một số công thức và tính chất cố định:

• Độ cao được tính từ độ dài các cạnh và chênh lệch đáy.
• Hai cạnh bên luôn bằng nhau nếu đáy nhỏ được đặt đối xứng quanh trung điểm đáy lớn.
• Diện tích là trung bình cộng của hai đáy nhân với độ cao.

Bằng cách nắm vững các công thức, nắm bắt các dụng cụ, và thực hành qua các bài tập, bạn sẽ nhanh chóng trở thành “bậc thầy” trong việc vẽ và ứng dụng hình thang cân. Hãy thử áp dụng những kiến thức này vào các dự án thực tế của mình – từ bản vẽ kiến trúc, logo thương hiệu, đến các bài toán toán học – và cảm nhận sự khác biệt mà một hình học cân đối có thể mang lại.

Chúc bạn thành công!
