Lời mở đầu
Hình thang vuông là một trong những loại hình học cơ bản nhưng lại rất phong phú trong ứng dụng, từ việc thiết kế kiến trúc, trang trí nội thất cho tới việc giải các bài toán trong môn toán học. Đối với những người mới bắt đầu học vẽ, việc nắm vững cách vẽ một hình thang vuông chính xác không chỉ giúp cải thiện kỹ năng vẽ mà còn rèn luyện tư duy không gian và khả năng đo lường. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, để vẽ hình thang vuông một cách dễ dàng và chính xác, đồng thời giới thiệu một số mẹo, lưu ý và các ứng dụng thực tiễn của hình thang vuông.
1. Khái niệm cơ bản về hình thang vuông
1.1. Định nghĩa hình thang vuông

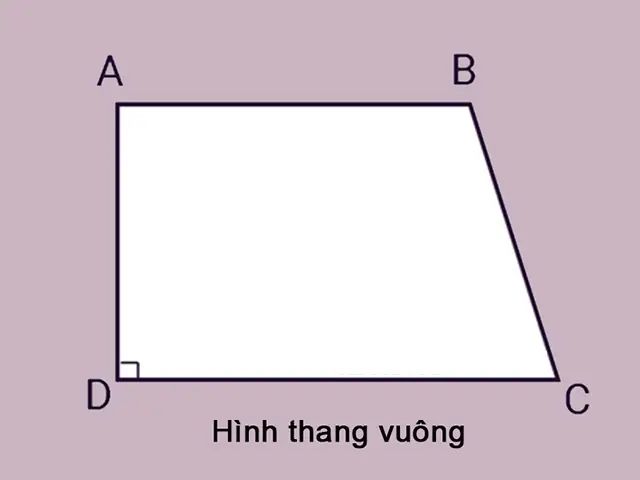

Hình thang vuông (trapezoid trong tiếng Anh, còn gọi là hình thang góc vuông) là một tứ giác có hai cạnh song song (gọi là đáy) và một góc vuông. Cụ thể, trong một hình thang vuông:
- Đáy trên và đáy dưới là hai đoạn thẳng song song.
- Một trong hai cạnh bên (cạnh đứng) tạo góc 90° với cả hai đáy, tạo nên một góc vuông.
- Cạnh còn lại (cạnh nghiêng) không song song và không vuông góc với đáy, tạo nên độ nghiêng đặc trưng của hình thang.
1.2. Các thành phần của hình thang vuông
| Thành phần | Mô tả |
|---|---|
| Đáy trên (AB) | Đoạn thẳng ngắn hơn, thường nằm ở phía trên. |
| Đáy dưới (CD) | Đoạn thẳng dài hơn, nằm ở phía dưới, song song với AB. |
| Cạnh đứng (AD) | Cạnh vuông góc với AB và CD, tạo góc 90°. |
| Cạnh nghiêng (BC) | Cạnh không song song và không vuông góc, tạo độ nghiêng cho hình. |
| Góc A và D | Góc vuông (90°). |
| Góc B và C | Các góc còn lại, không nhất thiết bằng nhau. |
1.3. Công thức tính diện tích và chu vi
-
Diện tích (S):
S = \frac{(AB + CD) \times AD}{2}
(vì AD là chiều cao của hình thang vuông)
-
Chu vi (P):
P = AB + CD + AD + BC
2. Dụng cụ cần chuẩn bị
Có thể bạn quan tâm: Cách Vẽ Hình Con Mèo Đơn Giản Và Chi Tiết Cho Người Mới Bắt Đầu
| Dụng cụ | Mô tả | Lưu ý |
|---|---|---|
| Bút chì HB | Dùng để phác thảo ban đầu | Độ cứng 2B-HB phù hợp cho nét mỏng. |
| Thước kẻ | Đo và vẽ các đoạn thẳng thẳng | Lựa chọn thước kim loại hoặc nhựa với độ dài ít nhất 30 cm. |
| Thước góc (thước 90°) | Đảm bảo góc vuông chính xác | Cũng có thể dùng thước kẻ có góc vuông tích hợp. |
| Compas | Vẽ các vòng tròn nếu cần (không bắt buộc) | Đối với các bài tập liên quan tới đường tròn nội tiếp. |
| Bút mực hoặc bút bi | Hoàn thiện nét vẽ | Dùng sau khi phác thảo bằng bút chì. |
| Giấy trắng A4 hoặc khổ lớn | Nền vẽ | Đảm bảo bề mặt phẳng, không nhăn. |
| Tẩy | Xóa các nét phác thảo | Chọn tẩy mềm để không làm hỏng giấy. |
3. Các bước vẽ hình thang vuông chi tiết
Bước 1: Xác định kích thước và tỉ lệ
Trước khi bắt đầu vẽ, bạn cần quyết định:
- Độ dài đáy trên (AB) – ví dụ 6 cm.
- Độ dài đáy dưới (CD) – ví dụ 10 cm.
- Chiều cao (AD) – ví dụ 5 cm (đây cũng là độ dài cạnh đứng, tạo góc vuông).
- Độ nghiêng của cạnh BC – sẽ tự động xác định khi chúng ta vẽ.
Bạn có thể tùy chỉnh các giá trị này sao cho phù hợp với mục đích vẽ (ví dụ: vẽ bản thiết kế, bài tập toán, hoặc minh hoạ).
Bước 2: Vẽ đáy dưới (CD)
- Đặt thước kẻ trên giấy, vẽ một đoạn thẳng CD dài 10 cm.
- Đánh dấu hai đầu C và D.
Bước 3: Vẽ cạnh đứng (AD) tạo góc vuông
- Đặt thước góc tại điểm D, sao cho một cạnh của thước vuông góc với CD.
- Dùng thước kẻ để đo 5 cm trên hướng vuông góc lên trên, đánh dấu điểm A.
- Nối A với D, tạo thành cạnh AD (độ cao).
Bước 4: Vẽ đáy trên (AB) song song với CD
- Đặt thước kẻ sao cho nó song song với CD (có thể dùng thước kẻ hoặc thước đo góc để kiểm tra độ song song).
- Từ điểm A, đo 6 cm sang phải (hoặc trái tùy hướng) để xác định điểm B.
- Nối A và B, tạo thành đáy trên AB.
Bước 5: Hoàn thiện cạnh nghiêng (BC)
Có thể bạn quan tâm: Cách Vẽ Hình Bác Hồ: Hướng Dẫn Từng Bước Để Tạo Nên Bức Tranh Đầy Ý Nghĩa
- Nối điểm B với điểm C bằng một đoạn thẳng.
- Đây là cạnh nghiêng BC, không cần đo độ dài cụ thể vì nó sẽ tự động được xác định bởi các giá trị đã đặt ở các bước trước.
Bước 6: Kiểm tra góc vuông và độ song song
- Góc A và D: Dùng thước góc để chắc chắn rằng góc A và D đều là 90°. Nếu có sai lệch, chỉnh lại bằng cách di chuyển nhẹ các điểm A hoặc D.
- Độ song song: Đặt thước kẻ lên đáy trên AB và kiểm tra xem nó có song song hoàn toàn với CD không. Nếu không, điều chỉnh nhẹ.
Bước 7: Hoàn thiện và tô nét
- Khi các đường thẳng đã đúng vị trí, dùng bút mực hoặc bút bi đậm hơn để vẽ lại các cạnh: AB, CD, AD, BC.
- Xóa các nét phác thảo bằng bút chì còn lại bằng tẩy.
- Nếu muốn, bạn có thể tô màu hoặc thêm các chú thích (độ dài, góc, công thức tính…) để bài vẽ trở nên chuyên nghiệp hơn.
4. Các phương pháp vẽ hình thang vuông khác
4.1. Sử dụng thước kẻ có dấu chia (ruler with scale)
Một số thước kẻ có dải chia tỷ lệ (1 cm = 1 mm, 1 cm = 2 mm,…). Khi sử dụng thước này, bạn có thể:
- Xác định nhanh các tỷ lệ: Ví dụ, nếu muốn đáy dưới gấp 1,5 lần đáy trên, bạn chỉ cần đặt thước sao cho phần chia 10 cm trên thước tương ứng với 6 cm trên thước khác.
- Tiết kiệm thời gian: Đặc biệt hữu ích trong việc vẽ nhanh các bản thiết kế.
4.2. Vẽ bằng phần mềm CAD (Computer‑Aided Design)
Trong môi trường chuyên nghiệp, việc vẽ hình thang vuông thường được thực hiện bằng các phần mềm như AutoCAD, SketchUp, hoặc Fusion 360. Các bước cơ bản:
Có thể bạn quan tâm: Cách Vẽ Hoa Trạng Nguyên: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Tạo một đường thẳng CD với độ dài mong muốn.
- Sử dụng lệnh “Line” để vẽ cạnh đứng AD vuông góc với CD, nhập chiều cao.
- Dùng lệnh “Offset” để tạo đường song song AB cách CD một khoảng bằng chiều cao AD.
- Kết nối các điểm bằng lệnh “Line” để tạo cạnh BC.
- Kiểm tra và chỉnh sửa bằng các công cụ đo góc, đo độ dài.
4.3. Vẽ bằng công cụ đồ họa trên máy tính (Illustrator, CorelDRAW)
- Tạo hình chữ nhật: Đầu tiên vẽ một hình chữ nhật có độ rộng bằng đáy dưới và chiều cao bằng AD.
- Cắt góc: Sử dụng công cụ “Direct Selection” để kéo một trong các đỉnh trên xuống, tạo góc nghiêng và giảm độ dài đáy trên đến giá trị mong muốn.
5. Một số mẹo và lưu ý quan trọng
| Mẹo | Lý do |
|---|---|
| Luôn dùng thước góc để kiểm tra góc vuông | Đảm bảo tính chính xác, tránh sai lệch trong đo lường. |
| Đánh dấu nhẹ nhàng, không quá sâu | Dễ dàng chỉnh sửa và xóa khi cần. |
| Giữ tay ổn định | Khi vẽ các đoạn thẳng dài, tay rung có thể làm đường kẻ bị lệch. |
| Sử dụng bút chì mềm (2B) cho phác thảo | Dễ xóa và tạo nét mềm hơn. |
| Kiểm tra độ song song bằng cách đặt thước trên hai đáy | Phát hiện sớm lỗi song song, tiết kiệm thời gian chỉnh sửa. |
| Nếu vẽ trên giấy lớn, cân nhắc chia tỉ lệ | Giúp giữ tỉ lệ và kích thước khi vẽ trên không gian rộng. |
6. Ứng dụng thực tiễn của hình thang vuông
6.1. Kiến trúc và xây dựng
- Mái nhà dạng thang: Nhiều công trình dân dụng sử dụng mái thang vuông để tối ưu diện tích sử dụng và tạo cảm giác rộng rãi.
- Cửa sổ, cửa ra vào: Thiết kế cửa sổ hình thang vuông mang lại vẻ hiện đại, đồng thời tối đa hoá ánh sáng tự nhiên.
6.2. Thiết kế nội thất
- Bàn làm việc: Một mặt bàn hình thang vuông giúp người dùng có góc nhìn tốt hơn và tạo cảm giác thoải mái khi làm việc.
- Kệ sách: Kệ có ngăn hình thang vuông thường được sử dụng để trưng bày sách và vật dụng trang trí.
6.3. Toán học và giáo dục
- Bài tập tính diện tích: Hình thang vuông là đề bài phổ biến trong giáo trình lớp 7‑8, giúp học sinh luyện tập công thức diện tích.
- Giải bài toán hình học: Nhiều bài toán yêu cầu chứng minh tính song song, vuông góc hoặc tính độ dài cạnh nghiêng bằng định lý Pythagore.
6.4. Nghệ thuật và đồ họa
Có thể bạn quan tâm: Cách Vẽ Hoa Thủy Tiên: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Mẫu thiết kế logo: Nhiều logo thương hiệu sử dụng hình thang vuông để tạo cảm giác năng động và hiện đại.
- Bản vẽ kỹ thuật: Được dùng trong bản vẽ kỹ thuật để biểu diễn các bộ phận máy móc, cấu trúc khung.
7. Bài tập thực hành và ví dụ
Bài tập 1: Tính diện tích và chu vi
Cho hình thang vuông có đáy trên AB = 8 cm, đáy dưới CD = 14 cm, chiều cao AD = 6 cm. Hãy tính:
a) Diện tích
b) Chu vi (độ dài cạnh BC cần tính trước)
Giải:
-
Diện tích:
S = \frac{(8 + 14) \times 6}{2} = \frac{22 \times 6}{2} = 66 \text{ cm}^2
-
Độ dài BC (theo định lý Pythagore trong tam giác vuông BCD):
BC = \sqrt{(CD – AB)^2 + AD^2} = \sqrt{(14 – 8)^2 + 6^2} = \sqrt{6^2 + 6^2} = \sqrt{72} \approx 8,49 \text{ cm}
-
Chu vi:
P = AB + CD + AD + BC = 8 + 14 + 6 + 8,49 \approx 36,49 \text{ cm}
Bài tập 2: Vẽ hình thang vuông với tỉ lệ 3:5
Bạn muốn vẽ một hình thang vuông sao cho đáy trên gấp 3/5 so với đáy dưới, và chiều cao bằng 4 cm. Nếu đáy dưới là 15 cm, hãy:
a) Xác định độ dài đáy trên.
b) Vẽ hình thang vuông trên giấy A4.
Giải:
- Đáy trên = ( \frac{3}{5} \times 15 = 9 ) cm.
- Thực hiện các bước vẽ như trong phần “Các bước vẽ hình thang vuông chi tiết” với AB = 9 cm, CD = 15 cm, AD = 4 cm.
Bài tập 3: Thiết kế bàn học
Bạn là nhà thiết kế nội thất và muốn tạo một bàn học hình thang vuông, trong đó:
- Đáy dưới (phần rộng) dài 120 cm.
- Đáy trên (phần hẹp) dài 80 cm.
- Chiều cao (khoảng cách giữa hai đáy) là 70 cm.
Yêu cầu:
a) Tính diện tích bề mặt bàn.
b) Tính độ dài cạnh nghiêng (để lựa chọn vật liệu cạnh).
Giải:
-
Diện tích:
S = \frac{(80 + 120) \times 70}{2} = \frac{200 \times 70}{2} = 7\,000 \text{ cm}^2 = 0,7 \text{ m}^2
-
Cạnh nghiêng:
BC = \sqrt{(120 – 80)^2 + 70^2} = \sqrt{40^2 + 70^2} = \sqrt{1\,600 + 4\,900} = \sqrt{6\,500} \approx 80,62 \text{ cm}
8. Tổng kết
Hình thang vuông, dù là một hình học đơn giản, lại ẩn chứa nhiều khía cạnh thú vị và ứng dụng thực tiễn trong nhiều lĩnh vực. Việc nắm vững cách vẽ một hình thang vuông không chỉ giúp bạn thực hiện các bài toán toán học một cách chính xác, mà còn mở ra cánh cửa sáng tạo trong thiết kế kiến trúc, nội thất và đồ họa.
Trong bài viết này, chúng tôi đã:
- Giới thiệu khái niệm và các thành phần cấu thành của hình thang vuông.
- Liệt kê đầy đủ dụng cụ cần chuẩn bị để vẽ một cách chuyên nghiệp.
- Hướng dẫn chi tiết từng bước từ việc xác định kích thước, vẽ các cạnh đến kiểm tra độ chính xác.
- Đưa ra các phương pháp vẽ khác (sử dụng thước chia, phần mềm CAD, Illustrator) cho người muốn làm việc nhanh hơn hoặc trên nền tảng kỹ thuật số.
- Chia sẻ mẹo, lưu ý để tránh những lỗi thường gặp trong quá trình vẽ.
- Phân tích các ứng dụng thực tiễn của hình thang vuông trong kiến trúc, nội thất, giáo dục và nghệ thuật.
- Cung cấp bài tập thực hành để bạn tự kiểm tra và áp dụng kiến thức đã học.
Hãy thực hành thường xuyên, thử nghiệm các tỷ lệ, kích thước khác nhau và áp dụng chúng vào các dự án thực tế. Khi đã thành thạo, bạn sẽ nhận ra rằng việc vẽ hình thang vuông không còn là một thách thức mà trở thành một công cụ mạnh mẽ trong tay của mỗi người sáng tạo.
Chúc bạn thành công và luôn giữ đam mê với nghệ thuật vẽ và thiết kế!
