Cách Vẽ Hình Thấu Kính: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực vật lý học, quang học và đồ họa kỹ thuật, việc vẽ đúng và chính xác hình thấu kính là một kỹ năng quan trọng. Đối với sinh viên, giáo viên, kỹ sư hay những người yêu thích vẽ kỹ thuật, hiểu rõ cách vẽ hình thấu kính không chỉ giúp truyền đạt thông tin một cách rõ ràng mà còn tạo nền tảng vững chắc cho việc phân tích các hiện tượng quang học như khúc xạ, hội tụ và phân kỳ của ánh sáng. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từng bước một, từ những kiến thức cơ bản nhất đến các kỹ thuật nâng cao, giúp bạn tự tin vẽ mọi loại thấu kính (lập thể, hội tụ, phân kỳ) trên giấy hoặc trong các phần mềm vẽ kỹ thuật.

1. Kiến Thức Cơ Bản Về Thấu Kính

1.1. Định Nghĩa

Thấu kính là một vật thể trong suốt, có bề mặt cong, được làm từ chất liệu có chỉ số khúc xạ cao (như kính, nhựa trong suốt). Khi ánh sáng qua thấu kính, nó sẽ bị bẻ cong (khúc xạ) và tạo ra các hình ảnh mới.

1.2. Các Thành Phần Cơ Bản Của Hình Thấu Kính

Có thể bạn quan tâm: Cách Vẽ Hình Quả Táo Đẹp Và Chi Tiết: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Trục chính (Principal axis): Đường thẳng đi qua tâm của thấu kính và trung tâm của các mặt cong. Đây là trục đối xứng của thấu kính.
• Tâm (Center): Điểm giao nhau của trục chính với mặt thấu kính.
• Tiêu điểm (Focal point – F): Điểm mà các tia sáng song song với trục chính sau khi qua thấu kính hội tụ (hoặc dãn ra) tại đó.
• Tiêu điểm vô cực (Focal length – f): Khoảng cách từ tâm thấu kính đến tiêu điểm.
• Độ cong (Radius of curvature – R): Bán kính của vòng tròn mà mặt thấu kính là một phần.

1.3. Phân Loại Thấu Kính

Loại thấu kính	Đặc điểm	Hình ảnh vẽ thường	Ứng dụng
Thấu kính hội tụ (Convex)	Hai mặt lồi, tập trung ánh sáng	Hai mặt cong hướng ra ngoài	Ống kính máy ảnh, kính mắt cận
Thấu kính phân kỳ (Concave)	Hai mặt lõm, phân tán ánh sáng	Hai mặt cong hướng vào trong	Kính mắt viễn, ống kính laser
Thấu kính lập thể (Plano-Convex, Plano-Concave, etc.)	Một mặt phẳng, một mặt cong	Một mặt thẳng, một mặt cong	Đèn flash, hệ thống quang học

2. Chuẩn Bị Dụng Cụ

Dụng cụ	Mô tả	Lưu ý
Bút chì (HB, 2B)	Dùng để phác thảo	Bút mềm giúp tạo đường nét mỏng
Thước kẻ	Độ dài 15-30 cm	Đảm bảo độ chính xác
Compas (cái kẻ cung)	Để vẽ các cung tròn	Chọn độ mở phù hợp với bán kính R
Thước đo góc (protractor)	Để đo góc cong nếu cần	Không bắt buộc đối với thấu kính đơn giản
Giấy vẽ (A4, A3)	Giấy trắng, mịn	Tránh giấy nhám gây sai lệch
Bảng màu (tuỳ chọn)	Đánh dấu các phần	Dùng màu xanh để đánh dấu trục chính

3. Các Bước Vẽ Thấu Kính Cơ Bản

3.1. Xác Định Trục Chính và Tâm

1. Vẽ trục chính: Dùng thước kẻ, vẽ một đường thẳng ngang dài khoảng 12-15 cm ở giữa trang giấy. Đánh dấu hai đầu A và B.
2. Xác định tâm (O): Đánh dấu điểm O ở giữa đoạn AB. Đây là trung tâm của thấu kính và cũng là điểm giao của trục chính với mặt thấu kính.

3.2. Vẽ Mặt Cong

3.2.1. Thấu Kính Hội Tụ (Convex)

1. Chọn bán kính R: Giả sử R = 4 cm.
2. Đặt compas: Mở compas tới 4 cm.
3. Vẽ cung tròn: Đặt đầu kim của compas tại O, vẽ một cung tròn phía trên trục chính, tạo thành một nửa vòng tròn lồi. Đảm bảo cung không vượt quá đoạn AB.
4. Lặp lại phía dưới: Di chuyển compas tới O, vẽ một cung tròn tương tự phía dưới trục chính. Hai cung này sẽ tạo thành hình “đôi mắt” – hình ảnh điển hình của thấu kính hội tụ.

3.2.2. Thấu Kính Phân Kỳ (Concave)

1. Chọn bán kính R: Giả sử R = 4 cm (độ cong giống thấu kính hội tụ nhưng hướng ngược).
2. Vẽ cung tròn: Đặt đầu kim của compas tại O, vẽ một cung tròn nhưng điểm bắt đầu ở phía trên và điểm cuối ở phía dưới, sao cho cung bị “bẻ vào trong”. Để làm điều này, bạn có thể:
3. Đặt compas ở O, vẽ cung tròn như bình thường.
4. Sau đó, dùng thước kẻ kéo một đoạn thẳng ngắn (khoảng 1-2 cm) dọc trục chính vào trong, tạo ra một “điểm cắt” O’.
5. Vẽ lại cung tròn nhưng lần này đặt kim ở O’, tạo ra một cung lõm.
6. Hoàn thiện hình: Hai cung lõm trên và dưới tạo thành hình thấu kính phân kỳ.

3.2.3. Thấu Kính Lập Thể (Plano-Convex)

1. Vẽ mặt phẳng: Từ điểm O, vẽ một đoạn thẳng ngắn (khoảng 2 cm) vuông góc với trục chính, đánh dấu hai đầu C và D.
2. Vẽ mặt cong: Sử dụng compas với bán kính R, đặt kim tại O và vẽ một cung tròn phía trên (hoặc dưới) trục chính, sao cho cung nối với C và D.
3. Kết quả: Một mặt phẳng (CD) và một mặt cong (cung tròn) tạo thành thấu kính lập thể.

3.3. Đánh Dấu Tiêu Điểm và Độ Dài Tiêu Điểm

Có thể bạn quan tâm: Cách Vẽ Hình Quyển Sách Đầy Đủ Từ Cơ Bản Đến Nâng Cao

1. Xác định tiêu điểm (F): Đối với thấu kính hội tụ, tiêu điểm nằm ở phía bên kia của thấu kính so với nguồn sáng. Đối với thấu kính phân kỳ, tiêu điểm ảo nằm phía cùng bên.
2. Tính độ dài tiêu điểm (f): Sử dụng công thức ( f = \frac{R}{2} ) (đối với thấu kính bề mặt đơn, R là bán kính cong). Ví dụ, nếu R = 4 cm, thì f = 2 cm.
3. Đánh dấu: Đánh dấu điểm F ở khoảng cách f từ tâm O trên trục chính, phía bên phải hoặc trái tùy loại thấu kính.
4. Ghi chú: Viết “F” và “F’” (tiêu điểm thực và ảo) nếu cần.

3.4. Hoàn Thiện và Kiểm Tra

• Kiểm tra độ đối xứng: Hai mặt cong (hoặc một mặt phẳng và một mặt cong) phải đối xứng qua trục chính.
• Đảm bảo độ chính xác: Đo lại khoảng cách O–F, O–R để chắc chắn không sai.
• Ghi chú thông số: Viết R, f, và loại thấu kính (ví dụ: “Thấu kính hội tụ, R=4 cm, f=2 cm”) ngay dưới hình.

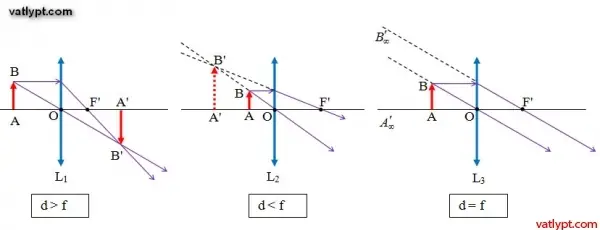

4. Vẽ Thấu Kính Trong Các Bài Toán Quang Học

Khi giải các bài toán liên quan tới thấu kính, việc vẽ sơ đồ đúng chuẩn là yếu tố quyết định. Dưới đây là quy trình vẽ sơ đồ thấu kính trong các tình huống thường gặp.

4.1. Vẽ Sơ Đồ Khi Nguồn Sáng Được Đặt Ở Vị Trí Cực

1. Xác định vị trí nguồn sáng (O): Đặt nguồn sáng ở một phía của thấu kính, thường cách thấu kính một khoảng > 2f.
2. Vẽ tia tới: Vẽ một tia song song với trục chính, một tia đi qua tiêu điểm (đối với thấu kính hội tụ) hoặc một tia tới tâm thấu kính.
3. Theo quy tắc khúc xạ:
4. Tia song song sau khi qua thấu kính sẽ đi qua tiêu điểm.
5. Tia đi qua tiêu điểm sẽ ra song song với trục chính.
6. Tia đi qua tâm sẽ tiếp tục thẳng (không bị lệch) vì tâm là trung tâm của vòng tròn đồng tâm.
7. Vẽ hình ảnh: Kẻ các tia sau khi khúc xạ, tìm giao điểm của chúng để xác định vị trí và kích thước của ảnh.

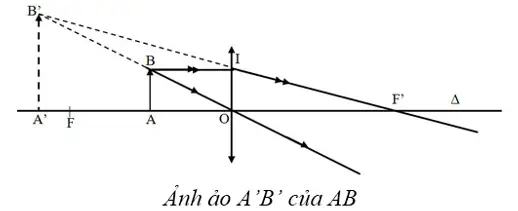

4.2. Vẽ Sơ Đồ Khi Đối Tượng Ở Vị Trí Gần Thấu Kính

1. Đặt đối tượng (O’): Đặt đối tượng ở một khoảng cách < 2f (đối với thấu kính hội tụ).
2. Vẽ các tia:
3. Tia song song → qua tiêu điểm sau thấu kính.
4. Tia đi qua tiêu điểm → ra song song.
5. Tia đi qua tâm → thẳng.
6. Xác định ảnh: Ảnh sẽ là ảo, thẳng đứng, và lớn hơn đối tượng.

4.3. Vẽ Sơ Đồ Cho Thấu Kính Phân Kỳ

Có thể bạn quan tâm: Cách Vẽ Hình Người Tuyết Đơn Giản Và Đầy Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Tiêu điểm ảo (F’) nằm phía cùng bên với nguồn sáng.
• Các tia song song sau khi qua thấu kính sẽ phân tán như thể chúng xuất phát từ F’.
• Khi vẽ, hãy kéo các tia ra sau thấu kính, sau đó kéo ngược lại (ngược chiều) để tìm điểm giao nhau ảo phía trước thấu kính.

4.4. Ghi Chú Các Quy Tắc Vẽ

Quy tắc	Mô tả
Tia qua tâm (O)	Không bị lệch, đi thẳng.
Tia song song → tiêu điểm	Tia song song với trục chính sẽ qua tiêu điểm sau thấu kính (hội tụ) hoặc dường như xuất phát từ tiêu điểm ảo (phân kỳ).
Tia qua tiêu điểm → song song	Tia đi qua tiêu điểm trước thấu kính sẽ ra song song với trục chính.
Tiêu điểm ảo	Đối với thấu kính phân kỳ, tiêu điểm ảo được vẽ phía cùng bên nguồn sáng, các tia dường như xuất phát từ đó.

5. Kỹ Thuật Vẽ Thấu Kính Trên Phần Mềm Đồ Họa

Trong thời đại số, nhiều người ưu tiên vẽ thấu kính bằng các phần mềm như AutoCAD, SolidWorks, Adobe Illustrator, hoặc các công cụ trực tuyến như GeoGebra. Dưới đây là hướng dẫn ngắn gọn cho một số phần mềm phổ biến.

5.1. AutoCAD

1. Mở bản vẽ mới → Đặt đơn vị (mm hoặc cm).
2. Vẽ trục chính: Lệnh LINE, nhập tọa độ (0,0) tới (150,0).
3. Vẽ mặt cong:
4. Dùng lệnh ARC → Chọn “Start, Center, End”.
5. Nhập điểm bắt đầu (ví dụ 50,0), nhập tâm (100,0), nhập góc (180 độ) để tạo cung lồi (hội tụ) hoặc lỗ (phân kỳ).
6. Thêm tiêu điểm: Dùng POINT hoặc CIRCLE nhỏ tại khoảng f = R/2.
7. Ghi chú: Dùng TEXT để viết thông số.

5.2. SolidWorks (Sketch)

1. Tạo Sketch trên một mặt phẳng.
2. Vẽ trục chính: Dùng Centerline.
3. Vẽ vòng tròn: Dùng Circle, đặt tâm trên trục chính, bán kính R.
4. Cắt nửa vòng tròn: Dùng Trim để giữ một nửa (hội tụ) hoặc lỗ (phân kỳ).
5. Thêm mặt phẳng: Dùng Line để vẽ đoạn thẳng tạo mặt phẳng nếu là thấu kính lập thể.
6. Dimension: Dùng Smart Dimension để đặt R, f.

5.3. GeoGebra (Miễn phí, online)

Có thể bạn quan tâm: Cách Vẽ Hình Lên Tay: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở GeoGebra Classic.
2. Vẽ đường thẳng: Công cụ Line.
3. Vẽ vòng tròn: Công cụ Circle with Center and Radius, nhập O(0,0) và R.
4. Chọn cung: Dùng Arc để vẽ nửa vòng tròn.
5. Thêm tiêu điểm: Dùng Point và Distance để đặt F = R/2.
6. Chú thích: Dùng Text để viết thông số.

5.4. Mẹo Chung Khi Vẽ Trên Máy Tính

• Sử dụng lưới (grid) để đảm bảo đối xứng.
• Khóa góc 45° khi vẽ trục chính để dễ căn chỉnh.
• Sao chép (copy) các thành phần (ví dụ: mặt cong trên và dưới) để đảm bảo đồng nhất.
• Lưu file ở định dạng vector (SVG, DWG) để có thể chỉnh sửa lại mà không mất chất lượng.

6. Các Lỗi Thường Gặp Khi Vẽ Thấu Kính Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Mặt cong không đối xứng	Không dùng trục chính làm trung tâm khi vẽ cung.	Luôn đặt kim compas tại O, kiểm tra bằng thước đo khoảng cách O–C và O–D.
Tiêu điểm sai vị trí	Nhầm lẫn công thức ( f = \frac{R}{2} ) hoặc không tính đúng bán kính.	Xác định R chính xác, sau đó tính f = R/2. Đối với thấu kính biconvex, f = \frac{R_1 R_2}{(n-1)(R_1+R_2)} nếu có chỉ số khúc xạ n.
Vẽ mặt phẳng lệch	Đặt đoạn thẳng không vuông góc với trục chính.	Dùng thước góc 90° hoặc công cụ “Perpendicular” trong phần mềm.
Quên vẽ tiêu điểm ảo	Khi vẽ thấu kính phân kỳ, chỉ vẽ tiêu điểm thực.	Nhớ rằng tiêu điểm ảo nằm phía cùng bên nguồn sáng; vẽ một dấu chấm nhỏ và ghi “F’”.
Không đồng nhất độ dày đường nét	Dùng bút mềm quá hoặc áp lực không đều.	Dùng bút chì HB cho đường chính, bút mũi nhọn (technical pen) cho các chi tiết.

7. Ứng Dụng Thực Tiễn Của Việc Vẽ Thấu Kính

7.1. Trong Giảng Dạy

• Giáo viên vật lý sử dụng bản vẽ thấu kính để giải thích khái niệm tiêu điểm, độ hội tụ, và pha trộn ánh sáng.
• Bảng trắng: Vẽ nhanh trên bảng giúp học sinh hình dung quá trình khúc xạ.

7.2. Trong Thiết Kế Quang Học

• Kỹ sư thiết kế ống kính: Dựa vào bản vẽ để tính toán đường kính, độ dày, và khoảng cách các thấu kính trong hệ thống.
• Công nghệ VR/AR: Thiết kế thấu kính siêu mỏng đòi hỏi bản vẽ chính xác để mô phỏng trong phần mềm CAD.

7.3. Trong Nghệ Thuật Và Thiết Kế

• Họa sĩ: Vẽ các hình ảnh thấu kính để tạo hiệu ứng “đảo ngược” hoặc “phản chiếu” trong tranh.
• Designer sản phẩm: Đưa hình thấu kính vào logo, bao bì, hoặc các món đồ trang trí.

8. Thực Hành: Bài Tập Tự Luyện

1. Bài 1: Vẽ một thấu kính hội tụ có bán kính R = 6 cm. Xác định tiêu điểm và vẽ tiêu điểm trên bản vẽ.
2. Bài 2: Vẽ một thấu kính phân kỳ với R = 5 cm. Đánh dấu tiêu điểm ảo và vẽ các tia tới và tia ra để chứng minh tính chất phân kỳ.
3. Bài 3: Vẽ thấu kính plano-convex, trong đó mặt phẳng dài 2 cm, bán kính cong R = 8 cm. Tính tiêu điểm và ghi chú f.
4. Bài 4: Sử dụng AutoCAD, tạo một bản vẽ thấu kính biconvex với R1 = 4 cm, R2 = 5 cm, và chỉ số khúc xạ n = 1.5. Tính tiêu điểm thực và ghi vào bản vẽ.
5. Bài 5: Trên GeoGebra, mô phỏng một nguồn sáng đặt 3f bên trái một thấu kính hội tụ. Vẽ các tia và xác định vị trí ảnh thực.

Lưu ý: Khi làm các bài tập, hãy luôn kiểm tra lại độ chính xác của các khoảng cách và góc. Đối với phần mềm, hãy sử dụng công cụ đo (Dimension) để xác nhận.

9. Tổng Kết

Việc vẽ hình thấu kính không chỉ là một kỹ năng cơ bản trong đồ họa kỹ thuật mà còn là nền tảng để hiểu sâu hơn về các hiện tượng quang học. Từ việc xác định trục chính, tâm, bán kính cong cho đến việc tính tiêu điểm và vẽ các tia khúc xạ, mỗi bước đều đòi hỏi sự tỉ mỉ và chính xác. Khi bạn đã nắm vững quy trình vẽ trên giấy, việc chuyển sang các công cụ số như AutoCAD, SolidWorks hay GeoGebra sẽ trở nên dễ dàng hơn, mở ra cơ hội thiết kế các hệ thống quang học phức tạp hơn.

Hy vọng bài viết chi tiết này đã cung cấp cho bạn mọi kiến thức cần thiết, từ lý thuyết cơ bản đến thực hành nâng cao, để bạn có thể tự tin vẽ bất kỳ loại thấu kính nào, dù là trong môi trường giáo dục, công nghiệp hay nghệ thuật. Hãy thực hành thường xuyên, kiểm tra lại các bước và không ngừng cải thiện kỹ năng của mình. Chúc bạn thành công!
