Cách Vẽ Hình Trong Word 2007: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Đồ Họa Chuyên Nghiệp

Microsoft Word 2007, mặc dù được thiết kế chủ yếu để soạn thảo văn bản, nhưng lại cung cấp một loạt các công cụ vẽ hình mạnh mẽ, giúp người dùng tạo ra các biểu đồ, sơ đồ, minh hoạ và các hình ảnh minh hoạ khác một cách nhanh chóng và chuyên nghiệp. Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ hình trong Word 2007, bao gồm việc chèn, chỉnh sửa, định dạng và tổ chức các đối tượng đồ họa, đồng thời cung cấp một số mẹo và thủ thuật nâng cao để bạn có thể tận dụng tối đa tính năng này.

Mục Lục

1. Giới Thiệu Tổng Quan Về Công Cụ Vẽ Hình Trong Word 2007
2. Cách Truy Cập Vào Tab “Insert” (Chèn) Và Chọn Loại Hình Cần Vẽ
3. Vẽ Các Hình Cơ Bản: Hình Vuông, Hình Tròn, Đường Thẳng, Mũi Tên…
4. Sử Dụng Công Cụ “Drawing Canvas” Để Quản Lý Nhóm Hình
5. Cách Chỉnh Sửa Kích Thước, Vị Trí Và Định Dạng Hình Vẽ
6. Áp Dụng Định Dạng Nhanh (Quick Styles) Và Hiệu Ứng Đồ Họa (Shape Effects)
7. Cách Nhóm, Gộp, Và Tách Các Hình Vẽ
8. Thêm Văn Bản Vào Hình – Text Box, WordArt và Caption
9. Sử Dụng SmartArt Để Tạo Sơ Đồ Tổ Chức Và Quy Trình
10. Cách Chèn và Chỉnh Sửa Đồ Thị (Chart) Trong Word 2007
11. Mẹo Nâng Cao: Sử Dụng Định Dạng Định Vị (Alignment) Và Lưới (Grid) Để Đảm Bảo Độ Chính Xác
12. Kỹ Thuật Xuất Hình Vẽ Ra Định Dạng Ảnh (PNG, JPG) và Đặt Làm Nền (Background)
13. Giải Quyết Các Vấn Đề Thường Gặp Khi Vẽ Hình Trong Word 2007
14. Kết Luận Và Lời Khuyên Cuối Cùng

1. Giới Thiệu Tổng Quan Về Công Cụ Vẽ Hình Trong Word 2007

Word 2007 đã cải tiến giao diện người dùng bằng cách giới thiệu Ribbon – một thanh công cụ đa dạng các thẻ (tab) được sắp xếp theo nhóm chức năng. Trong tab “Insert” (Chèn), bạn sẽ tìm thấy mục “Illustrations” (Hình minh hoạ), bao gồm các công cụ:

• Shapes (Hình dạng): Các hình cơ bản và nâng cao như hình chữ nhật, elip, mũi tên, ký tự đặc biệt.
• SmartArt: Bộ sưu tập các sơ đồ đồ họa thông minh, hỗ trợ tạo sơ đồ tổ chức, quy trình…
• Chart (Biểu đồ): Cho phép chèn biểu đồ thống kê (cột, đường, tròn…) và tùy chỉnh dữ liệu.
• Picture (Hình ảnh): Nhúng ảnh từ máy tính hoặc nguồn trực tuyến.

Mặc dù các công cụ này có thể được sử dụng riêng lẻ, nhưng việc kết hợp chúng sẽ giúp bạn tạo ra các bản vẽ phức tạp, như sơ đồ khối, bản đồ tư duy hay biểu đồ quy trình công việc.

2. Cách Truy Cập Vào Tab “Insert” (Chèn) Và Chọn Loại Hình Cần Vẽ

1. Mở Word 2007 và tạo một tài liệu mới hoặc mở tài liệu hiện có.
2. Trên thanh Ribbon, bấm vào thẻ “Insert” (đầu tiên bên trái).
3. Trong nhóm “Illustrations”, bạn sẽ thấy các nút “Shapes”, “SmartArt”, “Chart”, “Picture”, “Clip Art”.

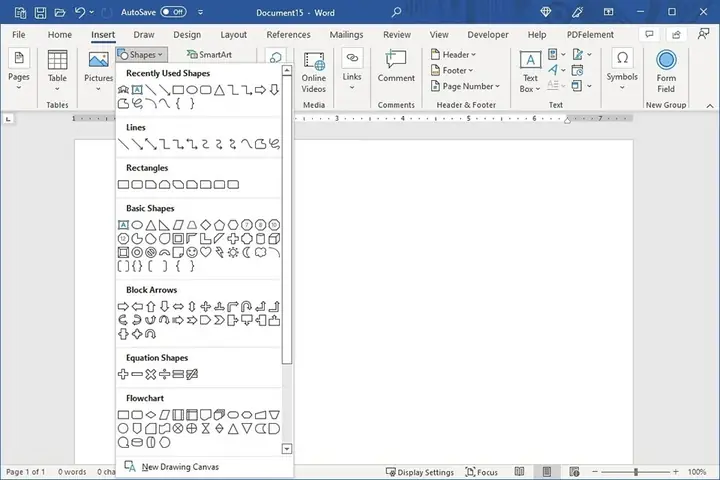

4. Nhấp vào “Shapes” để mở danh sách các hình dạng. Danh sách này được chia thành các nhóm:
5. Lines (đường thẳng, mũi tên, đường cong…)
6. Rectangles (hình chữ nhật, góc bo…)
7. Basic Shapes (elip, hình thoi, ngôi sao…)
8. Block Arrows (mũi tên khối)
9. Flowchart (đồ thị luồng)
10. Callouts (bảng chú thích)

11. Stars and Banners (ngôi sao, biểu ngữ)

12. Di chuột lên một hình dạng để xem mô tả nhanh, nhấp vào hình dạng mong muốn, con trỏ sẽ chuyển thành mũi tên dấu cộng (+) – đây là dấu hiệu bạn đã sẵn sàng vẽ.

3. Vẽ Các Hình Cơ Bản: Hình Vuông, Hình Tròn, Đường Thẳng, Mũi Tên…

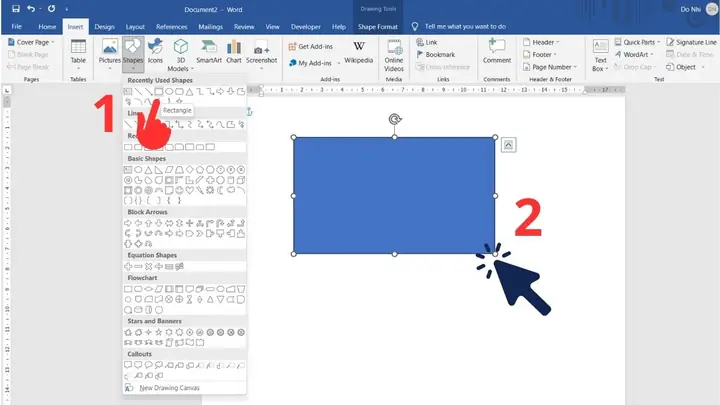

3.1 Vẽ Hình Vuông / Hình Chữ Nhật

1. Chọn “Rectangle” (hoặc “Rounded Rectangle” nếu muốn góc bo).
2. Kéo chuột trên trang tài liệu để tạo kích thước mong muốn. Để giữ tỷ lệ vuông (độ dài = chiều rộng), giữ phím Shift trong khi kéo.
3. Thả chuột – hình sẽ xuất hiện.

3.2 Vẽ Hình Tròn / Elip

Có thể bạn quan tâm: Vẽ Cá Cách Điệu Dễ: Hướng Dẫn Từng Bước Để Tạo Nét Vẽ Độc Đáo Và Sáng Tạo

1. Chọn “Oval”.
2. Kéo chuột để vẽ elip. Để vẽ hình tròn hoàn hảo, giữ Shift trong khi kéo.

3.3 Vẽ Đường Thẳng và Đường Cong

• Line: Chọn “Line”, sau đó điểm đầu và điểm cuối trên tài liệu. Để tạo đường thẳng hoàn hảo, giữ Shift.
• Arrow: Chọn “Arrow” hoặc các biến thể “Double Arrow”. Các mũi tên có thể được kéo dài tùy ý.
• Curve: Chọn “Curve”, sau đó nhấp lần lượt vào các điểm muốn tạo đường cong, kết thúc bằng nhấp đúp để hoàn thành.

3.4 Vẽ Các Hình Đặc Biệt (Star, Callout, Banner)

• Star: Chọn “Star” và kéo. Để thay đổi số cánh sao, đúng chuột phải vào hình → Format Shape → “Size” → “Number of points”.
• Callout: Dùng để chèn chú thích. Khi vẽ, bạn có thể kéo phần “tail” (đầu mũi tên) tới vị trí cần chú thích.

Lưu ý: Khi vẽ, nếu muốn di chuyển hình một cách chính xác, bấm chuột phải → “Size and Position” để nhập tọa độ X, Y và kích thước.

4. Sử Dụng Công Cụ “Drawing Canvas” Để Quản Lý Nhóm Hình

Khi bạn cần tập hợp nhiều hình lại với nhau (ví dụ: một sơ đồ quy trình), việc đặt chúng trong một Drawing Canvas giúp quản lý dễ dàng hơn.

Các bước tạo Drawing Canvas:

1. Trong tab Insert, chọn Shapes → New Drawing Canvas (thường nằm ở cuối danh sách).
2. Một khung trắng sẽ xuất hiện; kéo để thay đổi kích thước.
3. Kéo thả các hình đã tạo vào trong Canvas. Khi di chuyển Canvas, toàn bộ nội dung bên trong sẽ di chuyển cùng.

Ưu điểm của Drawing Canvas:

• Giữ nguyên vị trí các hình khi chèn hoặc xóa nội dung trong tài liệu.
• Áp dụng định dạng chung (màu nền, viền) cho toàn bộ nhóm hình.
• Dễ dàng sao chép toàn bộ sơ đồ bằng cách sao chép Canvas.

5. Cách Chỉnh Sửa Kích Thước, Vị Trí Và Định Dạng Hình Vẽ

5.1 Thay Đổi Kích Thước

• Kéo các nút nhỏ (handle) ở các góc và cạnh của hình.
• Để giữ tỉ lệ, giữ Shift khi kéo.
• Để điều chỉnh kích thước bằng số, nhấp chuột phải → Size and Position → nhập giá trị chính xác.

5.2 Di Chuyển Vị Trí

Có thể bạn quan tâm: Vẽ Cuốn Sách Cách Điệu: Nghệ Thuật Biến Ý Tưởng Thành Những Tác Phẩm Độc Đáo

• Kéo hình bằng cách nhấp vào trung tâm và kéo.
• Để điều chỉnh vị trí chính xác, dùng phím mũi tên (mỗi lần nhấn di chuyển 0.1 cm).

5.3 Định Dạng Đường Viền (Outline) và Đổ Màu (Fill)

1. Chọn hình → trong tab “Format” xuất hiện (điều này gọi là “Drawing Tools”).
2. Outline:
3. Color – chọn màu viền.
4. Weight – độ dày đường viền (ví dụ: 1 pt, 2.25 pt).
5. Dashes – kiểu gạch (đứt, chấm).
6. Fill:
7. No Fill – không có màu nền.
8. Solid Fill – màu nền đơn.
9. Gradient Fill – chuyển màu mịn.
10. Picture or Texture Fill – chèn ảnh hoặc họa tiết làm nền.

5.4 Áp Dụng Hiệu Ứng Đặc Biệt

• Shadow (đổ bóng): “Shadow Effects” → “Offset” hoặc “Perspective”.
• Glow (hào quang): “Glow Effects”.
• 3‑D Format: “Bevel”, “Depth”, “Lighting”.

Mỗi hiệu ứng đều có cài đặt chi tiết trong hộp thoại “Format Shape”.

6. Áp Dụng Định Dạng Nhanh (Quick Styles) Và Hiệu Ứng Đồ Họa (Shape Effects)

Word 2007 cung cấp một bộ Quick Styles cho các hình, giúp bạn áp dụng một loạt định dạng chỉ trong một cú nhấp.

1. Chọn hình → trong tab Format, nhóm Shape Styles.
2. Nhấp vào một trong các mẫu có sẵn (ví dụ: “Blue Fill – Accent 1”).
3. Nếu muốn tùy biến, bấm vào mũi tên nhỏ ở góc dưới‑phải của nhóm để mở Gallery và chọn “New Style…”.

Hiệu ứng (Shape Effects) cho phép bạn nhanh chóng thêm:

• Shadow – tạo bóng phía dưới hoặc xung quanh.
• Reflection – phản chiếu nhẹ.
• Glow – hào quang.
• Soft Edges – làm mềm các cạnh.

Bạn có thể lưu một kiểu định dạng thành “Style” để tái sử dụng cho các hình khác.

7. Cách Nhóm, Gộp, Và Tách Các Hình Vẽ

7.1 Nhóm (Group)

Khi có nhiều hình liên quan (ví dụ: một hình vuông + mũi tên + textbox), việc group giúp chúng di chuyển và định dạng đồng thời.

• Chọn tất cả các hình (giữ Shift và click vào từng hình).
• Nhấp chuột phải → Group → Group.
• Để ungroup, làm ngược lại: Group → Ungroup.

7.2 Gộp (Combine) – Merge Shapes

Word 2007 không có tính năng “Merge Shapes” như PowerPoint, nhưng bạn có thể đặt chồng các hình và sử dụng Subtract (trừ) thông qua công cụ Drawing Canvas và Shape Intersection trong phần “Edit Points”. Tuy nhiên, nếu cần thao tác phức tạp, hãy sử dụng PowerPoint hoặc Microsoft Visio, sau đó sao chép vào Word.

7.3 Tách (Split)

Có thể bạn quan tâm: Vẽ Con Lợn Cách Điệu: Nghệ Thuật, Kỹ Thuật Và Ứng Dụng Trong Thiết Kế Đồ Họa

Nếu một hình đã được nhóm và muốn tách riêng, ungroup là cách nhanh nhất. Đối với các hình phức tạp (như biểu tượng được tạo bởi nhiều hình), bạn có thể cắt bằng công cụ Crop (chỉ áp dụng cho hình ảnh).

8. Thêm Văn Bản Vào Hình – Text Box, WordArt và Caption

8.1 Text Box

• Chọn hình → Right‑click → Add Text hoặc Insert → Text Box → “Simple Text Box”.
• Khi text box được chèn, bạn có thể điều chỉnh kích thước, vị trí và định dạng văn bản (font, màu, căn lề).

8.2 WordArt

• Vào Insert → WordArt → chọn kiểu.
• WordArt cho phép bắt mắt với các hiệu ứng như gập, xoắn, ánh sáng.
• Sau khi chèn, đặt WordArt lên trên hình, điều chỉnh Wrap Text thành “Behind Text” hoặc “In Front of Text” tùy nhu cầu.

8.3 Caption (Chú Thích)

• Nếu bạn muốn gắn chú thích cho hình (đặc biệt hữu ích trong báo cáo), chọn hình → References → Insert Caption.
• Bạn có thể chọn label (Figure, Table…) và position (Above, Below).

9. Sử Dụng SmartArt Để Tạo Sơ Đồ Tổ Chức Và Quy Trình

SmartArt là công cụ mạnh mẽ giúp bạn tự động tạo sơ đồ mà không cần vẽ từng hình riêng lẻ.

9.1 Chọn SmartArt

1. Insert → SmartArt.
2. Chọn loại: “List”, “Process”, “Cycle”, “Hierarchy”, “Relationship”, “Matrix”, “Pyramid”.
3. Nhấn OK – một sơ đồ mẫu sẽ xuất hiện.

9.2 Chỉnh Sửa Nội Dung

• Bấm vào các khung để nhập văn bản.
• Để thêm hoặc xóa khối, dùng Add Shape trong tab Design (hiển thị khi SmartArt được chọn).

9.3 Định Dạng SmartSmartArt

• Change Colors: Chọn bảng màu phù hợp.
• SmartArt Styles: Áp dụng các hiệu ứng 3‑D, bóng.
• Bạn cũng có thể convert SmartArt thành các shapes riêng lẻ (Right‑click → Convert to Shapes) nếu muốn tùy chỉnh chi tiết hơn.

SmartArt rất thích hợp cho sơ đồ tổ chức, quy trình công việc, mối quan hệ và biểu diễn dữ liệu một cách trực quan.

10. Cách Chèn và Chỉnh Sửa Đồ Thị (Chart) Trong Word 2007

Có thể bạn quan tâm: Cách Vẽ Hình Thú Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

10.1 Chèn Chart

1. Insert → Chart.
2. Chọn loại biểu đồ: Column, Line, Pie, Bar, Area, Scatter…
3. Nhấn OK, Excel sẽ mở ra với bảng dữ liệu mẫu.

10.2 Nhập Dữ Liệu

• Thay đổi dữ liệu trong bảng Excel. Khi hoàn tất, đóng Excel – biểu đồ trong Word sẽ tự động cập nhật.

10.3 Định Dạng Biểu Đồ

• Khi biểu đồ được chọn, Chart Tools (Design & Layout) hiện ra trên Ribbon.
• Design: Thay đổi Chart Layout, Chart Styles, Switch Row/Column.
• Layout: Thêm Axis Titles, Data Labels, Legend, Gridlines.

10.4 Định Dạng Các Thành Phần

• Nhấp chuột phải vào một thành phần (ví dụ: cột, đường) → Format Data Series.
• Thay đổi màu, độ dày, kiểu hiển thị (3‑D, gradient).

Biểu đồ trong Word 2007 tương thích hoàn toàn với Excel, vì vậy bạn có thể cập nhật dữ liệu bất cứ lúc nào bằng cách double‑click vào biểu đồ để mở lại Excel.

11. Mẹo Nâng Cao: Sử Dụng Định Dạng Định Vị (Alignment) Và Lưới (Grid) Để Đảm Bảo Độ Chính Xác

11.1 Khiển Lưới (Grid) và Đường Dẫn (Guides)

• Vào Page Layout → Align → Grid Settings.
• Bật “Display gridlines on screen” và “Snap objects to grid” để các hình tự động “đính” vào lưới khi di chuyển.

11.2 Căn Lề (Alignment)

• Chọn nhiều hình (Shift + click).
• Home → Arrange → Align → chọn “Align Left”, “Align Center”, “Align Top”, “Distribute Horizontally”, vv.
• Distribute giúp căn đều khoảng cách giữa các đối tượng.

11.3 Sử Dụng “Size and Position” Để Nhập Giá Trị Chính Xác

• Right‑click → Size and Position → tab Position: nhập tọa độ X và Y (đơn vị là cm hoặc inch).
• Tab Size: nhập chiều rộng và chiều cao.

11.4 “Rotate” và “Flip”

• Format → Rotate: 90°, 180°, hoặc tùy chỉnh góc xoay.
• Flip Horizontal/Vertical để lật hình.

Những công cụ này giúp bạn đảm bảo mọi hình trong tài liệu đều cân đối và đồng nhất – yếu tố quan trọng khi tạo báo cáo chuyên nghiệp.

12. Kỹ Thuật Xuất Hình Vẽ Ra Định Dạng Ảnh (PNG, JPG) và Đặt Làm Nền (Background)

12.1 Xuất Hình Dưới Dạng Ảnh

1. Chọn hình (hoặc toàn bộ Drawing Canvas nếu muốn xuất cả nhóm).
2. Right‑click → Save as Picture….
3. Chọn định dạng: PNG (độ nét cao, nền trong suốt), JPG (kích thước nhẹ), GIF, BMP.
4. Đặt tên và lưu vào thư mục mong muốn.

12.2 Đặt Hình Vẽ Làm Nền

• Insert → Picture → chọn ảnh đã lưu.
• Khi ảnh được chèn, bấm chuột phải → Wrap Text → Behind Text.
• Để điều chỉnh kích thước và độ trong suốt, vào Format Picture → Picture → Color → Set Transparent Color (chọn màu nền muốn trong suốt) hoặc Transparency trong “Picture Corrections”.

Bạn có thể dùng nền này để tạo watermark (dấu mờ) cho tài liệu, hoặc làm nền cho bản trình bày trong Word.

13. Giải Quyết Các Vấn Đề Thường Gặp Khi Vẽ Hình Trong Word 2007

Vấn đề	Nguyên nhân	Giải pháp
Hình không hiển thị đúng kích thước	Đặt “Wrap Text” thành “In Line with Text” khiến hình bị co lại theo dòng văn bản.	Thay đổi “Wrap Text” thành Square, Tight, hoặc Behind Text.
Không thể di chuyển hình vì nó “bị khóa”	Được đặt trong Header/Footer hoặc Text Box có chế độ “Locked”.	Kiểm tra Header/Footer → Edit Header/Footer, hoặc Right‑click → Size and Position → Lock anchor bỏ chọn.
Màu viền và màu nền không đồng nhất	Định dạng “Quick Style” áp dụng tự động cho các hình mới.	Tạo Custom Style hoặc Clear Formatting (Ctrl + Space).
Hình vẽ bị lệch khi in	Thiết lập “Print Layout” khác “Print Preview”.	Kiểm tra Page Setup → Margins và Print Options → Print drawings created in Word.
Không thể gộp (merge) các hình phức tạp	Word 2007 không hỗ trợ “Merge Shapes”.	Sử dụng PowerPoint hoặc Visio để tạo hình phức tạp, sau đó Copy‑Paste vào Word.

14. Kết Luận Và Lời Khuyên Cuối Cùng

Word 2007, dù không phải là phần mềm thiết kế đồ họa chuyên dụng, nhưng với bộ công cụ Shapes, SmartArt, Chart, Drawing Canvas và các tính năng định dạng mạnh mẽ, nó hoàn toàn đủ khả năng giúp bạn tạo ra các hình minh hoạ, sơ đồ, biểu đồ chất lượng cao cho báo cáo, đề án hay tài liệu học tập.

Những điểm cần nhớ:

1. Bắt đầu bằng việc chọn đúng công cụ (Shapes, SmartArt, Chart) tùy vào mục tiêu vẽ.
2. Sử dụng Drawing Canvas để quản lý nhóm hình, tránh việc chúng bị trôi khi chỉnh sửa tài liệu.
3. Áp dụng Quick Styles và Shape Effects để tăng tính thẩm mỹ mà không tốn thời gian.
4. Cân nhắc việc nhóm (Group) các hình để di chuyển và định dạng đồng thời.
5. Luôn bật Grid và sử dụng Align để giữ độ chính xác và đồng nhất.
6. Lưu hình dưới dạng PNG khi cần dùng làm ảnh hoặc nền cho tài liệu khác.

Với kỹ năng vẽ hình trong Word 2007 mà bạn đã nắm vững qua bài viết này, giờ đây bạn có thể tự tin tạo ra những bản tài liệu không chỉ đầy đủ nội dung mà còn đẹp mắt, chuyên nghiệp. Hãy thực hành thường xuyên, khám phá các tùy chỉnh nâng cao và không ngại kết hợp Word với các phần mềm khác (PowerPoint, Visio) khi cần tính năng phức tạp hơn. Chúc bạn thành công!
