Mở Đầu
Hình trụ tròn là một trong những khối hình học cơ bản nhưng lại xuất hiện rộng rãi trong nhiều lĩnh vực: kiến trúc, kỹ thuật, thiết kế công nghiệp, nghệ thuật, và thậm chí trong các bài toán toán học. Việc nắm vững cách vẽ hình trụ tròn không chỉ giúp bạn thực hiện các bản vẽ kỹ thuật một cách chính xác mà còn mở ra cơ hội sáng tạo trong lĩnh vực mỹ thuật. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị dụng cụ, hiểu các yếu tố cơ bản của hình trụ, cho tới các kỹ thuật vẽ nâng cao và một số mẹo thực hành để bạn có thể vẽ ra những hình trụ tròn hoàn hảo.
Lưu ý: Bài viết này hướng tới người mới bắt đầu nhưng cũng chứa các phần nâng cao dành cho những ai muốn cải thiện kỹ năng vẽ của mình.
Có thể bạn quan tâm: Cách Vẽ Hình Trong Sketchpad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
1. Kiến Thức Cơ Bản Về Hình Trụ Tròn
1.1. Định Nghĩa Hình Trụ Tròn
Hình trụ tròn (cylinder) là khối ba chiều được tạo thành từ hai mặt tròn đồng tâm, song song và một bề mặt cong (bề mặt bên) nối liền hai mặt tròn này. Các thành phần chính của hình trụ gồm:
- Hai mặt đáy: Hai hình tròn đồng tâm, có cùng bán kính r và nằm trên hai mặt phẳng song song, cách nhau một khoảng cách gọi là chiều cao (h).
- Mặt bên: Bề mặt cong tạo thành bằng cách nối các điểm tương ứng trên hai đáy. Khi mở ra, mặt bên có thể coi là một hình chữ nhật cuộn thành ống.
1.2. Các Thông Số Quan Trọng
| Thông số | Ký hiệu | Định nghĩa |
|---|---|---|
| Bán kính đáy | r | Khoảng cách từ tâm đáy tới bất kỳ điểm nào trên vòng tròn đáy |
| Chiều cao | h | Khoảng cách vuông góc giữa hai mặt đáy |
| Độ dày tường | t | Độ dày của bề mặt bên (đối với hình trụ rỗng) |
| Đường kính | d | Gấp đôi bán kính: d = 2r |
| Góc nhìn | θ | Góc tạo bởi các đường chéo khi vẽ hình trụ ba chiều |
1.3. Các Loại Hình Trụ
| Loại | Đặc điểm |
|---|---|
| Hình trụ tròn đứng (vertical cylinder) | Trục của hình trụ vuông góc với mặt nền (thường là trục y trong hệ tọa độ) |
| Hình trụ nghiêng (inclined cylinder) | Trục của hình trụ không vuông góc với mặt nền, tạo ra góc nghiêng α |
| Hình trụ rỗng | Có độ dày tường, thường dùng trong ống dẫn, ống nhựa |
| Hình trụ cắt xén | Được cắt một phần, tạo ra mặt cắt không đều (ví dụ: hình trụ cắt chéo) |
Có thể bạn quan tâm: Cách Vẽ Hình Thấu Kính: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
2. Dụng Cụ Và Vật Liệu Cần Chuẩn Bị
| Dụng cụ | Mô tả | Lưu ý |
|---|---|---|
| Bút chì HB hoặc 2B | Dùng để phác thảo | Độ cứng vừa phải để dễ xóa |
| Bút vẽ kỹ thuật (drafting pen) | Đường nét chính | Độ dày 0.3‑0.5 mm phù hợp |
| Thước kẻ | Đo độ dài, vẽ đường thẳng | Chọn thước kim loại hoặc nhựa trong suốt |
| Thước đo góc (protractor) | Đo và vẽ góc nghiêng | Dùng khi vẽ hình trụ nghiêng |
| Compas (công cụ vẽ tròn) | Vẽ các vòng tròn chính xác | Đảm bảo kim dài và bút không bị lỏng |
| Giấy vẽ (A4, A3) | Bề mặt vẽ | Giấy trơn, không có vân |
| Tẩy (eraser) | Xóa lỗi | Dùng tẩy cao su mềm để tránh làm hỏng giấy |
| Bảng màu (optional) | Tô màu, tạo độ sâu | Sử dụng bút màu, bút chì màu hoặc watercolor |

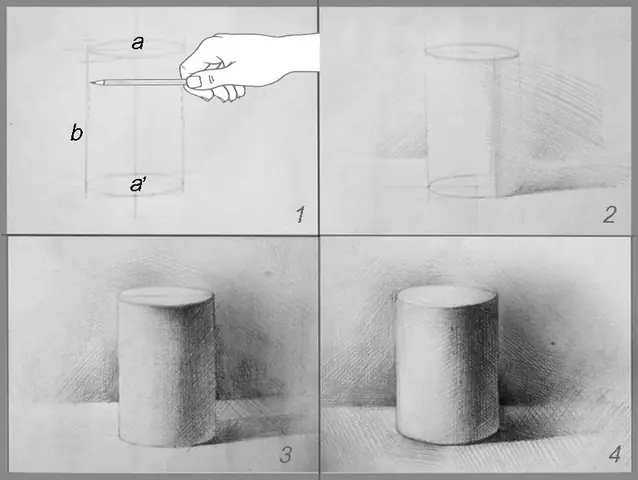

3. Các Bước Vẽ Hình Trụ Tròn Cơ Bản
Bước 1: Xác Định Kích Thước Và Tỷ Lệ
- Chọn bán kính (r) và chiều cao (h) cho hình trụ. Ví dụ: r = 3 cm, h = 6 cm.
- Tính đường kính (d = 2r) để vẽ vòng tròn đáy.
- Quyết định tỷ lệ nếu vẽ trên giấy A4: thường dùng tỷ lệ 1:1 (1 cm trên giấy = 1 cm thực tế) hoặc 1:2 để vừa vừa.
Bước 2: Vẽ Hai Đáy Tròn
- Đánh dấu tâm (O) của đáy dưới cùng trên giấy.
- Dùng compas, mở độ rộng bằng bán kính r và vẽ một vòng tròn (đáy dưới).
- Lên trên một khoảng h, đánh dấu điểm O’ (tâm của đáy trên).
- Vẽ vòng tròn thứ hai tại O’ với cùng bán kính r.
Mẹo: Khi vẽ hai vòng tròn, hãy dùng một đường kẻ thẳng để nối O và O’ nhằm giữ cho trục của hình trụ thẳng đứng.
Bước 3: Vẽ Đường Nối (Mặt Bên)
- Kết nối các điểm tương ứng trên hai đáy: Chọn bốn điểm trên mỗi vòng tròn (trên, dưới, trái, phải). Gọi chúng A, B, C, D trên đáy dưới và A’, B’, C’, D’ trên đáy trên.
- Vẽ các đoạn thẳng AA’, BB’, CC’, DD’. Đây là các đường sinh (generatrix) tạo thành mặt bên.
- Hoàn thiện mặt bên bằng cách nối các đoạn thẳng lại thành một hình chữ nhật (nếu nhìn từ phía trước) hoặc các đường cong tùy vào góc nhìn.
Bước 4: Vẽ Đường Nét Ảo (Hidden Lines)
Khi vẽ hình trụ ba chiều, một phần của các vòng tròn và mặt bên sẽ bị ẩn sau bề mặt.
- Đối với đáy dưới, vẽ hai cung tròn (phần phía sau) bằng nét đứt hoặc nét mảnh.
- Đối với đáy trên, vẽ hai cung tròn (phần phía trước) bằng nét đầy.
- Mặt bên: Các đường sinh phía sau (ví dụ: CC’) có thể được vẽ bằng nét đứt.
Bước 5: Tô Bóng Để Tạo Độ Sâu
- Xác định nguồn sáng (thường là từ trên trái hoặc trên phải).
- Tô bóng cho phần mặt bên phía xa nguồn sáng bằng bút chì nhẹ (0.5‑2B) hoặc shading.
- Tô bóng nhẹ cho đáy dưới (nếu có) và để đáy trên sáng hơn.
- Sử dụng kỹ thuật cross‑hatching để tăng độ tương phản.
Bước 6: Kiểm Tra Lại Độ Chính Xác
- Đảm bảo độ dài các đoạn AA’, BB’, … bằng nhau và bằng h.
- Kiểm tra độ đồng tâm của hai vòng tròn (cùng tâm khi nhìn thẳng).
- Đảm bảo độ cong của các cung tròn phù hợp với góc nhìn.
4. Vẽ Hình Trụ Nghiêng (Inclined Cylinder)
Khi trục của hình trụ không vuông góc với mặt nền, việc vẽ sẽ phức tạp hơn vì cần tính toán góc nghiêng α.
Có thể bạn quan tâm: Cách Vẽ Hình Tròn Scratch: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
4.1. Xác Định Góc Nghiêng
- Chọn góc α (ví dụ: 30°) giữa trục và mặt nền.
- Dùng thước đo góc để vẽ một đường thẳng tại góc α từ tâm O trên mặt nền.
4.2. Vẽ Đáy Dưới Và Trên
- Đáy dưới: Vẽ vòng tròn như bình thường.
- Đáy trên: Thay vì vẽ một vòng tròn đồng tâm, vẽ elip (hình bầu dục) để biểu thị sự nghiêng. Độ dài trục lớn (major axis) bằng 2r, trục nhỏ (minor axis) bằng 2r · cos α.
4.3. Nối Các Điểm Tương Ứng
- Chọn các điểm trên đáy dưới (A, B, C, D) và trên (A’, B’, C’, D’) sao cho đường nối AA’, BB’, … tạo thành các đường sinh nghiêng.
- Vẽ các đường này bằng nét thẳng, đồng thời chú ý tới độ sâu: các đường sinh phía sau sẽ được vẽ bằng nét đứt.
4.4. Hoàn Thiện Bóng Tối
- Nguồn sáng vẫn được giả định như trước.
- Bóng sẽ thay đổi tùy góc nghiêng: phần mặt bên phía xa nguồn sẽ tối hơn.
5. Vẽ Hình Trụ Rỗng (Hollow Cylinder)
5.1. Đặc Điểm
- Có độ dày tường t.
- Đòi hỏi vẽ hai cặp đáy: trong và ngoài.
5.2. Các Bước Thực Hiện
- Vẽ đáy ngoài (bán kính r_out).
- Vẽ đáy trong (bán kính r_in = r_out − t) đồng tâm.
- Nối các điểm tương ứng trên đáy trong và ngoài để tạo hai mặt bên (bên trong và bên ngoài).
- Xác định đường viền phía sau bằng nét đứt.
5.3. Tô Bóng
- Bóng sẽ xuất hiện trên bề mặt ngoài và bề mặt trong tùy vào vị trí nguồn sáng.
- Đối với mặt trong, độ sáng thường cao hơn vì ánh sáng có thể phản chiếu vào.
6. Kỹ Thuật Vẽ Nâng Cao
6.1. Sử Dụng Phối Cảnh Một Điểm (One‑Point Perspective)
- Mặt nền: Đặt đường chân trời và một điểm tụ (vanishing point) ở trung tâm.
- Đường sinh: Tất cả các đường sinh (đường thẳng dọc trục) sẽ hội tụ vào điểm tụ.
- Đáy: Vòng tròn dưới sẽ trở thành elip có trục dài dọc theo hướng hội tụ.
6.2. Phối Cảnh Hai Điểm (Two‑Point Perspective)
- Thích hợp cho hình trụ nghiêng với trục không song song với mặt nền.
- Hai điểm tụ nằm trên đường chân trời, mỗi đường sinh hội tụ vào một điểm tùy thuộc vào hướng của nó.
6.3. Dùng Phần Mềm CAD / Vector
- AutoCAD, Fusion 360, SolidWorks: Dùng lệnh Cylinder để tạo hình 3D, sau đó xuất bản vẽ 2D.
- Adobe Illustrator, CorelDRAW: Dùng công cụ Ellipse và Line để vẽ các thành phần, sau đó áp dụng gradient để mô phỏng bóng.
6.4. Kỹ Thuật Shading Số
- Gradient Mesh (Photoshop/Illustrator): Tạo độ chuyển màu mượt mà trên mặt bên.
- Blending Modes: Dùng Multiply cho bóng, Screen cho ánh sáng phản chiếu.
7. Ứng Dụng Thực Tiễn
| Lĩnh vực | Cách dùng hình trụ tròn |
|---|---|
| Kiến trúc | Cột trụ, ống dẫn nước, ống thông gió |
| Kỹ thuật cơ khí | Trục quay, ống dẫn dầu, bánh răng trụ |
| Thiết kế sản phẩm | Bao bì, bình nước, đèn trụ |
| Nghệ thuật | Hình trụ trong tranh tĩnh vật, mô hình 3D |
| Giáo dục | Dạy geometry, lập trình đồ họa 3D |
8. Những Sai Lầm Thường Gặp Và Cách Khắc Phục
| Sai lầm | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đáy tròn không đồng tâm | Đánh dấu sai vị trí O’ | Dùng thước kẻ thẳng để nối O và O’ trước khi vẽ đáy trên |
| Độ dài trục không bằng h | Không đo chính xác khoảng cách O‑O’ | Dùng thước đo hoặc thước kẻ để xác định h trước khi vẽ |
| Vẽ mặt bên không thẳng | Không giữ thước thẳng khi nối các điểm | Dùng thước kim và đặt trên giấy để vẽ các đường sinh |
| Bóng không hợp lý | Không xác định nguồn sáng | Lựa chọn nguồn sáng cố định và luôn áp dụng cùng một quy tắc chiếu sáng |
| Vòng tròn bị méo khi vẽ elip | Mở compas quá rộng hoặc không giữ cố định | Dùng công cụ Ellipse trong phần mềm hoặc vẽ elip bằng cách kéo nhẹ tay, giữ độ cân bằng |
9. Bài Tập Thực Hành
- Bài tập 1: Vẽ một hình trụ đứng có bán kính 4 cm, chiều cao 8 cm. Tô bóng từ nguồn sáng ở góc trên bên trái.
- Bài tập 2: Vẽ một hình trụ nghiêng góc 45°, bán kính 3 cm, chiều cao 6 cm. Sử dụng phối cảnh một điểm.
- Bài tập 3: Vẽ một ống trụ rỗng, bán kính ngoài 5 cm, độ dày tường 0.5 cm, chiều cao 10 cm. Thêm các chi tiết ốc vít trên bề mặt.
- Bài tập 4: Sử dụng phần mềm Illustrator, tạo một vector của hình trụ tròn với shading gradient, sau đó xuất ra file PDF.
10. Tổng Kết
Việc vẽ hình trụ tròn không chỉ là một kỹ năng cơ bản trong vẽ kỹ thuật mà còn là nền tảng để bạn tiến tới những dự án thiết kế phức tạp hơn. Từ việc chuẩn bị dụng cụ, hiểu rõ các thông số hình học, đến việc thực hiện các bước vẽ chi tiết và áp dụng kỹ thuật shading, mỗi khâu đều đóng góp vào sự hoàn thiện của bản vẽ. Đồng thời, việc nắm bắt các kỹ thuật nâng cao như phối cảnh một điểm, hai điểm, và sử dụng phần mềm CAD sẽ giúp bạn mở rộng khả năng sáng tạo và đáp ứng yêu cầu công việc chuyên nghiệp.
Hãy luyện tập thường xuyên, chú ý đến từng chi tiết nhỏ như độ đồng tâm, độ dài trục và cách diễn đạt bóng tối. Khi đã thành thạo, bạn sẽ thấy việc vẽ hình trụ tròn trở nên nhanh gọn, chính xác và đầy nghệ thuật.
Chúc bạn thành công!
