Cách Vẽ Hình Xương Cá: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Giới thiệu chung về hình xương cá

Hình xương cá, còn được gọi là biểu đồ Ishikawa hoặc biểu đồ nguyên nhân – kết quả, là một công cụ phân tích vấn đề rất phổ biến trong quản lý chất lượng, cải tiến quy trình và giải quyết các vấn đề phức tạp. Được phát minh bởi giáo sư Kaoru Ishikawa của Nhật Bản vào những năm 1960, biểu đồ này giúp chúng ta xác định nguyên nhân gốc rễ của một vấn đề bằng cách phân loại các yếu tố ảnh hưởng thành các “xương” (các nhánh) và “đầu cá” (kết quả hoặc vấn đề cần giải quyết).

Việc vẽ hình xương cá không chỉ là một kỹ năng quan trọng trong môi trường doanh nghiệp mà còn hữu ích trong giáo dục, nghiên cứu khoa học và thậm chí trong cuộc sống hàng ngày khi chúng ta cần phân tích nguyên nhân của một sự cố. Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ hình xương cá, bao gồm:

1. Chuẩn bị và lựa chọn công cụ
2. Xác định vấn đề (đầu cá)
3. Lựa chọn các nhóm nguyên nhân chính (xương chính)
4. Phân tích chi tiết các nguyên nhân phụ (xương phụ)
5. Kiểm tra, đánh giá và cải tiến biểu đồ
6. Một số mẹo và lưu ý quan trọng
7. Ứng dụng thực tế và ví dụ minh họa

Bằng cách tuân thủ các bước trên, bạn sẽ có thể tạo ra một biểu đồ xương cá rõ ràng, logic và hữu dụng, giúp nhóm của bạn nhanh chóng tìm ra nguyên nhân cốt lõi và đề ra giải pháp hiệu quả.

1. Chuẩn bị và lựa chọn công cụ

1.1. Đánh giá nhu cầu và phạm vi

Trước khi bắt tay vào vẽ, bạn cần xác định:

• Mục tiêu: Bạn muốn giải quyết vấn đề gì? Ví dụ: giảm tỷ lệ lỗi trong sản phẩm, cải thiện thời gian giao hàng, hay tăng mức độ hài lòng của khách hàng.
• Phạm vi: Vấn đề có ảnh hưởng tới toàn bộ tổ chức hay chỉ một bộ phận cụ thể? Điều này giúp bạn quyết định mức độ chi tiết của biểu đồ.
• Đối tượng tham gia: Ai sẽ tham gia vào quá trình phân tích? Thông thường, nên mời các thành viên có liên quan trực tiếp tới vấn đề (kỹ sư, nhân viên sản xuất, quản lý, khách hàng nội bộ) để thu thập ý kiến đa chiều.

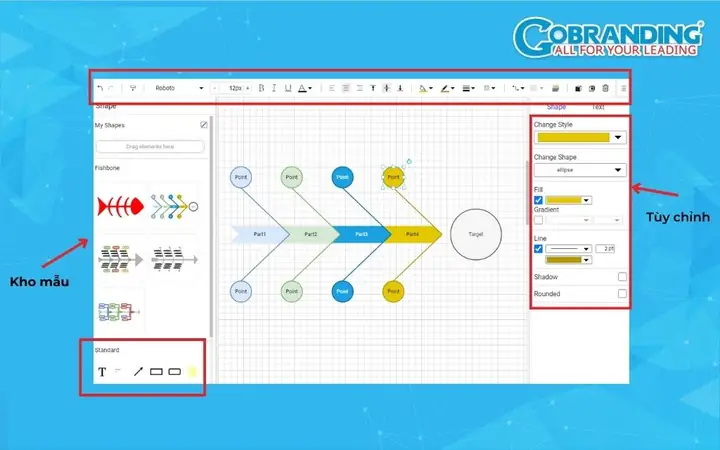

1.2. Lựa chọn công cụ vẽ

Bạn có thể vẽ hình xương cá bằng:

• Công cụ truyền thống: Bảng trắng, giấy A3/A4, bút màu. Phương pháp này thích hợp cho các buổi brainstorming nhanh, khi mọi người đang họp trực tiếp.
• Phần mềm: Microsoft Visio, Lucidchart, Draw.io (diagrams.net), Miro, PowerPoint, Google Slides, hoặc phần mềm quản lý dự án như Trello kết hợp với các add‑on vẽ biểu đồ. Những công cụ này giúp lưu trữ, chia sẻ và chỉnh sửa biểu đồ dễ dàng.
• Ứng dụng di động: Các app như “iThoughts”, “MindMeister” cho phép vẽ nhanh trên điện thoại hoặc máy tính bảng.

Lưu ý: Khi làm việc nhóm, ưu tiên các công cụ hỗ trợ cộng tác trực tuyến (Miro, Lucidchart) để mọi người có thể đồng thời chỉnh sửa và đưa ra ý kiến.

1.3. Chuẩn bị không gian làm việc

Có thể bạn quan tâm: Cách Vẽ Hình Xăm Trái Tim Đẹp Và Độc Đáo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Bảng trắng / Flipchart: Đảm bảo có đủ không gian để vẽ một “đầu cá” lớn và các “xương” dọc theo trục ngang.
• Màu sắc: Sử dụng bút màu hoặc công cụ định dạng màu trong phần mềm để phân biệt các nhóm nguyên nhân (ví dụ: màu xanh cho “Người”, màu đỏ cho “Máy móc”).
• Ghi chú: Đặt các tờ giấy ghi chú (sticky notes) gần bảng để mọi người có thể dán lên các nguyên nhân phụ, dễ dàng di chuyển, sắp xếp lại.

2. Xác định vấn đề (đầu cá)

2.1. Đặt câu hỏi “What is the problem?”

Đầu cá là nơi bạn viết mô tả ngắn gọn về vấn đề cần giải quyết. Câu mô tả nên:

• Rõ ràng, không mơ hồ.
• Cụ thể, có số liệu hoặc tiêu chí đo lường nếu có (ví dụ: “Tỷ lệ lỗi sản phẩm > 3% trong tháng 5”).
• Ngắn gọn, thường không quá 1‑2 câu.

2.2. Đặt vị trí của đầu cá

Vị trí đầu cá thường nằm ở bên phải của biểu đồ, với một mũi tên chỉ về phía bên trái, biểu thị “điểm đến” của quá trình phân tích. Nếu bạn vẽ trên giấy, hãy để khoảng trống đủ rộng để viết mô tả chi tiết và có thể thêm các thông tin phụ (ngày, người chịu trách nhiệm, v.v.).

2.3. Ví dụ thực tế

Vấn đề: “Tỷ lệ lỗi lắp ráp điện tử vượt quá 2% trong quý II năm 2026, gây tăng chi phí bảo hành và ảnh hưởng tới uy tín công ty.”

Câu này sẽ được viết ở đầu cá, thường kèm theo một biểu tượng (ví dụ: hình ảnh một chiếc máy bị lỗi) để tăng tính trực quan.

3. Lựa chọn các nhóm nguyên nhân chính (xương chính)

Có thể bạn quan tâm: Cách Vẽ Hình Xăm Henna Đẹp, Chi Tiết Từng Bước Để Tự Tạo Kiểu Độc Đáo

3.1. Mô hình 6M (hoặc 5M)

Trong sản xuất, thường dùng mô hình 6M để phân loại nguyên nhân:

Nhóm	Ý nghĩa	Ví dụ
Máy (Machine)	Thiết bị, công cụ, máy móc	Bảo trì máy không đúng lịch
Người (Man)	Nhân lực, kỹ năng, thái độ	Nhân viên chưa được đào tạo
Nguyên liệu (Material)	Nguyên vật liệu, phụ kiện	Nguyên liệu không đạt tiêu chuẩn
Phương pháp (Method)	Quy trình, hướng dẫn, SOP	Quy trình lắp ráp không chuẩn
Môi trường (Environment)	Điều kiện làm việc, nhiệt độ, ánh sáng	Nhiệt độ phòng quá cao
Đo lường (Measurement)	Hệ thống đo lường, kiểm tra	Độ chính xác thiết bị đo kém

Nếu bạn làm việc trong lĩnh vực dịch vụ, có thể thay thế bằng 4P (People, Process, Policy, Product) hoặc 4C (Customer, Cost, Communication, Control) tùy theo tính chất vấn đề.

3.2. Vẽ các xương chính

• Vẽ một đường thẳng ngang (đôi khi gọi là “đầu xương”) từ đầu cá về phía trái.
• Từ đường này, vẽ các đường thẳng ngắn (xương phụ) nghiêng lên xuống, mỗi một đường tương ứng với một nhóm nguyên nhân chính (ví dụ: “Máy”, “Người”, …).
• Đánh dấu tên nhóm nguyên nhân trên mỗi xương phụ, dùng màu sắc hoặc biểu tượng để dễ nhận diện.

3.3. Lưu ý khi xác định nhóm

• Không bỏ sót nhóm: Đảm bảo các khía cạnh quan trọng đều có trong danh sách.
• Đừng quá chi tiết: Nhóm chính chỉ cần tổng quan; chi tiết sẽ được khai thác ở bước tiếp theo.
• Tham khảo ý kiến: Nhận xét của các chuyên gia hoặc người có kinh nghiệm trong từng lĩnh vực giúp xác định đầy đủ các nhóm.

4. Phân tích chi tiết các nguyên nhân phụ (xương phụ)

4.1. Thu thập ý tưởng (Brainstorming)

Sau khi đã xác định các nhóm chính, tiến hành brainstorm để liệt kê các nguyên nhân phụ. Các bước thực hiện:

1. Mời mọi người: Gọi các thành viên liên quan (kỹ sư, công nhân, quản lý, khách hàng nội bộ).
2. Đặt thời gian: Thường 30‑45 phút là đủ để khai thác ý tưởng mà không bị mất tập trung.
3. Sử dụng sticky notes: Mỗi người viết một nguyên nhân trên một tờ giấy, dán lên xương phụ tương ứng.
4. Khuyến khích không phán xét: Mọi ý tưởng đều được ghi nhận, không có “đúng” hay “sai” trong giai đoạn này.

4.2. Phân loại và sắp xếp

Sau khi thu thập, nhóm sẽ:

• Nhóm các nguyên nhân giống nhau lại với nhau (ví dụ: “Bảo trì máy không đúng lịch” và “Máy không được thay dầu định kỳ” có thể gộp thành một mục).
• Xác định mức độ quan trọng: Dùng biểu tượng (⭐️, 🔴) để đánh dấu những nguyên nhân có khả năng gây ảnh hưởng lớn.
• Đặt thứ tự: Đặt các nguyên nhân phụ theo thứ tự từ trên xuống dưới trên mỗi xương phụ, thường từ nguyên nhân lớn (có ảnh hưởng rộng) tới nguyên nhân nhỏ hơn.

4.3. Đánh giá nguyên nhân gốc rễ (Root Cause Analysis)

Có thể bạn quan tâm: Cách Vẽ Hình Xe Đạp Chi Tiết Từ Cơ Bản Đến Nâng Cao

Sau khi liệt kê, cần đánh giá sâu hơn để tìm nguyên nhân gốc. Các phương pháp phổ biến:

• 5 Whys (5 tại sao): Đặt câu hỏi “Tại sao?” liên tục cho mỗi nguyên nhân cho đến khi đạt được nguyên nhân gốc.
• Pareto Analysis: Xác định 20% nguyên nhân gây ra 80% vấn đề, tập trung vào các nguyên nhân quan trọng nhất.
• Fishbone matrix: Khi có nhiều nguyên nhân phụ, bạn có thể tạo một ma trận để xem mối quan hệ giữa các nguyên nhân.

Ví dụ thực tế 5 Whys

Nguyên nhân phụ: “Máy không được bảo trì đúng lịch.”
1. Tại sao máy không được bảo trì đúng lịch? → Lịch bảo trì chưa được cập nhật trong hệ thống.
2. Tại sao lịch bảo trì chưa được cập nhật? → Người chịu trách nhiệm bảo trì không nhận được thông báo.
3. Tại sao không nhận được thông báo? → Hệ thống email không gửi thông báo tự động.
4. Tại sao hệ thống email không gửi tự động? → Cài đặt tự động gửi bị tắt do lỗi cập nhật phần mềm.
5. Tại sao lỗi cập nhật phần mềm xảy ra? → Không có quy trình kiểm tra sau khi cập nhật.

Nguyên nhân gốc rễ: “Thiếu quy trình kiểm tra và xác nhận sau cập nhật phần mềm hệ thống bảo trì.”

4.4. Ghi chú và lưu trữ

• Ghi lại: Mỗi nguyên nhân phụ và nguyên nhân gốc rễ cần được ghi chú chi tiết, kèm thời gian, người chịu trách nhiệm và mức độ ưu tiên.
• Lưu trữ: Sử dụng tài liệu điện tử (Google Docs, SharePoint) để lưu trữ biểu đồ và các ghi chú kèm theo, giúp truy xuất và cập nhật sau này.

5. Kiểm tra, đánh giá và cải tiến biểu đồ

5.1. Đánh giá tính đầy đủ

• Kiểm tra lại: Hỏi lại nhóm “Chúng ta có bỏ sót bất kỳ nguyên nhân nào không?”
• So sánh với dữ liệu thực tế: Đối chiếu các nguyên nhân đã liệt kê với các báo cáo, số liệu thực tế (độ lỗi, thời gian dừng máy).

5.2. Xác định mức độ ưu tiên

• Ma trận RACI: Xác định ai chịu trách nhiệm (Responsible), ai là người chịu trách nhiệm cuối cùng (Accountable), ai cần được tham gia (Consulted) và ai cần được thông báo (Informed).
• Mức độ rủi ro: Đánh giá mỗi nguyên nhân dựa trên tác động (Impact) và khả năng xảy ra (Likelihood), dùng thang điểm 1‑5.

5.3. Lập kế hoạch hành động (Action Plan)

Sau khi xác định nguyên nhân gốc rễ và mức độ ưu tiên, bạn cần:

1. Mục tiêu: Đặt mục tiêu cụ thể (ví dụ: “Giảm tỷ lệ lỗi xuống dưới 1% trong 3 tháng”).
2. Biện pháp: Đề xuất các giải pháp (cải tiến quy trình, đào tạo, nâng cấp thiết bị).
3. Thời gian: Xác định thời hạn thực hiện cho mỗi biện pháp.
4. Người thực hiện: Gán người chịu trách nhiệm cho từng biện pháp.
5. KPIs: Đặt các chỉ số đo lường để theo dõi tiến độ (số lần bảo trì đúng lịch, tỷ lệ lỗi, thời gian dừng máy).

5.4. Theo dõi và cập nhật

Có thể bạn quan tâm: Cách Vẽ Hình Vật Lý: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Cuộc họp định kỳ: Tổ chức họp hàng tuần hoặc hàng tháng để cập nhật tiến độ, điều chỉnh kế hoạch nếu cần.
• Cập nhật biểu đồ: Khi có thay đổi, chỉnh sửa biểu đồ xương cá để phản ánh hiện trạng mới, giúp mọi người luôn có cái nhìn tổng quan.

6. Mẹo và lưu ý quan trọng khi vẽ hình xương cá

Mẹo	Lý do
Sử dụng màu sắc	Giúp phân biệt nhanh các nhóm nguyên nhân, tăng tính trực quan.
Giữ biểu đồ ngắn gọn	Tránh quá tải thông tin, dễ dàng truyền đạt trong các buổi họp.
Đặt câu hỏi “Tại sao” ít nhất 5 lần	Đảm bảo không dừng lại ở nguyên nhân bề mặt mà đi sâu tới gốc rễ.
Mời đa dạng đối tượng	Thu thập ý kiến từ nhiều góc độ, giảm nguy cơ bỏ sót.
Sử dụng phần mềm cộng tác	Tiết kiệm thời gian, dễ dàng chỉnh sửa và lưu trữ.
Kiểm tra tính logic	Đảm bảo mỗi nguyên nhân phụ thực sự liên quan đến nhóm chính và vấn đề.
Không quá chi tiết	Đặt mức chi tiết phù hợp với mục tiêu, tránh “đi sâu” vào chi tiết không cần thiết.
Ghi lại mọi quyết định	Tạo bằng chứng và tài liệu tham khảo cho các dự án tương lai.

6.1. Tránh những sai lầm phổ biến

1. Quá tập trung vào một nhóm nguyên nhân: Điều này có thể làm mất cân bằng và bỏ sót các yếu tố quan trọng khác.
2. Không xác định rõ “đầu cá”: Khi vấn đề không được mô tả rõ ràng, biểu đồ sẽ mất hướng.
3. Bỏ qua dữ liệu thực tế: Phân tích chỉ dựa trên cảm tính sẽ dẫn đến kết luận sai lệch.
4. Không có kế hoạch hành động: Biểu đồ chỉ là công cụ phân tích; nếu không có hành động, nó sẽ không mang lại giá trị.
5. Không cập nhật biểu đồ: Khi môi trường thay đổi, biểu đồ cần được điều chỉnh để vẫn hữu ích.

7. Ứng dụng thực tế và ví dụ minh họa

7.1. Ví dụ 1: Ngành sản xuất điện tử

Vấn đề: “Tỷ lệ lỗi hỏng mạch PCB trong dây chuyền lắp ráp đạt 2.8% (mục tiêu < 1%).”

Các nhóm nguyên nhân (6M):

• Máy (Machine): Lỗi máy hàn, không đồng đều nhiệt độ.
• Người (Man): Nhân viên chưa được đào tạo đúng cách hàn.
• Nguyên liệu (Material): Linh kiện nhập kho không kiểm tra chất lượng.
• Phương pháp (Method): Quy trình hàn không chuẩn, thiếu kiểm tra.
• Môi trường (Environment): Độ ẩm trong phòng cao, ảnh hưởng tới hàn.
• Đo lường (Measurement): Thiết bị kiểm tra lỗi chưa được hiệu chuẩn.

Sau quá trình 5 Whys, nguyên nhân gốc rễ được xác định là “Thiếu quy trình bảo trì và hiệu chuẩn định kỳ cho máy hàn, dẫn đến nhiệt độ không ổn định”.

Kế hoạch hành động:

Biện pháp	Người thực hiện	Thời gian	KPI
Lập lịch bảo trì máy hàn hàng tuần	Kỹ thuật bảo trì	2 tuần	100% máy hàn được bảo trì đúng lịch
Đào tạo nhân viên hàn theo SOP mới	Trưởng bộ phận đào tạo	1 tháng	Đạt 95% nhân viên đạt chứng chỉ hàn
Kiểm tra độ ẩm phòng sản xuất	Quản lý môi trường	1 tuần	Độ ẩm < 55% liên tục 30 ngày

Kết quả sau 3 tháng: Tỷ lệ lỗi giảm xuống 0.9%, chi phí bảo trì giảm 15%, thời gian dừng máy giảm 20%.

7.2. Ví dụ 2: Dịch vụ khách sạn

Vấn đề: “Mức độ hài lòng khách hàng (CSAT) giảm từ 88% xuống 73% trong 6 tháng qua.”

Các nhóm nguyên nhân (4P):

• People (Nhân viên): Đào tạo dịch vụ khách hàng chưa đầy đủ.
• Process (Quy trình): Thời gian check‑in/check‑out chậm.
• Policy (Chính sách): Chính sách hủy phòng không linh hoạt.
• Product (Sản phẩm/Dịch vụ): Phòng không sạch sẽ, tiện nghi cũ.

Sau khi thực hiện brainstorm và Pareto Analysis, 2 nguyên nhân chính chiếm 70%: “Thời gian check‑in trung bình 30 phút” và “Phòng chưa được dọn dẹp kỹ lưỡng”.

Kế hoạch hành động:

Biện pháp	Người thực hiện	Thời gian	KPI
Áp dụng hệ thống check‑in tự động qua app	IT & Front Desk	1 tháng	Thời gian check‑in giảm còn < 5 phút
Đánh giá lại quy trình dọn phòng, tăng ca nhân viên vào buổi tối	Quản lý housekeeping	2 tuần	Tỷ lệ phòng sạch đạt 98%
Đào tạo nhân viên lễ tân về kỹ năng giao tiếp	HR	1 tháng	Đánh giá hài lòng lễ tân > 90%

Sau 2 tháng, CSAT tăng lên 82%, thời gian check‑in giảm 80%, và phản hồi tích cực về phòng sạch tăng 25%.

7.3. Ví dụ 3: Dự án phần mềm

Vấn đề: “Số lượng bug trong phiên bản phát hành cuối tháng tăng 40% so với kế hoạch.”

Các nhóm nguyên nhân (6M – adapted):

• Man (Con người): Lập trình viên mới, chưa nắm vững codebase.
• Method (Phương pháp): Thiếu kiểm thử tự động, kiểm thử thủ công không đủ.
• Machine (Công cụ): Công cụ CI/CD không được cấu hình đúng.
• Material (Tài liệu): Tài liệu thiết kế thiếu chi tiết.
• Measurement (Đo lường): Không có tiêu chuẩn chất lượng rõ ràng.
• Environment (Môi trường): Môi trường test không đồng nhất với production.

Sau 5 Whys, nguyên nhân gốc rễ là “Thiếu quy trình kiểm thử tự động và không có bộ test case chi tiết”.

Kế hoạch hành động:

Biện pháp	Người thực hiện	Thời gian	KPI
Xây dựng bộ test case tự động cho các module chính	Team QA	3 tuần	Độ phủ test > 80%
Đào tạo lập

trình viên mới về codebase và quy trình CI/CD | Lead Developer | 2 tuần | Số bug do lập

trình viên mới giảm 50% |
| Cập nhật tài liệu thiết kế chi tiết | Technical Writer | 1 tháng | Đánh giá tài liệu 90% đầy

đủ |

Sau 1 tháng, số bug giảm 35%, thời gian phát hành ổn định, và độ hài lòng của khách hàng nội bộ tăng.

8. Tổng kết

Việc vẽ hình xương cá không chỉ là một kỹ thuật trực quan để phân tích nguyên nhân mà còn là một quy trình hợp tác, giúp các thành viên trong nhóm nhìn nhận vấn đề từ nhiều góc độ, từ đó đưa ra giải pháp tối ưu. Để thực hiện thành công, bạn cần:

1. Xác định rõ vấn đề và viết mô tả ngắn gọn, có tiêu chí đo lường.
2. Lựa chọn đúng nhóm nguyên nhân (6M, 4P, …) phù hợp với lĩnh vực hoạt động.
3. Thực hiện brainstorming một cách mở, ghi lại mọi ý tưởng và phân loại chúng.
4. Áp dụng công cụ phân tích sâu như 5 Whys, Pareto để tìm nguyên nhân gốc rễ.
5. Lập kế hoạch hành động chi tiết, gán người chịu trách nhiệm, thời gian và KPI.
6. Theo dõi, cập nhật biểu đồ thường xuyên, đảm bảo nó luôn phản ánh thực tế và hỗ trợ quyết định.

Bằng cách tuân thủ các bước và lưu ý trên, bạn sẽ có một biểu đồ xương cá chất lượng, giúp giảm thiểu rủi ro, cải thiện quy trình và nâng cao hiệu suất làm việc trong bất kỳ lĩnh vực nào. Hãy bắt đầu ngay hôm nay, lựa chọn công cụ phù hợp, tập hợp đội ngũ và biến những thách thức thành cơ hội cải tiến!
