Cách Vẽ Hợp Lực: Kỹ Thuật, Bước Thực Hiện Và Ứng Dụng Trong Kỹ Thuật

1. Giới thiệu chung về hợp lực

1.1. Định nghĩa hợp lực

Hợp lực (Resultant Force) là một lực duy nhất đại diện cho toàn bộ các lực tác động lên một vật thể. Khi có nhiều lực cùng tác động, chúng có thể được thay thế bằng một lực duy nhất – hợp lực – sao cho hiệu ứng gây ra trên vật thể (tức là độ dịch chuyển, mô men xoắn) là giống hệt như khi các lực riêng lẻ tác động. Việc xác định và vẽ hợp lực giúp các kỹ sư, nhà thiết kế và sinh viên cơ học phân tích hệ thống một cách đơn giản, trực quan và hiệu quả hơn.

1.2. Lý do cần vẽ hợp lực

• Tiết kiệm thời gian: Thay vì phải tính toán và vẽ nhiều lực riêng lẻ, chỉ cần một lực duy nhất.
• Đơn giản hoá mô hình: Giúp việc phân tích cấu trúc, cơ cấu trở nên rõ ràng hơn.
• Chuẩn đoán lỗi: Khi có vấn đề về độ bền hoặc biến dạng, hợp lực giúp nhanh chóng xác định nguồn gốc.
• Giao tiếp kỹ thuật: Hình vẽ hợp lực là ngôn ngữ chung trong các bản vẽ kỹ thuật, giúp các bộ phận khác nhau hiểu nhau nhanh hơn.

2. Nguyên tắc cơ bản khi vẽ hợp lực

2.1. Định luật cân bằng lực (Newton)

• Định luật I: Nếu tổng hợp lực và mô men xoắn trên một vật thể bằng 0, vật thể sẽ ở trạng thái cân bằng tĩnh (không chuyển động).
• Định luật II: Tổng hợp lực = khối lượng × gia tốc (F = ma). Khi vật thể đứng yên (a = 0), tổng hợp lực = 0.

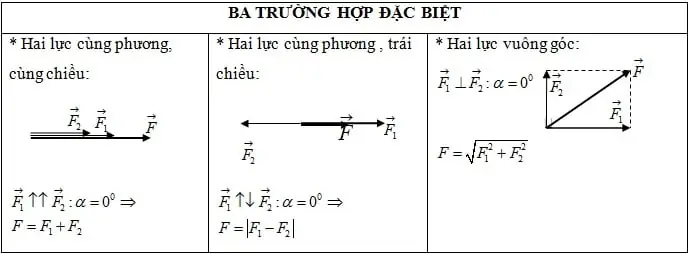

2.2. Quy tắc cộng vectơ

Có thể bạn quan tâm: Cách Vẽ Hộp Sọ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Phép cộng thành phần: Cộng các thành phần X, Y, Z của từng lực để có thành phần của hợp lực.
• Phép cộng hình học: Dùng tam giác hoặc đa giác lực để tìm hợp lực bằng cách “đặt đầu‑cuối” (head‑to‑tail) các vectơ.

2.3. Định luật mô men (Torque)

Khi tính hợp lực, cần cân nhắc mô men xoắn do các lực tạo ra quanh một điểm cố định. Nếu mô men tổng không bằng 0, cần bổ sung lực phản lực hoặc điều chỉnh vị trí ứng dụng lực.

3. Các công cụ và phần mềm hỗ trợ

Công cụ	Mô tả	Ưu điểm	Nhược điểm
Bản vẽ tay	Sử dụng thước kẻ, compa, bút	Đơn giản, không tốn chi phí	Dễ sai số, khó chỉnh sửa
AutoCAD	Phần mềm CAD 2D/3D chuyên nghiệp	Độ chính xác cao, khả năng lưu trữ	Cần học thuật ngữ, chi phí bản quyền
SolidWorks	CAD 3D, mô phỏng lực	Tích hợp mô phỏng FEA, vẽ nhanh	Yêu cầu máy mạnh, chi phí
MATLAB	Mã lệnh tính toán vectơ	Linh hoạt, xử lý dữ liệu lớn	Cần lập trình, không trực quan
Python (NumPy, Matplotlib)	Thư viện tính toán và vẽ	Miễn phí, mở rộng mạnh	Cần kiến thức lập trình

4. Quy trình chi tiết vẽ hợp lực

4.1. Bước 1: Thu thập dữ liệu lực tác động

• Xác định số lượng lực: Đếm các lực tác động trên vật thể.
• Ghi lại độ lớn và hướng: Đơn vị thường dùng N (Newton) hoặc kN.
• Xác định điểm tác dụng: Khoảng cách từ điểm cố định (thường là gốc tọa độ) tới điểm tác dụng lực.

4.2. Bước 2: Lập bảng tính tổng hợp lực

Lực	Thành phần X (N)	Thành phần Y (N)	Thành phần Z (N)	Điểm tác dụng (m)
F1	Fx1 = F1·cosθ1	Fy1 = F1·sinθ1	0	(x1, y1)
F2	Fx2 = F2·cosθ2	Fy2 = F2·sinθ2	0	(x2, y2)
…	…	…	…	…

• Công thức chuyển đổi: Nếu lực có hướng θ so với trục X:
• (F_x = F \cos\theta)
• (F_y = F \sin\theta)

4.3. Bước 3: Tính tổng thành phần

Có thể bạn quan tâm: Cách Vẽ Hội Trường: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

R_x = \sum F_{xi}, \quad R_y = \sum F_{yi}, \quad R_z = \sum F_{zi}

– Kết quả: Hợp lực R có thành phần (R_x, R_y, R_z).

4.4. Bước 4: Xác định độ lớn và hướng của hợp lực

|R| = \sqrt{R_x^2 + R_y^2 + R_z^2}

\theta_R = \tan^{-1}\left(\frac{R_y}{R_x}\right)

Nếu có thành phần Z, tính góc nghiêng (\phi = \tan^{-1}\left(\frac{R_z}{\sqrt{R_x^2 + R_y^2}}\right)).

4.5. Bước 5: Xác định vị trí ứng dụng hợp lực

• Nếu mô men tổng bằng 0: Hợp lực có thể được đặt tại bất kỳ điểm nào.
• Nếu mô men không bằng 0: Tính điểm cân bằng bằng công thức:

  \vec{r}_R = \frac{\sum (\vec{r}_i \times \vec{F}_i)}{\vec{R}}

  Trong đó (\vec{r}_i) là vectơ vị trí của lực i, (\vec{F}_i) là vectơ lực i, (\vec{R}) là hợp lực.

4.6. Bước 6: Vẽ hợp lực trên bản vẽ

1. Chọn hệ tọa độ: Thông thường sử dụng trục X (ngang) và Y (dọc). Nếu có mô men xoắn ba chiều, thêm trục Z.
2. Vẽ vectơ R:
3. Đặt đầu mũi tên tại gốc hoặc vị trí cân bằng đã tính.
4. Độ dài mũi tên tỉ lệ với (|R|) (có thể dùng tỷ lệ 1 cm = 10 N tùy dự án).
5. Vẽ mũi tên theo hướng (\theta_R) (và (\phi) nếu có Z).
6. Ghi chú:
7. Ghi độ lớn (|R|) và góc (\theta_R) (có thể thêm (\phi)).
8. Đánh dấu điểm tác dụng nếu không phải gốc.
9. Kiểm tra cân bằng:
10. Vẽ các lực gốc (nếu còn) và kiểm tra bằng cách “đóng vòng” (đặt đầu‑cuối) các vectơ – chúng phải tạo thành một đa giác khép kín.

4.7. Bước 7: Kiểm tra lại và xác nhận

• Kiểm tra tổng mô men: (\sum \vec{M}_i = 0) (nếu hệ cân bằng tĩnh).
• Kiểm tra độ chính xác: So sánh với phần mềm mô phỏng (AutoCAD, SolidWorks, MATLAB).
• Lưu trữ bản vẽ: Định dạng PDF, DWG hoặc bản vẽ kỹ thuật.

5. Ví dụ thực tế

Có thể bạn quan tâm: Cách Vẽ Hải Quân: Hướng Dẫn Chi Tiết Cho Mọi Người Bắt Đầu

5.1. Ví dụ 1: Cầu trục ngang chịu ba lực

• Dữ liệu:
• (F_1 = 5\text{ kN}) tại góc 30° so với trục X, tác dụng tại (0, 0).
• (F_2 = 8\text{ kN}) thẳng đứng xuống (90°), tác dụng tại (2 m, 0).

• (F_3 = 4\text{ kN}) hướng 210° (30° dưới trục X âm), tác dụng tại (1 m, 1 m).

• Bảng tính:

Lực	Fx (kN)	Fy (kN)	Vị trí (m)
F1	5·cos30° = 4.33	5·sin30° = 2.5	(0,0)
F2	0	-8	(2,0)
F3	4·cos210° = -3.46	4·sin210° = -2	(1,1)

• Tổng hợp:
• (R_x = 4.33 – 3.46 = 0.87) kN
• (R_y = 2.5 – 8 – 2 = -7.5) kN
• (|R| = \sqrt{0.87^2 + (-7.5)^2} ≈ 7.55) kN

• (\theta_R = \tan^{-1}\left(\frac{-7.5}{0.87}\right) ≈ -83.4°) (góc so với trục X, tức là gần thẳng đứng xuống).

• Vị trí cân bằng:

• Tính mô men quanh gốc (0,0):

  M_z = \vec{r}_2 \times \vec{F}_2 + \vec{r}_3 \times \vec{F}_3 = (2,0) \times (0,-8) + (1,1) \times (-3.46,-2)

  = 2·(-8) – 1·(-2) – 1·(-3.46) = -16 – ( -2 + 3.46) = -16 – 1.46 = -17.46 \text{ kN·m}

• Vị trí hợp lực:

  x_R = \frac{M_z}{R_y} = \frac{-17.46}{-7.5} ≈ 2.33 \text{ m}

  y_R = 0 \text{ (vì không có mô men quanh trục X)}

• Vẽ: Đặt đầu mũi tên hợp lực tại (2.33,0), độ dài tỉ lệ 7.55 kN, hướng -83.4°.

5.2. Ví dụ 2: Trục quay chịu ba lực không đồng trục

• Mô tả: Trục quay có bán kính 0.5 m, ba lực:
• (F_A = 10\text{ N}) tại góc 0°, tác dụng tại (0.5, 0).
• (F_B = 12\text{ N}) tại góc 120°, tác dụng tại (-0.25, 0.433).

• (F_C = 8\text{ N}) tại góc 240°, tác dụng tại (-0.25, -0.433).

• Tính:

• Thành phần X: (10\cos0° + 12\cos120° + 8\cos240° = 10 – 6 – 4 = 0) N.
• Thành phần Y: (10\sin0° + 12\sin120° + 8\sin240° = 0 + 10.39 – 6.93 = 3.46) N.
• (|R| = 3.46) N, hướng 90° (thẳng đứng lên).

• Vì tổng Fx = 0, hợp lực có thể đặt tại gốc trục.

• Kết luận: Trục chỉ chịu mô men xoắn do lực Y, hợp lực thẳng đứng lên qua gốc.

6. Ứng dụng thực tiễn của hợp lực

6.1. Trong xây dựng

• Cột chịu tải: Xác định hợp lực từ tải trọng trần, tải trọng bên và tải trọng gió để thiết kế cốt thép.
• Móng nền: Tính hợp lực từ các tải trọng truyền qua cột, dầm để thiết kế móng sâu hoặc cọc.

6.2. Trong cơ khí

• Bánh răng: Xác định hợp lực giữa các bánh răng để tính độ mài mòn và độ bền.
• Cơ cấu truyền động: Tính hợp lực trên trục để lựa chọn kích thước trục và vòng bi.

6.3. Trong hàng không

Có thể bạn quan tâm: Cách Vẽ Hạc Giấy Đúng Chuẩn: Hướng Dẫn Từng Bước Để Tạo Ra Những Kiệt Tác Nghệ Thuật

• Cánh máy bay: Các lực nâng, lực kéo, lực trọng lực và lực khí động học được tổng hợp thành hợp lực để kiểm tra độ ổn định.
• Hệ thống lái: Xác định hợp lực trên bề mặt lái để thiết kế bộ phận điều khiển.

6.4. Trong y học và sinh học

• Cơ xương: Xác định hợp lực trên khớp gối, khớp vai để thiết kế băng ghế phục hồi chức năng.
• Mô phỏng cơ thể: Tính hợp lực trong mô mô (ví dụ: mô sụn chịu nén) để dự đoán bệnh lý.

7. Những lỗi thường gặp khi vẽ hợp lực và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Sai hướng	Đọc sai góc hoặc nhầm trục X/Y	Kiểm tra lại góc bằng thước đo góc hoặc phần mềm
Thiếu mô men	Bỏ qua tính mô men khi lực không qua cùng một điểm	Tính mô men cho mỗi lực và đặt hợp lực sao cho mô men tổng = 0
Độ lớn sai	Nhầm đơn vị (N ↔ kN) hoặc sai phép tính	Kiểm tra lại đơn vị, dùng máy tính hoặc phần mềm
Vẽ không tỉ lệ	Không xác định tỷ lệ đúng trên bản vẽ	Đặt tỷ lệ chuẩn (ví dụ: 1 cm = 5 kN) và tuân thủ
Bỏ qua lực phản lực	Chỉ vẽ lực tác động mà không vẽ lực phản ứng	Vẽ cả lực phản ứng tại điểm tự do hoặc hỗ trợ

8. Các bước nâng cao: Tích hợp mô phỏng FEA (Finite Element Analysis)

1. Nhập mô hình: Sử dụng SolidWorks hoặc ANSYS để tạo mô hình 3D.
2. Áp dụng lực: Nhập các lực riêng lẻ với độ lớn, hướng và vị trí.
3. Chạy phân tích: Xem phân bố ứng suất, biến dạng.
4. Lấy kết quả hợp lực: Phần mềm thường cung cấp “Resultant Force” và “Resultant Moment” tự động.
5. So sánh với tính toán tay: Đảm bảo sai số < 5% để xác nhận độ tin cậy.

9. Tổng kết

Việc vẽ hợp lực không chỉ là một bước trong quy trình tính toán kỹ thuật mà còn là công cụ mạnh mẽ giúp:

• Rút gọn mô hình phức tạp thành một vectơ duy nhất.
• Đánh giá nhanh chóng tính cân bằng và độ bền của cấu trúc.
• Giao tiếp hiệu quả giữa các bộ phận thiết kế và sản xuất.
• Phát hiện sớm các vấn đề tiềm ẩn trong thiết kế.

Bằng cách tuân thủ các nguyên tắc cơ bản, sử dụng công cụ phù hợp và thực hiện quy trình từng bước một cách cẩn thận, bạn sẽ có được bản vẽ hợp lực chính xác, đáng tin cậy và sẵn sàng cho mọi ứng dụng trong kỹ thuật. Hãy luyện tập thường xuyên với các ví dụ thực tế, kết hợp phần mềm mô phỏng để nâng cao kỹ năng và giảm thiểu sai sót. Khi đã thành thạo, việc phân tích và thiết kế các hệ thống phức tạp sẽ trở nên nhanh gọn và hiệu quả hơn rất nhiều.
