Cách Vẽ Khối Tròn Xoay: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Khối tròn xoay (solid of revolution) là một trong những khái niệm quan trọng trong hình học không gian, được ứng dụng rộng rãi trong các lĩnh vực như kỹ thuật, kiến trúc, đồ họa máy tính và nghệ thuật. Việc nắm vững cách vẽ khối tròn xoay không chỉ giúp bạn hiểu sâu hơn về không gian ba chiều mà còn mở ra cơ hội sáng tạo trong thiết kế các mô hình phức tạp. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ các kiến thức cơ bản, các công cụ hỗ trợ, quy trình vẽ thủ công cho tới các phần mềm CAD và 3D modeling hiện đại. Với hơn 1500 từ, bạn sẽ có một tài liệu tham khảo toàn diện để thực hành và nâng cao kỹ năng vẽ khối tròn xoay.

1. Khái niệm cơ bản về khối tròn xoay

1.1. Định nghĩa

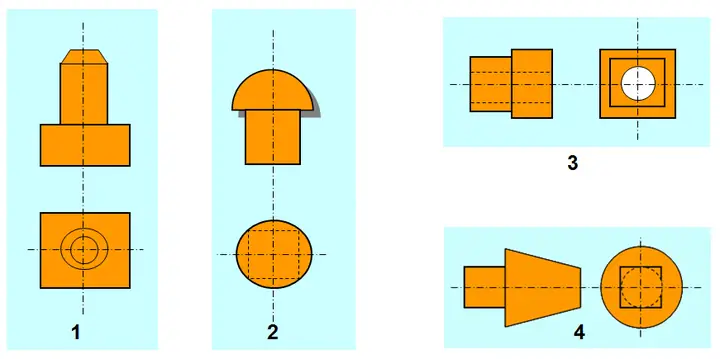

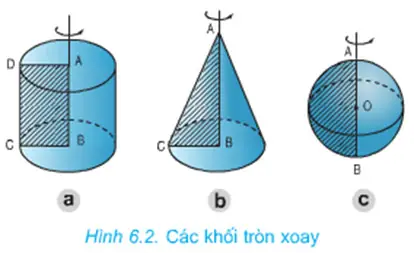

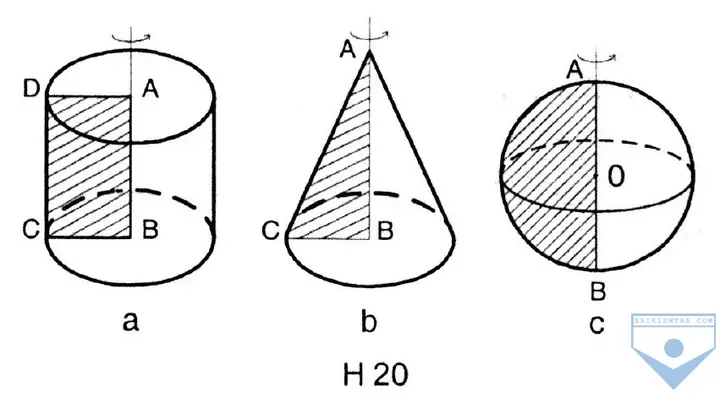

Khối tròn xoay là hình thể ba chiều thu được bằng cách quay một đường cong (thường là một hàm số hoặc một đoạn thẳng) quanh một trục cố định trong mặt phẳng chứa đường cong đó. Khi quay, mỗi điểm trên đường cong tạo thành một vòng tròn đồng tâm, và toàn bộ tập hợp các vòng tròn này tạo thành một khối rắn.

1.2. Ví dụ thực tế

• Bình đựng nước: Được tạo ra bằng cách quay một đường cong dạng hình chữ “U” quanh trục đứng.
• Ống dẫn: Khi một đường thẳng được quay quanh trục song song, ta có một ống trụ.
• Cái cốc: Được tạo thành từ việc quay một đường cong có dạng “hình bầu dục” quanh trục thẳng.

1.3. Các yếu tố quan trọng

Yếu tố	Mô tả	Ảnh hưởng
Đường cong (curve)	Hàm số, đoạn thẳng, hoặc bất kỳ đường nào trong mặt phẳng	Xác định hình dạng bề mặt khối
Trục quay (axis)	Đường thẳng cố định trong cùng mặt phẳng	Xác định hướng và vị trí của khối
Khoảng quay (range)	Khoảng giá trị tham số (thường là x hoặc y)	Xác định độ dài và kích thước khối

2. Công cụ và tài liệu chuẩn bị

2.1. Dụng cụ vẽ thủ công

Có thể bạn quan tâm: Cách Vẽ Khăn Trải Bàn Đẹp Và Sáng Tạo: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Dụng cụ	Công dụng
Giấy đồ họa (graph paper)	Định vị các điểm chính xác
Thước kẻ, thước đo góc	Đo độ dài, góc, và tạo các đường thẳng
Compas (cân)	Vẽ các vòng tròn và cung tròn
Bút chì, bút mực	Phác thảo và hoàn thiện bản vẽ
Máy tính bỏ túi	Tính toán giá trị hàm số nhanh chóng

2.2. Phần mềm hỗ trợ

Phần mềm	Mô tả	Ưu điểm
GeoGebra	Công cụ toán học trực tuyến	Dễ dùng, hỗ trợ 2D/3D
Autodesk Fusion 360	CAD/ CAM 3D	Mạnh mẽ, mô phỏng vật liệu
SolidWorks	CAD chuyên nghiệp	Đa dạng công cụ tạo khối xoay
Blender	3D modeling, đồ họa	Miễn phí, tính năng render cao
MATLAB/Octave	Tính toán và vẽ đồ thị	Đánh giá chính xác hàm số

3. Quy trình vẽ khối tròn xoay bằng tay

3.1. Bước 1: Xác định hàm số hoặc đường cong

• Chọn hàm: Ví dụ ( y = f(x) = \sqrt{x} ) trên khoảng (0,4).
• Vẽ đồ thị: Dùng giấy đồ họa, vẽ các điểm (x, y) và nối lại.

3.2. Bước 2: Xác định trục quay

• Trục thường dùng: Trục (x)-axis hoặc (y)-axis.
• Ví dụ: Quay quanh trục (x)-axis (đường thẳng (y=0)).

3.3. Bước 3: Vẽ các vòng tròn cắt

• Chọn một số giá trị x: 0, 1, 2, 3, 4.
• Tính y: (y = \sqrt{x}) → 0, 1, (\sqrt{2}), (\sqrt{3}), 2.
• Vẽ vòng tròn: Tại mỗi điểm (x, y), vẽ vòng tròn có bán kính y (khoảng cách tới trục quay).

3.4. Bước 4: Nối các vòng tròn để tạo bề mặt

• Kết nối các vòng tròn: Dùng đường cong mượt (spline) qua các điểm trên các vòng tròn để tạo bề mặt khối.
• Lưu ý: Đảm bảo tính liên tục và mượt mà.

3.5. Bước 5: Hoàn thiện và chi tiết hoá

• Thêm các mặt cắt: Vẽ các mặt cắt ngang (đường thẳng cắt khối) để dễ nhận dạng độ dày.
• Bổ sung bóng đổ: Dùng nét đậm và nét mỏng để tạo cảm giác sâu.
• Ghi chú: Ghi rõ hàm số, trục quay và khoảng giá trị.

4. Tính toán thể tích và diện tích bề mặt

Có thể bạn quan tâm: Cách Vẽ Khuôn Môi Đẹp: Hướng Dẫn Từ Cơ Bản Đến Chuyên Nghiệp

4.1. Công thức thể tích (method of disks)

Nếu quay quanh trục (x)-axis:

V = \pi \int_{a}^{b} f(x)^{2}\,dx

Ví dụ: Với (f(x)=\sqrt{x}), (a=0), (b=4):

V = \pi \int_{0}^{4} x\,dx = \pi \left\frac{x^{2}}{2}\right_{0}^{4}= \pi \cdot 8 = 8\pi.

4.2. Công thức diện tích bề mặt (method of shells)

Nếu quay quanh trục (x)-axis:

S = 2\pi \int_{a}^{b} f(x) \sqrt{1+(f'(x))^{2}}\,dx

Ví dụ: (f(x)=\sqrt{x}\Rightarrow f'(x)=\frac{1}{2\sqrt{x}}).

S = 2\pi \int_{0}^{4} \sqrt{x}\sqrt{1+\frac{1}{4x}}\,dx.

Tính tích phân (có thể dùng máy tính) → kết quả khoảng (S \approx 27.23).

4.3. Ứng dụng trong thiết kế

• Kiểm tra vật liệu: Thể tích giúp ước tính lượng vật liệu cần dùng.
• Tối ưu bề mặt: Diện tích bề mặt ảnh hưởng đến nhiệt độ, ma sát.

5. Vẽ khối tròn xoay bằng phần mềm GeoGebra

5.1. Bước chuẩn bị

1. Mở GeoGebra Classic 6.
2. Chọn công cụ “Function” và nhập hàm (f(x)=\sqrt{x}).

5.2. Tạo trục quay

• Dùng công cụ “Line” để vẽ trục (x)-axis (đặt tên là “Axis”).

5.3. Sử dụng công cụ “Surface”

Có thể bạn quan tâm: Cách Vẽ Khuôn Lông Mày Chuẩn Đẹp Từ A Đến Z: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

• Chọn “Surface” → “Solid of Revolution”.
• Nhập hàm (f(x)), khoảng (0,4), và chọn trục quay là “Axis”.

5.4. Tùy chỉnh hiển thị

• Thay đổi màu, độ trong suốt để dễ quan sát.
• Kích hoạt “Show Trace” để xem các vòng tròn cắt.

5.5. Lưu và xuất

• Lưu file dưới dạng .ggb.
• Xuất hình ảnh PNG hoặc 3D PDF cho báo cáo.

6. Vẽ khối tròn xoay trong SolidWorks

6.1. Tạo sketch

1. Mở “New Part”.
2. Chọn “Front Plane”, tạo sketch.
3. Dùng “Spline” hoặc “Equation Curve” nhập hàm (y = \sqrt{x}) (chuyển sang hệ tọa độ ((x, y)) trong sketch).

6.2. Định nghĩa trục quay

• Vẽ một đường thẳng dọc (trục (x)-axis) và đánh dấu là “Axis of Revolution”.

6.3. Thực hiện lệnh “Revolve”

• Chọn “Features” → “Revolve Boss/Base”.
• Chọn profile (đường cong) và axis (đường thẳng).
• Đặt góc quay 360°.

6.4. Kiểm tra và đo lường

• Sử dụng “Measure” để kiểm tra thể tích và diện tích bề mặt (SolidWorks tự động tính).

6.5. Render và xuất file

Có thể bạn quan tâm: Cách Vẽ Khung Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Dùng “PhotoView 360” để render.
• Xuất sang .STL cho in 3D hoặc .STEP cho chia sẻ.

7. Ứng dụng thực tế và bài tập thực hành

7.1. Thiết kế bình đựng nước hình trụ xoắn

• Bài toán: Tạo bình có chiều cao 10 cm, bán kính đáy 3 cm, và một phần nở dần lên trên.
• Hướng dẫn: Dùng hàm (r(z) = 3 + 0.2z) (z là chiều cao). Quay quanh trục z.

7.2. Mô hình cối xay gió

• Bài toán: Cánh quạt mô phỏng bằng đường cong (y = \sin(x)) trên (0,\pi), quay quanh trục trung tâm.
• Thực hiện: Vẽ trong Blender, dùng “Spin” tool.

7.3. Bài tập tự luyện

Bài tập	Mô tả	Yêu cầu
1	Vẽ khối tròn xoay của hàm (y = \frac{1}{x+1}) trên (0,3) quanh trục (x)-axis.	Tính thể tích và diện tích bề mặt.
2	Sử dụng SolidWorks tạo khối xoay cho hàm (y = \ln(x+1)) trên (0,5).	Xuất file .STL và in 3D.
3	Thiết kế một chai rượu có phần thân là khối xoay của hàm (y = \sqrt{4 – x^{2}}) (nửa vòng tròn).	Tính thể tích, sau đó tính khối lượng nếu vật liệu là thủy tinh (ρ=2.5 g/cm³).

8. Những lưu ý thường gặp

1. Lựa chọn trục quay phù hợp: Nếu trục không nằm trong miền định nghĩa của hàm, cần dịch chuyển hoặc dùng hàm biến đổi.
2. Độ liên tục của hàm: Đối với hàm không liên tục, cần chia miền thành các đoạn liên tục để tính thể tích chính xác.
3. Đơn vị: Đảm bảo đồng nhất (cm, mm, inch) trong toàn bộ quá trình tính toán và mô hình.
4. Sai số số học: Khi dùng phần mềm, đặt độ phân giải (mesh) đủ cao để giảm sai số.

9. Kết luận

Việc nắm vững cách vẽ khối tròn xoay không chỉ giúp bạn hiểu sâu hơn về hình học không gian mà còn mở ra nhiều cơ hội trong thiết kế kỹ thuật và nghệ thuật. Từ các bước vẽ tay truyền thống, qua việc tính toán thể tích và diện tích, cho đến việc triển khai trên các phần mềm CAD hiện đại như GeoGebra, SolidWorks và Blender, bạn có thể lựa chọn phương pháp phù hợp nhất với mục tiêu của mình. Hãy thực hành thường xuyên, áp dụng vào các dự án thực tế và không ngừng khám phá những hình dạng mới, sáng tạo hơn. Chúc bạn thành công trong hành trình chinh phục khối tròn xoay!
