Cách Vẽ Khu Dân Cư Chi Tiết Từ A Đến Z: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Lời mở đầu

Vẽ một khu dân cư không chỉ là việc tạo ra những hình ảnh đẹp mắt mà còn là quá trình thể hiện rõ ràng những yếu tố chức năng, thẩm mỹ và tính khả thi trong thực tế. Dù bạn là sinh viên kiến trúc, họa sĩ minh hoạ, nhà thiết kế đô thị hay chỉ đơn giản là người yêu thích vẽ, việc nắm vững quy trình và các kỹ thuật vẽ khu dân cư sẽ giúp bạn truyền tải ý tưởng một cách hiệu quả, đồng thời nâng cao chất lượng sản phẩm cuối cùng.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị tài liệu, phân tích địa hình, lên kế hoạch bố trí, vẽ bản phác thảo sơ bộ, đến việc hoàn thiện bản vẽ chi tiết với các yếu tố kiến trúc, cảnh quan và hệ thống hạ tầng. Ngoài ra, chúng tôi sẽ giới thiệu một số phần mềm hỗ trợ và mẹo vẽ giúp bạn tiết kiệm thời gian và nâng cao độ chính xác.

Lưu ý: Bài viết này hướng tới người mới bắt đầu, vì vậy chúng tôi sẽ giải thích các khái niệm cơ bản, đồng thời cung cấp các ví dụ thực tế để bạn dễ dàng áp dụng.

1. Hiểu rõ yêu cầu và mục tiêu của dự án

1.1. Xác định mục đích vẽ

• Thiết kế kiến trúc: Nhằm trình bày ý tưởng kiến trúc cho các tòa nhà, căn hộ, nhà phố…
• Minh hoạ đô thị: Để mô tả tổng quan khu vực, thể hiện mối quan hệ giữa các công trình và không gian công cộng.
• Lập kế hoạch quy hoạch: Đánh giá khả năng phát triển, mật độ xây dựng, hạ tầng kỹ thuật.
• Trình bày cho khách hàng: Giúp khách hàng hình dung rõ ràng về dự án trước khi thực hiện.

1.2. Thu thập thông tin nền tảng

Thông tin	Nguồn thu thập	Lưu ý
Bản đồ địa hình	Cơ quan quản lý địa chính, Google Earth	Kiểm tra độ chính xác, tỷ lệ
Quy hoạch đô thị	Sở Xây dựng, Quy hoạch khu vực	Nắm rõ các quy định về mật độ xây dựng, chiều cao tối đa
Điều kiện môi trường	Cơ quan môi trường, khảo sát thực địa	Đánh giá độ dốc, hệ thống nước, cây xanh
Yêu cầu khách hàng	Họp trực tiếp, bản mô tả dự án	Ghi chú chi tiết, ưu tiên các yếu tố quan trọng

2. Chuẩn bị công cụ và tài liệu

Có thể bạn quan tâm: Cách Vẽ Khoé Môi Cười Chuẩn Đẹp – Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

2.1. Dụng cụ vẽ truyền thống

• Giấy vẽ (cỡ A3, A2, hoặc khổ tùy dự án)
• Bút chì (HB, 2B, 4B) và tẩy
• Bút mực (nghiêng, dày, mảnh) cho các đường nét chính
• Thước kẻ, thước góc, compa để đo đạc chính xác
• Màu nước hoặc màu acrylic nếu muốn thêm màu nền

2.2. Phần mềm hỗ trợ (đối với vẽ kỹ thuật số)

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Độ chính xác cao, chuẩn công nghiệp	Đòi hỏi kiến thức kỹ thuật
SketchUp	Dễ học, mô hình 3D nhanh	Hạn chế trong vẽ chi tiết 2D
Revit	Tích hợp BIM, quản lý dữ liệu dự án	Cần máy tính mạnh, học lâu
Photoshop / Illustrator	Vẽ tay tự do, thêm màu, hiệu ứng	Không chuẩn đoán kỹ thuật
ArchiCAD	Tích hợp BIM, giao diện thân thiện	Chi phí phần mềm cao

Khuyến nghị: Nếu mới bắt đầu, hãy dùng SketchUp để tạo mô hình 3D nhanh, sau đó xuất bản vẽ 2D sang AutoCAD hoặc Photoshop để hoàn thiện chi tiết.

2.3. Tạo file mẫu và chuẩn bố cục

• Thiết lập tỷ lệ vẽ: Thông thường 1:500 hoặc 1:1000 cho tổng quan, 1:100 cho chi tiết khu nhà.
• Đặt lưới (grid) và hướng (north arrow): Giúp định vị và căn chỉnh các yếu tố.
• Chọn phông nền (layer) phù hợp: Layer “Địa hình”, “Đường phố”, “Cây xanh”, “Công trình”, “Ghi chú”.

3. Phân tích địa hình và môi trường

3.1. Đánh giá độ dốc và nền đất

• Đọc bản đồ địa hình để xác định các vùng cao, thấp.
• Vẽ đường đồng mức (contour lines) mỗi 5m hoặc 10m tùy địa hình.
• Xác định khu vực có nguy cơ ngập lụt hoặc sạt lở.

3.2. Xác định vị trí các yếu tố tự nhiên

Có thể bạn quan tâm: Cách Vẽ Khoanh Đám Mấy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Cây xanh, hồ nước, suối: Vẽ bằng biểu tượng chuẩn (cây xanh – hình lá, hồ – hình elip).
• Địa hình đặc trưng: Đồi, thung lũng, bãi cát… cần vẽ chi tiết để tạo cảm giác thực tế.

3.3. Phân tích hạ tầng hiện có

• Đường giao thông: Xác định các tuyến chính, phụ, đường ngõ.
• Mạng lưới điện, nước: Đánh dấu vị trí cột điện, trạm bơm.
• Cơ sở giáo dục, y tế: Trường học, bệnh viện, trung tâm thương mại.

Mẹo: Khi vẽ trên giấy, sử dụng bút màu xanh nhạt để phân biệt các khu vực xanh (cây, công viên) và bút màu nâu cho địa hình.

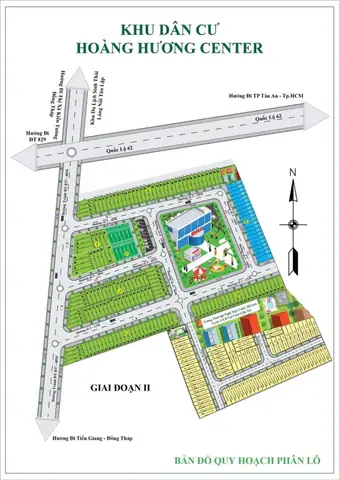

4. Lập kế hoạch bố trí khu dân cư

4.1. Xác định mật độ xây dựng (FAR)

• FAR (Floor Area Ratio) = Tổng diện tích sàn xây dựng / Diện tích khu đất.
• Tham khảo quy hoạch địa phương để tính toán FAR cho từng khu vực (khu nhà ở, khu thương mại).

4.2. Phân khu chức năng

Khu vực	Chức năng	Yêu cầu đặc biệt
Khu nhà ở	Căn hộ, nhà phố	Đảm bảo ánh sáng, thông gió, khoảng cách tối thiểu giữa các tòa nhà
Khu thương mại	Cửa hàng, siêu thị	Giao thông thuận tiện, bãi đỗ xe
Khu công viên	Cây xanh, sân chơi	Không gian mở, lối đi bộ
Khu dịch vụ công cộng	Trường học, bệnh viện	Gần giao thông chính, an toàn

4.3. Định vị các trục chính và phụ

• Trục chính: Đường lớn, thường hướng theo hướng bắc – nam hoặc đông – tây tùy địa hình.
• Trục phụ: Đường nội bộ, kết nối các khu chức năng.
• Dùng đường nét dày cho trục chính, đường nét mỏng cho trục phụ.

4.4. Thiết kế lối đi và không gian công cộng

Có thể bạn quan tâm: Cách Vẽ Kho Dữ Liệu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Lối đi bộ: Độ rộng tối thiểu 1.5m, có thể rộng hơn nếu là khu vực công viên.
• Khu vực đỗ xe: Tính toán số chỗ dựa trên quy chuẩn (1 chỗ cho mỗi 30m² nhà ở).
• Khu vực xanh: Đảm bảo ít nhất 20% diện tích khu đất dành cho cây xanh (theo quy hoạch).

5. Vẽ bản phác thảo sơ bộ (Concept Sketch)

5.1. Bước vẽ nhanh trên giấy

1. Vẽ khung tổng quan: Đánh dấu biên giới khu đất, trục chính.
2. Thêm các đường đồng mức: Giúp xác định độ cao.
3. Đánh dấu các khu vực chức năng: Dùng màu khác nhau (xanh cho công viên, vàng cho khu thương mại…).
4. Vẽ các khối nhà: Hình chữ nhật, hình vuông, tùy vào quy hoạch.
5. Thêm các biểu tượng: Cây, đèn đường, băng rào.

5.2. Kiểm tra tỉ lệ và cân đối

• Sử dụng thước kẻ để đo khoảng cách giữa các khối.
• Đảm bảo tính đối xứng (nếu có) hoặc cân bằng về mặt thị giác.
• Kiểm tra ánh sáng: Các khu nhà không bị chặn ánh sáng hoàn toàn.

5.3. Ghi chú và nhãn

• Ghi chú kích thước: “Độ dài 200m”, “Chiều cao 15m”.
• Đánh dấu hướng (North Arrow) và tỷ lệ (Scale).
• Thêm mô tả ngắn cho từng khu vực (ví dụ: “Khu nhà phố 2 tầng – mật độ 30 căn/ha”).

6. Chuyển sang bản vẽ chi tiết

6.1. Thiết lập bản vẽ trong phần mềm

• Tạo layer: Địa hình, Đường, Cây xanh, Công trình, Ghi chú.
• Đặt tỷ lệ: 1:500 cho tổng quan, 1:100 cho chi tiết.
• Nhập bản đồ nền (DWG, PDF) nếu có, để làm cơ sở.

6.2. Vẽ các yếu tố kiến trúc

Có thể bạn quan tâm: Cách Vẽ Khiên Trong Adobe Photoshop Cs6: Hướng Dẫn Chi Tiết Từ A Đến Z

6.2.1. Đường phố

• Sử dụng lệnh “Polyline” để vẽ đường chính.
• Thiết lập “Lineweight”: 0.7mm cho đường chính, 0.35mm cho đường phụ.
• Thêm “Centerline” nếu cần hiển thị là đường đôi.

6.2.2. Công trình nhà ở

• Vẽ khối hình chữ nhật cho nền nhà.
• Thêm “Elevation” (độ cao) bằng cách vẽ các mặt đứng.
• Sử dụng “Hatch” để biểu thị vật liệu (gạch, bê tông).

6.2.3. Cây xanh và công viên

• Dùng block “Tree” có sẵn hoặc tạo mới.
• Phân bố cây theo mẫu lưới, tránh quá dày đặc.
• Vẽ lối đi bộ bằng đường nét rãnh (dashed line).

6.2.4. Hạ tầng kỹ thuật

• Đánh dấu cột điện, ống nước bằng các ký hiệu chuẩn.
• Vẽ hệ thống thoát nước (cống) dưới đất bằng đường nét chấm.

6.3. Thêm màu sắc và shading

• Màu xanh lá cho khu vực cây xanh.
• Màu nâu cho đất, địa hình.
• Màu xám cho các tòa nhà.
• Sử dụng “Gradients” để tạo cảm giác chiều sâu cho địa hình.

6.4. Hoàn thiện ghi chú và bảng mô tả

• Bảng “Legend”: Giải thích các ký hiệu, màu sắc.
• Bảng “Key Plan”: Bản đồ tổng quan khu vực trong bản vẽ chi tiết.
• Ghi chú “Scale”, “North Arrow”, “Date”, “Designer”.

7. Kiểm tra và tinh chỉnh

7.1. Đánh giá tính khả thi

• Kiểm tra khoảng cách giữa các công trình: Đảm bảo không vi phạm quy định về khoảng cách tối thiểu (ví dụ: 5m giữa các tòa nhà).
• Kiểm tra độ dốc: Đảm bảo hệ thống thoát nước không bị tắc nghẽn.
• Kiểm tra lưu lượng giao thông: Dự tính lưu lượng xe, người qua lại.

7.2. Nhận phản hồi

• Trình bày cho đồng nghiệp hoặc khách hàng: Thu thập ý kiến cải thiện.
• Sửa đổi dựa trên phản hồi: Thêm/ bớt cây xanh, thay đổi vị trí lối đi, điều chỉnh mật độ nhà.

7.3. Kiểm tra cuối cùng

• Kiểm tra độ chính xác: Đo lại các khoảng cách, kích thước.
• Kiểm tra định dạng: Đảm bảo bản vẽ được lưu ở định dạng chuẩn (DWG, PDF) và có tên file hợp lý (ví dụ: “ProjectName_Concept_2026-06-05.dwg”).

8. Xuất bản và trình bày

8.1. Định dạng file

• PDF: Dễ chia sẻ, in ấn.
• DWG/DXF: Dành cho các kiến trúc sư, kỹ sư.
• JPG/PNG: Dùng cho bản trình bày trên web, portfolio.

8.2. In ấn

• Chọn khổ giấy phù hợp: A1 hoặc A0 cho tổng quan, A2 cho chi tiết.
• Độ phân giải: 300dpi hoặc cao hơn để đảm bảo nét sạch.
• Kiểm tra màu: Đảm bảo màu in đúng với bản màu số.

8.3. Trình bày trong bản báo cáo

• Bố cục trang: Tiêu đề, bản đồ tổng quan, bản chi tiết, bảng mô tả, phụ lục.
• Sử dụng hình ảnh 3D (render) nếu có để tăng tính thuyết phục.
• Thêm các biểu đồ (độ cao, mật độ dân số, diện tích xanh) để minh họa.

9. Một số mẹo vẽ nhanh và nâng cao hiệu suất

Mẹo	Mô tả
Sử dụng block	Tạo các khối (tree, lamp post, car) để tái sử dụng nhanh.
Layer theo chức năng	Dễ bật/tắt các yếu tố khi cần tập trung vào một phần.
Shortcut	Học các phím tắt của phần mềm (Ctrl+Z, L, PL, HATCH…) để giảm thời gian.
Reference external	Gắn bản đồ nền (satellite) dưới dạng Xref để không phải vẽ lại địa hình.
Template chuẩn	Lưu một file mẫu có sẵn các layer, tiêu đề, legend để bắt đầu dự án mới nhanh hơn.
Kiểm tra clash	Dùng công cụ “Interference Check” trong Revit để phát hiện xung đột giữa các hệ thống.
Render nhanh	Dùng V-Ray hoặc Lumion để tạo hình ảnh 3D nhanh, giúp khách hàng hình dung.

10. Tổng kết

Vẽ một khu dân cư không chỉ đòi hỏi kỹ năng vẽ mỹ thuật mà còn yêu cầu kiến thức về quy hoạch đô thị, chuẩn xây dựng và khả năng phân tích không gian. Qua bài viết này, bạn đã nắm bắt được toàn bộ quy trình từ việc thu thập thông tin, phân tích địa hình, lên kế hoạch bố trí, vẽ bản phác thảo, đến việc hoàn thiện bản vẽ chi tiết và trình bày chuyên nghiệp.

Những điểm quan trọng cần ghi nhớ:

1. Hiểu rõ yêu cầu dự án và các quy định địa phương.
2. Chuẩn bị công cụ và tài liệu đầy đủ, bao gồm cả phần mềm hỗ trợ.
3. Phân tích địa hình để đưa ra quyết định bố trí hợp lý.
4. Lập kế hoạch bố trí dựa trên mật độ xây dựng và chức năng khu vực.
5. Vẽ phác thảo nhanh để kiểm tra ý tưởng, sau đó chuyển sang bản chi tiết.
6. Sử dụng layer, block và shortcut để tăng hiệu suất làm việc.
7. Kiểm tra và tinh chỉnh dựa trên phản hồi và các tiêu chuẩn kỹ thuật.
8. Xuất bản và trình bày chuyên nghiệp để truyền tải ý tưởng một cách thuyết phục.

Hy vọng rằng với hướng dẫn chi tiết này, bạn sẽ tự tin hơn trong việc thực hiện các dự án vẽ khu dân cư, từ những bản vẽ khái niệm cho tới bản vẽ kỹ thuật chi tiết. Chúc bạn thành công và luôn sáng tạo!
