Cách Vẽ Kính Hiển Vi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Giới Thiệu Tổng Quan

Kính hiển vi là một công cụ quan trọng trong nhiều lĩnh vực khoa học, y học, công nghệ và giáo dục. Việc vẽ kính hiển vi không chỉ giúp chúng ta hiểu rõ cấu trúc bên trong thiết bị mà còn là cách tốt để ghi chép, trình bày và truyền đạt kiến thức một cách sinh động. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất đến các kỹ thuật vẽ nâng cao, giúp bạn tự tin tạo ra những bản vẽ kính hiển vi chuẩn xác và thẩm mỹ.

1. Kiến Thức Cơ Bản Về Kính Hiển Vi

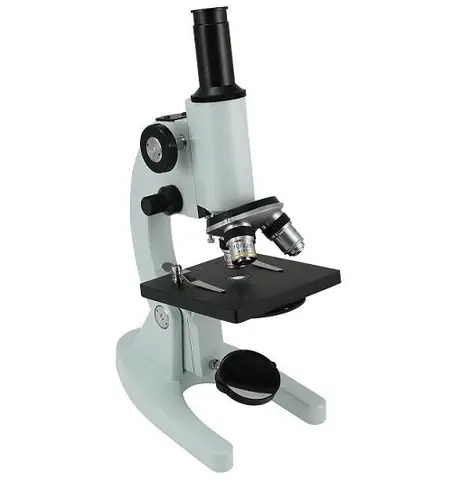

1.1. Cấu Tạo Cơ Bản

Kính hiển vi thường bao gồm các bộ phận chính sau:

Thành phần	Chức năng	Vị trí
Thân kính (Body)	Hỗ trợ và giữ các bộ phận khác	Phía dưới
Đế (Stage)	Đặt mẫu vật	Trên thân
Đèn chiếu sáng (Illuminator)	Cung cấp ánh sáng	Dưới đáy mẫu
Ống kính mắt (Eyepiece)	Nhìn qua, thường 10x	Phía trên
Ống kính vật thể (Objective lenses)	Phóng đại mẫu, có các độ phóng đại khác nhau (4x, 10x, 40x, 100x)	Gắn trên trụ (turret)
Bộ điều chỉnh tiêu cự (Focus knobs)	Độ nét hình ảnh	Trên thân (coarse & fine)
Trục xoay (Rotary turret)	Chọn ống kính vật thể	Gắn trên trụ
Nắp bảo vệ (Cover)	Bảo vệ mắt và ống kính	Trên ống kính mắt

1.2. Nguyên Lý Hoạt Động

Kính hiển vi hoạt động dựa trên nguyên tắc khúc xạ ánh sáng. Ánh sáng chiếu qua mẫu vật, sau đó được ống kính vật thể phóng đại và truyền tới mắt qua ống kính mắt. Độ phóng đại tổng cộng (Total Magnification) được tính bằng công thức:

Có thể bạn quan tâm: Cách Vẽ Kênh Xu Hướng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Tổng độ phóng đại = Độ phóng đại của ống kính mắt × Độ phóng đại của ống kính vật thể

Ví dụ: 10x (eyepiece) × 40x (objective) = 400x.

2. Chuẩn Bị Dụng Cụ Và Vật Liệu

Dụng cụ	Mô tả	Lưu ý
Bút chì HB	Vẽ phác thảo sơ bộ	Độ cứng vừa, dễ xóa
Bút mực (fineliner)	Đánh dấu chi tiết	Chọn độ dày 0.3‑0.5 mm
Giấy vẽ (A4 hoặc A3)	Bề mặt vẽ	Giấy có độ mịn 150‑200 gsm
Thước kẻ	Đo độ dài, tạo đường thẳng	Thước nhựa hoặc kim loại
Compas	Vẽ vòng tròn	Độ chính xác cao
Bảng màu (nếu tô màu)	Tô màu cho bản vẽ	Sử dụng màu nước hoặc màu chì
Máy tính + phần mềm (Optional)	Vẽ kỹ thuật số	AutoCAD, Illustrator, hoặc SketchUp

2.1. Lựa Chọn Phương Pháp Vẽ

• Vẽ tay truyền thống: Thích hợp cho người mới bắt đầu, giúp nắm bắt hình dạng cơ bản.
• Vẽ kỹ thuật số: Độ chính xác cao, dễ chỉnh sửa, thích hợp cho tài liệu chuyên nghiệp.
• Kết hợp: Vẽ phác thảo tay, sau đó số hoá và chỉnh sửa bằng phần mềm.

3. Các Bước Vẽ Kính Hiển Vi Cơ Bản

3.1. Bước 1: Phác Thảo Tổng Thể

1. Xác định tỉ lệ: Chọn tỉ lệ vẽ (ví dụ 1:5) để toàn bộ kính hiển vi vừa trên giấy.
2. Vẽ khung ngoài: Dùng thước kẻ vẽ một hình chữ nhật lớn làm thân kính.
3. Đánh dấu vị trí các bộ phận chính: Đánh dấu vị trí ống kính mắt, trụ, đế, và bàn làm việc (stage).

3.2. Bước 2: Vẽ Thân Kính và Đế

Có thể bạn quan tâm: Cách Vẽ Kiểu Tóc Nữ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Thân kính: Vẽ một hình trụ đứng, độ dày khoảng 1/10 chiều cao tổng thể. Đánh dấu các đường rãnh (groove) để gắn ống kính.
• Đế (Stage): Vẽ một hình chữ nhật nằm ngang dưới thân, có các chốt (clamps) để giữ lam.

3.3. Bước 3: Vẽ Bộ Phận Đèn Chiếu Sáng

• Vẽ một hình tròn hoặc elip ở phía dưới đế, biểu thị bóng đèn LED hoặc tấm đèn.
• Thêm các đường dẫn điện (có thể dùng ký hiệu mũi tên) và công tắc bật/tắt.

3.4. Bước 4: Vẽ Trụ (Turret) và Ống Kính Vật Thể

• Trụ thường có hình tròn hoặc hình bát giác, đặt ở trung tâm thân.
• Vẽ các vị trí lỗ cho các ống kính vật thể (4‑5 lỗ). Mỗi lỗ có bán kính khác nhau tùy vào độ phóng đại.
• Gắn nhãn “4x”, “10x”, “40x”, “100x” lên từng lỗ.

3.5. Bước 5: Vẽ Ống Kính Mắt (Eyepiece)

• Đặt ống kính mắt ở đầu trên của thân, hình trụ nhỏ hơn.
• Vẽ các chi tiết như vòng xoay (focus knob) và thước đo (diopter adjustment).

3.6. Bước 6: Vẽ Các Điều Chỉnh Tiêu Cự

• Coarse focus knob: Vòng lớn, thường ở bên trái.
• Fine focus knob: Vòng nhỏ hơn, nằm phía dưới coarse.
• Đánh dấu các mũi tên quay lên/xuống để thể hiện chức năng.

3.7. Bước 7: Thêm Chi Tiết và Nhãn

Có thể bạn quan tâm: Cách Vẽ Kiểu Tóc Nam: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vẽ các ký hiệu điện áp, công tắc, và các nút điều khiển.
• Ghi chú các bộ phận bằng tiếng Việt và/hoặc tiếng Anh (ví dụ: “Eyepiece – Ống kính mắt”).
• Đánh số các phần để dễ tham khảo.

3.8. Bước 8: Tô Màu (Nếu Cần)

• Màu xanh dương cho phần kim loại.
• Màu đen cho các lỗ, nút.
• Màu vàng cho đèn chiếu sáng.
• Sử dụng màu nhạt để tạo độ sâu và bóng đổ.

4. Kỹ Thuật Vẽ Nâng Cao

4.1. Vẽ Kính Hiển Vi 3D

• Sử dụng phần mềm SketchUp: Tạo các hình khối cơ bản (cylinder, box) và chỉnh sửa theo tỉ lệ.
• Áp dụng texture kim loại và nhựa để tăng tính thực tế.
• Thêm ánh sáng (lighting) để mô phỏng nguồn sáng trong kính.

4.2. Vẽ Kính Hiển Vi Kỹ Thuật (Technical Drawing)

• Tiêu chuẩn ISO 128: Sử dụng ký hiệu kỹ thuật, đường nét tiêu chuẩn (đậm, nét đứt, nét chấm).
• Ghi chú kích thước (Dimensioning): Đặt các chỉ số chiều dài, bán kính, khoảng cách giữa các bộ phận.
• Bảng liệt kê bộ phận (Bill of Materials – BOM): Ghi rõ tên, mã, và vật liệu.

4.3. Vẽ Chi Tiết Nội Thất Ống Kính Vật Thể

• Thực hiện cắt lớp (section view) để hiển thị cấu trúc bên trong ống kính.
• Vẽ các thấu kính (convex, concave) và lớp phủ (coating) với độ dày riêng.
• Đánh dấu góc khúc xạ và tiêu cự (focal length) nếu cần.

4.4. Vẽ Mẫu Mô Phỏng Ánh Sáng

Có thể bạn quan tâm: Cách Vẽ Kiến Trúc Nhà: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Sử dụng đường tia (ray diagram) để mô tả cách ánh sáng đi qua mẫu, qua ống kính vật thể và tới mắt.
• Vẽ các góc tới (incident angle) và góc khúc xạ (refracted angle) theo định luật Snell.

5. Lưu Ý Khi Vẽ

1. Độ chính xác tỉ lệ: Kiểm tra lại tỉ lệ sau mỗi bước để tránh sai lệch lớn.
2. Chi tiết không quá tải: Đối với bản vẽ minh hoạ, nên giữ các chi tiết vừa phải để không gây rối mắt.
3. Sử dụng ký hiệu chuẩn: Khi vẽ cho mục đích kỹ thuật, luôn tuân thủ các ký hiệu chuẩn quốc tế.
4. Kiểm tra lỗi chính tả: Nhãn, chú giải nên được viết chính xác, tránh gây hiểu lầm.
5. Lưu bản sao: Nếu vẽ bằng phần mềm, lưu ở định dạng gốc (AI, SKP) và xuất ra PDF hoặc PNG cho mục đích chia sẻ.

6. Ứng Dụng Thực Tiễn Của Bản Vẽ Kính Hiển Vi

Ứng dụng	Mô tả	Lợi ích
Giáo dục	Giảng dạy cấu trúc kính hiển vi trong lớp học	Giúp học sinh hình dung rõ ràng
Sản xuất	Thiết kế và lắp ráp các dòng kính mới	Giảm sai sót trong quá trình sản xuất
Bảo trì	Hướng dẫn tháo lắp, sửa chữa	Tăng tốc độ bảo trì, giảm chi phí
Trình bày nghiên cứu	Đưa vào bài báo, luận văn	Tăng tính thuyết phục, chuyên nghiệp
Thị trường	Quảng cáo, catalog sản phẩm	Thu hút khách hàng, truyền tải thông tin nhanh

7. Thực Hành: Vẽ Một Kính Hiển Vi Đơn Giản Từ Đầu Đến Cuối

7.1. Chuẩn Bị

• Giấy A4, bút chì, thước, compas, bút mực.
• Tham khảo hình ảnh mẫu kính hiển vi (có thể tải từ internet).

7.2. Thực Hiện

1. Vẽ khung tổng thể: 10 cm chiều cao, 3 cm chiều rộng.
2. Thêm trụ và ống kính vật thể: Vẽ trụ ở giữa, 4 lỗ cho ống kính.
3. Vẽ ống kính mắt và nút xoay: Đặt ở đầu trên, vẽ 2 vòng xoay.
4. Vẽ đèn chiếu sáng: Tạo hình tròn ở dưới, vẽ dây dẫn.
5. Chi tiết ốc vít, chốt: Thêm các chấm nhỏ biểu thị ốc vít.
6. Ghi chú: Đánh số các bộ phận, viết chú thích.
7. Tô màu: Dùng bút màu nhạt cho kim loại, màu vàng cho đèn.

Kết quả cuối cùng sẽ là một bản vẽ rõ ràng, đầy đủ các thành phần, phù hợp cho mục đích giáo dục hoặc tham khảo nhanh.

8. Tổng Kết

Việc vẽ kính hiển vi không chỉ là một kỹ năng nghệ thuật mà còn là công cụ quan trọng trong giao tiếp khoa học và kỹ thuật. Từ việc nắm bắt cấu trúc cơ bản, chuẩn bị dụng cụ, thực hiện các bước vẽ chi tiết, cho tới áp dụng các kỹ thuật nâng cao như vẽ 3D hay vẽ kỹ thuật chuẩn ISO, mọi bước đều góp phần tạo nên một bản vẽ hoàn chỉnh, chính xác và thẩm mỹ.

Bạn có thể bắt đầu bằng cách vẽ tay để nắm vững bố cục, sau đó dần dần chuyển sang phần mềm để tăng độ chính xác và tiện lợi trong việc chỉnh sửa. Hãy luôn nhớ:

• Độ tỉ lệ và chi tiết là chìa khóa của một bản vẽ chất lượng.
• Tuân thủ chuẩn kỹ thuật khi bản vẽ phục vụ cho mục đích chuyên môn.
• Thực hành thường xuyên để nâng cao kỹ năng và sáng tạo.

Hy vọng hướng dẫn chi tiết này sẽ giúp bạn tự tin hơn trong việc tạo ra những bản vẽ kính hiển vi chuyên nghiệp, phục vụ tốt cho công việc học tập, nghiên cứu hoặc thiết kế sản phẩm. Chúc bạn thành công!
