Cách Vẽ Lại Mạch Điện: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Học Sinh Nữ: Hướng Dẫn Từng Bước Để Tạo Ra Những Bức Tranh Đầy Sắc Màu Và Sống Động

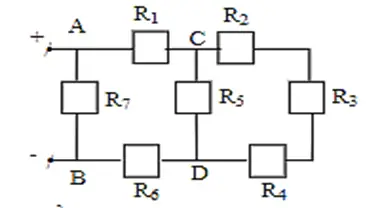

Mở Đầu

Trong lĩnh vực điện tử, việc vẽ lại mạch điện (hay còn gọi là schematic redesign) là một kỹ năng thiết yếu đối với cả người mới bắt đầu lẫn các kỹ sư chuyên nghiệp. Việc này không chỉ giúp bạn hiểu rõ hơn về cấu trúc của mạch, tối ưu hoá thiết kế, mà còn giảm thiểu lỗi trong quá trình lắp ráp và kiểm tra. Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, từ những kiến thức nền tảng đến các công cụ và phương pháp thực hành, giúp bạn tự tin vẽ lại bất kỳ mạch điện nào một cách hiệu quả.

Có thể bạn quan tâm: Cách Vẽ Hình Tứ Giác: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Tại Sao Cần Vẽ Lại Mạch Điện?

1.1. Kiểm tra và Sửa Lỗi

• Phát hiện lỗi thiết kế: Khi bạn vẽ lại mạch, các lỗi như nối sai, thiếu thành phần, hoặc cấu trúc không hợp lý sẽ dễ dàng được phát hiện.
• Kiểm tra tính tương thích: Đảm bảo các linh kiện được chọn phù hợp với điện áp, dòng điện và tần số hoạt động.

1.2. Tối Ưu Hóa Thiết Kế

• Giảm chi phí: Tối ưu hoá số lượng linh kiện, bố trí lại các phần tử để giảm diện tích PCB.
• Cải thiện hiệu suất: Thay đổi topology (cấu trúc) để giảm nhiễu, tăng độ ổn định.

1.3. Tài Liệu Hóa và Truyền Đạt Kiến Thức

• Tài liệu tham khảo: Bản vẽ schematic là tài liệu quan trọng cho việc bảo trì, nâng cấp và đào tạo nhân viên.
• Chia sẻ: Khi làm việc nhóm, một sơ đồ rõ ràng giúp mọi người đồng thuận và giảm hiểu lầm.

2. Các Thành Phần Cơ Bản Của Mạch Điện

Thành phần	Chức năng	Ký hiệu trong sơ đồ
Nguồn điện	Cung cấp điện áp cho mạch	V+, V-, Vcc
Điện trở (Resistor)	Giảm dòng điện, chia điện áp	R
Tụ điện (Capacitor)	Lưu trữ năng lượng, lọc nhiễu	C
Cuộn cảm (Inductor)	Lưu trữ năng lượng trong từ trường	L
Transistor	Khuếch đại hoặc chuyển mạch	Q
IC (Integrated Circuit)	Chứa nhiều chức năng trong một chip	U
Diode	Chỉ cho dòng điện chạy một chiều	D
Relay	Công tắc điện cơ	K
Công tắc (Switch)	Điều khiển mở/đóng mạch	SW
Cảm biến (Sensor)	Thu thập dữ liệu môi trường	S

Hiểu rõ các ký hiệu và chức năng sẽ giúp bạn nhanh chóng nhận diện và sắp xếp chúng trong bản vẽ mới.

3. Quy Trình Vẽ Lại Mạch Điện

3.1. Thu Thập Thông Tin Ban Đầu

1. Sơ đồ gốc (nếu có): Tải về hoặc chụp ảnh bản vẽ hiện tại.
2. Danh sách linh kiện (BOM – Bill of Materials): Bao gồm mã linh kiện, giá trị, nhà sản xuất.
3. Yêu cầu thiết kế: Điện áp hoạt động, công suất, môi trường sử dụng, tiêu chuẩn an toàn.

3.2. Phân Tích Mạch Gốc

• Xác định khối chức năng: Ví dụ: nguồn cấp, khuếch đại, lọc, bảo vệ.
• Kiểm tra các kết nối quan trọng: Điểm nối đất (ground), nguồn (Vcc), tín hiệu (signal).
• Ghi chú các vấn đề đã gặp: Nhiễu, quá nhiệt, dòng quá lớn.

3.3. Lựa Chọn Công Cụ Thiết Kế

Có thể bạn quan tâm: Cách Vẽ Lăng Bác Hồ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Phần mềm	Ưu điểm	Nhược điểm	Giá
KiCad	Miễn phí, mã nguồn mở, cộng đồng mạnh	Giao diện hơi phức tạp cho người mới	Miễn phí
Eagle	Được Autodesk hỗ trợ, thư viện phong phú	Giới hạn bản miễn phí (2 layer)	Gói trả phí
Altium Designer	Tính năng mạnh, hỗ trợ 3D PCB	Đắt tiền, yêu cầu máy mạnh	Trả phí
EasyEDA	Trực tuyến, tích hợp với JLCPCB	Cần kết nối internet	Miễn phí/Trả phí

Khuyến nghị: Đối với người mới, KiCad hoặc EasyEDA là lựa chọn tốt nhất vì không tốn chi phí và có tài liệu hướng dẫn phong phú.

3.4. Bắt Đầu Vẽ Lại

Bước 1: Tạo Dự Án Mới

• Mở phần mềm, tạo một project mới, đặt tên mô tả (ví dụ: PowerSupply_V2).

Bước 2: Thiết Lập Thư Viện Linh Kiện

• Import BOM: Nhiều phần mềm cho phép nhập file CSV chứa danh sách linh kiện, tự động tải ký hiệu.
• Kiểm tra ký hiệu: Đảm bảo mỗi linh kiện có ký hiệu đúng (R, C, L, Q, U, D…).

Bước 3: Vẽ Khối Chức Năng Chính

• Nguồn cấp: Vẽ nguồn VCC, GND, và các điện trở/điện trở chia áp.
• Mạch lọc: Đặt tụ điện và cuộn cảm theo sơ đồ gốc.
• Khuếch đại/Buffers: Thêm transistor hoặc IC tương ứng.
• Bảo vệ: Đặt diode bảo vệ ngược, fuse (cầu chì) nếu cần.

Bước 4: Kết Nối Các Thành Phần

• Sử dụng wire (đường dây) để nối các chân.
• Net labels: Đánh dấu các net chung như VCC, GND, SIGNAL_IN để dễ quản lý.
• Kiểm tra electrical rule check (ERC) để phát hiện các lỗi nối.

Bước 5: Kiểm Tra Lại

• ERC: Phát hiện lỗi như “pin not connected”, “multiple drivers”.
• Simulate (nếu có): Chạy mô phỏng SPICE để xác nhận hoạt động.
• Cross‑check với BOM: Đảm bảo không thiếu linh kiện.

Bước 6: Lưu và Xuất File

• Lưu dự án dưới định dạng gốc (ví dụ .sch cho KiCad).
• Xuất file PDF hoặc PNG để chia sẻ.
• Tạo netlist nếu muốn tiếp tục thiết kế PCB.

3.5. Ghi Chú Khi Vẽ Lại

• Đặt tên rõ ràng: Tên net, tên linh kiện phải ngắn gọn nhưng đủ thông tin (VD: R1_10k, C2_100nF).
• Sắp xếp gọn gàng: Đặt linh kiện gần nhau theo chức năng để dễ đọc.
• Sử dụng symbol style thống nhất: Đường nét dày, màu sắc (nếu phần mềm hỗ trợ) giúp phân biệt nguồn, ground, tín hiệu.
• Thêm chú thích (annotation): Ghi chú về giá trị, tần số, hoặc lưu ý quan trọng.

4. Các Kỹ Thuật Và Lưu Ý Khi Vẽ Lại Mạch

4.1. Tối Ưu Hóa Đường Dây (Routing)

• Tránh crossing: Dùng “jumpers” hoặc “bus” để giảm giao cắt.
• Sử dụng net labels: Khi một net xuất hiện ở nhiều vị trí, đặt label để tự động nối.
• Groupping: Nhóm các thành phần cùng một chức năng (ví dụ: tất cả các tụ lọc nguồn).

4.2. Quản Lý Nguồn và Đất (Power & Ground)

• Power planes: Dùng một net VCC và GND rõ ràng, tránh tạo ra nhiều nguồn rời rạc.
• Decoupling capacitors: Đặt gần chân cấp nguồn của IC, giá trị thường 0.1µF + 10µF.

4.3. Đánh Giá Nhiễu (Noise)

• Signal integrity: Đối với tín hiệu nhanh, dùng đường dây ngắn, tránh chạy song song với nguồn.
• Shielding: Nếu cần, thêm lớp shielding hoặc ground guard quanh các đường tín hiệu nhạy cảm.

4.4. Thiết Kế Linh Hoạt (Modular Design)

• Sub‑circuits: Tạo các khối con (sub‑schematics) cho các phần như Power Supply, Amplifier, Sensor Interface. Giúp tái sử dụng và dễ bảo trì.
• Hierarchical sheets: Nhiều phần mềm hỗ trợ sheet đa cấp, cho phép mở rộng dự án lớn.

4.5. Kiểm Tra An Toàn

• Over‑voltage protection: Thêm diode Zener hoặc TVS.
• Current limiting: Sử dụng resistor hoặc fuse.
• Isolation: Khi cần tách các phần mạch (ví dụ: phần công suất và điều khiển), dùng optocoupler hoặc transformer.

5. Thực Hành: Ví Dụ Vẽ Lại Một Mạch Nguồn 5V Linear Regulator

5.1. Mô Tả Yêu Cầu

Có thể bạn quan tâm: Cách Vẽ Lúa Đơn Giản: Hướng Dẫn Từng Bước Để Tạo Nét Vẽ Đậm Chất Nông Thôn

• Input: 7‑12V DC
• Output: 5V, tối đa 1A
• Bảo vệ: Quá nhiệt, quá dòng
• Thành phần chính: LM7805, tụ lọc, diode bảo vệ, diode Zener.

5.2. Bước 1: Chuẩn Bị BOM

Mã	Linh Kiện	Giá trị	Ghi chú
U1	LM7805	Linear Regulator	5V, 1A
C1	Tụ điện	0.33µF	Ceramic, X7R
C2	Tụ điện	0.1µF	Ceramic
C3	Tụ điện	10µF	Electrolytic
D1	Diode	1N4007	Bảo vệ ngược
D2	Zener	6.2V 0.5W	Quá áp
R1	Điện trở	10Ω	Giảm xung
F1	Fuse	1.5A	Bảo vệ

5.3. Bước 2: Vẽ Khối Sơ Đồ

1. Nguồn vào: V_in (7‑12V) → D1 (ngược) → C1 → C2 (song song) → U1 (IN).
2. Regulator: U1 (OUT) → C3 → V_out (5V).
3. Bảo vệ: D2 nối từ V_out tới GND (zener), R1 nối từ V_out tới D2, F1 đặt trước D1.

5.4. Bước 3: Thực Hiện Trên KiCad

• Tạo project: LinearReg_5V.
• Import BOM: Dùng plugin CSV Import.
• Thêm symbol: Tìm LM7805 trong thư viện Power_Regular, kéo vào.
• Vẽ net: Sử dụng Add Wire để nối, đặt net labels VIN, VOUT, GND.
• Kiểm tra ERC: Không có lỗi “unconnected pin”.

5.5. Bước 4: Kiểm Tra và Mô Phỏng

• SPICE simulation: Thêm model LM7805, chạy DC sweep từ 7‑12V, quan sát Vout ổn định 5V.
• Kiểm tra quá nhiệt: Đặt nhiệt độ môi trường 85°C, kiểm tra dòng tiêu thụ.

5.6. Bước 5: Lưu và Xuất

• Lưu file .sch.
• Export PDF để gửi cho đồng nghiệp.
• Tạo netlist để tiếp tục thiết kế PCB (nếu cần).

6. Các Sai Lầm Thường Gặp Khi Vẽ Lại Mạch Và Cách Tránh

Sai Lầm	Hậu Quả	Cách Khắc Phục
Không gán giá trị cho linh kiện	Khi kiểm tra BOM, sẽ thiếu thông tin, gây lỗi khi mua linh kiện.	Luôn điền giá trị (10kΩ, 0.1µF…) trong thuộc tính linh kiện.
Nối ground không chung	Gây nhiễu, lỗi hoạt động.	Sử dụng một net GND duy nhất, tránh tạo “floating ground”.
Bỏ qua ERC	Lỗi nối ngắn, chân chưa kết nối.	Chạy ERC sau mỗi lần chỉnh sửa, sửa ngay các cảnh báo.
Không chú thích	Khi người khác đọc sơ đồ, khó hiểu.	Thêm text annotation, mô tả chức năng ngắn gọn.
Đặt linh kiện quá gần nhau	Khi chuyển sang PCB, layout khó khăn.	Giữ khoảng cách hợp lý, đặc biệt với tụ điện lớn và IC.
Quên thêm diode bảo vệ ngược	Khi nguồn ngược, có thể hỏng linh kiện.	Luôn kiểm tra polarity của nguồn, thêm diode nếu cần.

7. Tài Nguyên Học Tập Và Cộng Đồng Hỗ Trợ

1. Diễn đàn KiCad: https://forum.kicad.org – Hỏi đáp, chia sẻ thư viện.
2. Youtube Channels: “EEVblog”, “Afrotechmods”, “GreatScott!” – Hướng dẫn vẽ schematic và PCB.
3. Sách: “The Art of Electronics” (Horowitz & Hill) – Cơ bản và nâng cao về thiết kế mạch.
4. Trang web: EasyEDA Library (https://easyeda.com/library) – Kho linh kiện phong phú.
5. MOOC: Coursera – “Introduction to Electronics” (Georgia Tech) – Khóa học miễn phí.

8. Kết Luận

Vẽ lại mạch điện không chỉ là một bước kiểm tra và sửa lỗi, mà còn là cơ hội để tối ưu hoá thiết kế, tiết kiệm chi phí, và tạo tài liệu chuẩn cho dự án. Bằng cách nắm vững các thành phần cơ bản, quy trình làm việc có hệ thống, và sử dụng các công cụ phần mềm hiện đại như KiCad hoặc EasyEDA, bạn có thể thực hiện việc này một cách nhanh chóng và chính xác.

Hãy luôn:

• Chuẩn bị đầy đủ thông tin (BOM, yêu cầu kỹ thuật).
• Làm sạch sơ đồ (đặt tên, gắn nhãn, sắp xếp gọn gàng).
• Kiểm tra nghiêm ngặt (ERC, mô phỏng).
• Tối ưu hoá (điện trở, tụ lọc, bảo vệ).
• Ghi chép và chia sẻ (PDF, netlist, tài liệu).

Với những kiến thức và hướng dẫn chi tiết trên, bạn đã sẵn sàng để vẽ lại bất kỳ mạch điện nào – từ những mạch nguồn đơn giản cho đến các hệ thống phức tạp trong công nghiệp. Chúc bạn thành công và luôn sáng tạo trong thế giới điện tử!
