Cách Vẽ Layout Kho: Hướng Dẫn Chi Tiết Từ A Đến Z Để Tối Ưu Hóa Không Gian Và Nâng Cao Hiệu Suất

1. Giới thiệu chung về tầm quan trọng của layout kho

Trong môi trường kinh doanh hiện đại, kho là một trong những bộ phận then chốt quyết định tốc độ và chi phí của chuỗi cung ứng. Một layout kho (bố trí không gian kho) hợp lý không chỉ giúp tiết kiệm diện tích, giảm thời gian di chuyển, mà còn tăng năng suất lao động, giảm lỗi tồn kho và tối ưu chi phí vận hành. Ngược lại, một layout không khoa học sẽ dẫn đến lãng phí không gian, tắc nghẽn giao thông nội bộ, tăng nguy cơ tai nạn và làm giảm hiệu quả tổng thể của doanh nghiệp.

Vì vậy, việc vẽ layout kho một cách chuyên nghiệp, dựa trên các nguyên tắc thiết kế và phân tích nhu cầu thực tế, là bước đầu tiên và quan trọng nhất để xây dựng một hệ thống kho bãi hiện đại, linh hoạt và bền vững.

2. Các yếu tố cơ bản cần xem xét khi thiết kế layout kho

2.1. Loại hình kho và mục tiêu kinh doanh

• Kho nguyên liệu (raw material warehouse): Chủ yếu lưu trữ nguyên liệu thô, yêu cầu không gian rộng, dễ dàng tiếp cận cho các dây chuyền sản xuất.
• Kho thành phẩm (finished goods warehouse): Lưu trữ hàng hoá đã hoàn thiện, thường cần các khu vực chuẩn bị xuất kho, đóng gói.
• Kho phân phối (distribution center): Đòi hỏi tốc độ luân chuyển nhanh, tối ưu cho việc nhận và giao hàng.
• Kho tự động (automated warehouse): Sử dụng robot, hệ thống truyền tải, yêu cầu không gian chuẩn cho thiết bị tự động.

Mỗi loại kho có những yêu cầu khác nhau về lưu trữ, luân chuyển và công nghệ hỗ trợ, do đó layout phải phản ánh đúng mục tiêu kinh doanh.

Có thể bạn quan tâm: Cách Vẽ Layout 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.2. Diện tích và hình dạng mặt bằng

• Diện tích tổng thể: Xác định tổng diện tích khả dụng và tỷ lệ dành cho lưu trữ, khu vực hành lang, khu vực hỗ trợ (văn phòng, phòng thay đồ, khu vực bảo trì).
• Hình dạng mặt bằng: Kho có hình chữ nhật, L, U hay hình đa giác? Hình dạng ảnh hưởng đến cách bố trí kệ, hành lang và vị trí các thiết bị.
• Chiều cao trần: Độ cao cho phép xếp chồng hàng hoá, sử dụng kệ cao tầng (racking) hoặc hệ thống pallet racking đa tầng.

2.3. Loại hàng hoá và yêu cầu lưu trữ

• Kích thước và trọng lượng: Hàng nhẹ, nhẹ trung bình, nặng, cồng kềnh.
• Tính chất đặc biệt: Hàng nguy hiểm, hàng dễ hỏng, hàng có độ ẩm yêu cầu, hàng có thời hạn sử dụng ngắn (FIFO/FEFO).
• Số lượng SKU (Stock Keeping Units): Đa dạng SKU đòi hỏi hệ thống lưu trữ linh hoạt, có thể thay đổi vị trí nhanh chóng.

2.4. Công nghệ và thiết bị hỗ trợ

• Xe nâng (forklift), xe nâng điện (electric forklift), xe nâng tự động (AGV).
• Hệ thống truyền tải (conveyor), băng tải (belt).
• Hệ thống quản lý kho (WMS – Warehouse Management System).
• Robot picking, hệ thống kho tự động (automated storage and retrieval system – AS/RS).

2.5. Các quy định an toàn và pháp lý

• Khoảng cách an toàn giữa kệ và thiết bị.
• Lối thoát hiểm, lối di chuyển khẩn cấp.
• Yêu cầu về phòng cháy chữa cháy (PCCC), thông gió, độ ẩm, nhiệt độ.
• Quy chuẩn về lưu trữ hàng nguy hiểm (hazardous materials).

3. Các bước chi tiết để vẽ layout kho

Bước 1: Thu thập dữ liệu và phân tích nhu cầu

Có thể bạn quan tâm: Cách Vẽ Layer Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Hạng mục	Nội dung cần thu thập
Khu vực địa lý	Địa chỉ, vị trí giao thông, điều kiện thời tiết.
Diện tích	Tổng diện tích, chiều dài, chiều rộng, chiều cao.
Sản phẩm	Loại, kích thước, trọng lượng, yêu cầu bảo quản.
Lưu lượng	Số lượng nhập/ xuất hàng ngày, tuần, tháng.
Công nghệ	Loại thiết bị, hệ thống WMS, robot, AGV.
Quy định	PCCC, an toàn lao động, tiêu chuẩn quốc gia.

Sau khi thu thập, tiến hành phân tích dòng chảy (flow) của hàng hoá: Nhận → Kiểm kho → Lưu trữ → Lấy hàng → Đóng gói → Xuất. Xác định điểm nút (bottleneck) và các hoạt động cần tối ưu.

Bước 2: Lựa chọn mô hình layout phù hợp

Có 4 mô hình layout kho chính:

Mô hình	Đặc điểm	Phù hợp với
Layout theo loại sản phẩm (Product‑Based Layout)	Sắp xếp theo nhóm sản phẩm, mỗi khu vực riêng biệt.	Kho đa dạng SKU, hàng hoá có tính chất đặc thù.
Layout theo quy trình (Process‑Based Layout)	Sắp xếp theo các công đoạn (nhận, lưu, lấy, xuất).	Kho sản xuất, nơi quy trình cố định.
Layout theo luồng (Flow‑Based Layout)	Tối ưu đường di chuyển, giảm thời gian di chuyển.	Kho phân phối, nhu cầu luân chuyển nhanh.
Layout dựa trên công nghệ (Technology‑Based Layout)	Dựa trên thiết bị tự động, robot, hệ thống AS/RS.	Kho tự động, high‑density storage.

Chọn mô hình dựa trên mục tiêu (tốc độ, chi phí, độ chính xác) và đặc thù sản phẩm.

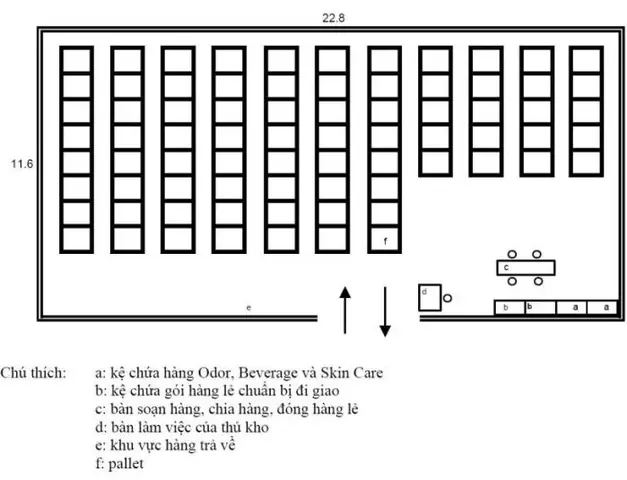

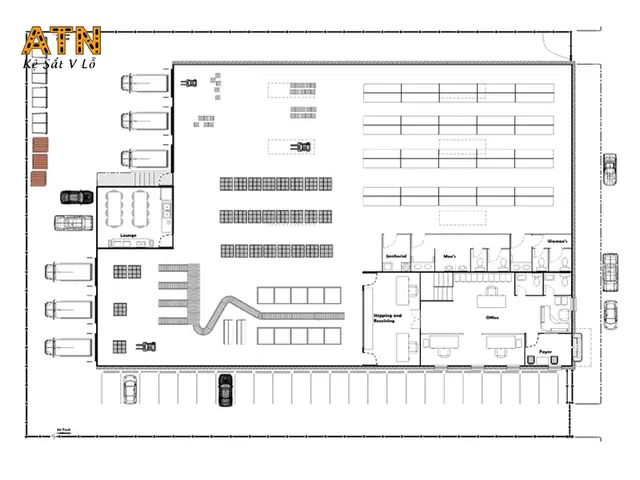

Bước 3: Vẽ sơ đồ khung (Block Diagram)

Sử dụng phần mềm CAD, AutoCAD, SketchUp hoặc các công cụ WMS tích hợp. Các bước:

1. Đánh dấu vị trí cổng vào/ra, cửa sổ, vị trí tải trọng (dock).
2. Xác định vị trí khu vực nhận (Receiving) và xuất (Shipping).
3. Chia khu vực lưu trữ thành các zone:
4. Zone A: Hàng nhanh (fast‑moving) – vị trí gần dock.
5. Zone B: Hàng chậm (slow‑moving) – đặt xa hơn.
6. Zone C: Hàng nguy hiểm – cách xa khu vực chung, có hệ thống PCCC riêng.
7. Đánh dấu vị trí kệ (racking) và hành lang (aisle). Hành lang phải đủ rộng cho loại xe nâng được sử dụng (3.5m cho forklift tiêu chuẩn, 2.5m cho xe nâng điện nhỏ).
8. Vẽ khu vực hỗ trợ: Văn phòng, phòng thay đồ, khu vực bảo trì, phòng nghỉ.

Bước 4: Tính toán số lượng kệ và hệ thống lưu trữ

Công thức cơ bản:

\text{Số lượng pallet} = \frac{\text{Diện tích lưu trữ (m}^2\text{)}}{\text{Diện tích mỗi pallet (m}^2\text{)} } \times \frac{\text{Chiều cao racking (tầng)}}{\text{Chiều cao pallet trung bình (m)}}

Ví dụ: Kho 10,000 m², mỗi pallet chiếm 0.9 m², racking 5 tầng, chiều cao pallet 0.15 m:

\text{Số pallet} = \frac{10,000}{0.9} \times \frac{5}{0.15} \approx 370,370 \text{ pallet}

Tuy nhiên thực tế phải trừ đi diện tích hành lang (khoảng 30‑35 %). Vì vậy, tổng số pallet khả dụng sẽ giảm xuống khoảng 240,000 pallet.

Có thể bạn quan tâm: Cách Vẽ Lan Can: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bước 5: Đánh giá và tối ưu hoá bằng phần mềm mô phỏng

• Simio, AnyLogic, FlexSim là các công cụ mô phỏng luồng kho.
• Nhập dữ liệu: thời gian xử lý, tốc độ xe nâng, thời gian dừng, khả năng lưu trữ.
• Thực hiện scenario analysis: thay đổi vị trí kệ, chiều rộng hành lang, số lượng xe nâng để tìm cấu hình tối ưu nhất.
• Đánh giá chỉ số KPI: Throughput, Pick Rate, Travel Distance, Utilization Rate.

Bước 6: Hoàn thiện bản vẽ chi tiết và lập kế hoạch triển khai

• Bản vẽ chi tiết (detailed drawing): Đánh dấu vị trí cột, ổ cột, tải trọng trần, vị trí lắp đặt hệ thống chiếu sáng, camera an ninh, hệ thống PCCC.
• Kế hoạch triển khai (implementation plan): Lập lịch công việc, phân công trách nhiệm, dự trù ngân sách.
• Kiểm tra an toàn (safety audit): Đánh giá lại khoảng cách an toàn, lối thoát hiểm, biển báo.

4. Những lưu ý quan trọng khi vẽ layout kho

4.1. Đảm bảo tính linh hoạt

• Modular racking: Dễ dàng thay đổi cấu hình khi nhu cầu SKU thay đổi.
• Khu vực “buffer” (kho dự trữ tạm thời) để xử lý các đợt nhập lớn hoặc khi có sự cố trong dây chuyền.

4.2. Tối ưu hoá hành lang

Có thể bạn quan tâm: Cách Vẽ Lamborghini 2d: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Hành lang chính (main aisles): Rộng hơn, dành cho xe nâng lớn.
• Hành lang phụ (secondary aisles): Hẹp hơn, dùng cho xe nâng nhỏ hoặc robot.
• Đặt hành lang theo lưới chữ T hoặc lưới chữ X để giảm khoảng cách di chuyển trung bình.

4.3. Áp dụng nguyên tắc “5S” trong thiết kế

• Sort (Sàng lọc): Chỉ để những vật dụng cần thiết trong kho.
• Set in order (Sắp xếp): Đánh dấu vị trí lưu trữ chuẩn cho mỗi SKU.
• Shine (Sạch sẽ): Đảm bảo lối đi luôn sạch sẽ, giảm rủi ro tai nạn.
• Standardize (Tiêu chuẩn hoá): Đặt quy trình và quy chuẩn lưu trữ, lấy hàng.
• Sustain (Duy trì): Đào tạo nhân viên, kiểm tra định kỳ.

4.4. Tính toán chi phí đầu tư và ROI

Hạng mục	Chi phí (USD)	Lợi ích kỳ vọng
Hệ thống racking	150,000	Tăng dung lượng lưu trữ 30%
Xe nâng & robot	80,000	Giảm thời gian pick 25%
WMS & phần mềm mô phỏng	50,000	Tối ưu luồng hàng, giảm lỗi 15%
Công trình cải tạo (sàn, trần)	100,000	Đảm bảo an toàn, tăng tuổi thọ thiết bị
Tổng cộng	380,000	ROI 18‑24 tháng

5. Ví dụ thực tế: Thiết kế layout cho kho phân phối trung tâm (DC)

5.1. Thông tin dự án

• Diện tích: 12,000 m² (hình chữ L)
• Số lượng SKU: 8,000
• Lưu lượng trung bình: 5,000 pallet/ngày
• Công nghệ: Forklift điện, robot picking, WMS tích hợp AI.

5.2. Quy trình thiết kế

1. Xác định vị trí dock: 2 dock nhập, 2 dock xuất, mỗi dock rộng 12 m.
2. Phân vùng:
3. Zone 1 (Fast‑moving): Gần dock xuất, 2,500 pallet.
4. Zone 2 (Slow‑moving): Trung tâm kho, 5,000 pallet.
5. Zone 3 (Cold storage): 1,500 pallet, nhiệt độ 5°C.
6. Hệ thống racking:
7. Selective pallet rack cho Zone 1 (độ cao 6 tầng).
8. Drive‑in rack cho Zone 2 (độ cao 8 tầng, mật độ cao).
9. Cold‑room rack có hệ thống cách nhiệt cho Zone 3.
10. Hành lang:
11. Main aisles 4.5 m (xe forklift điện).
12. Secondary aisles 2.5 m (robot picking).
13. Khu vực hỗ trợ: Văn phòng, phòng nghỉ, khu bảo trì, phòng PCCC.

5.3. Kết quả mô phỏng

• Travel distance trung bình giảm 22% so với layout cũ.
• Pick rate tăng từ 150 pallet/giờ lên 210 pallet/giờ.
• Thời gian chuẩn bị đơn hàng giảm 30%.
• ROI dự kiến 20 tháng.

6. Công cụ hỗ trợ vẽ layout kho

Công cụ	Đặc điểm	Phù hợp cho
AutoCAD	Độ chính xác cao, hỗ trợ 2D/3D	Kỹ sư thiết kế chuyên nghiệp
SketchUp	Dễ học, mô hình 3D trực quan	Nhà quản lý kho, nhân viên không chuyên
SmartDraw	Template sẵn có cho kho	Doanh nghiệp vừa và nhỏ
FlexSim	Mô phỏng luồng vật liệu	Phân tích KPI, tối ưu hoá
WMS tích hợp CAD (ví dụ: Manhattan, SAP EWM)	Đồng bộ dữ liệu lưu trữ	Doanh nghiệp đa quốc gia

7. Các bước kiểm tra và bảo trì layout sau khi triển khai

1. Kiểm tra độ chính xác: So sánh thực tế với bản vẽ, điều chỉnh nếu có sai lệch.
2. Đánh giá KPI hàng tháng: Đo lường throughput, thời gian pick, độ chính xác đơn hàng.
3. Kiểm tra an toàn: Định kỳ kiểm tra khoảng cách an toàn, hệ thống PCCC, biển báo.
4. Cập nhật layout: Khi thêm SKU mới, thay đổi quy trình, hoặc mở rộng kho, cần cập nhật bản vẽ và hệ thống WMS.
5. Đào tạo nhân viên: Đảm bảo mọi người hiểu layout, vị trí zone, quy trình di chuyển.

8. Kết luận

Việc vẽ layout kho không chỉ là công việc kỹ thuật mà còn là quá trình chiến lược, đòi hỏi sự hiểu biết sâu rộng về loại hàng hoá, quy trình vận hành, công nghệ hỗ trợ và các quy định an toàn. Bằng cách tuân thủ các bước từ thu thập dữ liệu, lựa chọn mô hình, vẽ sơ đồ khối, tính toán chi tiết, mô phỏng và tối ưu hoá, doanh nghiệp có thể đạt được:

• Tối đa hoá sử dụng không gian, giảm chi phí thuê mặt bằng.
• Rút ngắn thời gian di chuyển, tăng năng suất lao động.
• Giảm lỗi tồn kho, nâng cao độ chính xác trong giao nhận.
• Đảm bảo an toàn, giảm rủi ro tai nạn và vi phạm pháp luật.
• Tối ưu chi phí đầu tư, đạt ROI nhanh chóng.

Hãy bắt đầu từ việc xây dựng bản vẽ layout chuẩn ngay hôm nay, kết hợp với hệ thống WMS hiện đại và công nghệ tự động, để biến kho của bạn thành một trung tâm logistic thông minh, linh hoạt và bền vững trong thời đại 4.0.
