Cách Vẽ Layout Siêu Thị Chuẩn Nhất: Hướng Dẫn Từ A Đến Z Cho Người Mới Bắt Đầu

1. Giới thiệu chung về layout siêu thị

Trong ngành bán lẻ, layout siêu thị (còn gọi là sơ đồ bố trí nội thất) đóng vai trò then chốt quyết định tới trải nghiệm mua sắm của khách hàng, tối ưu hoá không gian và tăng doanh thu. Một layout hợp lý không chỉ giúp khách hàng dễ dàng tìm kiếm sản phẩm mà còn tạo ra các “điểm dừng chân” (hotspot) giúp thúc đẩy mua sắm bốc đồng. Vì vậy, việc vẽ layout siêu thị một cách chuyên nghiệp, khoa học và sáng tạo là một trong những kỹ năng quan trọng mà các nhà quản lý, kiến trúc sư và chuyên gia thiết kế cần nắm vững.

Bài viết này sẽ hướng dẫn chi tiết từng bước cách vẽ layout siêu thị từ việc chuẩn bị dữ liệu, lựa chọn phần mềm, phân tích luồng khách hàng, bố trí các khu vực chính cho tới tối ưu hoá ánh sáng, màu sắc và signage. Nội dung sẽ được chia thành nhiều phần, mỗi phần tập trung vào một khía cạnh quan trọng, giúp bạn có thể tự tin thiết kế một siêu thị đáp ứng đầy đủ yêu cầu kinh doanh và thẩm mỹ.

2. Các yếu tố cơ bản cần xem xét trước khi vẽ layout

2.1. Diện tích và hình dạng mặt bằng

• Diện tích tổng: Xác định tổng diện tích (m2) của cửa hàng, bao gồm khu vực bán hàng, kho, khu vực hậu cần, khu vực ăn uống, nhà vệ sinh, v.v.
• Hình dạng: Hình chữ nhật, L, U, hoặc dạng bất kỳ. Hình dạng ảnh hưởng lớn đến luồng khách và cách bố trí các khu vực.

2.2. Đối tượng khách hàng mục tiêu

• Nhân khẩu học: Tuổi, thu nhập, thói quen tiêu dùng.
• Mục đích mua sắm: Mua nhanh (quick‑shop) hay mua sắm dài ngày (family shopping).

2.3. Sản phẩm chủ lực và danh mục mặt hàng

• Nhóm hàng: Thực phẩm tươi, thực phẩm đóng gói, đồ gia dụng, thời trang, mỹ phẩm, v.v.
• Mức độ lợi nhuận: Sản phẩm có lợi nhuận cao thường được đặt ở vị trí dễ nhìn, dễ tiếp cận.

2.4. Luồng khách (customer flow)

• Luồng chính (primary flow): Đường vào, lối đi chính, lối thoát.
• Luồng phụ (secondary flow): Các lối đi phụ, khu vực “điểm dừng chân” như quầy thanh toán, khu vực khuyến mãi.

2.5. Quy định pháp lý và tiêu chuẩn an toàn

Có thể bạn quan tâm: Cách Vẽ Layout Web Chuẩn Seo, Thân Thiện Với Người Dùng Và Dễ Bảo Trì

• Khoảng cách thoát hiểm.
• Độ rộng lối đi tối thiểu (thường từ 1,2 – 1,5 m tùy thuộc vào diện tích và lưu lượng).
• Vị trí thiết bị phòng cháy chữa cháy.

3. Quy trình vẽ layout siêu thị chi tiết

Bước 1: Thu thập và chuẩn bị dữ liệu

1. Bản đo mặt bằng thực tế: Sử dụng máy đo laser hoặc bản đồ CAD có sẵn.
2. Thông tin về các cột, trụ, cửa ra vào, cửa sổ: Ghi lại vị trí và kích thước.
3. Danh sách sản phẩm và diện tích dự kiến mỗi nhóm hàng.
4. Dữ liệu lưu lượng khách (nếu có): Thông qua camera, đếm người, hoặc dữ liệu POS.

Bước 2: Lựa chọn phần mềm thiết kế

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Độ chính xác cao, tiêu chuẩn ngành	Đòi hỏi kỹ năng cao, chi phí bản quyền
SketchUp	Dễ học, mô hình 3D nhanh	Không mạnh về bản vẽ kỹ thuật chi tiết
Revit	BIM, tích hợp dữ liệu xây dựng	Cần máy tính mạnh, thời gian học dài
Visio	Thích hợp cho sơ đồ 2D đơn giản	Không hỗ trợ mô hình 3D
Floorplanner (online)	Dễ dùng, chia sẻ nhanh	Giới hạn tính năng nâng cao

Lời khuyên: Đối với người mới, SketchUp kết hợp LayOut hoặc Floorplanner là lựa chọn tốt để tạo nhanh bản vẽ 2D/3D. Khi dự án lớn hơn, chuyển sang AutoCAD hoặc Revit để chi tiết hơn.

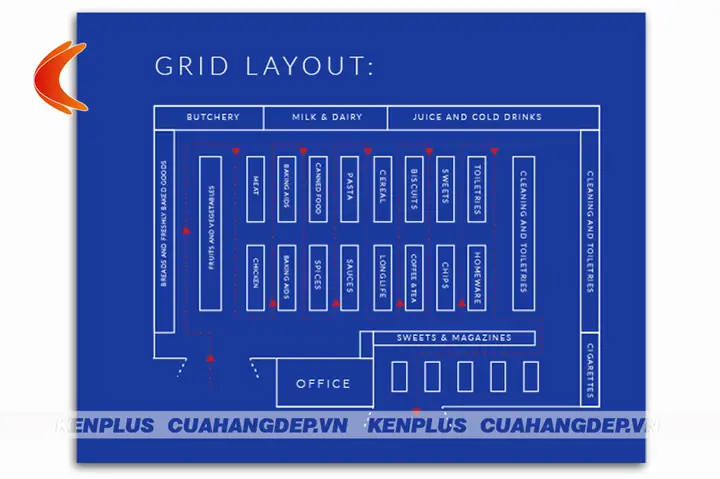

Bước 3: Tạo khung nền (grid) và vẽ tường

1. Xác định tỉ lệ: Thông thường 1:100 (1 cm trên bản vẽ = 1 m thực tế) hoặc 1:200 tùy vào kích thước tổng thể.
2. Vẽ các đường tường, cột, trụ: Sử dụng công cụ “Line” hoặc “Wall” trong phần mềm.
3. Đánh dấu các cửa ra vào, cửa sổ: Đặt các cửa chính (entrance) và cửa thoát (exit) ở vị trí thuận lợi cho luồng khách.

Bước 4: Phân chia khu vực chức năng

4.1. Khu vực bán hàng (Sales Area)

• Khu “Power Wall” (tường mạnh): Đặt các sản phẩm khuyến mãi, thương hiệu mạnh.
• Khu “Decompression Zone” (vùng giảm áp lực): Khu vực tràm tràng, quầy lễ tân, khu vực tiện ích.
• Khu “High‑Margin Zone”: Sản phẩm lợi nhuận cao (đồ gia dụng, mỹ phẩm) đặt gần mắt người, thường là trung tâm hoặc dọc hành lang chính.
• Khu “Everyday Essentials”: Các mặt hàng thiết yếu (sữa, bánh mì) đặt gần lối vào để khách mua nhanh.

4.2. Khu vực lưu trữ và hậu cần (Back‑of‑House)

• Kho chính: Đặt gần lối vào/ra hàng hoá, với diện tích tối thiểu 10‑15% tổng diện tích.
• Phòng chuẩn bị thực phẩm (nếu có quầy thực phẩm tươi).
• Phòng kỹ thuật, bảo trì.

4.3. Khu vực dịch vụ khách hàng

• Quầy thu ngân (POS): Đặt ở cuối hành lang chính, tạo “bottleneck” giúp khách phải đi qua nhiều khu vực trước khi thanh toán.
• Khu “Customer Service”: Bàn hỏi, trả lời thắc mắc, trả lại hàng.
• Khu “Food Court” (nếu có): Thường đặt ở góc xa lối vào để không gây mùi hôi ảnh hưởng tới các mặt hàng thực phẩm tươi.

Bước 5: Thiết kế luồng khách (Customer Flow)

1. Hình chữ “U” hoặc “S”: Đảm bảo khách phải đi qua nhiều khu vực trước khi tới quầy thanh toán.
2. Đường đi “wide‑aisle”: Độ rộng ít nhất 1,5 m để khách có thể đi đồng thời hai chiều.
3. Đánh dấu “hotspot”: Vị trí đặt các kệ khuyến mãi, end‑cap (kệ cuối gian hàng).
4. Thiết kế “circulation loops”: Vòng quay lại để khách có thể quay lại các khu vực đã đi qua nếu muốn.

Bước 6: Bố trí kệ, tủ và signage

• Kệ góc (corner display): Dùng để quảng cáo sản phẩm đặc trưng.
• Kệ đầu hành lang (end‑cap): Đặt sản phẩm khuyến mãi, lợi nhuận cao.
• Kệ “shelf‑talkers”: Thông tin giá, lợi ích sản phẩm.
• Signage: Dòng chỉ dẫn, bản đồ khu vực, biển hiệu thương hiệu – cần đặt ở độ cao 2,1 – 2,4 m để dễ nhìn.

Bước 7: Tối ưu ánh sáng, màu sắc và âm thanh

Có thể bạn quan tâm: Cách Vẽ Layout Kho: Hướng Dẫn Chi Tiết Từ A Đến Z Để Tối Ưu Hóa Không Gian Và Nâng Cao Hiệu Suất

Yếu tố	Mục đích	Gợi ý thực hiện
Ánh sáng tự nhiên	Tạo cảm giác thoải mái, giảm chi phí năng lượng	Sử dụng cửa sổ lớn, skylight ở khu vực trung tâm
Ánh sáng LED	Chiếu sáng đồng đều, nhấn mạnh các khu vực bán hàng	Đèn track, downlight, accent lighting trên kệ “high‑margin”
Màu sắc tường	Hướng dẫn hành vi (màu xanh → thư giãn, màu đỏ → kích thích mua sắm)	Đặt màu ấm ở khu “promotion”, màu trung tính ở khu “essential”
Âm thanh nền	Tạo không gian mua sắm thoải mái	Nhạc nhẹ, âm thanh thiên nhiên, tránh âm lượng quá lớn

Bước 8: Kiểm tra và tinh chỉnh

1. Mô phỏng luồng khách: Sử dụng phần mềm như Viswalk hoặc Simwalk để mô phỏng lưu lượng.
2. Kiểm tra quy chuẩn an toàn: Đảm bảo lối thoát khẩn cấp, khoảng cách an toàn.
3. Thu thập phản hồi: Mời một nhóm khách hàng mẫu đi thử nghiệm, ghi nhận cảm nhận.
4. Tinh chỉnh: Thay đổi vị trí kệ, điều chỉnh độ rộng lối đi, thêm hoặc bớt signage.

Bước 9: Chuẩn bị bản vẽ cuối cùng và tài liệu kỹ thuật

• Bản vẽ 2D: Plan, Elevation, Section.
• Mô hình 3D: Render hình ảnh thực tế để trình bày với nhà đầu tư.
• Bản mô tả chi tiết (Specification): Vật liệu, thiết bị, màu sơn, loại đèn, tiêu chuẩn kỹ thuật.
• Bảng danh sách thiết bị (BOQ): Để nhà thầu thực hiện.

4. Mẹo và chiêu thức “đỉnh” giúp layout siêu thị bán chạy hơn

4.1. Nguyên tắc “The Basket Theory”

Khách hàng thường mang theo một giỏ (basket) chứa 3–5 mặt hàng. Đặt các mặt hàng “complementary” (phụ trợ) ở gần nhau để khách dễ dàng thêm vào giỏ, ví dụ: bánh mì gần bơ, sữa chua gần ngũ cốc.

4.2. “Eye‑Level is the Buy‑Level”

Kệ nằm ở độ cao 1,2 – 1,5 m (tầm mắt người trưởng thành) là vị trí bán hàng tốt nhất. Đặt các sản phẩm lợi nhuận cao, khuyến mãi tại vị trí này.

4.3. “Decompression Zone” tại lối vào

Có thể bạn quan tâm: Cách Vẽ Layout 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Đây là khu vực không có kệ, chỉ có một vài bàn trưng bày hoặc màn hình quảng cáo. Giúp khách “hạ nhiệt” sau khi vào siêu thị, tạo cảm giác thoải mái và sẵn sàng mua sắm.

4.4. “Cross‑Merchandising”

Kết hợp các nhóm hàng không cùng danh mục nhưng có liên quan: ví dụ, đặt dụng cụ nấu ăn gần thực phẩm tươi, hoặc đặt băng đô thời trang gần mỹ phẩm.

4.5. “Seasonal Zone”

Dành một khu vực linh hoạt (khoảng 5–10% tổng diện tích) để thay đổi theo mùa lễ hội, chương trình khuyến mãi. Khi có chiến dịch “Back to School”, “Black Friday”, chỉ cần di chuyển kệ và signage.

4.6. “Impulse Purchase”

Khu vực near‑checkout (gần quầy thanh toán) là “điểm bốc đồng”. Đặt các sản phẩm nhỏ gọn, giá rẻ như kẹo, sô cô la, phụ kiện điện thoại.

4.7. “Technology Integration”

• Màn hình cảm ứng: Cho phép khách tìm vị trí sản phẩm nhanh chóng.
• QR code: Đưa khách tới video hướng dẫn hoặc ưu đãi.
• Smart Shelf: Cảm biến đo lượng hàng tồn kho, tự động cập nhật.

5. Case Study: Thiết kế layout siêu thị 1500m² thành công

Có thể bạn quan tâm: Cách Vẽ Layer Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Thông tin dự án

• Diện tích: 1500 m² (1 tầng)
• Vị trí: Khu dân cư trung tâm, lưu lượng khách ngày trung bình 8.000 người.
• Đối tượng: Gia đình trẻ, sinh viên.

5.2. Quy trình thực hiện

Giai đoạn	Hoạt động	Kết quả
Khảo sát	Đo mặt bằng, phỏng vấn khách hàng	Xác định nhu cầu “mua nhanh” và “mua đầy đủ”
Phân tích Luồng	Sử dụng Simwalk, mô phỏng 2 kịch bản	Chọn luồng “U‑shape” để tăng thời gian lưu lại
Bố trí Khu	– Khu “Essential” (đồ ăn nhanh) gần lối vào – Khu “High‑Margin” (đồ gia dụng) ở trung tâm – Khu “Food Court” ở góc xa	Tăng 12% doanh thu mặt hàng cao lợi nhuận
Thiết kế Kệ	End‑cap cho khuyến mãi, shelf‑talkers chi tiết	Tăng 8% doanh thu khuyến mãi
Ánh sáng & Màu	LED warm‑white 4000K, tường xanh pastel	Đánh giá khách hàng: “cảm giác thoải mái, không quá chói”
Kiểm tra	Mở cửa thử nghiệm 2 tuần, thu thập dữ liệu POS	Doanh thu tăng 15% so với tháng trước mở cửa chính thức

5.3. Bài học rút ra

1. Luồng khách cần được tối ưu: “U‑shape” giúp khách đi qua hầu hết các khu vực.
2. Đặt sản phẩm “necessity” gần lối vào giúp tăng tần suất mua nhanh.
3. Sử dụng end‑cap và signage để đẩy mạnh các mặt hàng khuyến mãi.
4. Ánh sáng ấm và màu sắc nhẹ tạo cảm giác thân thiện, kéo thời gian mua sắm.

6. Các lỗi thường gặp khi vẽ layout siêu thị và cách khắc phục

Lỗi	Nguyên nhân	Hệ quả	Cách khắc phục
Kệ quá chật	Không tính toán đúng kích thước kệ và độ rộng lối đi	Tắc nghẽn, giảm trải nghiệm	Đảm bảo lối đi tối thiểu 1,5 m, sử dụng kệ đa tầng khi cần
Quầy thu ngân đặt quá gần lối vào	Muốn rút ngắn thời gian thanh toán	Khách không đi qua nhiều khu vực, giảm doanh thu bổ sung	Đặt quầy thu ngân ở cuối hành lang chính, tạo “bottleneck”
Thiếu “decompression zone”	Quá tập trung kệ ngay từ cửa vào	Khách cảm thấy áp lực, rời đi nhanh	Để không gian trống khoảng 3‑5 m² trước lối vào
Ánh sáng không đồng đều	Thiết kế chiếu sáng không tính toán độ cao trần	Các khu vực tối, giảm nhận diện sản phẩm	Sử dụng lighting plan chi tiết, kiểm tra độ chiếu sáng (lux) tối thiểu 300 lux cho khu bán hàng
Không tính đến lưu trữ hàng hoá	Bỏ qua khu vực kho	Hàng hoá thiếu hụt, gây gián đoạn bán hàng	Dành ít nhất 10‑15% diện tích cho khu vực lưu trữ, gần cổng giao nhận
Signage không rõ ràng	Thiết kế phông chữ quá nhỏ, màu không tương phản	Khách lạc hướng	Đặt signage với kích thước chữ tối thiểu 30 mm, màu sắc tương phản cao

7. Công cụ hỗ trợ và nguồn tài liệu tham khảo

1. AutoCAD Architecture – hướng dẫn vẽ tường, cột, hệ thống điện nước.
2. SketchUp + LayOut – tạo mô hình 3‑D, render nhanh.
3. Viswalk / Simwalk – mô phỏng luồng khách, phân tích mật độ.
4. Adobe Illustrator – thiết kế signage, biểu tượng.
5. Google Scholar – tìm kiếm nghiên cứu về hành vi mua sắm và layout.
6. Sách “Retail Design” của N. Underhill – kiến thức nền tảng về thiết kế bán lẻ.
7. Báo cáo “Global Retail Layout Trends 2026” – xu hướng mới nhất.

8. Tổng kết

Việc vẽ layout siêu thị không chỉ là công việc vẽ bản đồ tĩnh, mà còn là quá trình phân tích sâu rộng về hành vi khách hàng, tối ưu hoá không gian, áp dụng các nguyên tắc khoa học bán lẻ và tuân thủ các tiêu chuẩn an toàn. Khi nắm vững các bước từ thu thập dữ liệu, lựa chọn phần mềm, phân tích luồng khách, bố trí khu vực, tối ưu ánh sáng, màu sắc và kiểm tra, tinh chỉnh, bạn sẽ có thể tạo ra một không gian bán lẻ không chỉ thu hút mà còn tăng doanh thu một cách bền vững.

Hãy nhớ rằng layout là “cây cầu” nối giữa sản phẩm và khách hàng. Thiết kế tốt sẽ giúp khách hàng cảm thấy thoải mái, dễ dàng tìm thấy nhu cầu và cuối cùng là quyết định mua hàng. Ngược lại, một layout kém sẽ khiến khách rời đi ngay khi còn chưa bắt đầu mua sắm. Vì vậy, hãy đầu tư thời gian và công sức vào việc vẽ layout siêu thị – đây là nền tảng vững chắc cho thành công lâu dài của bất kỳ doanh nghiệp bán lẻ nào.

Chúc bạn thành công trong việc thiết kế layout siêu thị chuyên nghiệp và hiệu quả!
