Công thức Lewis, còn được gọi là sơ đồ Lewis, là một trong những công cụ quan trọng nhất trong hoá học để mô tả cách các nguyên tử trong một phân tử hoặc ion liên kết với nhau bằng cách chia sẻ các electron hoá trị. Được đặt theo tên của nhà hoá học người Mỹ Gilbert N. Lewis, công thức này giúp chúng ta hình dung được cấu trúc electron của các phân tử, từ đó dự đoán tính chất hoá học, tính bền vững và phản ứng của chúng.
1.1 Lịch sử và tầm quan trọng
Năm 1916, Gilbert N. Lewis công bố bài báo “The Atom and the Molecule”, trong đó ông giới thiệu khái niệm electron hoá trị và cách chúng được chia sẻ để tạo thành liên kết hoá học. Kể từ đó, công thức Lewis đã trở thành nền tảng cho nhiều lý thuyết hoá học hiện đại, bao gồm lý thuyết cấu trúc phân tử, lý thuyết liên kết cộng hợp và thậm chí là tính toán hoá học lượng tử.
1.2 Ứng dụng thực tiễn
Dự đoán hình dạng phân tử: Dựa trên số cặp electron quanh nguyên tử trung tâm, chúng ta có thể áp dụng quy tắc VSEPR (Valence Shell Electron Pair Repulsion) để xác định hình dạng ba‑dimensional của phân tử.
Giải thích tính chất vật lý‑hóa: Nhiệt độ sôi, điểm nóng chảy, độ tan, tính dẫn điện… đều liên quan mật thiết đến cấu trúc electron.
Dự đoán phản ứng hoá học: Việc biết được các electron tự do, liên kết đôi, ba… giúp xác định vị trí phản ứng (nucleophilic, electrophilic) và dự đoán sản phẩm.
Hỗ trợ trong thiết kế thuốc và vật liệu mới: Các nhà khoa học dùng công thức Lewis để mô phỏng tương tác giữa thuốc và mục tiêu sinh học, hoặc để tối ưu cấu trúc vật liệu.
2. Nguyên tắc cơ bản khi vẽ công thức Lewis
2.1 Xác định tổng số electron hoá trị (valence electrons)
Bước 1: Xác định số electron hoá trị của mỗi nguyên tử trong công thức hoá học. Thông thường, nhóm (hoặc cột) trong Bảng tuần hoàn cho biết số electron hoá trị:
Nhóm 1 (nhóm kiềm): 1 electron
Nhóm 2 (nhóm kiềm thổ): 2 electron
Nhóm 13–18 (trừ các khí hiếm): 3‑8 electron tương ứng.
Bước 2: Nhân số electron hoá trị của mỗi nguyên tử với số lượng nguyên tử tương ứng, rồi cộng lại để có tổng số electron hoá trị của phân tử hoặc ion.
Bước 3 (đối với ion): Nếu là ion âm (anion), cộng thêm electron bằng trị số âm của ion; nếu là ion dương (cation), trừ đi electron tương ứng.
Ví dụ: Đối với CO₂ (carbon dioxide):
– C (nhóm 14) có 4 electron hoá trị.
– O (nhóm 16) có 6 electron hoá trị, nhưng có 2 nguyên tử O → 2 × 6 = 12.
– Tổng = 4 + 12 = 16 electron hoá trị.
Cách Vẽ Lewis
Có thể bạn quan tâm: Cách Vẽ Layout Chuẩn Cho Website: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
2.2 Chọn nguyên tử trung tâm
Nguyên tắc chung: Nguyên tử ít điện âm nhất (trừ H) thường là trung tâm, vì nó dễ chia sẻ electron hơn.
Lưu ý: H (hydrogen) và He (helium) không phải là nguyên tử trung tâm vì chúng chỉ có một lớp electron duy nhất và chỉ tạo một liên kết.
Trường hợp đặc biệt: Khi có nhiều nguyên tử cùng điện âm, thường chọn nguyên tử có khả năng mở rộng lớp electron (như P, S, Cl…) làm trung tâm.
2.3 Vẽ khung xương (skeletal structure)
Đặt nguyên tử trung tâm và vẽ các liên kết đơn (–) tới các nguyên tử xung quanh.
Đối với các nguyên tử không phải trung tâm, nếu có khả năng tạo nhiều liên kết hơn (ví dụ O, N, S), ta sẽ cân nhắc thêm liên kết đôi hoặc ba sau.
2.4 Phân phối electron còn lại thành các cặp tự do (lone pairs)
Bước 1: Đếm số electron đã dùng để tạo các liên kết đơn (mỗi liên kết đơn chiếm 2 electron).
Bước 2: Trừ số electron đã dùng khỏi tổng số electron hoá trị, còn lại sẽ được đặt thành các cặp electron tự do trên các nguyên tử.
Bước 3: Đặt các cặp electron tự do sao cho mỗi nguyên tử (ngoại trừ H) đạt được cấu hình bão hòa (8 electron trong lớp vỏ ngoài) – quy tắc octet. Tuy nhiên, có ngoại lệ:
Hydrogen: chỉ cần 2 electron (đúng quy tắc duet).
Các nguyên tử trong chu kỳ thứ ba trở lên (P, S, Cl…): có thể mở rộng octet lên 10, 12, 14 electron.
2.5 Kiểm tra và điều chỉnh (nếu cần)
Kiểm tra octet: Đảm bảo mọi nguyên tử (trừ H) đều có 8 electron vòng quanh. Nếu không, di chuyển electron từ cặp tự do sang liên kết để tạo liên kết đôi hoặc ba.
Kiểm tra tổng điện tích: Đối với ion, tổng điện tích phải bằng điện tích của ion (ví dụ: SO₄²⁻ phải có tổng -2).
Đảm bảo tính hợp lý: Không nên tạo liên kết ba cho nguyên tử như O, N (trừ khi là ion oxyanion như NO₃⁻) vì chúng thường không ổn định.
3. Các bước cụ thể vẽ công thức Lewis – Ví dụ thực hành
3.1 Ví dụ 1: Vẽ Lewis cho H₂O (nước)
Xác định electron hoá trị:
H: 1 × 2 = 2
O: 6
Tổng = 8 electron.
Chọn nguyên tử trung tâm: O (ít điện âm hơn H).
Vẽ khung xương: O ở trung tâm, hai H liên kết đơn: H–O–H.
Phân phối electron còn lại: Đã dùng 4 electron cho 2 liên kết đơn. Còn lại 4 electron → 2 cặp tự do trên O.
Kiểm tra: O có 2 liên kết (4 electron) + 2 cặp tự do (4 electron) = 8 electron → hợp lệ. H mỗi nguyên tử có 2 electron (đúng duet).
Kết quả:
H |
H—O | H
(Thực tế, các cặp electron tự do được biểu diễn dưới dạng dấu “:”.)
3.2 Ví dụ 2: Vẽ Lewis cho CO₂ (carbon dioxide)
Cách Vẽ Lewis
Có thể bạn quan tâm: Cách Vẽ Law: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
Electron hoá trị: C = 4, O = 6×2 = 12 → Tổng = 16.
Nguyên tử trung tâm: C.
Khung xương: O=C=O (hai liên kết đôi dự kiến).
Giả thiết ban đầu: Đặt 2 liên kết đơn → dùng 4 electron, còn 12 electron.
Phân phối cặp tự do: Đặt 6 electron (3 cặp) lên mỗi O → mỗi O có 6 electron tự do + 2 electron trong liên kết đơn = 8 (đủ). C còn lại 4 electron trong liên kết đơn → không đủ octet (chỉ 4).
Điều chỉnh: Chuyển một cặp electron tự do từ mỗi O thành liên kết đôi với C → tạo 2 liên kết đôi.
Kiểm tra: Mỗi O có 2 liên kết đôi (4 electron) + 2 cặp tự do (4 electron) = 8. C có 2 liên kết đôi (4 electron) ×2 = 8.
Kết quả:
O=C=O
(Những cặp electron tự do được biểu diễn dưới dạng “:”.)

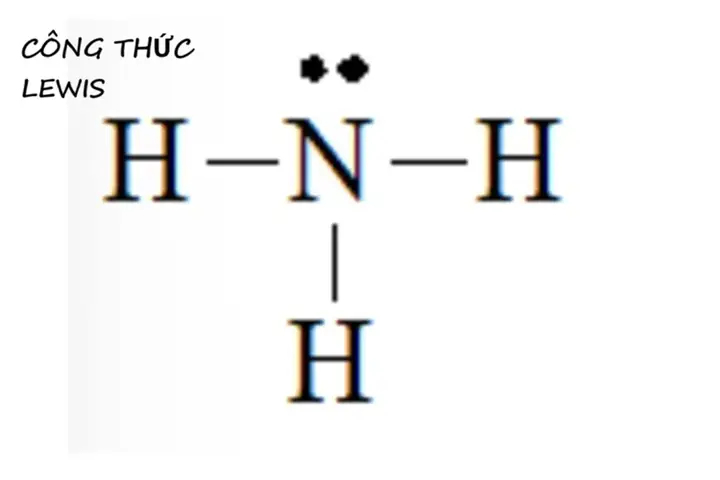

3.3 Ví dụ 3: Vẽ Lewis cho NH₃ (ammonia)
Electron hoá trị: N = 5, H = 1×3 = 3 → Tổng = 8.
Nguyên tử trung tâm: N.
Khung xương: H–N–H, còn một H gắn ở vị trí còn lại.
Liên kết: 3 liên kết đơn → dùng 6 electron, còn 2 electron.
Cặp tự do: Đặt 2 electron (1 cặp) trên N.
Kiểm tra: N có 3 liên kết (6 electron) + 1 cặp tự do (2 electron) = 8 → hợp lệ.
Kết quả:
H |
H—N—H | (lone pair)
3.4 Ví dụ 4: Vẽ Lewis cho SO₄²⁻ (sulfate ion)
Electron hoá trị: S = 6, O = 6×4 = 24 → Tổng = 30. Vì là ion -2, cộng thêm 2 electron → 32 electron.
Nguyên tử trung tâm: S.
Khung xương: S ở trung tâm, bốn O xung quanh, mỗi O liên kết đơn ban đầu.
Liên kết đơn: 4 liên kết đơn → dùng 8 electron, còn 24.
Cặp tự do ban đầu: Đặt 6 electron (3 cặp) trên mỗi O → 24 electron đã dùng hết. S không còn electron.
Kiểm tra octet: Các O có 2 liên kết đơn + 3 cặp tự do = 8 electron → ổn. S chỉ có 4 liên kết đơn → 8 electron, nhưng ion có điện tích -2, cần cân bằng.
Điều chỉnh: Đối với ion sulfate, thực tế S có thể mở rộng octet (do ở chu kỳ thứ ba) và tạo hai liên kết đôi. Di chuyển một cặp tự do từ hai O sang S để tạo 2 liên kết đôi.
Kết quả cuối cùng:
Hai O có liên kết đôi với S và 2 cặp tự do.
Hai O còn lại giữ liên kết đơn và 3 cặp tự do.
Tổng điện tích: Hai O mang -1 mỗi (do còn một liên kết đơn), hai O còn lại trung tính → tổng -2, đúng với ion.
O ||
O—S—O⁻ || O⁻
(Trong công thức thực tế, thường dùng ký hiệu “SO₄²⁻” với các liên kết đôi và đơn được thể hiện bằng các đường gạch.)
4. Các quy tắc và lưu ý quan trọng
4.1 Quy tắc octet và duet
Octet: Hầu hết các nguyên tử (C, N, O, F…) muốn có 8 electron trong lớp vỏ ngoài để đạt cấu hình khí hiếm.
Duet: Hydrogen và helium chỉ cần 2 electron (đủ băng tròn).
4.2 Nguyên tử có khả năng mở rộng octet
Nguyên tử thuộc chu kỳ 3 trở lên (P, S, Cl, Br, I…) có các d‑orbital trống, cho phép chúng chứa hơn 8 electron.
Ví dụ: PCl₅ (phosphorus pentachloride) có 10 electron quanh P.
4.3 Nguyên tử có electron không đầy (radical)
Cách Vẽ Lewis
Có thể bạn quan tâm: Cách Vẽ Lauriel: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
Khi tổng số electron hoá trị là lẻ, sẽ tạo ra radical (nguyên tử hoặc ion có electron không ghép đôi). Ví dụ: NO (nitric oxide) có 11 electron hoá trị → một electron tự do → radical.
4.4 Các ngoại lệ và trường hợp đặc biệt
Phân tử/ Ion
Điểm đặc biệt
Ghi chú
BF₃
Bốn nguyên tử F, B chỉ có 6 electron
B không đạt octet, nhưng ổn vì B là nguyên tử nhóm 13.
SO₃
S có 12 electron (trở thành liên kết ba)
S mở rộng octet.
NO₃⁻
N ở trung tâm, ba O, một liên kết đôi, hai liên kết đơn
N có 8 electron, O có octet.
XeF₄
Xe (khí hiếm) mở rộng octet, có 12 electron
Xe có 4 cặp tự do, hình dạng phẳng vuông.
ClO₄⁻
Cl mở rộng octet, 4 liên kết đôi
Độ ổn định cao, thường tồn tại dưới dạng ion perchlorate.
4.5 Khi nào sử dụng ký hiệu “dot” (·) vs “line”
Dấu chấm (·) thường dùng để biểu diễn electron riêng lẻ (radical) hoặc để nhấn mạnh electron không ghép đôi.
Đường thẳng (–) biểu thị liên kết hoá học:
Đơn (–) = 2 electron,
Đôi (=) = 4 electron,
Ba (≡) = 6 electron.
5. Ứng dụng của công thức Lewis trong dự đoán hình dạng phân tử (VSEPR)
5.1 Nguyên tắc VSEPR
Các cặp electron (liên kết và tự do) xung đột nhau và cố gắng tối đa hoá khoảng cách giữa chúng.
Số cặp electron xung quanh nguyên tử trung tâm quyết định hình dạng:
Số cặp electron
Hình dạng (không tính cặp tự do)
Hình dạng thực tế (có cặp tự do)
2
Trực thẳng
Trực thẳng
3
Tam giác phẳng
Góc < 120° nếu có cặp tự do
4
Tứ diện
Góc < 109.5° nếu có cặp tự do
5
Trigonal bipyramidal
Góc < 120°, 90° nếu có cặp tự do
6
Octahedral
Góc < 90° nếu có cặp tự do
5.2 Ví dụ áp dụng VSEPR
NH₃: 4 cặp electron (3 liên kết, 1 tự do) → hình dạng tứ diện bị bóp, góc H‑N‑H ≈ 107°.
CH₄: 4 cặp liên kết, không có cặp tự do → hình dạng tứ diện hoàn hảo, góc 109.5°.
SF₆: 6 liên kết, không có cặp tự do → dạng octahedral, góc 90°.
6. Thực hành nâng cao: Vẽ Lewis cho các hợp chất phức tạp
6.1 Vẽ Lewis cho C₆H₆ (benzene)
Cách Vẽ Lewis
Có thể bạn quan tâm: Cách Vẽ Kính: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
Electron hoá trị: C (4) ×6 = 24, H (1) ×6 = 6 → Tổng = 30.
Cấu trúc: Benzene là vòng thẳng, mỗi C liên kết với hai C lân cận và một H.
Liên kết: Đặt các liên kết đơn và đôi xen kẽ để đạt 30 electron.
Kết quả: Mỗi C có một liên kết đơn với H, một liên kết đôi và một liên kết đơn với C khác → cấu trúc vòng có ba liên kết đôi (các vòng tròn biểu diễn cho các electron pi chung).
C C / \ / \ H C H \ / \ / C C
(Thực tế, thường dùng vòng tròn bên trong để biểu thị các electron pi delocalized.)
6.2 Vẽ Lewis cho Cu(NH₃)₄²⁺ (tetraamminecopper(II) ion)
Xác định electron d‑orbital của Cu²⁺: Cu (Z=29) → electron d⁹, nhưng trong ion Cu²⁺ mất 2 electron → d⁹.
Mỗi NH₃ là ligand sigma‑donor, cung cấp một cặp electron.
4 NH₃ ×2 = 8 electron.
Cấu trúc phối trí: Cu²⁺ trung tâm, 4 ligand tạo dạng tetrahedral hoặc square planar (do Cu²⁺ thường có cấu trúc square planar).
Vẽ: Đặt Cu ở trung tâm, bốn NH₃ xung quanh, mỗi NH₃ liên kết đơn với Cu. Không cần vẽ electron d‑orbital chi tiết trong công thức Lewis thông thường, nhưng có thể ghi chú “d⁹”.
6.3 Vẽ Lewis cho CO₃²⁻ (carbonate ion)
Electron hoá trị: C = 4, O = 6×3 = 18 → Tổng = 22, cộng 2 electron vì ion -2 → 24.
Nguyên tử trung tâm: C.
Khung xương: C ở trung tâm, ba O xung quanh, mỗi O liên kết đơn ban đầu → dùng 6 electron, còn 18.
Cặp tự do: Đặt 6 electron (3 cặp) lên mỗi O → dùng hết 18.
Kiểm tra octet: C chỉ có 3 liên kết đơn (6 electron) → không đủ. Di chuyển một cặp electron từ hai O sang C để tạo 2 liên kết đôi.
Kết quả: Hai O có liên kết đôi, một O giữ liên kết đơn và mang -1 điện tích.
O⁻ |
O=C=O
(Trong thực tế, các liên kết đôi và đơn thường được mô tả bằng ký hiệu “resonance structures” vì các electron pi delocalized.)
7. Cách vẽ Lewis trên giấy và phần mềm
7.1 Vẽ tay
Chuẩn bị giấy, bút chì, thước kẻ (nếu cần).
Bắt đầu với công thức phân tử (ví dụ: C₂H₅OH).
Xác định nguyên tử trung tâm, vẽ khung xương.
Đánh số electron hoá trị, sau đó phân phối chúng.
Kiểm tra octet, điều chỉnh nếu cần.
Ghi chú các cặp electron tự do bằng dấu “:” hoặc “··”.
Nếu có đa hình (resonance), vẽ các cấu trúc khác nhau và nối bằng mũi tên gấp đôi.
7.2 Sử dụng phần mềm
ChemDraw: Công cụ mạnh mẽ, cho phép kéo thả nguyên tử, tự động tính electron hoá trị và đề xuất cấu trúc Lewis.
MarvinSketch: Tương tự ChemDraw, hỗ trợ tính năng “Clean Up” để tự động cân bằng octet.
Avogadro: Dành cho mô phỏng 3‑D, nhưng cũng có công cụ vẽ Lewis.
Cách thực hiện nhanh:
1. Nhập công thức hoá học (ví dụ: H₂SO₄).
2. Chọn “Lewis Structure” trong menu.
3. Phần mềm sẽ tính toán và hiển thị cấu trúc, bạn có thể chỉnh sửa nếu muốn.
Cách Vẽ Lewis
8. Thông tin bổ sung: Lỗi thường gặp khi vẽ Lewis và cách khắc phục
Lỗi
Nguyên nhân
Cách khắc phục
Không đạt octet
Đặt quá ít liên kết đôi/ba
Di chuyển electron từ cặp tự do sang liên kết để tạo liên kết đôi hoặc ba.
Quá nhiều electron trên nguyên tử
Đặt quá nhiều cặp tự do sau khi đã đạt octet
Loại bỏ cặp tự do dư thừa, chuyển sang liên kết với nguyên tử khác.
Quên cộng/trừ electron cho ion
Không tính điện tích ion
Thêm (nếu anion) hoặc trừ (nếu cation) electron tương ứng trước khi vẽ.
Đặt H ở vị trí trung tâm
Không nhớ quy tắc H không làm trung tâm
Luôn để H ở đầu hoặc cuối, chỉ kết nối một liên kết.
Bỏ qua khả năng mở rộng octet
Đối với P, S, Cl,… không biết có thể dùng d‑orbitals
Kiểm tra vị trí trong bảng tuần hoàn, nếu là chu kỳ 3 trở lên, cho phép >8 electron.
9. Tổng kết
Việc vẽ công thức Lewis không chỉ là một kỹ năng cơ bản trong môn Hóa học mà còn là nền tảng để hiểu sâu hơn về cấu trúc và tính chất của các hợp chất. Từ những bước đơn giản như xác định số electron hoá trị, chọn nguyên tử trung tâm, cho tới việc điều chỉnh để đạt octet và dự đoán hình dạng bằng nguyên tắc VSEPR, mỗi bước đều góp phần tạo nên một bức tranh rõ ràng về cách các nguyên tử “nói chuyện” với nhau qua electron.
9.1 Lợi ích khi thành thạo vẽ Lewis
Hiểu sâu về phản ứng hoá học: Nhận biết vị trí “nucleophilic” và “electrophilic”.
Dự đoán tính chất vật lý‑hóa: Như độ tan, điểm sôi, tính axit‑bazơ.
Áp dụng trong nghiên cứu chuyên sâu: Thiết kế thuốc, vật liệu bán dẫn, chất xúc tác.
Giao tiếp khoa học: Trình bày ý tưởng một cách chuẩn xác, dễ hiểu cho đồng nghiệp và sinh viên.
9.2 Đề xuất thực hành
Bắt đầu với các hợp chất đơn giản (H₂O, CO₂, NH₃).
Tiến tới các ion polyatomic (NO₃⁻, SO₄²⁻).
Thử các hợp chất có khả năng mở rộng octet (PCl₅, SF₆).
Luyện tập vẽ các cấu trúc resonance (CO₃²⁻, NO₂⁻).
Sử dụng phần mềm để kiểm tra đáp án và so sánh với vẽ tay.
9.3 Tài liệu tham khảo và nguồn học thêm
Sách: “Chemistry: The Central Science” – Brown, LeMay, Bursten (Chương về liên kết hoá học).
Phần mềm: ChemDraw (phiên bản trial), Avogadro (miễn phí), MolView (trực tuyến).
Kết luận: Việc nắm vững cách vẽ Lewis là chìa khóa mở cánh cửa khám phá thế giới hoá học, từ những phản ứng trong phòng thí nghiệm tới các quá trình sinh học và công nghiệp. Hãy luyện tập thường xuyên, áp dụng vào các bài tập thực tế và không ngừng khám phá những ngoại lệ thú vị – bởi vì trong hoá học, mỗi cấu trúc đều kể một câu chuyện riêng.
