Mở Đầu
Lực đàn hồi (elastic force) là một trong những khái niệm cơ bản và quan trọng trong vật lý, đặc biệt là trong lĩnh vực cơ học chất rắn. Việc hiểu và biểu diễn lực này một cách chính xác không chỉ giúp chúng ta nắm vững các nguyên tắc vật lý mà còn hỗ trợ trong việc thiết kế, phân tích và mô phỏng các hệ thống cơ học thực tế. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức nền tảng nhất cho tới các kỹ thuật vẽ lực đàn hồi phức tạp, phù hợp cho sinh viên, giáo viên, kỹ sư và những người yêu thích khoa học.
1. Khái Niệm Cơ Bản Về Lực Đàn Hồi
1.1 Định Nghĩa
Lực đàn hồi là lực mà một vật thể (thường là một lò xo, dây căng, hoặc vật liệu đàn hồi) tạo ra để trở lại vị trí cân bằng sau khi bị kéo dài hoặc nén lại. Định luật Hooke mô tả mối quan hệ tuyến tính giữa lực và độ dãn (hoặc nén) trong phạm vi giới hạn đàn hồi:
\vec{F} = -k \cdot \vec{x}
Trong đó:
– (\vec{F}) là lực đàn hồi (đơn vị: Newton – N),
– (k) là hằng số đàn hồi (độ cứng) của vật (đơn vị: N/m),
– (\vec{x}) là độ dãn (hoặc nén) so với vị trí cân bằng (đơn vị: m),
– Dấu “–” biểu thị lực luôn hướng ngược lại với độ dãn.
1.2 Giới Hạn Đàn Hồi
Định luật Hooke chỉ áp dụng trong phạm vi đàn hồi – tức là khi vật liệu chưa bị biến dạng dẻo (plastic deformation). Khi vượt quá độ dãn tối đa (được gọi là điểm chảy), vật sẽ không trở lại vị trí ban đầu và định luật không còn áp dụng.
Có thể bạn quan tâm: Cách Vẽ Lực Phát Động: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
1.3 Các Tham Số Quan Trọng
| Tham số | Ý nghĩa | Đơn vị |
|---|---|---|
| (k) | Hằng số đàn hồi, độ cứng | N/m |
| (x) | Độ dãn (hoặc nén) so với vị trí cân bằng | m |
| (F) | Lực đàn hồi | N |
| (U) | Năng lượng tiềm năng đàn hồi | J |
| (\epsilon) | Độ biến dạng (strain) | Không đơn vị |
| (\sigma) | Ứng suất (stress) | Pa (N/m²) |
Năng lượng tiềm năng của một lò xo được nén hoặc kéo dài được tính bằng:
U = \frac{1}{2} k x^2
2. Chuẩn Bị Công Cụ Và Vật Liệu
2.1 Dụng Cụ Vẽ
| Dụng cụ | Mô tả | Lưu ý |
|---|---|---|
| Bút bi hoặc bút chì | Vẽ các đường thẳng, hình học | Chọn độ cứng phù hợp để dễ dàng chỉnh sửa |
| Thước kẻ | Đo và vẽ các đoạn thẳng chính xác | Thước kim loại thường tốt hơn |
| Compas | Vẽ vòng tròn, cung tròn | Đảm bảo không bị lệch |
| Bảng vẽ (graph paper) | Giúp tỷ lệ và lưới | Sử dụng lưới 1cm để dễ tính toán |
| Màu vẽ (tùy chọn) | Phân biệt các lực, vector | Màu đỏ thường dùng cho lực kéo, xanh cho lực nén |
2.2 Vật Liệu Thí Nghiệm
| Vật liệu | Mô tả | Công dụng |
|---|---|---|
| Lò xo (spring) | Độ cứng biết trước | Để minh hoạ lực đàn hồi thực tế |
| Đai treo, dây căng | Độ đàn hồi vừa phải | Thực hành với các vật mềm hơn |
| Trục tròn (đinh) | Đánh dấu vị trí cân bằng | Giúp xác định điểm gốc khi vẽ |
| Cân (balance) | Đo lực | Đối chiếu lực tính toán với thực tế |
3. Các Bước Vẽ Lực Đàn Hồi Cơ Bản
3.1 Xác Định Hệ Tọa Độ
- Chọn hệ tọa độ: Thông thường dùng hệ tọa độ Đề các (Cartesian) với trục hoành (x) và trục tung (y). Đối với đồ thị lực đàn hồi, trục hoành thường biểu diễn độ dãn (x), trục tung biểu diễn lực (F).
- Đánh dấu điểm gốc (0,0): Đây là vị trí cân bằng của hệ thống – nơi lực bằng 0.
3.2 Vẽ Đồ Thị (F) – (x)
- Xác định hằng số đàn hồi (k): Nếu chưa biết, bạn có thể đo bằng cách kéo lò xo một khoảng cách xác định và ghi lại lực cần thiết.
- Tính các điểm dữ liệu: Lấy một số giá trị (x) (có thể là -0.1 m, -0.05 m, 0, 0.05 m, 0.1 m). Áp dụng công thức (F = -k x) để tính lực tương ứng.
- Đánh dấu các điểm trên hệ tọa độ.
- Nối các điểm bằng một đường thẳng – đây sẽ là đồ thị tuyến tính của lực đàn hồi trong phạm vi đàn hồi.
Ví dụ thực tế:
Giả sử (k = 200 \, \text{N/m}). Khi (x = 0.05 \, \text{m}), lực (F = -10 \, \text{N}). Khi (x = -0.05 \, \text{m}), lực (F = +10 \, \text{N}). Đồ thị sẽ là một đường thẳng đi qua (0,0) với độ dốc (-k = -200).
Có thể bạn quan tâm: Cách Vẽ Lửa Trong Photoshop: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Hiệu Ứng Lửa Siêu Thực

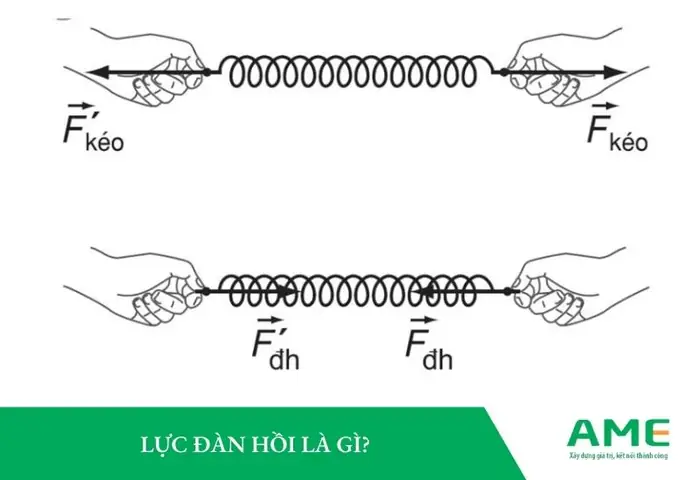

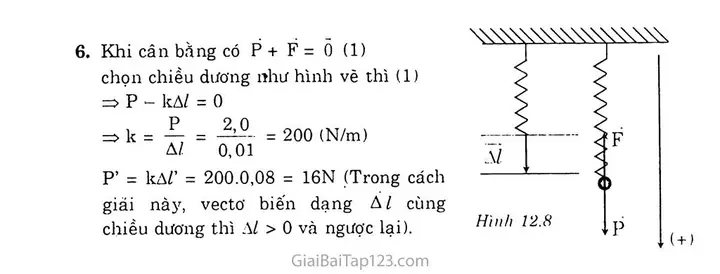

3.3 Vẽ Vector Lực Đàn Hồi
- Vẽ hệ thống vật thể: Ví dụ một khối gắn vào một lò xo trên mặt phẳng ngang.
- Xác định vị trí cân bằng: Đánh dấu vị trí mà lò xo không bị nén hay kéo dài.
- Kéo dài hoặc nén lò xo một khoảng (x). Vẽ một mũi tên (vector) từ vị trí mới về phía vị trí cân bằng. Độ dài mũi tên tỉ lệ với độ lớn của lực (có thể dùng thang đo 1 cm = 5 N, tùy ý).
- Ghi chú: Đánh dấu giá trị lực trên mũi tên (ví dụ: “(F = -10\text{ N})”, dấu “-” chỉ hướng ngược lại với độ dãn).
3.4 Vẽ Đồ Thị Năng Lượng Tiềm Năng
- Công thức: (U = \frac{1}{2} k x^2). Đồ thị này là một parabol mở lên, có đỉnh tại (0,0).
- Xây dựng trục: Trục hoành là (x), trục tung là (U).
- Tính các điểm: Chọn các giá trị (x) và tính (U). Ví dụ, với (k = 200 \, \text{N/m}), khi (x = 0.1 \, \text{m}), (U = 1 \, \text{J}).
- Vẽ parabola: Nối các điểm để tạo hình parabol.
4. Các Trường Hợp Nâng Cao
4.1 Lò xo Hai Chiều (2D)
Khi lò xo có thể kéo dài hoặc nén theo hai hướng (x, y), phương trình lực trở thành vector:
\vec{F} = -k \, \vec{r}
Trong đó (\vec{r} = (x, y)) là vector vị trí so với cân bằng.
Cách vẽ:
– Dùng hệ tọa độ XY.
– Vẽ lò xo ở vị trí cân bằng (0,0).
– Khi di chuyển đến (x, y), vẽ vector (\vec{r}) từ gốc tới điểm mới.
– Vẽ vector lực (\vec{F}) ngược lại, có độ dài tỉ lệ với (|\vec{r}|).
4.2 Hệ Thống Nhiều Lò Xo
Nếu có n lò xo mắc song song hoặc nối tiếp, tổng hằng số đàn hồi được tính:
- Song song: (\displaystyle \frac{1}{k_{\text{tot}}} = \sum_{i=1}^{n} \frac{1}{k_i})
- Nối tiếp: (k_{\text{tot}} = \sum_{i=1}^{n} k_i)
Vẽ đồ thị tổng lực:
F_{\text{tot}} = -k_{\text{tot}} x
4.3 Lò xo Phi Tuyến (Non‑linear Spring)
Có thể bạn quan tâm: Cách Vẽ Lửa Tam Muội: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
Trong thực tế, một số lò xo không tuân theo định luật Hooke khi độ dãn lớn. Một mô hình phi tuyến thường dùng:
F = -k x – \alpha x^3
Trong đó (\alpha) là hệ số phi tuyến (đơn vị N/m³). Đồ thị sẽ không còn là đường thẳng mà có độ cong.
Cách vẽ:
1. Chọn các giá trị (x) trong khoảng rộng hơn.
2. Tính (F) bằng công thức trên.
3. Vẽ các điểm và nối bằng một đường cong mượt.
4.4 Ứng Dụng Trong Động Lực Học (Oscillations)
Lực đàn hồi là lực phục hồi trong dao động điều hòa đơn giản (SHM). Phương trình chuyển động:
m \frac{d^2 x}{dt^2} + k x = 0
Giải ra:
x(t) = A \cos(\omega t + \phi), \quad \omega = \sqrt{\frac{k}{m}}
Vẽ biểu đồ:
– Đồ thị vị trí‑thời gian: dạng sin hoặc cos.
– Đồ thị vận tốc‑thời gian: cùng tần số, lệch pha 90°.
– Đồ thị năng lượng: năng lượng tổng (động + tiềm) không đổi.
5. Phần Mềm Hỗ Trợ Vẽ
5.1 Phần Mềm Đồ Họa Kỹ Thuật (CAD)
- AutoCAD: Dùng lệnh LINE, VECTOR để vẽ lực, DIMENSION để ghi chú.
- SolidWorks: Tạo mô hình 3D lò xo, áp dụng lực bằng Force trong môi trường simulation.
5.2 Phần Mềm Mô Phỏng Vật Lý
Có thể bạn quan tâm: Cách Vẽ Lục Giác Đề: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- PhET Simulations: “Spring Mass System” cho phép điều chỉnh (k), khối lượng, và quan sát đồ thị lực‑độ dãn.
- MATLAB/Octave: Dùng lệnh
plotđể vẽ đồ thị (F)‑(x) vàfplotcho các hàm phi tuyến. - Python (Matplotlib, NumPy): Ví dụ mã ngắn:
import numpy as np
import matplotlib.pyplot as plt k = 200 # N/m
x = np.linspace(-0.2, 0.2, 400)
F = -k x plt.figure(figsize=(8,5))
plt.plot(x, F, label='F = -kx')
plt.title('Đồ thị lực đàn hồi')
plt.xlabel('Độ dãn x (m)')
plt.ylabel('Lực F (N)')
plt.grid(True)
plt.legend()
plt.show()
5.3 Công Cụ Vẽ Vector Trực Tuyến
- GeoGebra: Tạo hệ trục, vẽ vector bằng công cụ Vector between Two Points.
- Desmos: Dùng công thức
vector((x,y))để biểu diễn lực.
6. Thực Hành: Bài Tập Tự Làm
Bài 1: Xác Định Hằng Số Đàn Hồi
- Sử dụng một lò xo, đo lực cần để kéo dài 5 cm và 10 cm.
- Tính (k) bằng phương pháp least squares (phương pháp bình phương tối thiểu) dựa trên hai cặp dữ liệu.
- Vẽ đồ thị (F)‑(x) và xác nhận tính tuyến tính.
Bài 2: Đồ Thị Năng Lượng Tiềm Năng
- Với (k) đã tính ở Bài 1, vẽ đồ thị (U = \frac{1}{2} k x^2) cho (-0.15 \le x \le 0.15 \, \text{m}).
- Tìm điểm cao nhất (đỉnh) và xác định năng lượng tại (x = 0.1 \, \text{m}).
Bài 3: Lò xo Phi Tuyến
- Giả sử lò xo có (k = 150 \, \text{N/m}) và (\alpha = 5000 \, \text{N/m}^3).
- Vẽ đồ thị (F = -k x – \alpha x^3) cho (-0.1 \le x \le 0.1 \, \text{m}).
- So sánh với đồ thị tuyến tính và mô tả sự khác biệt.
Bài 4: Dao Động Harmonic
- Khối lượng (m = 0.5 \, \text{kg}), lò xo (k = 200 \, \text{N/m}).
- Tính tần số góc (\omega) và tần số (f) (Hz).
- Vẽ vị trí‑thời gian cho một chu kỳ đầy đủ (từ (t = 0) đến (t = T)) với biên độ (A = 0.05 \, \text{m}).
7. Lưu Ý Khi Vẽ Lực Đàn Hồi
- Đảm bảo tỷ lệ: Khi vẽ vector lực, độ dài mũi tên phải tỉ lệ với giá trị lực để tránh hiểu lầm.
- Ký hiệu: Dùng mũi tên đầy đầu (→) để chỉ hướng lực, và luôn ghi giá trị (có đơn vị) gần mũi tên.
- Màu sắc: Đánh dấu lực nén bằng màu xanh, lực kéo bằng màu đỏ để tăng tính trực quan.
- Đánh dấu điểm cân bằng: Dùng dấu chấm tròn hoặc hình vuông để nhấn mạnh vị trí mà lực bằng 0.
- Ghi chú các tham số: Hằng số (k), độ dãn (x), và các hệ số phi tuyến nếu có.
8. Ứng Dụng Thực Tiễn
8.1 Trong Kỹ Thuật Cơ Khí
- Hệ thống treo (suspension): Lực đàn hồi của lò xo giúp giảm rung lắc, bảo vệ xe và hành khách.
- Cơ cấu giảm chấn (shock absorbers): Kết hợp lò xo và chất lỏng để điều chỉnh lực đàn hồi và lực tản nhiệt.
8.2 Trong Y Học
- Cơ cấu khớp (joint): Các mô mềm và sụn hoạt động giống như lò xo, cung cấp lực đàn hồi để duy trì tính linh hoạt.
8.3 Trong Công Nghệ
- Cảm biến lực (force sensors): Dựa trên biến dạng của một dải kim loại (đàn hồi) để đo lực.
- Robotics: Đầu cuối (end‑effector) có thể sử dụng lò xo để tạo lực tiếp xúc mềm mại.
9. Tổng Kết
Việc vẽ lực đàn hồi không chỉ là một kỹ năng vẽ kỹ thuật mà còn là công cụ quan trọng để hiểu sâu hơn về các hiện tượng vật lý. Từ việc xác định hằng số đàn hồi, vẽ đồ thị lực‑độ dãn, đến mô phỏng các hệ thống phức tạp như lò xo phi tuyến hay dao động điều hòa, mỗi bước đều góp phần xây dựng nền tảng kiến thức vững chắc.
Hãy thực hành thường xuyên với các bài tập thực tế, sử dụng phần mềm hỗ trợ khi cần, và luôn chú ý đến độ chính xác trong việc ghi chú các tham số và đơn vị. Khi đã thành thạo, bạn sẽ có khả năng:
- Phân tích các hệ thống cơ học phức tạp.
- Thiết kế các bộ phận có tính đàn hồi tối ưu.
- Giải thích các hiện tượng động lực học trong tự nhiên và công nghiệp.
Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn để vẽ và hiểu lực đàn hồi một cách sâu sắc. Chúc bạn thành công trong việc áp dụng kiến thức này vào học tập, nghiên cứu và công việc!
