Cách Vẽ Lực Ma Sát: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực vật lý và đồ họa kỹ thuật, việc biểu diễn lực ma sát một cách chính xác và dễ hiểu là vô cùng quan trọng. Đối với sinh viên, kỹ sư, giáo viên hay những người đam mê vẽ kỹ thuật, việc nắm bắt cách vẽ lực ma sát không chỉ giúp truyền tải thông tin một cách rõ ràng mà còn hỗ trợ trong việc phân tích, giải quyết các bài toán thực tế. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin vẽ lực ma sát trong mọi tình huống.

1. Khái Niệm Cơ Bản Về Lực Ma Sát

1.1. Định Nghĩa

Lực ma sát (friction force) là lực phản lực hoạt động giữa hai bề mặt tiếp xúc, có xu hướng ngăn chặn sự trượt hoặc chuyển động tương đối của chúng. Lực này luôn hướng ngược lại với hướng chuyển động hoặc xu hướng chuyển động của vật.

1.2. Hai Loại Lực Ma Sát Chính

• Ma sát tĩnh (static friction): Lực ma sát khi bề mặt chưa chuyển động, ngăn không cho vật bắt đầu trượt. Giá trị tối đa của ma sát tĩnh được tính bằng ( f_{s,\max} = \mu_s N ), trong đó ( \mu_s ) là hệ số ma sát tĩnh và ( N ) là lực pháp tuyến.
• Ma sát động (kinetic friction): Lực ma sát khi bề mặt đã đang trượt. Giá trị của ma sát động thường nhỏ hơn ma sát tĩnh và được tính bằng ( f_k = \mu_k N ), với ( \mu_k ) là hệ số ma sát động.

1.3. Hệ Số Ma Sát (( \mu ))

• Hệ số ma sát tĩnh (( \mu_s )): Thường lớn hơn hệ số ma sát động, phản ánh độ bám dính cao hơn khi vật chưa chuyển động.
• Hệ số ma sát động (( \mu_k )): Thường ổn định trong một khoảng thời gian nhất định và phụ thuộc vào tính chất vật liệu, độ nhám bề mặt, và môi trường (khô, ướt, có dầu, v.v.).

2. Nguyên Tắc Vẽ Lực Ma Sát

Có thể bạn quan tâm: Cách Vẽ Lọ Hoa Đẹp: Hướng Dẫn Từng Bước Để Tạo Nên Những Bức Tranh Thơ Mộng

2.1. Quy Tắc Cơ Bản

1. Định hướng: Lực ma sát luôn hướng ngược lại với hướng chuyển động hoặc xu hướng chuyển động.
2. Độ dài mũi tên: Thường tỉ lệ với độ lớn của lực (có thể dùng thước kẻ hoặc công cụ đồ họa để chuẩn xác). Khi chỉ cần biểu diễn khái niệm, độ dài mũi tên có thể đồng nhất.
3. Vị trí gắn mũi tên: Đặt trên bề mặt tiếp xúc, thường ở điểm tiếp xúc hoặc trung tâm của vùng tiếp xúc.
4. Mũi tên có mũi: Đánh dấu hướng lực, thường là một mũi tên đơn (đối với ma sát tĩnh) hoặc mũi tên kép (đối với ma sát động) để phân biệt.
5. Màu sắc và ký hiệu: Đối với bản vẽ kỹ thuật, thường dùng màu đen hoặc xanh đậm, kèm theo ký hiệu “( f_s )” hoặc “( f_k )” và giá trị nếu cần.

2.2. Các Ký Hiệu Thông Thường

• ( \vec{f}_s ): Lực ma sát tĩnh.
• ( \vec{f}_k ): Lực ma sát động.
• ( \mu_s ), ( \mu_k ): Hệ số ma sát tương ứng.
• ( N ): Lực pháp tuyến (được vẽ theo chiều vuông góc với bề mặt, hướng lên).

3. Công Cụ và Phần Mềm Hỗ Trợ

3.1. Vẽ Bằng Tay

• Bút chì và thước kẻ: Đối với bản vẽ trên giấy, dùng thước kẻ để xác định độ dài mũi tên.
• Compas: Dùng để vẽ vòng tròn biểu thị vị trí tiếp xúc khi cần.
• Bảng màu: Nếu muốn phân biệt ma sát tĩnh và động bằng màu.

3.2. Phần Mềm Đồ Họa Kỹ Thuật

• AutoCAD: Có các lệnh “MLEADER” và “DIMLINEAR” để vẽ mũi tên và ghi chú.
• SolidWorks: Sử dụng “Annotation” → “Force” để chèn lực ma sát.
• LibreCAD hoặc QCAD: Phần mềm mã nguồn mở, hỗ trợ vẽ mũi tên và chú thích.
• Adobe Illustrator / Inkscape: Thích hợp cho bản vẽ minh hoạ, không yêu cầu tính toán kỹ thuật.
• Microsoft PowerPoint: Dễ dàng cho các bài thuyết trình, sử dụng hình dạng “Arrow” và “Text Box”.

3.3. Các Plugin và Library

• Python Matplotlib: Dùng hàm quiver để vẽ vectơ lực, rất hữu ích cho các mô phỏng trong Jupyter Notebook.
• MATLAB: Hàm quiver hoặc annotation('arrow', ...) để vẽ lực ma sát trong các đồ thị.
• TikZ (LaTeX): Gói tikz-3dplot hoặc tkz-euclide cho phép vẽ lực ma sát trong tài liệu LaTeX chuyên nghiệp.

4. Quy Trình Vẽ Lực Ma Sát Bước Theo Bước

Có thể bạn quan tâm: Cách Vẽ Lưới Trong Adobe Illustrator: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1. Xác Định Bối Cảnh và Dữ Liệu

1. Xác định bề mặt tiếp xúc: Ví dụ: một khối gỗ đặt trên mặt phẳng nghiêng.
2. Xác định các lực khác: Lực trọng trường ( \vec{W} ), lực pháp tuyến ( \vec{N} ), lực kéo hoặc đẩy nếu có.
3. Xác định hệ số ma sát: ( \mu_s ) và ( \mu_k ) dựa trên tài liệu hoặc thí nghiệm.
4. Tính toán độ lớn lực ma sát (nếu cần):
5. Nếu vật chưa chuyển động: ( f_s \leq \mu_s N ).
6. Nếu vật đang chuyển động: ( f_k = \mu_k N ).

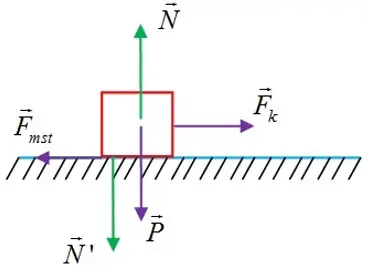

4.2. Vẽ Khung Hình Cơ Bản

• Bước 1: Vẽ bề mặt tiếp xúc (đường thẳng hoặc mặt phẳng).
• Bước 2: Vẽ vật thể (hình hộp, hình tròn, etc.) trên bề mặt.
• Bước 3: Đánh dấu điểm tiếp xúc (thường là trung tâm của đáy vật).

4.3. Vẽ Lực Pháp Tuyến (N)

• Vẽ một mũi tên thẳng đứng lên, xuất phát từ điểm tiếp xúc, độ dài tùy thuộc vào giá trị ( N ) (có thể tỉ lệ 1 cm = 10 N, tùy quy ước).

4.4. Vẽ Lực Ma Sát

4.4.1. Ma Sát Tĩnh

• Hướng: Ngược lại với hướng muốn di chuyển (hoặc hướng lực kéo nếu có).
• Mũi tên: Đơn, thường ngắn hơn ( N ) để tránh nhầm lẫn.
• Ký hiệu: Ghi “( \vec{f}_s )” hoặc “( f_s )”. Nếu muốn chỉ giá trị, ghi “( f_s = \mu_s N )”.

4.4.2. Ma Sát Động

• Hướng: Ngược lại với hướng chuyển động thực tế (đường di chuyển).
• Mũi tên: Đôi khi dùng mũi tên có hai đầu (double-headed) để nhấn mạnh tính liên tục.
• Ký hiệu: Ghi “( \vec{f}_k )” hoặc “( f_k )”.

4.5. Kiểm Tra Lại

• Đảm bảo mọi lực đều cân bằng (nếu vật trong trạng thái cân bằng) hoặc đúng hướng (nếu vật đang gia tốc).
• Kiểm tra lại ký hiệu, độ dài và màu sắc để tránh nhầm lẫn.

5. Ví Dụ Thực Tế

5.1. Ví Dụ 1: Khối Trên Đường Dốc

Có thể bạn quan tâm: Cách Vẽ Lăng Trụ Xiên: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bối cảnh: Khối có khối lượng 5 kg, đặt trên mặt dốc nghiêng 30°. Hệ số ma sát tĩnh ( \mu_s = 0.4 ), ma sát động ( \mu_k = 0.35 ).

Các Bước Vẽ:
1. Vẽ mặt dốc: Đường thẳng nghiêng 30° so với phương ngang.
2. Vẽ khối: Hình chữ nhật đặt trên dốc.
3. Lực trọng trường ( \vec{W} ): Mũi tên thẳng đứng xuống, độ dài tương ứng với 5 kg × 9.8 = 49 N.
4. Lực pháp tuyến ( \vec{N} ): Mũi tên vuông góc với dốc, tính bằng ( N = mg \cos\theta = 49 \cos 30° ≈ 42.5 N ).
5. Lực ma sát tĩnh: Nếu khối không trượt, tính ( f_{s,\max} = \mu_s N ≈ 0.4 × 42.5 ≈ 17 N ). Vẽ mũi tên ma sát dọc theo dốc, hướng lên dốc, độ dài tương ứng 17 N.
6. Ghi chú: “( f_s = 17 N ) (tĩnh)”.

5.2. Ví Dụ 2: Xe Trượt Trên Đường Trơn

Bối cảnh: Xe có khối lượng 1500 kg, di chuyển trên mặt đường bê tông khô, hệ số ma sát động ( \mu_k = 0.6 ). Xe đang phanh, tạo ra lực ma sát động.

Các Bước Vẽ:
1. Vẽ mặt đường: Đường thẳng ngang.
2. Vẽ xe: Hình hộp đơn giản.
3. Lực pháp tuyến ( N ): Được tính bằng ( mg = 1500 × 9.8 = 14700 N ). Vẽ mũi tên thẳng đứng lên.
4. Lực ma sát động: ( f_k = \mu_k N = 0.6 × 14700 = 8820 N ). Vẽ mũi tên ngược lại với hướng di chuyển, độ dài lớn hơn so với ví dụ trước.
5. Ghi chú: “( f_k = 8.82 kN )”.

5.3. Ví Dụ 3: Bánh Xe Trên Địa Hình Gồ Ghềnh

• Khi bánh xe gặp địa hình gồ ghề, ma sát có thể có thành phần ma sát trượt và ma sát xoắn. Đối với vẽ lực ma sát tổng hợp, bạn có thể vẽ:
• Ma sát trượt: Mũi tên dọc theo bề mặt tiếp xúc.
• Ma sát xoắn: Mũi tên vòng tròn quanh trục bánh, biểu thị mô-men ma sát.

6. Những Lưu Ý Khi Vẽ Lực Ma Sát

Có thể bạn quan tâm: Cách Vẽ Lông Mày Đẹp: Bí Kíp Từ Cơ Bản Đến Chuyên Nghiệp

1. Không nhầm lẫn với lực pháp tuyến: Đôi khi người mới bắt đầu nhầm lẫn mũi tên ma sát và pháp tuyến vì chúng đều xuất phát từ điểm tiếp xúc. Nhớ rằng pháp tuyến luôn vuông góc với bề mặt, còn ma sát luôn song song và ngược hướng chuyển động.
2. Độ dài mũi tên: Nếu không cần tỉ lệ chính xác, hãy giữ độ dài mũi tên đồng nhất để tránh gây rối cho người đọc.
3. Sử dụng màu sắc: Đối với bản vẽ phức tạp, dùng màu xanh cho lực pháp tuyến, màu đỏ cho ma sát tĩnh, màu cam cho ma sát động.
4. Ký hiệu rõ ràng: Khi có nhiều lực cùng xuất hiện, nên đặt ký hiệu gần mũi tên và dùng dấu ngoặc để tránh nhầm lẫn (vd: ( f_{s,\,\text{max}} )).
5. Đánh số: Trong các bài toán phức tạp, đánh số các lực (1, 2, 3…) và tạo bảng liệt kê để người đọc dễ dàng tra cứu.

7. Ứng Dụng Thực Tiễn Của Việc Vẽ Lực Ma Sát

7.1. Trong Giáo Dục

• Giáo viên vật lý: Dùng bản vẽ lực ma sát để giải thích khái niệm cân bằng, chuyển động và lực ma sát trong các thí nghiệm.
• Sinh viên: Học cách vẽ lực ma sát là kỹ năng cần thiết để làm bài tập, báo cáo và thi kỳ.

7.2. Trong Kỹ Thuật

• Kỹ sư cơ khí: Thiết kế hệ thống truyền động, phanh, hoặc các bộ phận có ma sát cao (ví dụ: bánh răng, băng đỡ).
• Kỹ sư dân dụng: Tính toán lực ma sát trong các công trình xây dựng, như độ bám của móng trong đất, hoặc ma sát trong hệ thống thang máy.

7.3. Trong Thiết Kế Sản Phẩm

• Ngành công nghiệp ô tô: Đánh giá ma sát phanh, ma sát lốp, và đề xuất vật liệu bề mặt.
• Thiết kế robot: Tính toán ma sát bánh xe trên các bề mặt khác nhau để tối ưu hoá di chuyển.

8. Thực Hành: Bài Tập Tự Làm

Bài Tập 1

Một khối gỗ có khối lượng 2 kg đặt trên mặt phẳng ngang, hệ số ma sát tĩnh ( \mu_s = 0.3 ). Một lực kéo 5 N được áp dụng theo phương ngang. Hỏi:
– (a) Khối có bắt đầu trượt không?
– (b) Vẽ lực ma sát tĩnh và lực pháp tuyến.

Giải:
– ( N = mg = 2 × 9.8 = 19.6 N )
– ( f_{s,\max} = \mu_s N = 0.3 × 19.6 ≈ 5.88 N )
– Vì lực kéo 5 N < 5.88 N → không trượt.
– Vẽ ( \vec{N} ) lên, ( \vec{f}_s ) ngược lại lực kéo, độ dài tương đương 5 N.

Bài Tập 2

Xe tải có khối lượng 10 000 kg di chuyển trên đường bê tông ẩm, hệ số ma sát động ( \mu_k = 0.45 ). Khi phanh, lực ma sát động được tạo ra. Tính lực ma sát và vẽ nó.

Giải:
– ( N = mg = 10 000 × 9.8 = 98 000 N )
– ( f_k = \mu_k N = 0.45 × 98 000 ≈ 44 100 N )
– Vẽ mũi tên ma sát ngược lại hướng di chuyển, độ dài lớn, ký hiệu ( f_k = 44.1 kN ).

9. Kết Luận

Việc vẽ lực ma sát không chỉ là một kỹ năng minh hoạ mà còn là công cụ quan trọng để phân tích và giải quyết các vấn đề vật lý và kỹ thuật. Bằng cách nắm vững các nguyên tắc cơ bản, lựa chọn công cụ phù hợp và tuân thủ quy tắc vẽ chuẩn, bạn có thể tạo ra những bản vẽ rõ ràng, chính xác và chuyên nghiệp.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện từ khái niệm, quy tắc vẽ, công cụ hỗ trợ cho tới các ví dụ thực tế và bài tập. Hãy thực hành thường xuyên, áp dụng vào các dự án, bài tập của mình và dần dần nâng cao kỹ năng vẽ lực ma sát để trở thành một người vẽ kỹ thuật xuất sắc.

Chúc bạn thành công!
