Lưu đồ (flowchart) là một công cụ trực quan giúp mô tả quy trình thực hiện một thuật toán hay một quy trình công việc bằng các ký hiệu chuẩn. Khi chúng ta lập trình hay thiết kế hệ thống, việc viết ra một lưu đồ trước khi viết mã thực tế sẽ giúp:
Hiểu rõ luồng xử lý: Nhìn vào hình ảnh, chúng ta có thể nhanh chóng nắm bắt được các bước thực hiện, các quyết định và vòng lặp.
Phát hiện lỗi logic: Các nhánh quyết định, vòng lặp sai cấu trúc sẽ được phát hiện ngay trong giai đoạn thiết kế.
Giao tiếp hiệu quả: Khi làm việc nhóm, một lưu đồ chuẩn giúp mọi người thống nhất cách hiểu thuật toán mà không cần đọc đoạn mã dài.
Trong bài viết này, chúng ta sẽ đi từ những kiến thức cơ bản về ký hiệu, quy tắc vẽ, cho tới các kỹ thuật nâng cao như vẽ lưu đồ đa cấp, lưu đồ có dữ liệu phức tạp và cách chuyển đổi lưu đồ thành mã nguồn. Mục tiêu là cung cấp cho bạn một hướng dẫn chi tiết, đủ để tự tin vẽ bất kỳ lưu đồ thuật toán nào, dù là đơn giản hay phức tạp.

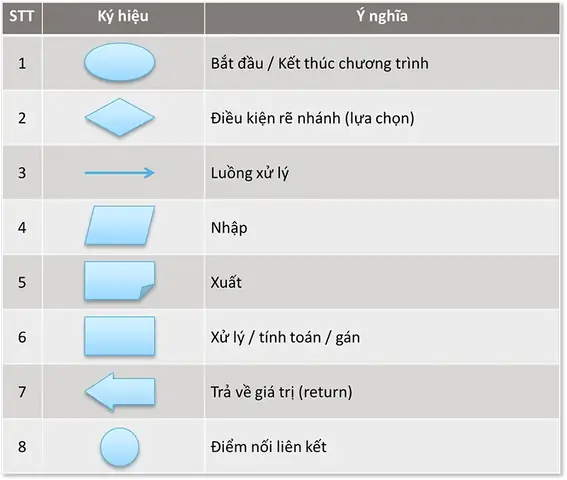

2. Các ký hiệu chuẩn trong lưu đồ
Trước khi thực hiện vẽ, chúng ta cần nắm rõ các ký hiệu thường dùng. Dưới đây là bảng tóm tắt các ký hiệu cơ bản cùng mô tả chức năng:
Ký hiệu
Hình dạng
Mô tả
Ví dụ sử dụng
Bắt đầu / Kết thúc
Oval (hình bầu dục)
Đánh dấu điểm khởi đầu và kết thúc của thuật toán.
“Start”, “End”
Xử lý
Hình chữ nhật
Thực hiện một thao tác, gán giá trị, tính toán.
x = a + b
Quyết định
Hình thoi (diamond)
Kiểm tra điều kiện, tạo nhánh “Có” / “Không”.
if (x > 0)
Nhập / Xuất
Parallelogram
Nhập dữ liệu từ người dùng hoặc xuất kết quả.
Read n
Kết nối
Mũi tên
Chỉ hướng luồng xử lý, kết nối các ký hiệu.
→
Vòng lặp
Kết hợp thoi + mũi tên quay lại
Thể hiện cấu trúc lặp (for, while).
while (i < n)
Gọi hàm / Subprocess
Hình chữ nhật với đường gạch đôi ở đáy
Gọi một quy trình con đã được mô tả riêng.
Call Sort()
Bình luận
Đám mây
Ghi chú, giải thích chi tiết.
“Kiểm tra điều kiện chia hết”
Lưu ý: Khi vẽ lưu đồ, nên tuân thủ chuẩn ISO 5807 hoặc ANSI Y32.2 để đảm bảo tính nhất quán và dễ hiểu cho người khác.
Giải pháp miễn phí: draw.io (diagrams.net), Lucidchart (phiên bản miễn phí), yEd Graph Editor.
Phần mềm chuyên nghiệp: Microsoft Visio, SmartDraw.
Ngôn ngữ lập trình: Thư viện Graphviz (dot), Mermaid (Markdown).
Tạo bố cục trang: Đặt khung “Start” ở trên cùng, “End” ở dưới cùng.
Xác định mức độ chi tiết: Đối với thuật toán phức tạp, có thể chia thành các subprocess (tiểu lưu đồ) để không làm cho bản chính quá rối.
4.2. Vẽ các khối chính
Bước
Hành động
Ký hiệu
Ghi chú
1
Đánh dấu Start
Oval
“Start”
2
Nhập dữ liệu (nếu có)
Parallelogram
“Nhập n”
3
Thực hiện xử lý đầu tiên
Rectangle
“Tính tổng = 0”
4
Kiểm tra điều kiện (vòng lặp / quyết định)
Diamond
“i ≤ n ?”
5
Thực hiện hành động trong vòng lặp
Rectangle
“Tổng = Tổng + ai”
6
Cập nhật biến đếm
Rectangle
“i = i + 1”
7
Quay lại kiểm tra điều kiện
Arrow (vòng lặp)
Đánh dấu mũi tên quay lại
8
Xuất kết quả
Parallelogram
“In tổng”
9
End
Oval
“End”
4.3. Kiểm tra và tinh chỉnh
Kiểm tra đường mũi tên: Không để mũi tên cắt nhau, tránh tạo “điểm giao nhau” không cần.
Kiểm tra nhãn: Đảm bảo mọi nhãn đều ngắn gọn và không gây nhầm lẫn.
Kiểm tra tính logic: Chạy qua từng bước trong đầu, xác nhận luồng đúng với pseudocode.
5. Ví dụ thực tế: Vẽ lưu đồ tính giai thừa của một số nguyên dương
5.1. Thuật toán pseudocode
Input n
If n < 0 then Print "Invalid"
Else fact = 1 i = 1 While i <= n fact = fact i i = i + 1 EndWhile Print fact
EndIf
5.2. Các bước chuyển sang lưu đồ
Start
Nhập n (Parallelogram)
Quyết định n < 0? (Diamond)
Có → In “Invalid” → End
Không → Tiếp tục
Initialize fact = 1, i = 1 (Rectangle)
Kiểm tra i ≤ n? (Diamond)
Có → Thực hiện fact = fact i và i = i + 1 (hai Rectangle nối nhau) → Quay lại bước 5
Không → In fact → End
5.3. Lưu đồ hoàn chỉnh (văn bản)
Start |
Nhập n |
{n < 0?} / \
Có Không | |
In "Invalid" fact=1; i=1 | |
End {i ≤ n?} / \ Có Không | | fact = facti In fact | | i = i+1 End | (Quay lại {i ≤ n?})
Lưu ý: Khi vẽ bằng công cụ, chúng ta sẽ dùng các ký hiệu chuẩn thay vì dấu ngoặc và chữ in hoa như trên. Tuy nhiên, cách biểu diễn bằng văn bản này giúp bạn hình dung cấu trúc nhanh chóng.
Dùng ký hiệu “<” và “>” để biểu diễn con trái/phải
if (node->left != NULL)
Pointer
Ghi chú “ptr = node->next”
ptr = head->next
7.2. Ví dụ: Tìm phần tử lớn nhất trong mảng
Pseudocode:
Input n, A1..n
max = A1
i = 2
While i <= n If Ai > max then max = Ai EndIf i = i + 1
EndWhile
Print max
Lưu đồ sẽ bao gồm:
Start → Nhập n, A → max = A1; i = 2 → Kiểm tra i ≤ n? →
Có → Ai > max? → (Có) max = Ai → i = i + 1 → quay lại.
Không → In max → End.
8. Chuyển đổi lưu đồ sang mã nguồn (Code Generation)
Một trong những lợi thế của việc vẽ lưu đồ chuẩn là có thể tự động chuyển đổi thành mã nguồn. Nhiều công cụ hiện nay hỗ trợ:
Công cụ
Ngôn ngữ hỗ trợ
Cách hoạt động
Visio
C#, VB.NET
Export to XML, dùng script tạo code.
draw.io
JavaScript, Python
Export to JSON, dùng thư viện js2py hoặc pygraphviz.
Mermaid
JavaScript (Node)
Mermaid cung cấp API chuyển diagram → AST → code.
8.1. Quy trình tự động
Vẽ lưu đồ và lưu dưới định dạng XML/JSON.
Phân tích (parse) cấu trúc lưu đồ, xác định các node: start, process, decision, loop.
Ánh xạ các node sang câu lệnh ngôn ngữ tương ứng:
Rectangle → câu lệnh gán, gọi hàm.
Diamond → if…else hoặc while.
Subprocess → gọi hàm phụ.
Sinh mã (code generation) và xuất ra file .c, .java, .py…
8.2. Ví dụ với Mermaid và JavaScript
flowchart TD AStart --> BRead n B --> C{n < 0?} C -- Yes --> DPrint "Invalid" D --> EEnd C -- No --> Ffact = 1; i = 1 F --> G{i <= n?} G -- Yes --> Hfact = fact i H --> Ii = i + 1 I --> G G -- No --> JPrint fact J --> E
Sử dụng thư viện mermaid-cli để tạo file SVG, sau đó qua script Node.js:
function factorial() { const n = Number(prompt("Nhập n:")); if (n < 0) { console.log("Invalid"); return; } let fact = 1; let i = 1; while (i <= n) { fact = i; i++; } console.log("Kết quả:", fact);
}
factorial();
9. Những lỗi thường gặp khi vẽ lưu đồ và cách khắc phục
Lỗi
Mô tả
Cách khắc phục
Không có Start/End
Lưu đồ thiếu điểm khởi đầu hoặc kết thúc, gây nhầm lẫn.
Luôn bắt đầu bằng Oval “Start” và kết thúc bằng Oval “End”.
Quyết định không có nhánh “Không”
Một diamond chỉ có một mũi tên ra, làm mất khả năng quyết định.
Đảm bảo ít nhất hai nhánh: “Có” và “Không”.
Đường mũi tên chồng chéo
Gây khó đọc, đặc biệt khi có nhiều vòng lặp.
Dùng connector (hình tròn) để “đi qua” các khu vực đông đúc.
Biến chưa được khởi tạo
Rectangle thực hiện phép tính trên biến chưa có giá trị.
Thêm bước Initialize ngay sau Start hoặc trước khi dùng biến.
Vòng lặp vô hạn
Không có điều kiện thoát khỏi vòng lặp.
Kiểm tra lại điều kiện và cập nhật biến đếm trong vòng lặp.
Lượng ký hiệu quá nhiều
Lưu đồ trở nên rối mắt, khó hiểu.
Tách thành subprocess hoặc lưu đồ con.
10. Công cụ hỗ trợ vẽ lưu đồ (đánh giá nhanh)

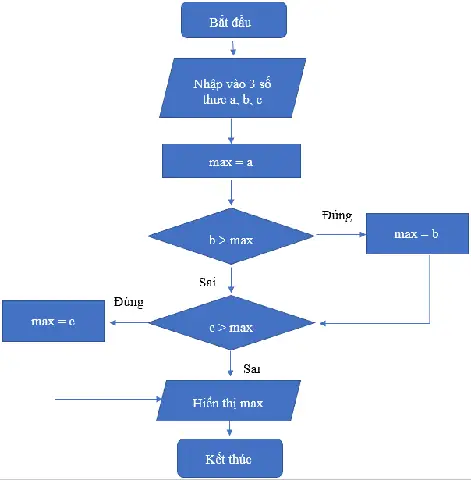

Cách Vẽ Lưu Đồ Thuật Toán
Công cụ
Giá
Độ phức tạp
Tính năng đặc biệt
draw.io (diagrams.net)
Miễn phí
Thấp‑trung
Lưu trữ đám mây, hỗ trợ import/export XML, tích hợp Google Drive.
Lucidchart
Freemium (có giới hạn)
Trung
Collaboration real‑time, mẫu lưu đồ phong phú.
Microsoft Visio
Thuê bao
Cao
Thư viện ký hiệu chuẩn, tích hợp Office, export VBA.
yEd Graph Editor
Miễn phí
Trung
Thuật toán layout tự động, hỗ trợ large graph.
Mermaid (Markdown)
Miễn phí
Thấp
Viết lưu đồ bằng text, dễ nhúng vào tài liệu GitHub, GitLab.
Graphviz (dot)
Miễn phí
Trung‑cao
Định dạng file .dot, mạnh trong tự động layout, thích hợp cho code generation.
Lựa chọn đề xuất
Người mới bắt đầu: draw.io hoặc Lucidchart (giao diện kéo‑thả trực quan).
Lập trình viên: Mermaid hoặc Graphviz để viết lưu đồ trong code/document.
Doanh nghiệp: Visio vì tính năng tích hợp và bảo mật cao.
11. Thực hành: Bài tập tự luyện
Vẽ lưu đồ tính trung bình cộng của một dãy số (nhập n, nhập n số, tính tổng, chia cho n).
Vẽ lưu đồ kiểm tra số nguyên tố (sử dụng vòng lặp kiểm tra từ 2 tới √n).
Vẽ lưu đồ sắp xếp nổi bọt (Bubble Sort) và tách hàm hoán đổi thành subprocess.
Hướng dẫn: Bắt đầu bằng pseudocode, sau đó chuyển sang ký hiệu, cuối cùng sử dụng công cụ yêu thích để vẽ. Kiểm tra bằng cách chạy “walkthrough” trong đầu hoặc nhờ người khác đọc lại.
12. Tổng kết
Việc vẽ lưu đồ thuật toán không chỉ là một bước thiết kế mà còn là một kỹ năng quan trọng giúp chúng ta:
Hiểu sâu cấu trúc logic của chương trình.
Phát hiện sớm các lỗi logic, giảm thời gian debugging.
Giao tiếp hiệu quả trong nhóm và với người không chuyên.
Tự động hoá quá trình chuyển đổi sang mã nguồn, tăng năng suất.
Bằng cách nắm vững các ký hiệu chuẩn, tuân thủ quy tắc vẽ, và áp dụng các kỹ thuật nâng cao như subprocess, lưu đồ đa cấp, bạn sẽ có thể tạo ra những bản lưu đồ sạch sẽ, chuyên nghiệp, dù là cho các bài toán đơn giản hay các hệ thống phức tạp. Hãy thực hành thường xuyên, sử dụng công cụ phù hợp và không ngừng cải thiện để trở thành “bậc thầy” trong việc mô tả thuật toán bằng hình ảnh. Chúc bạn thành công!
