Cách Vẽ Mạch Logic: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Mây Trời Đẹp Và Sáng Tạo: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về mạch logic

Mạch logic là nền tảng quan trọng của mọi hệ thống điện tử số, từ các vi xử lý đơn giản cho tới các siêu máy tính hiện đại. Khi chúng ta muốn thiết kế một mạch số để thực hiện các chức năng như cộng, trừ, so sánh, hoặc điều khiển, việc vẽ mạch logic chính là bước đầu tiên và quyết định chất lượng của thiết kế. Bài viết này sẽ hướng dẫn bạn cách vẽ mạch logic một cách chi tiết, từ việc nắm vững các khái niệm cơ bản, lựa chọn công cụ, đến các kỹ thuật tối ưu hoá và kiểm tra lỗi.

Lưu ý: Bài viết được chia thành các phần rõ ràng, mỗi phần đều có ví dụ thực tế và hình minh hoạ (được mô tả bằng văn bản) để bạn dễ hình dung. Bạn có thể đọc toàn bộ hoặc chỉ tập trung vào phần mình quan tâm.

2. Kiến thức nền tảng cần nắm trước khi vẽ mạch logic

2.1. Các cổng logic cơ bản

Cổng	Ký hiệu	Bảng chân trị	Mô tả ngắn gọn
AND	∧	0∧0=0, 0∧1=0, 1∧0=0, 1∧1=1	Đầu ra chỉ “1” khi cả hai đầu vào đều “1”.
OR	∨	0∨0=0, 0∨1=1, 1∨0=1, 1∨1=1	Đầu ra “1” khi ít nhất một đầu vào “1”.
NOT	¬	¬0=1, ¬1=0	Đảo ngược giá trị (cổng inverter).
NAND	⊼	Ngược của AND	Thường dùng vì dễ sản xuất.
NOR	⊽	Ngược của OR	Tương tự NAND, phổ biến trong CMOS.
XOR	⊕	0⊕0=0, 0⊕1=1, 1⊕0=1, 1⊕1=0	Đầu ra “1” khi số lượng đầu vào “1” là lẻ.
XNOR	⊙	Ngược của XOR	Đầu ra “1” khi số lượng “1” là chẵn.

2.2. Các khái niệm quan trọng

• Biến số (Variable): Thông thường ký hiệu A, B, C… đại diện cho các tín hiệu đầu vào.
• Biểu thức Boolean: Công thức toán học mô tả mối quan hệ giữa các biến (VD: F = A·B + ¬C).
• Mạch tổ hợp (Combinational Circuit): Đầu ra phụ thuộc chỉ vào các giá trị hiện tại của đầu vào, không có bộ nhớ.
• Mạch tuần tự (Sequential Circuit): Đầu ra phụ thuộc vào trạng thái hiện tại và lịch sử của các tín hiệu (có flip‑flop, latch …).

2.3. Các chuẩn ký hiệu vẽ mạch

Chuẩn	Đặc điểm	Ứng dụng
ANSI/IEC	Dùng các hình khối chuẩn (hình chữ nhật, tam giác, vòng tròn)	Thông dụng trong tài liệu công nghiệp.
IEEE 91	Tập trung vào các ký hiệu điện tử (điện trở, tụ…)	Thường dùng trong sách giáo trình.
Symbolic	Tự do thiết kế, thường dùng trong phần mềm mô phỏng	Thích hợp cho việc nhanh chóng vẽ sơ đồ trên máy tính.

3. Chuẩn bị công cụ vẽ mạch logic

3.1. Phần mềm chuyên dụng

Phần mềm	Nền tảng	Ưu điểm	Nhược điểm
Logisim	Java	Miễn phí, giao diện kéo‑thả, hỗ trợ mô phỏng thời gian thực	Đôi khi chậm với mạch lớn.
Multisim	Windows	Tích hợp mạnh mẽ, hỗ trợ SPICE, mô phỏng analog‑digital	Đòi hỏi bản quyền, không miễn phí.
KiCad	Linux/Windows/Mac	Mở nguồn, tích hợp schematics + PCB	Cần thời gian học.
LTspice	Windows/Mac/Linux	Mô phỏng analog mạnh, hỗ trợ mô hình CMOS	Giao diện không tối ưu cho mạch logic thuần.
CircuitLab (online)	Web	Không cần cài đặt, chia sẻ nhanh	Giới hạn các thành phần nâng cao.

3.2. Công cụ vẽ tay (cho việc phác thảo nhanh)

Có thể bạn quan tâm: Cách Vẽ Mũ Anime Đầy Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Bút chì, giấy kẻ ô: Đối với sinh viên mới học, việc vẽ tay giúp nắm vững cấu trúc.
• Bảng trắng (whiteboard): Thích hợp trong buổi thảo luận nhóm.
• Bộ ký hiệu logic (stencil): Giúp vẽ chuẩn nhanh hơn.

3.3. Lựa chọn công cụ phù hợp

1. Mục tiêu học tập: Nếu muốn hiểu sâu, dùng Logisim + vẽ tay.
2. Thiết kế công nghiệp: Multisim hoặc KiCad cho tính chính xác.
3. Chia sẻ nhanh trên internet: CircuitLab hoặc draw.io (với thư viện logic).

4. Các bước thực hiện vẽ mạch logic từ A tới Z

Bước 1: Xác định yêu cầu và chức năng

• Đọc yêu cầu: “Thiết kế bộ cộng 4‑bit không dấu.”
• Liệt kê các đầu vào/đầu ra: A3‑A0, B3‑B0, Cin, Cout, S3‑S0.
• Chọn loại mạch: Mạch tổ hợp (adder).

Bước 2: Viết biểu thức Boolean hoặc bảng chân trị

4‑bit Ripple Carry Adder (RCA)

Bit	Sum (S)	Carry‑out (Cout)
0	S0 = A0 ⊕ B0 ⊕ Cin	C1 = (A0·B0) + (Cin·(A0⊕B0))
1	S1 = A1 ⊕ B1 ⊕ C1	C2 = (A1·B1) + (C1·(A1⊕B1))
2	S2 = A2 ⊕ B2 ⊕ C2	C3 = (A2·B2) + (C2·(A2⊕B2))
3	S3 = A3 ⊕ B3 ⊕ C3	Cout = (A3·B3) + (C3·(A3⊕B3))

Mẹo: Khi biểu thức quá dài, dùng Karnaugh map (K‑map) để tối ưu hoá.

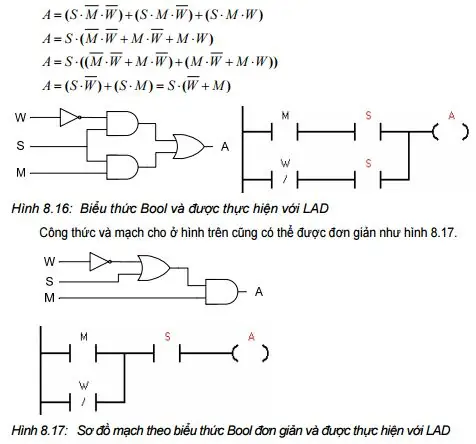

Bước 3: Rút gọn biểu thức (nếu cần)

• Dùng K‑map cho mỗi bit để giảm số lượng cổng.
• Ví dụ: Đối với C1 = A0·B0 + Cin·(A0⊕B0) → có thể viết thành C1 = (A0·B0) + (Cin·A0·¬B0) + (Cin·¬A0·B0), sau đó rút gọn thành C1 = (A0·B0) + (Cin·(A0⊕B0)) (đã tối ưu).

Bước 4: Chọn cấu trúc mạch (gate‑level hoặc component‑level)

• Gate‑level: Vẽ từng cổng AND, OR, XOR, NOT. Thích hợp cho việc học và tối ưu hoá.
• Component‑level: Dùng các khối Full‑Adder (FA) đã có sẵn. Tiết kiệm thời gian.

Bước 5: Vẽ sơ đồ khối (block diagram)

1. Khối Full‑Adder (FA) gồm 3 đầu vào (Ai, Bi, Ci) và 2 đầu ra (Si, Ci+1).
2. Kết nối 4 FA thành chuỗi: C0 = Cin, C4 = Cout.
3. Đánh dấu các tín hiệu và đặt tên rõ ràng.

Ví dụ mô tả bằng văn bản:
– Một hình chữ nhật lớn được đặt tên “4‑bit Adder”.
– Bên trái có 8 đầu vào: A3‑A0 (đánh số từ trên xuống) và B3‑B0.
– Ở giữa, 4 khối hình chữ nhật nhỏ, mỗi khối là “FA”.
– Các FA được nối dọc theo chiều ngang, đầu ra Carry‑out của FA i nối vào Carry‑in của FA i+1.
– Bên phải, 4 đầu ra Sum (S3‑S0) và một Carry‑out cuối cùng (Cout).

Bước 6: Vẽ chi tiết từng cổng (gate‑level)

Có thể bạn quan tâm: Cách Vẽ Măng Tre Đẹp Và Chi Tiết: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

6.1. Vẽ Full‑Adder bằng cổng cơ bản

• Sum = A ⊕ B ⊕ C_in → thực hiện bằng hai XOR:
• XOR1: A và B → X1
• XOR2: X1 và C_in → Sum
• Carry‑out = (A·B) + (C_in·(A⊕B)) → thực hiện bằng:
• AND1: A·B → C1
• XOR1 (đã có X1) và AND2: C_in·X1 → C2
• OR: C1 + C2 → Cout

Ký hiệu:
– XOR được biểu diễn bằng hình “X” với vòng tròn ở đầu.
– AND là hình “·” (hình chuông).
– OR là hình “≥1” (hình tam giác nhọn).
– NOT là hình tam giác có chấm.

6.2. Đặt tên và gắn nhãn

• Mỗi tín hiệu nối nên có label (ví dụ: A0, B0, X1, C1).
• Dùng đường kẻ ngắn (wire) với góc 45° để tránh giao cắt không cần thiết.
• Đánh số các node nếu phần mềm hỗ trợ (để debug).

Bước 7: Kiểm tra lại kết nối và tính đúng đắn

1. Kiểm tra nguồn và ground: Nếu dùng các khối IC, đảm bảo Vcc và GND được nối.
2. Kiểm tra vòng lặp: Không để có bất kỳ vòng lặp không có bộ nhớ nào (đặc biệt trong mạch tổ hợp).
3. Kiểm tra độ logic: Đảm bảo mỗi điểm có đúng một nguồn tín hiệu (không có “fan‑out” quá mức nếu xét thực tế).

Bước 8: Mô phỏng (simulation)

• Chạy mô phỏng trong phần mềm (Logisim, Multisim).
• Đặt testbench: cung cấp các giá trị nhị phân cho A, B, Cin và quan sát S và Cout.
• Kiểm tra bảng chân trị: Đối chiếu kết quả mô phỏng với bảng chân trị đã viết.

Bước 9: Tối ưu hoá (nếu cần)

• Giảm số cổng: Sử dụng cổng NAND hoặc NOR thay cho các cổng khác (cổng NAND có chi phí thấp hơn trong CMOS).
• Sử dụng kỹ thuật “gate‑sharing”: Khi nhiều biểu thức chia sẻ cùng một phần tính toán, tái sử dụng tín hiệu trung gian.
• Xem xét độ trễ: Đối với mạch tốc độ cao, tránh chuỗi XOR dài (độ trễ XOR ≈ 2–3 gate). Có thể dùng propagation‑delay‑optimized adder như Carry‑Look‑Ahead (CLA).

Bước 10: Lưu và xuất bản

• Lưu file ở định dạng gốc của phần mềm (vd: .circ cho Logisim).
• Xuất ảnh (PNG, SVG) hoặc PDF cho tài liệu.
• Ghi chú: Bao gồm mô tả ngắn gọn, nguồn tài liệu tham khảo, và phiên bản phần mềm.

5. Các ví dụ thực tế

5.1. Vẽ mạch logic cho bộ so sánh 2‑bit (Equality Comparator)

Yêu cầu

• Đầu vào: A1, A0, B1, B0.
• Đầu ra: EQ = 1 nếu A = B, ngược lại 0.

Bước thực hiện

1. Biểu thức Boolean:
   EQ = (A1 ⊙ B1) · (A0 ⊙ B0) (XNOR cho mỗi bit, sau đó AND).

2. Vẽ sơ đồ:

3. Hai cổng XNOR:
   • XNOR1: A1, B1 → X1
   • XNOR2: A0, B0 → X2

4. Cổng AND: X1, X2 → EQ

5. Kiểm tra: Thực hiện bảng chân trị, mọi trường hợp bằng nhau đều cho EQ = 1.

5.2. Vẽ mạch logic cho bộ đếm modulo‑6 (0‑5) sử dụng flip‑flop D

Bước 1: Xác định trạng thái

• Cần 3 flip‑flop D để biểu diễn 0‑5 (000‑101). Các trạng thái 110,111 là “don’t care”.

Bước 2: Bảng chuyển trạng thái (State Transition Table)

Q2 Q1 Q0	Next (Q2′ Q1′ Q0′)
000	001
001	010
010	011
011	100
100	101
101	000
110	X
111	X

Bước 3: Rút gọn biểu thức D‑input

• D0 = ¬Q0 (đảo ngược)
• D1 = Q0 ⊕ Q1
• D2 = Q1·Q0 (vì chỉ khi Q1=1 và Q0=1 mới chuyển sang 100)

Bước 4: Vẽ mạch

• Flip‑flop D (3 khối) với các đầu vào D0, D1, D2.
• Cổng NOT cho Q0 → D0.
• XOR cho Q0 và Q1 → D1.
• AND cho Q0 và Q1 → D2.
• Kết nối Q (đầu ra) trở lại vào các cổng để tạo phản hồi.

Bước 5: Mô phỏng và kiểm tra

• Đặt clock và quan sát chuỗi 000 → 001 → 010 → 011 → 100 → 101 → 000.

6. Kỹ thuật nâng cao trong vẽ mạch logic

Có thể bạn quan tâm: Cách Vẽ Mì Ý Độc Đáo: Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

6.1. Sử dụng cổng đa ngõ (Multi‑input gates)

• AND‑4, OR‑8: Giảm số lượng cổng trung gian, giảm độ trễ tổng.
• Khi sử dụng trong ASIC/FPGA, công cụ tổng hợp sẽ tự động tối ưu hoá.

6.2. Thiết kế với Finite State Machine (FSM)

1. Xác định trạng thái và đầu vào.
2. Vẽ bảng chuyển trạng thái (state transition table).
3. Rút gọn biểu thức cho các flip‑flop (D, T, JK).
4. Vẽ sơ đồ trạng thái (state diagram) kèm state encoding (binary, one‑hot).
5. Chuyển sang mạch logic bằng cách vẽ cổng cho các biểu thức.

6.3. Tối ưu hoá năng lượng

• Gate‑level power estimation: Đếm số lần chuyển đổi (toggle) cho mỗi cổng.
• Clock gating: Tắt đồng hồ cho các khối không hoạt động.
• Multi‑threshold CMOS: Dùng cổng low‑Vt cho đường dữ liệu nhanh, high‑Vt cho logic ít thay đổi.

6.4. Sử dụng Hardware Description Language (HDL) để sinh sơ đồ

• Viết mô tả bằng Verilog hoặc VHDL, sau đó dùng công cụ synthesis (Quartus, Vivado) để tự động tạo schematic.
• Lợi ích: Dễ bảo trì, tái sử dụng, và đồng bộ với thiết kế FPGA/ASIC.

module full_adder ( input a, b, cin, output sum, cout
); assign sum = a ^ b ^ cin; assign cout = (a & b) | (cin & (a ^ b));
endmodule

Sau khi viết, công cụ sẽ tạo sơ đồ gate‑level tương tự ví dụ ở trên.

7. Lưu ý thường gặp và cách khắc phục

Vấn đề	Nguyên nhân	Cách khắc phục
Đầu ra sai	Biểu thức chưa rút gọn đúng, hoặc cổng nối sai	Kiểm tra lại bảng chân trị, dùng công cụ “truth table” trong phần mềm.
Mạch quá phức tạp	Sử dụng quá nhiều cổng AND/OR khi có thể dùng NAND/NOR	Thay thế cổng bằng cấu trúc NAND/NOR; dùng “gate‑library” tích hợp.
Độ trễ lớn	Chuỗi XOR dài hoặc quá nhiều cấp cổng	Sử dụng Carry‑Look‑Ahead, Parallel Prefix Adder, hoặc pipeline.
Fan‑out vượt quá	Một đầu ra kết nối quá nhiều đầu vào (đặc biệt trong thiết kế ASIC)	Dùng buffer hoặc re‑driver để chia tải.
Không thể mô phỏng	Thiếu nguồn (Vcc/GND) hoặc không có clock cho mạch tuần tự	Thêm các nguồn và clock, kiểm tra cấu hình mô phỏng.

8. Tổng kết

Việc vẽ mạch logic không chỉ là một kỹ năng thực hành mà còn là nền tảng để bạn hiểu sâu hơn về cách mà các hệ thống điện tử số hoạt động. Từ việc nắm vững các cổng logic cơ bản, viết và rút gọn biểu thức Boolean, cho tới việc lựa chọn công cụ và tối ưu hoá thiết kế, mỗi bước đều có ảnh hưởng lớn đến chất lượng cuối cùng của sản phẩm.

Những điểm quan trọng cần ghi nhớ:

1. Luôn bắt đầu bằng yêu cầu rõ ràng (đầu vào, đầu ra, loại mạch).
2. Viết bảng chân trị và rút gọn biểu thức trước khi vẽ.
3. Chọn cấu trúc phù hợp (gate‑level vs component‑level).
4. Kiểm tra và mô phỏng kỹ lưỡng để tránh lỗi logic.
5. Tối ưu hoá về số lượng cổng, độ trễ và năng lượng nếu thiết kế cho sản phẩm thực tế.
6. Lưu trữ tài liệu và giao diện để người khác có thể hiểu và sửa đổi.

Hy vọng qua bài viết này, bạn đã có một hướng dẫn toàn diện để tự tin vẽ và thiết kế các mạch logic từ đơn giản đến phức tạp. Hãy thực hành ngay với các ví dụ thực tế, khám phá thêm các công cụ mô phỏng và dần dần nâng cao kỹ năng của mình. Chúc bạn thành công trong hành trình trở thành một nhà thiết kế mạch logic chuyên nghiệp!
