Cách Vẽ Mạch Điện Tử: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

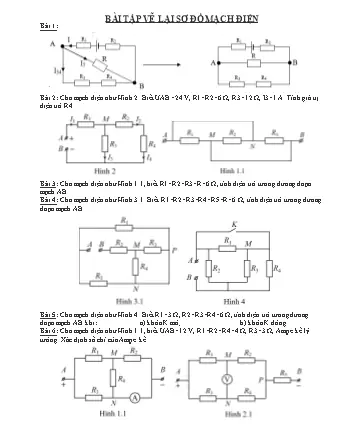

1. Giới thiệu chung về việc vẽ mạch

Việc vẽ mạch là một trong những kỹ năng quan trọng nhất đối với các kỹ sư điện tử, nhà thiết kế phần cứng, sinh viên chuyên ngành và cả những người đam mê DIY (Do It Yourself). Một bản vẽ mạch (schematic) không chỉ giúp chúng ta hình dung cách các linh kiện kết nối với nhau, mà còn là nền tảng để thiết kế PCB (Printed Circuit Board), kiểm tra lỗi, và truyền đạt ý tưởng cho đồng nghiệp hoặc nhà sản xuất.

Trong bài viết này, chúng ta sẽ đi sâu vào cách vẽ mạch từ các bước chuẩn bị, lựa chọn công cụ, quy tắc thiết kế, tới các mẹo tối ưu hoá và lỗi thường gặp. Nội dung được chia thành các phần chi tiết, mỗi phần tập trung vào một khía cạnh cụ thể, giúp người đọc có thể theo dõi và áp dụng ngay vào dự án thực tế.

2. Chuẩn bị trước khi vẽ mạch

2.1. Xác định mục tiêu dự án

• Chức năng: Mạch sẽ thực hiện gì? (tăng áp, giảm áp, khuếch đại, điều khiển, v.v.)
• Điện áp và dòng điện: Các thông số điện áp, dòng điện tối đa mà mạch phải chịu.
• Môi trường hoạt động: Nhiệt độ, độ ẩm, rung động, nhiễu điện từ.
• Tiêu chuẩn: Có cần tuân thủ chuẩn nào không (ISO, IEC, UL, CE)?

2.2. Thu thập dữ liệu linh kiện

• Datasheet: Tải bản datasheet chính xác của từng linh kiện (IC, transistor, diode, tụ điện, điện trở, cảm biến…).
• Thông số quan trọng: Điện áp tối đa, dòng tối đa, tần số hoạt động, nhiệt độ làm việc, gói (package) và chân (pin) của linh kiện.
• Footprint: Đối với việc thiết kế PCB, cần chuẩn bị footprint tương ứng với gói linh kiện.

2.3. Lập danh sách Bill of Materials (BOM)

• Tên linh kiện, mã, số lượng, đơn vị, nhà cung cấp.
• Ghi chú: Thông tin quan trọng như “đặt vị trí ngược”, “cần tản nhiệt”, “đòi hỏi độ chính xác 1%”.

2.4. Lựa chọn công cụ vẽ mạch

Có thể bạn quan tâm: Cách Vẽ Mông Đẹp Và Tự Nhiên: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Công cụ	Ưu điểm	Nhược điểm	Phí
KiCad	Mã nguồn mở, cộng đồng mạnh, hỗ trợ 3D view	Giao diện hơi phức tạp cho người mới	Miễn phí
Eagle	Thân thiện, tích hợp thư viện linh kiện phong phú	Giới hạn kích thước board trong phiên bản miễn phí	Miễn phí (đến 10 cm²), trả phí cho bản Pro
Altium Designer	Tính năng mạnh, hỗ trợ đa dạng, simulation tích hợp	Chi phí cao, yêu cầu máy mạnh	Trả phí (có bản dùng thử)
EasyEDA	Trực tuyến, dễ dùng, tích hợp đặt hàng PCB	Giới hạn tính năng nâng cao	Miễn phí/ trả phí cho tính năng cao cấp
Proteus	Mô phỏng vi mạch mạnh, hỗ trợ Arduino	Chi phí, không chuyên vẽ PCB chuyên sâu	Trả phí

Lựa chọn công cụ phù hợp với ngân sách, nhu cầu và kinh nghiệm của bạn.

3. Quy tắc cơ bản khi vẽ mạch

3.1. Đặt tên các node (điểm nối)

• Tên chuẩn: VCC, GND, +5V, +12V, NC (No Connection), N/C.
• Sử dụng ký hiệu chuẩn: Đối với các nguồn, dùng “+5V”, “-12V” thay vì “VCC1”.

3.2. Sắp xếp linh kiện hợp lý

• Nhóm chức năng: Các linh kiện cùng một khối chức năng (ví dụ: bộ nguồn, bộ khuếch đại) nên đặt gần nhau.
• Hướng luồng tín hiệu: Đặt các linh kiện theo hướng từ nguồn tới tải, giúp người đọc dễ theo dõi.
• Tránh giao cắt dây: Khi không thể tránh, dùng “jumpers” (cây nhảy) hoặc “wire bridges” và đánh dấu rõ ràng.

3.3. Sử dụng ký hiệu chuẩn IEC/IEEE

• Điện trở (Resistor): R hoặc Ω.
• Tụ điện (Capacitor): C.
• Cuộn cảm (Inductor): L.
• Diode: D hoặc ký hiệu tam giác‑đường thẳng.
• Transistor: Q, và biểu đồ NPN/PNP rõ ràng.
• IC: U hoặc IC, kèm số model.

3.4. Đánh dấu các giá trị và tolerance

• Giá trị linh kiện: Viết đầy đủ, ví dụ “10 kΩ 1%”.
• Tolerances: Đặc biệt quan trọng với các linh kiện nhạy cảm (điện trở 0.1%, tụ điện C0G/NP0).

3.5. Ghi chú (Notes) và mô tả

• Mô tả ngắn gọn: “R1: Pull‑up cho SDA”.
• Cảnh báo: “C2: Không được lắp ngược polarity”.
• Kết nối đặc biệt: “J1: Connector 2‑pin, solder side”.

4. Các bước thực hiện vẽ mạch chi tiết

4.1. Tạo dự án mới

Có thể bạn quan tâm: Cách Vẽ Mockup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mở phần mềm, tạo dự án mới, đặt tên dự án và thư mục lưu trữ rõ ràng (ví dụ: Project_Amplifier_V1).

4.2. Thêm thư viện linh kiện

• KiCad: Preferences → Manage Symbol Libraries.
• Eagle: Control Panel → Libraries.
• Nhập các thư viện cần thiết, kiểm tra ký hiệu (symbol) và footprint (footprint) khớp nhau.

4.3. Đặt các linh kiện nền tảng (Power, Ground)

• Đặt Power Rail (VCC, +5V, +12V…) và Ground ở các vị trí dễ nhìn.
• Dùng Net Labels để gắn nhãn cho các rail, tránh việc kéo dây dài.

4.4. Đặt các linh kiện chính

• ICs: Đặt ở vị trí trung tâm, hướng mặt (front) hướng lên.
• Các linh kiện ngoại vi: Đặt gần các chân tương ứng của IC để giảm độ dài dây.

4.5. Kết nối các node

• Wire tool: Kéo dây từ chân này sang chân kia.
• Automatic routing (nếu có): Kiểm tra lại từng đoạn dây để chắc chắn không có ngắn mạch.
• Sử dụng bus: Khi có nhiều dây cùng chung một node (ví dụ: BUS I²C), dùng ký hiệu bus để gọn gàng.

4.6. Kiểm tra lỗi (ERC – Electrical Rule Check)

• Chạy ERC trong phần mềm để phát hiện:
• Thiếu nối GND hoặc VCC.
• Nối ngắn (short) giữa các rail.
• Đầu vào không có pull‑up/pull‑down.
• Sửa các lỗi được báo cáo.

4.7. Thêm chú thích và tài liệu tham khảo

• Ghi BOM ở cuối bản vẽ hoặc trong file riêng.
• Thêm link tới datasheet hoặc tài liệu tham khảo cho các IC quan trọng.

4.8. Xuất file

• Schematic PDF: Để chia sẻ, in ấn.
• Netlist: Để truyền cho công cụ PCB layout.
• Gerber (nếu đã thiết kế PCB): Đối với nhà sản xuất.

5. Lưu ý khi vẽ mạch phức tạp

Có thể bạn quan tâm: Cách Vẽ Miền Đồ Họa Toán Học: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

5.1. Quản lý tín hiệu nhạy cảm

• Tín hiệu analog: Đặt cách xa nguồn switching, sử dụng ground plane để giảm nhiễu.
• Tín hiệu số cao tốc: Đặt các dây ngắn, sử dụng differential pair nếu cần.
• Đặt decoupling capacitors (0.1 µF, 1 µF) ngay gần chân VCC của IC.

5.2. Đánh dấu các khu vực cần tản nhiệt

• Đối với MOSFET, IC công suất, thêm thermal pad và ký hiệu “Heatsink” nếu cần.

5.3. Sử dụng các công cụ simulation

• LTspice, PSpice, Proteus: Đưa netlist vào mô phỏng để kiểm tra đáp ứng tần số, ổn định.
• Kiểm tra DC bias, AC gain, phase margin trước khi chuyển sang PCB.

5.4. Phân chia mạch thành các khối (modular)

• Tạo sub‑schematics cho mỗi khối (ví dụ: Power Supply, Amplifier, Control Logic) và dùng hierarchical sheets để quản lý.
• Giúp dễ bảo trì, tái sử dụng trong các dự án khác.

6. Mẹo tối ưu hoá bản vẽ mạch

Mẹo	Lợi ích
Sử dụng net alias (ví dụ: +5V thay VCC1)	Đọc dễ dàng, giảm nhầm lẫn
Đánh số pin IC (U1‑1, U1‑2…)	Khi sửa lỗi nhanh hơn
Bảo vệ các node quan trọng bằng “no‑connect”	Tránh nối nhầm
Thêm “test point” (TP)	Dễ dàng đo lường trong prototype
Sắp xếp các nguồn cấp và ground ở hai rail riêng biệt	Giảm nhiễu, cải thiện EMR
Sử dụng “bus” cho tín hiệu đa dây	Gọn gàng, giảm rối mắt
Kiểm tra lại orientation của diode, transistor	Tránh lắp ngược gây hỏng mạch

7. Các lỗi thường gặp và cách khắc phục

1. Nối ngắn (short) giữa VCC và GND
2. Nguyên nhân: Dây kéo không đúng, ký hiệu “jumper” bị đặt sai.

3. Khắc phục: Chạy ERC, dùng công cụ “Highlight Net” để kiểm tra.

4. Thiếu decoupling capacitor

5. Hậu quả: Nhiễu, không ổn định khi IC chuyển trạng thái.

6. Biện pháp: Đặt 0.1 µF gần mỗi chân VCC, thêm 10 µF nếu cần.

7. Kết nối sai chân IC

8. Cách phát hiện: Kiểm tra datasheet, so sánh pinout với schematic.

9. Sửa: Xóa và đặt lại linh kiện, chú ý orientation.

10. Không đồng nhất ground

11. Hiệu ứng: Loop current, tín hiệu nhiễu.

12. Giải pháp: Sử dụng một ground plane duy nhất, tránh “ground islands”.

13. Bố trí dây quá dài

14. Tác động: Tín hiệu trễ, giảm tốc độ.
15. Cải thiện: Đặt linh kiện gần nhau, dùng bus hoặc shielded wires.

8. Thực hành: Ví dụ vẽ mạch một bộ khuếch đại âm thanh nhỏ

8.1. Yêu cầu

Có thể bạn quan tâm: Cách Vẽ Mi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Input: Tín hiệu audio line‑level (±1 V).
• Output: Tối đa 10 W vào loa 8 Ω.
• Nguồn: 12 V DC.
• IC chính: LM386 (amplifier 1 W) + MOSFET để tăng công suất.

8.2. Các linh kiện cần

Linh kiện	Giá trị	Số lượng
LM386	IC	1
MOSFET IRF540N	N‑channel	1
Resistor	10 Ω 1%	2
Resistor	1 kΩ 1%	1
Capacitor	100 µF electrolytic	2
Capacitor	0.1 µF ceramic	2
Diode	1N4007	2
Connector	3.5 mm jack	1
Power jack	2.1 mm	1
Heat sink	–	1

8.3. Bước vẽ sơ đồ

1. Đặt Power rail: +12 V và GND.
2. Thêm LM386 (U1), đặt hướng mặt lên, pin 6 (VCC) nối +12 V, pin 4 (GND) nối GND.
3. Nối input: Pin 3 (IN) qua capacitor 100 µF (C1) tới jack input, thêm resistor 10 Ω (R1) làm load.
4. Kết nối output: Pin 5 (OUT) qua capacitor 100 µF (C2) tới cổng loa, qua MOSFET (Q1) để tăng công suất.
5. Điều khiển MOSFET: Gate của Q1 nối qua resistor 1 kΩ (R2) tới pin 5 của LM386, nguồn Gate còn lại nối GND qua diode 1N4007 (D1) để bảo vệ.
6. Decoupling: Đặt 0.1 µF (C3, C4) ngay gần pin 6 và 4 của LM386.
7. Kiểm tra ERC, sửa lỗi nếu có.

8.4. Kiểm tra và mô phỏng

• LTspice: Tạo netlist, chạy AC analysis để kiểm tra gain (~20 dB) và tần số đáp ứng (20 Hz‑20 kHz).
• Kiểm tra DC bias: Đảm bảo không có điện áp ngược trên MOSFET.

8.5. Kết quả

• Bản vẽ sơ đồ sạch, các node được gắn nhãn rõ ràng, có chú thích “C1: Input coupling, 100 µF”.
• ERC không báo lỗi, chuẩn bị sẵn netlist để chuyển sang PCB.

9. Kết luận

Việc cách vẽ mạch không chỉ là một bước trong quá trình thiết kế phần cứng, mà còn là nền tảng quyết định chất lượng, độ tin cậy và khả năng sản xuất của sản phẩm cuối cùng. Bằng cách:

1. Hiểu rõ yêu cầu và chuẩn bị dữ liệu linh kiện chi tiết,
2. Lựa chọn công cụ phù hợp và tuân thủ các quy tắc ký hiệu chuẩn,
3. Sắp xếp linh kiện hợp lý, gắn nhãn rõ ràng,
4. Kiểm tra lỗi bằng ERC và mô phỏng,
5. Áp dụng các mẹo tối ưu và tránh lỗi thường gặp,

bạn sẽ tạo ra những bản vẽ mạch chuyên nghiệp, dễ bảo trì và sẵn sàng cho bước tiếp theo là thiết kế PCB và sản xuất. Hãy thực hành thường xuyên, học hỏi từ các dự án thực tế và không ngừng cải thiện kỹ năng vẽ mạch của mình. Khi đã thành thạo, bạn sẽ thấy việc biến ý tưởng thành một mạch điện tử hoạt động thực sự trở nên nhanh chóng và thú vị hơn bao giờ hết.

Chúc bạn thành công trong các dự án điện tử sắp tới!
