Mái cong là một trong những yếu tố kiến trúc quan trọng và mang tính biểu tượng cao trong nhiều nền văn hoá, đặc biệt là ở các nước châu Á như Trung Quốc, Nhật Bản, Hàn Quốc và Việt Nam. Không chỉ mang lại vẻ đẹp thẩm mỹ độc đáo, mái cong còn thể hiện sự khéo léo, tinh tế và sự tôn trọng truyền thống. Khi bạn muốn thiết kế một công trình, một mẫu nhà, một bức tranh hay thậm chí là một mô hình 3D, việc nắm vững kỹ năng vẽ mái cong là điều không thể thiếu.
Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, để vẽ mái cong một cách chuẩn xác và đẹp mắt. Chúng tôi sẽ đề cập đến các khái niệm cơ bản, công cụ cần thiết, quy trình vẽ bằng tay và bằng phần mềm, cùng với một số mẹo thiết kế giúp bạn tạo nên những mái cong ấn tượng.
Có thể bạn quan tâm: Cách Vẽ Màu Wat: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

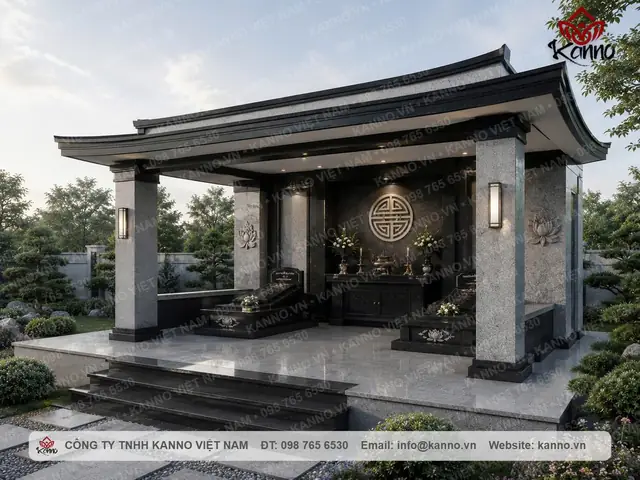

1. Kiến Thức Cơ Bản Về Mái Cong
1.1. Định Nghĩa Mái Cong
Mái cong (tiếng Anh: curved roof) là loại mái có độ cong hoặc vòng tròn, thay vì các góc thẳng như mái dốc truyền thống. Mái cong thường có các dạng:
Mái cung (arch roof): Độ cong giống như một cung tròn, thường xuất hiện trong các cổng chào, nhà thờ.
Mái vòm (vault roof): Được tạo thành từ các vòm liên tiếp, tạo ra không gian nội thất rộng lớn.
Mái vòng (circular roof): Được thiết kế theo hình tròn hoàn chỉnh, thích hợp cho các công trình tròn như nhà kho, sân vận động.
Mái parabolic (parabolic roof): Độ cong dựa trên đường parabola, thường dùng cho các công trình hiện đại, tối ưu khả năng chịu tải và thẩm mỹ.
1.2. Lý Do Sử Dụng Mái Cong
Thẩm mỹ: Tạo điểm nhấn, làm cho công trình trở nên độc đáo.
Tối ưu không gian: Giúp tận dụng tối đa diện tích nội thất, đặc biệt trong các công trình có trần cao.
Cải thiện thông gió và ánh sáng: Độ cong giúp ánh sáng tự nhiên lan tỏa đều và không gian thông thoáng hơn.
Khả năng chịu tải: Các dạng mái cong như vòm có khả năng chịu tải tốt hơn so với mái phẳng.
2. Công Cụ Và Phần Mềm Cần Thiết
2.1. Vẽ Bằng Tay
Công Cụ
Mô Tả
Lưu Ý
Bút chì HB hoặc 2B
Dùng để phác thảo các đường nét chính
Nên dùng bút chì mềm để dễ xóa
Thước kẻ thẳng
Định vị các điểm đầu và cuối
Đảm bảo độ chính xác
Compas (cây kẻ tròn)
Vẽ các vòng tròn, cung tròn
Chọn độ mở phù hợp với độ cong mong muốn
Thước góc
Đo góc nghiêng, độ dốc của mái
Hữu ích khi vẽ mái có độ nghiêng nhất định
Bảng vẽ hoặc giấy vẽ A3
Không gian vẽ rộng, dễ quan sát
Sử dụng giấy dày để tránh rách khi xóa
Gôm tẩy
Xóa các nét sai
Chọn gôm không để lại vết bẩn
2.2. Vẽ Bằng Phần Mềm
Phần Mềm
Ưu Điểm
Nhược Điểm
AutoCAD
Độ chính xác cao, hỗ trợ 2D/3D
Cần thời gian học
SketchUp
Dễ học, trực quan, hỗ trợ 3D nhanh
Độ chi tiết không cao bằng AutoCAD
Rhino
Mạnh mẽ trong vẽ các đường cong phức tạp
Giá phí cao
Adobe Illustrator
Tốt cho vẽ minh hoạ, vector
Không hỗ trợ 3D
Blender
Miễn phí, hỗ trợ 3D và render
Đòi hỏi kiến thức đồ họa 3D
3. Quy Trình Vẽ Mái Cong Bằng Tay
3.1. Bước 1: Xác Định Kích Thước Cơ Bản
Đo độ dài và chiều rộng của mặt nền (có thể là nền nhà, nền tường…). Ghi lại kích thước chính xác.
Xác định độ cao tối đa của mái (điểm cao nhất của mái). Thông thường, độ cao này được tính bằng tỉ lệ:
Mái cung: 1/3–1/2 chiều rộng nền.
Mái vòm: 1/2–2/3 chiều rộng nền.
Ví dụ: Nếu nền có chiều rộng 6m, độ cao tối đa của mái cung có thể từ 2m đến 3m.

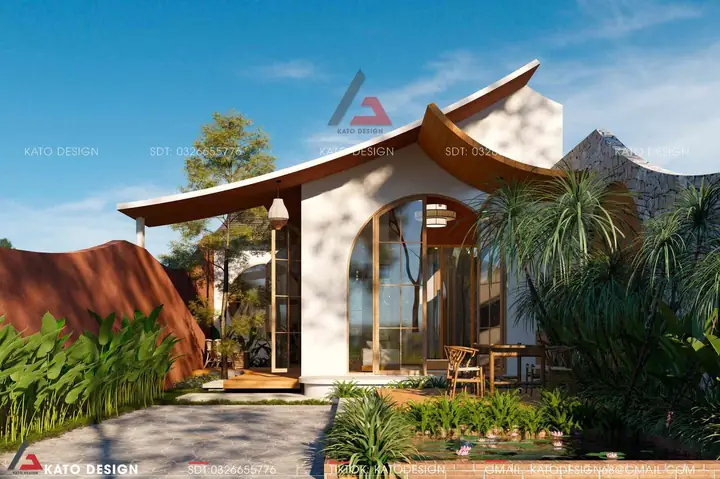

Cách Vẽ Mái Cong
Có thể bạn quan tâm: Cách Vẽ Mày Ngang Đẹp Tự Nhiên: Hướng Dẫn Từng Bước Chi Tiết Cho Người Mới Bắt Đầu
3.2. Bước 2: Vẽ Đường Kẻ Cơ Bản
Vẽ một đường thẳng ngang đại diện cho bề mặt nền (đường nền).
Đánh dấu các điểm đầu và cuối của mái trên đường nền (A và B). Khoảng cách AB = chiều rộng mái.
3.3. Bước 3: Xác Định Điểm Trung Tâm và Bán Kính
Tìm trung điểm M của đoạn AB bằng cách sử dụng thước kẻ.
Xác định bán kính R của cung cong. R có thể tính bằng công thức:
R = \frac{(AB)^2}{8h} + \frac{h}{2}
trong đó h là độ cao mong muốn (điểm cao nhất của mái) và AB là độ rộng.
3.4. Bước 4: Vẽ Cung
Đặt đầu kim compas tại điểm trung tâm O (đặt sao cho khoảng cách O‑M = R‑h).
Mở compas bằng bán kính R.
Vẽ cung từ A qua điểm cao nhất (C) đến B. Đảm bảo cung qua điểm C (điểm cao nhất) là trung tâm của độ cong.
Lưu ý: Nếu muốn độ cong mềm hơn, tăng R; nếu muốn độ cong gọn hơn, giảm R.
3.5. Bước 5: Hoàn Thiện Đường Viền Mái
Vẽ hai đường thẳng dọc từ A và B lên đến điểm C, tạo thành khung mái.
Nối các đường thẳng với cung để hoàn thiện hình dạng mái cong.
3.6. Bước 6: Thêm Chi Tiết
Đường gờ mái (ridge line) nếu có.
Các thanh dầm, khung hỗ trợ (đặc biệt là trong thiết kế kiến trúc truyền thống).
Trang trí như họa tiết, ngói, tấm lợp.
3.7. Bước 7: Kiểm Tra Lại
Đo lại các độ dài, góc nghiêng để chắc chắn tính chính xác.
Đảm bảo các đường cong không bị lệch so với tỷ lệ đã định.
4. Vẽ Mái Cong Bằng Phần Mềm CAD
4.1. AutoCAD – Hướng Dẫn Chi Tiết
Bước 1: Khởi Tạo Bản Vẽ Mới
Mở AutoCAD, chọn New Drawing → Đặt đơn vị (mm hoặc cm) phù hợp với dự án.
Bước 2: Vẽ Đường Nền
Dùng lệnh LINE để vẽ đoạn thẳng AB, chiều rộng theo kích thước thực tế.
Bước 3: Xác Định Điểm Trung Tâm và Bán Kính
Dùng lệnh MIDPOINT để tạo điểm M ở giữa AB.
Nhập R = (AB)^2/(8h) + h/2 vào dòng lệnh để tính bán kính.
Dùng lệnh CIRCLE với tâm O và bán kính R để tạo vòng tròn tham chiếu.
Bước 4: Cắt Đoạn Vòng Tròn
Dùng lệnh TRIM để cắt vòng tròn, chỉ giữ lại phần cung từ A tới B.
Bước 5: Hoàn Thiện Khung Mái
Dùng lệnh LINE để vẽ các đường dọc từ A và B lên đến điểm cao C (điểm giao của cung và trục dọc).
Bước 6: Thêm Chi Tiết
Tạo các lớp (layer) riêng cho Mái, Khung, Trang trí để dễ quản lý.
Dùng HATCH để tạo mẫu lợp (ngói, tấm kim loại).
Bước 7: Xuất Bản Vẽ
Lưu dưới dạng DWG hoặc PDF để in ấn, chia sẻ.
4.2. SketchUp – Vẽ Mái Cong 3D
Tạo Hình Hộp Nền: Dùng công cụ Rectangle để tạo nền, kéo lên thành hình hộp.
Tạo Đường Cung: Dùng Arc tool, nhập bán kính và góc độ để tạo cung.
Kéo Đến Mái: Sử dụng Push/Pull để kéo cung lên, tạo bề mặt mái cong.
Tinh Chỉnh: Dùng Scale để điều chỉnh độ sâu, độ cao cho phù hợp.
Áp Dụng Vật Liệu: Chọn Materials, áp dụng ngói hoặc tôn lên bề mặt mái.
Render: Sử dụng plugin như V-Ray để render hình ảnh thực tế.
4.3. Rhino – Đối Với Các Đường Cong Phức Tạp
Dùng lệnh Arc hoặc Curve để vẽ đường cong tùy ý.
Sử dụng Sweep2 hoặc Loft để tạo bề mặt mái từ các đường dẫn.
Rhino cho phép chỉnh sửa NURBS, rất hữu ích khi cần độ cong mượt mà.
Xác định trung điểm: Dùng thước đo, đánh dấu trung điểm của mỗi cạnh dài 8m.
Vẽ cung: Dùng compas mở 4.45m, đặt tâm sao cho cung qua điểm cao nhất 2.5m.
Hoàn thiện khung: Vẽ các dầm dọc và dầm ngang hỗ trợ, nối với cung.
Thêm ngói: Vẽ các lớp ngói, chừa khoảng cách giãn nở 5mm giữa các lớp.
Kiểm tra: Đo lại độ cao, độ rộng, độ cong, đảm bảo không có sai số >5mm.
7. Những Lỗi Thường Gặp Khi Vẽ Mái Cong Và Cách Khắc Phục
Lỗi
Nguyên Nhân
Cách Khắc Phục
Mái cong không đồng đều
Đặt compas không đúng trung tâm
Xác định lại trung điểm, kiểm tra bán kính
Độ cao mái sai
Sai công thức tính bán kính
Kiểm tra lại công thức, tính lại R
Đường cong quá gồ ghề
Dùng compas quá nhỏ hoặc vẽ tay không mượt
Tăng bán kính, dùng công cụ vẽ spline trong phần mềm
Không đủ hỗ trợ cấu trúc
Bỏ qua việc vẽ dầm chịu lực
Vẽ thêm dầm, khung kim loại hoặc gỗ
Vật liệu lợp không phù hợp
Không tính trọng tải
Tính toán tải trọng, chọn vật liệu nhẹ hơn nếu cần
8. Kết Luận
Vẽ mái cong không chỉ là một kỹ năng nghệ thuật mà còn là sự kết hợp giữa kiến thức kỹ thuật, thẩm mỹ và sự sáng tạo. Bằng việc nắm vững các nguyên tắc cơ bản, công cụ hỗ trợ và quy trình chi tiết như đã trình bày ở trên, bạn hoàn toàn có thể tự tin thiết kế và vẽ được những mái cong chuẩn xác, đẹp mắt cho mọi dự án – từ bản vẽ kiến trúc, mẫu nhà 3D cho tới các bức tranh minh hoạ.
Hãy bắt đầu thực hành ngay hôm nay, áp dụng những mẹo thiết kế và công cụ phù hợp với nhu cầu của bạn. Khi đã thành thạo, bạn sẽ khám phá ra vô vàn cách sáng tạo mới, biến mỗi mái cong thành một tác phẩm nghệ thuật độc đáo, phản ánh phong cách và cá tính riêng của mình.
