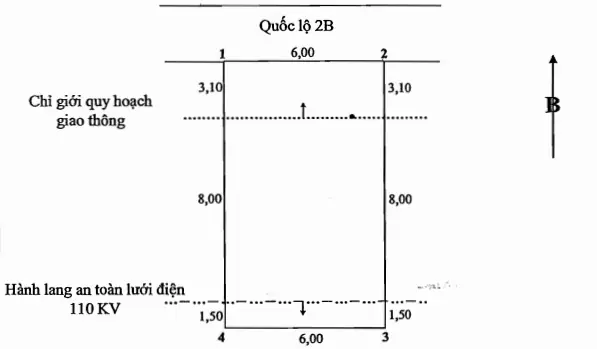

Cách Vẽ Mảnh Đất: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở đầu

Việc vẽ mảnh đất không chỉ là một kỹ năng thiết thực trong lĩnh vực kiến trúc, quy hoạch đô thị mà còn là công cụ hỗ trợ quan trọng cho các nhà đầu tư bất động sản, nông dân, hoặc bất kỳ ai muốn quản lý và khai thác tài nguyên đất đai một cách hiệu quả. Trong bài viết này, chúng ta sẽ đi sâu vào từng bước cụ thể, từ việc chuẩn bị dữ liệu, lựa chọn công cụ, cách thực hiện bản vẽ cho tới các mẹo và lưu ý để hoàn thiện bản đồ mảnh đất một cách chuyên nghiệp.

1. Hiểu Rõ Khái Niệm “Mảnh Đất”

1.1 Định Nghĩa

Mảnh đất là một khu vực có ranh giới xác định, thường được xác định bằng các yếu tố pháp lý (sổ đỏ, sổ hồng) hoặc yếu tố tự nhiên (đường ranh giới, sông, đồi núi). Mỗi mảnh đất có các thông tin cơ bản như diện tích, tọa độ, loại đất, và mục đích sử dụng.

1.2 Tầm Quan Trọng

• Quy hoạch đô thị: Giúp các cơ quan quản lý xác định khu vực phát triển, bảo vệ môi trường.
• Kinh doanh bất động sản: Cung cấp dữ liệu chính xác cho giao dịch mua bán, cho thuê.
• Nông nghiệp: Quản lý diện tích canh tác, tính toán năng suất.
• Pháp lý: Đảm bảo tính hợp pháp trong các thủ tục chuyển nhượng, thế chấp.

2. Chuẩn Bị Dữ Liệu Cơ Bản

2.1 Thu Thập Thông Tin Sổ Đỏ / Sổ Hồng

• Số tờ, số thửa
• Diện tích (m² hoặc ha)
• Địa chỉ chi tiết (tỉnh, huyện, xã, thôn, số nhà)

2.2 Thu Thập Dữ Liệu Địa Hình

• Bản đồ địa hình (có độ cao, độ dốc)
• Ảnh vệ tinh (Google Earth, Bing Maps)
• Dữ liệu GIS (Shapefile, GeoJSON)

2.3 Xác Định Các Điểm Ranh Giới

• Sử dụng công cụ GPS để ghi lại tọa độ các góc (điểm góc) của mảnh đất.
• Nếu không có GPS, có thể lấy tọa độ từ bản đồ trực tuyến (Google Maps → Click → Lấy tọa độ).

2.4 Kiểm Tra Thông Tin Pháp Lý

Có thể bạn quan tâm: Cách Vẽ Mạng Đảo: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đảm bảo rằng các ranh giới không trùng lặp với mảnh đất lân cận.
• Kiểm tra các quy định quy hoạch (điểm quy hoạch, khu vực cấm xây dựng).

3. Lựa Chọn Công Cụ Vẽ Mảnh Đất

3.1 Phần Mềm CAD (Computer Aided Design)

• AutoCAD: Độ chính xác cao, hỗ trợ DWG, DXF.
• DraftSight: Miễn phí cho người dùng cá nhân, giao diện thân thiện.
• LibreCAD: Mã nguồn mở, phù hợp cho người mới bắt đầu.

3.2 Phần Mềm GIS (Geographic Information System)

• ArcGIS: Công cụ mạnh mẽ, hỗ trợ phân tích không gian.
• QGIS: Miễn phí, mã nguồn mở, tích hợp nhiều plugin.
• MapInfo: Dễ sử dụng, thích hợp cho doanh nghiệp nhỏ.

3.3 Ứng Dụng Trực Tuyến

• Google My Maps: Đơn giản, không cần cài đặt.
• ArcGIS Online: Tạo bản đồ tương tác nhanh chóng.
• Mapbox: Tùy biến giao diện bản đồ.

3.4 Công Cụ Di Động

• GPS Surveyor (Android): Ghi lại tọa độ, xuất file KML.
• Land Surveyor (iOS): Hỗ trợ đo đạc và vẽ sơ đồ nhanh.

4. Quy Trình Vẽ Mảnh Đất Bằng Phần Mềm CAD

4.1 Tạo File Mới và Thiết Lập Đơn Vị

1. Mở AutoCAD → “New Drawing”.
2. Thiết lập hệ thống đơn vị: UNITS → chọn “Decimal” và đơn vị “Meters” hoặc “Feet” tùy theo dữ liệu.

4.2 Nhập Dữ Liệu Tọa Độ

• Sử dụng lệnh POINT để đánh dấu các tọa độ đã thu thập.
• Định dạng: POINT x,y (ví dụ POINT 123456.78,987654.32).

4.3 Vẽ Đường Ranh Giới

• Dùng lệnh PLINE để nối các điểm theo thứ tự.
• Đảm bảo đóng vòng (điểm cuối nối lại điểm đầu).

4.4 Thêm Thông Tin Văn Bản

Có thể bạn quan tâm: Cách Vẽ Mạng Aon: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Lệnh TEXT hoặc MTEXT để ghi chú: số thửa, diện tích, hướng.
• Đặt văn bản ở vị trí dễ nhìn, tránh che khuất ranh giới.

4.5 Kiểm Tra Độ Chính Xác

• Sử dụng lệnh DIST để đo khoảng cách giữa các điểm, so sánh với dữ liệu thực tế.
• Nếu có sai lệch, chỉnh lại các điểm bằng lệnh MOVE hoặc STRETCH.

4.6 Lưu File

• Lưu dưới dạng DWG để chỉnh sửa sau.
• Xuất bản PDF hoặc DXF để chia sẻ với người không dùng CAD.

5. Quy Trình Vẽ Mảnh Đất Bằng Phần Mềm GIS (QGIS)

5.1 Cài Đặt và Khởi Động QGIS

• Tải QGIS từ trang chính thức → Cài đặt.
• Mở QGIS → Tạo dự án mới.

5.2 Nhập Dữ Liệu Tọa Độ

• Tạo Layer mới: Layer → Create Layer → New Shapefile Layer.
• Định dạng: “Polygon” → Đặt tên “MiengDat”.
• Thêm trường (field) cho thông tin: “SoThua”, “DienTich”, “DiaChi”.

5.3 Vẽ Polygon

• Chọn công cụ “Add Polygon Feature”.
• Nhấp chuột theo thứ tự các điểm ranh giới, nhấn chuột phải → “Finish”.
• Nhập thông tin thuộc tính (số thửa, diện tích, địa chỉ) trong bảng pop‑up.

5.4 Kiểm Tra Diện Tích

• Mở bảng thuộc tính → Field Calculator.
• Tạo trường mới “DienTich” → Công thức: $area (đơn vị m² nếu hệ tọa độ đúng).
• So sánh với diện tích thực tế, chỉnh sửa nếu cần.

5.5 Định Dạng Bản Đồ

• Thêm lớp nền (basemap): XYZ Tiles → OpenStreetMap hoặc Google Satellite.
• Điều chỉnh màu sắc, độ trong suốt của polygon để hiển thị rõ ràng.

5.6 Xuất Bản Đồ

• Project → Import/Export → Export Map to PDF hoặc Export → Save As… → định dạng PNG, JPEG, GeoJSON.

6. Các Bước Thực Hiện Trên Ứng Dụng Trực Tuyến (Google My Maps)

Có thể bạn quan tâm: Cách Vẽ Mạch Tim: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1 Tạo Bản Đồ Mới

• Đăng nhập Google → Truy cập Google My Maps → “Create a new map”.

6.2 Thêm Đường Ranh Giới

• Chọn “Draw a line” → “Add line or shape”.
• Nhấp để tạo các điểm trên bản đồ, hoàn thành bằng cách nhấp vào điểm đầu.

6.3 Nhập Thông Tin

• Khi hoàn thành, một hộp thoại sẽ hiện ra để nhập tiêu đề và mô tả (số thửa, diện tích).

6.4 Chia Sẻ và Nhúng

• Nhấn “Share” → Đặt quyền “Anyone with the link can view”.
• Lấy mã nhúng để chèn vào website hoặc tài liệu PDF.

7. Mẹo Và Lưu Ý Khi Vẽ Mảnh Đất

7.1 Đảm Bảo Độ Chính Xác Của Tọa Độ

• Sử dụng GPS có độ sai số < 1m (RTK) nếu yêu cầu cao.
• Kiểm tra lại các điểm bằng cách so sánh với bản đồ địa chính.

7.2 Lựa Chọn Hệ Tọa Độ Phù Hợp

• Việt Nam thường dùng hệ tọa độ UTM Zone 48N (EPSG:32648) hoặc VN2000.
• Đảm bảo tất cả dữ liệu (GPS, bản đồ, GIS) cùng hệ tọa độ để tránh sai lệch.

7.3 Ghi Nhận Các Thông Tin Pháp Lý

• Ghi rõ “Sổ đỏ số …”, “Ngày cấp”, “Tên chủ sở hữu”.
• Lưu trữ bản sao điện tử và bản in ở nơi an toàn.

7.4 Định Dạng File Đúng Mục Đích

• Đối với truyền thông: PNG, JPEG.
• Đối với phân tích: Shapefile, GeoJSON.
• Đối với in ấn: PDF (độ phân giải 300dpi).

7.5 Kiểm Tra Lại Trước Khi Gửi

Có thể bạn quan tâm: Cách Vẽ Mạch Proteus: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Nhận xét từ đồng nghiệp, chuyên gia địa chính.
• Đảm bảo không có lỗi chính tả, thông tin sai lệch.

8. Ứng Dụng Thực Tế Của Bản Vẽ Mảnh Đất

8.1 Trong Quy Hoạch Đô Thị

• Xác định khu vực phát triển hạ tầng (đường, cầu, công viên).
• Đánh giá ảnh hưởng môi trường (khu vực sinh thái, đất nông nghiệp).

8.2 Trong Kinh Doanh Bất Động Sản

• Tạo brochure, tài liệu bán hàng với bản đồ chi tiết.
• Hỗ trợ giao dịch chuyển nhượng, thế chấp bằng cách cung cấp bản vẽ chính xác.

8.3 Trong Nông Nghiệp Thông Minh

• Xác định các khu vực cần tưới tiêu, bón phân.
• Kết hợp với dữ liệu GIS để dự báo năng suất.

8.4 Trong Quản Lý Tài Nguyên

• Theo dõi thay đổi diện tích (mở rộng, thu hẹp) qua các năm.
• Đánh giá giá trị đất dựa trên vị trí và tiềm năng phát triển.

9. Tổng Kết

Việc vẽ mảnh đất là một quy trình đòi hỏi sự tỉ mỉ, chính xác và hiểu biết sâu rộng về cả khía cạnh kỹ thuật lẫn pháp lý. Bắt đầu từ việc thu thập dữ liệu cơ bản như sổ đỏ, tọa độ GPS, đến việc lựa chọn công cụ phù hợp (CAD, GIS, hoặc ứng dụng trực tuyến), mỗi bước đều có những lưu ý quan trọng để đảm bảo bản vẽ cuối cùng không chỉ đẹp mắt mà còn đáp ứng đầy đủ yêu cầu sử dụng thực tế.

Những kỹ năng và kiến thức được trình bày trong bài viết này sẽ giúp bạn tự tin thực hiện bản vẽ mảnh đất cho bất kỳ mục đích nào – từ quy hoạch đô thị, kinh doanh bất động sản, đến quản lý nông nghiệp. Hãy luôn chú ý đến độ chính xác của dữ liệu, tuân thủ các quy định pháp lý và sử dụng công cụ một cách linh hoạt để đạt được kết quả tối ưu.

Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện và chi tiết về cách vẽ mảnh đất. Nếu có bất kỳ câu hỏi nào hoặc cần hỗ trợ thêm, đừng ngại liên hệ với chuyên gia địa chính hoặc các nhà tư vấn GIS để được tư vấn cụ thể hơn.
