Cách Vẽ Massing: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Naruto: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Giới thiệu về Massing trong Kiến Trúc

Massing (còn gọi là “khối lượng” trong kiến trúc) là quá trình tạo dựng hình khối tổng thể của một công trình, thể hiện quy mô, tỉ lệ, bố cục không gian và mối quan hệ giữa các khối hình. Khi nói tới “vẽ massing”, chúng ta không chỉ nói về việc vẽ những đường nét cơ bản mà còn là việc nắm bắt ngôn ngữ kiến trúc, truyền tải ý tưởng thiết kế và đáp ứng các yêu cầu kỹ thuật, môi trường, pháp lý.

1.1. Tầm quan trọng của massing

• Truyền tải ý tưởng: Massing giúp khách hàng, nhà thầu, và các bên liên quan nhanh chóng hình dung được tổng thể dự án.
• Đánh giá khả thi: Thông qua massing, các kiến trúc sư có thể kiểm tra tính khả thi về mặt quy hoạch, ánh sáng tự nhiên, gió, và các yếu tố môi trường.
• Tối ưu hoá không gian: Phân bố các khối hình hợp lý giúp tối đa hoá diện tích sử dụng, giảm lãng phí và nâng cao hiệu quả năng lượng.
• Tuân thủ quy định: Massing là công cụ để kiểm tra các quy định về chiều cao, mật độ xây dựng, khoảng cách xây dựng (setback), và tầm nhìn.

1.2. Các loại bản vẽ massing

Loại bản vẽ	Mục đích	Phần mềm thường dùng
Massing 2D (plan, elevation)	Xác định chiều cao, diện tích, tỉ lệ các khối	AutoCAD, ArchiCAD
Massing 3D	Mô phỏng toàn cảnh, ánh sáng, bóng đổ	SketchUp, Rhino, Revit, Blender
Massing trong BIM	Tích hợp thông tin kỹ thuật, vật liệu	Revit, ArchiCAD, Vectorworks
Massing conceptual	Phác thảo nhanh, truyền cảm hứng	Pen & paper, iPad (Procreate), Photoshop

Có thể bạn quan tâm: Cách Vẽ Marshmello: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Nên Nhân Vật Đặc Trưng Của Dj Đỉnh Cao

2. Chuẩn Bị Trước Khi Vẽ Massing

2.1. Thu thập dữ liệu dự án

1. Bản đồ địa hình: Độ cao, độ dốc, các yếu tố tự nhiên (cây, nước).
2. Quy hoạch đô thị: Quy định chiều cao, mật độ xây dựng, set-back, FAR (Floor Area Ratio).
3. Nhu cầu sử dụng: Diện tích chức năng, số lượng tầng, các không gian công cộng.
4. Yếu tố môi trường: Hướng gió, ánh sáng mặt trời, vị trí năng lượng mặt trời.

2.2. Lựa chọn công cụ vẽ

• SketchUp: Dễ học, nhanh chóng tạo khối hình đơn giản.
• Revit: Tích hợp BIM, phù hợp cho dự án lớn, yêu cầu chi tiết kỹ thuật.
• Rhino + Grasshopper: Đối với massing dạng phức tạp, parametric.
• AutoCAD: Vẽ 2D nhanh, chuyển sang 3D bằng các lệnh extrude.

2.3. Xác định tiêu chuẩn vẽ

• Đơn vị đo: Metre hoặc foot tùy theo tiêu chuẩn địa phương.
• Độ chính xác: Đối với massing khái niệm, độ chính xác 0.1m là đủ.
• Layer/Category: Phân lớp khối nền, khối công năng, khối kỹ thuật.

Có thể bạn quan tâm: Cách Vẽ Marokai: Hướng Dẫn Từng Bước Để Tạo Ra Những Tác Phẩm Độc Đáo Và Ấn Tượng

3. Quy Trình Vẽ Massing Cơ Bản

3.1. Bước 1: Tạo nền (site plan)

1. Nhập bản đồ địa hình: Dùng file DWG/DXF hoặc file DEM (Digital Elevation Model).
2. Xác định các ranh giới khu đất: Vẽ polyline bao quanh khu đất, gán layer “Site Boundary”.
3. Đánh dấu các yếu tố quan trọng: Cây, đường, công trình hiện hữu.

3.2. Bước 2: Định hình khối nền (volume)

• Lập khối hình chữ nhật hoặc hình đa giác dựa trên diện tích xây dựng tối đa (theo FAR).
• Thiết lập chiều cao tối đa dựa trên quy định local zoning.
• Áp dụng setback: Dời các khối vào trong để tạo khoảng cách an toàn với ranh giới.

3.3. Bước 3: Phân chia khối thành các chương trình chức năng

• Xác định các zone: Văn phòng, bán lẻ, nhà ở, công cộng, kỹ thuật.
• Tách khối bằng “split” hoặc “extrude”: Ví dụ, một khối 30m x 20m x 15m có thể được chia thành hai khối: 30m x 12m x 10m (văn phòng) và 30m x 8m x 5m (khu công cộng).

3.4. Bước 4: Thêm chi tiết khối (roof, terraces)

• Mái phẳng: Thêm “slab” dày 0.2m, đặt các “parapet”.
• Mái nghiêng: Dùng “roof tool” (trong Revit) để tạo góc dốc, phân chia thành các “roof planes”.
• Terrace và balcony: Tạo các khối “extrude” nhỏ, đặt ở mức phù hợp.

3.5. Bước 5: Kiểm tra ánh sáng và bóng đổ

• Sử dụng công cụ “Sun Study” (Revit, SketchUp) để mô phỏng vị trí mặt trời vào các thời điểm: 9h sáng, trưa, 15h chiều.
• Phân tích bóng đổ: Đảm bảo không gây ảnh hưởng tới các công trình lân cận và không gây “heat island”.

3.6. Bước 6: Đánh giá và tinh chỉnh

Có thể bạn quan tâm: Cách Vẽ Mashiro: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Kiểm tra FAR: Diện tích sàn tổng (tổng diện tích các khối nhân với số tầng) chia cho diện tích khu đất.
• Kiểm tra set-back: Đảm bảo mọi khối đều tuân thủ khoảng cách quy định.
• Tinh chỉnh khối: Thay đổi chiều cao, độ dốc, vị trí để đạt mục tiêu thiết kế và đáp ứng yêu cầu pháp lý.

4. Kỹ Thuật Nâng Cao Trong Vẽ Massing

4.1. Massing Parametric (Grasshopper – Rhino)

• Khái niệm: Sử dụng các “nodes” (các thành phần) để tạo mối quan hệ giữa các tham số (chiều cao, diện tích, hướng).
• Lợi ích: Thay đổi một tham số (ví dụ, chiều cao) sẽ tự động cập nhật toàn bộ khối, giúp nhanh chóng thử nghiệm nhiều kịch bản.

4.1.1. Ví dụ thực tế

1. Tạo “Slider” cho chiều cao: 10m – 30m.
2. Link “Slider” tới “Extrude”: Khi di chuyển thanh trượt, khối tăng/giảm chiều cao ngay lập tức.
3. Thêm “Sun Path” component: Đánh giá bóng đổ tự động khi thay đổi chiều cao.

4.2. Massing với BIM (Building Information Modeling)

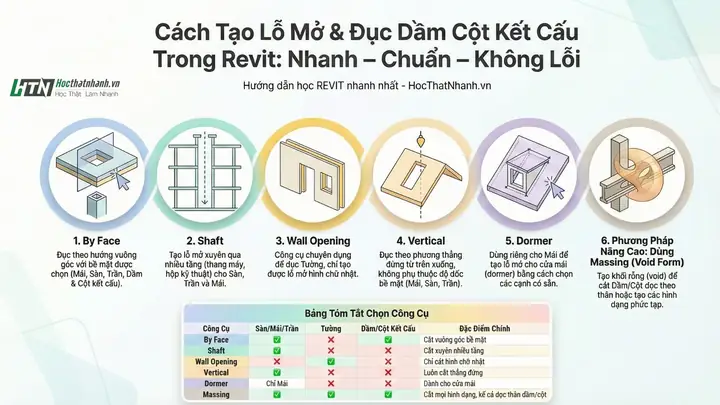

• Sử dụng Revit “Conceptual Mass”: Tạo các khối khái niệm, sau đó chuyển thành “building elements” (walls, floors, roofs).
• Lợi ích: Thông tin khối (material, fire rating, structural load) sẽ được tự động kế thừa khi chuyển sang mô hình chi tiết.

4.2.1. Quy trình

1. Create Mass → “In-Place Mass”.
2. Define Levels → Tự động tạo “floor plans”.
3. Apply Materials → Gán “render material” để mô phỏng màu sắc, độ phản xạ.

4.3. Phân tích năng lượng và môi trường trên massing

• Sử dụng công cụ “Energy Analysis” trong Revit: Nhập dữ liệu khí hậu (weather file) để tính toán nhu cầu năng lượng.
• Mô phỏng gió: Dùng “Autodesk CFD” hoặc “Ladybug Tools” (Grasshopper) để mô phỏng luồng không khí quanh khối.

4.3.1. Kết quả thường gặp

• Tối ưu hoá mặt trời: Thêm “shading devices” (các tấm che) trên mặt trời chiều Bắc (đối với bán cầu Bắc).
• Giảm tải nhiệt: Sử dụng “green roof” hoặc “cool roof” trên các khối mái.

5. Các Lỗi Thường Gặp Khi Vẽ Massing Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Massing vượt quá FAR	Không tính toán tổng diện tích sàn đúng	Kiểm tra lại số tầng, diện tích mỗi khối, sử dụng công cụ “Schedule” trong Revit
Setback không đạt	Đánh giá không chính xác ranh giới khu đất	Dùng “offset” tool để tạo khoảng cách chuẩn, kiểm tra bằng “measure”
Ánh sáng tự nhiên không đủ	Thiết kế khối quá dày, không có cửa sổ	Thêm “voids” (khoảng trống) cho cửa sổ, thay đổi vị trí khối để tăng diện tích kính
Bóng đổ gây ảnh hưởng tới khu vực lân cận	Chiều cao khối quá lớn, hướng mặt trời không được tối ưu	Thay đổi góc nghiêng, giảm chiều cao, hoặc thêm “sun shading devices”
Mô hình không tương thích với phần mềm khác	Định dạng file không chuẩn, thiếu layer	Xuất file dưới dạng IFC (Industry Foundation Classes) để tương thích BIM

6. Mẹo và Thủ Thuật Nhanh Khi Vẽ Massing

1. Sử dụng “Copy / Array” để tạo các khối lặp lại (ví dụ, các tầng nhà).
2. Áp dụng “Group” để gộp các thành phần liên quan, giúp di chuyển đồng thời.
3. Sử dụng “Component Library”: Lưu các khối massing thường dùng (cửa sổ, mái che) để tái sử dụng nhanh.
4. Tạo “View Templates”: Định dạng màu sắc, hiển thị các layer một cách nhất quán cho toàn bộ dự án.
5. Kiểm tra “Clash Detection” trong BIM: Đảm bảo các khối không chồng lấn với hệ thống kỹ thuật (đường ống, hệ thống HVAC).

7. Thực Hành: Dự Án Mẫu Vẽ Massing Từ Đầu Đến Cuối

7.1. Đặt mục tiêu

• Khu đất: 2000 m², hình chữ nhật 50m x 40m.
• Quy định: FAR = 3.0, chiều cao tối đa 30m, setback phía phía Bắc 5m.
• Chức năng: 60% văn phòng, 30% bán lẻ, 10% khu công cộng.

7.2. Bước thực hiện (sử dụng SketchUp)

1. Tạo Site Plan:
2. Vẽ hình chữ nhật 50m x 40m, gán layer “Site”.

3. Dùng “Push/Pull” để tạo mặt đất (thickness 0.2m).

4. Áp dụng Setback:

5. Dùng “Offset” 5m từ phía Bắc, tạo polyline mới.

6. Đánh dấu khu vực xây dựng cho phép.

7. Xác định diện tích xây dựng:

8. FAR 3.0 → Tổng diện tích sàn = 2000 m² x 3 = 6000 m².

9. Nếu dự tính 4 tầng, mỗi tầng cần 1500 m².

10. Vẽ khối chính:

11. Vẽ hình chữ nhật 30m x 50m (1500 m²) và “Push/Pull” lên 30m (độ cao 4 tầng x 7.5m).

12. Phân chia chức năng:

13. Dùng “Line” chia khối thành 3 phần:

    • 60% (1800 m²) – Văn phòng → 2 tầng, mỗi tầng 900 m².
    • 30% (900 m²) – Bán lẻ → 1 tầng, 900 m².
    • 10% (300 m²) – Khu công cộng → 1 tầng, 300 m².

14. Thêm mái và terrace:

15. Tạo “Roof” bằng “Push/Pull” lên 0.2m, sau đó “Scale” để tạo “parapet”.

16. Thêm “terrace” 5m x 5m trên tầng thượng, dùng “Push/Pull” 0.3m.

17. Mô phỏng ánh sáng:

18. Vào “Shadows” → bật “Sun”.

19. Đặt ngày 21/06, thời gian 12h. Kiểm tra vùng bóng đổ.

20. Kiểm tra FAR và Setback:

21. Sử dụng “Tape Measure” để đo tổng diện tích sàn.

22. Đảm bảo không vượt qua 6000 m² và giữ khoảng cách 5m phía Bắc.

23. Xuất file:

24. Export → 3D Model → .skp hoặc .ifc để chia sẻ với đồng nghiệp.

7.3. Kết quả cuối cùng

• Massing tổng thể: 4 tầng, chiều cao 30m, diện tích sàn 6000 m².
• Bố trí chức năng: Văn phòng chiếm 60%, bán lẻ 30%, công cộng 10%.
• Mái xanh: 20% diện tích mái được trồng cây, giảm nhiệt độ bề mặt.

8. Tổng Kết

Vẽ massing không chỉ là công việc kỹ thuật mà còn là nghệ thuật truyền tải ý tưởng thiết kế. Từ việc thu thập dữ liệu, chọn công cụ phù hợp, đến quá trình tạo khối, phân chia chức năng và tối ưu hoá môi trường, mỗi bước đều mang lại giá trị riêng. Khi nắm vững các nguyên tắc cơ bản và áp dụng các kỹ thuật nâng cao như parametric modeling, BIM, và phân tích năng lượng, kiến trúc sư sẽ tạo ra những mô hình massing không chỉ thẩm mỹ mà còn bền vững và đáp ứng mọi yêu cầu pháp lý.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn chi tiết, đầy đủ và thực tiễn để thực hiện “cách vẽ massing” một cách chuyên nghiệp. Hãy bắt đầu thử nghiệm trên dự án thực tế của mình và không ngừng cải tiến để đạt được những giải pháp kiến trúc tối ưu nhất. Chúc bạn thành công!
