Cách Vẽ Mặt Bằng Nhà: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới Thiệu Chung

Việc vẽ mặt bằng nhà không chỉ là một bước quan trọng trong quá trình thiết kế kiến trúc mà còn là nền tảng để thực hiện các công đoạn thi công, nội thất và quản lý không gian sống. Một bản mặt bằng chuẩn xác, chi tiết sẽ giúp chủ nhà, kiến trúc sư và nhà thầu hiểu rõ bố trí các phòng, vị trí cửa ra vào, cầu thang, hệ thống điện nước và các yếu tố quan trọng khác. Bài viết dưới đây sẽ cung cấp cho bạn một quy trình chi tiết, từng bước một, từ việc chuẩn bị công cụ, thu thập thông tin, thiết kế sơ bộ cho tới khi hoàn thiện bản vẽ mặt bằng nhà bằng phần mềm CAD hoặc các công cụ vẽ trực tuyến.

2. Lý Do Cần Vẽ Mặt Bằng Nhà

2.1. Đảm bảo tính khả thi và tiết kiệm chi phí

Mặt bằng là “bản đồ” của ngôi nhà, giúp đánh giá được việc sử dụng diện tích một cách tối ưu, tránh lãng phí không gian và giảm thiểu chi phí xây dựng.

2.2. Hỗ trợ trong việc xin phép xây dựng

Hầu hết các cơ quan quản lý đô thị yêu cầu nộp bản vẽ mặt bằng chi tiết để xem xét và cấp giấy phép xây dựng.

2.3. Giúp chủ nhà hình dung không gian sống

Có thể bạn quan tâm: Cách Vẽ Mặt Búp Bê Đầy Sáng Tạo Và Chi Tiết: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Khi có bản mặt bằng, chủ nhà có thể dễ dàng hình dung cách bố trí nội thất, hướng nhìn, ánh sáng tự nhiên và luồng không khí.

2.4. Dễ dàng phối hợp với các chuyên gia khác

Kiến trúc sư, kỹ sư kết cấu, nhà thầu và nhà thiết kế nội thất có thể đồng thời làm việc trên cùng một bản vẽ, giảm thiểu sai sót và tăng hiệu quả giao tiếp.

3. Các Bước Chuẩn Bị Trước Khi Vẽ

3.1. Xác Định Mục Đích và Yêu Cầu

• Mục đích sử dụng: Nhà ở riêng, nhà phố, biệt thự, nhà nghỉ, nhà trọ…
• Số lượng phòng: Bao nhiêu phòng ngủ, phòng khách, phòng bếp, phòng tắm…
• Phong cách thiết kế: Hiện đại, cổ điển, tối giản, xanh…
• Yêu cầu đặc biệt: Phòng làm việc tại nhà, phòng tập gym, khu vực cho trẻ em, không gian mở…

3.2. Thu Thập Thông Tin Địa Chính

• Diện tích đất: Tổng diện tích, kích thước (độ dài, độ rộng) và hình dạng (vuông, chữ L, chữ T…).
• Định vị địa hình: Độ dốc, hướng đất, vị trí các cây cối, đường giao thông, khu vực ngập lụt.
• Hệ thống hạ tầng: Vị trí cột điện, cột nước, cột gas, cột viễn thông.

3.3. Xác Định Quy Định Pháp Lý

• Quy chuẩn xây dựng địa phương: Độ cao tối đa, tỷ lệ xây dựng (FAR), khoảng cách tối thiểu tới lề đất, quy định về khoảng cách an toàn.
• Mẫu số giấy phép xây dựng: Thông thường sẽ yêu cầu bản vẽ mặt bằng, mặt đứng, mặt cắt và bản vẽ phối cảnh.

3.4. Chuẩn Bị Công Cụ Vẽ

Có thể bạn quan tâm: Cách Vẽ Mắt Tự Nhiên: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Công Cụ	Mô Tả	Ghi Chú
Giấy vẽ (kích thước A1, A0)	Dùng cho vẽ tay truyền thống	Độ dày 120-160 g/m²
Bút chì, bút mực	Vẽ phác thảo và nét chính	Bút mực kỹ thuật (0.5mm)
Thước kẻ, thước dọc, thước góc	Đo và kẻ các đường thẳng	Thước nhôm hoặc inox
Compas	Vẽ các vòng tròn, cung
Phần mềm CAD (AutoCAD, DraftSight)	Vẽ kỹ thuật số	Cần máy tính cấu hình đủ
Phần mềm vẽ trực tuyến (Floorplanner, SketchUp)	Dễ học, hiệu quả	Thích hợp cho người mới
Máy tính/ laptop	Cấu hình tối thiểu: CPU i5, RAM 8GB, GPU tích hợp	Để chạy phần mềm CAD mượt mà
Máy in kỹ thuật (plotter)	In bản vẽ lớn	Định dạng PDF hoặc DWG

4. Quy Trình Vẽ Mặt Bằng Nhà

4.1. Bước 1: Đo Đạc Thực Tế (Nếu đã có đất)

1. Sử dụng thước đo, dây đo hoặc máy đo điện tử (laser distance meter).
2. Ghi lại các kích thước chính: Độ dài, độ rộng, độ sâu, vị trí các rào chắn, lối vào, cây cối.
3. Vẽ sơ đồ phác thảo trên giấy: Đánh dấu các điểm đo, góc quay, vị trí các cột điện, cột nước.

Mẹo: Khi đo, luôn đo ít nhất ba lần và lấy giá trị trung bình để giảm sai số.

4.2. Bước 2: Lập Bản Phác Thảo Sơ Bộ

• Vẽ hình dáng tổng thể của khu đất trên giấy hoặc phần mềm, xác định tỉ lệ (ví dụ: 1:100, 1cm = 1m).
• Đánh dấu các ranh giới (đường rào, hàng rào, lối đi).
• Xác định vị trí các cột hạ tầng (điện, nước, gas).

4.3. Bước 3: Xác Định Các Đường Ngang và Đường Dọc

• Đường ngang: Từ phía trước tới phía sau, thường dùng để xác định vị trí tường ngăn phòng và các vách ngăn.
• Đường dọc: Từ trái sang phải, dùng để xác định vị trí cột, cửa, cửa sổ.

Công thức tính tỉ lệ:
Nếu diện tích thực tế là 120m² và bản vẽ muốn sử dụng kích thước 30cm x 30cm, tỉ lệ sẽ là 1:400 (1cm = 4m).

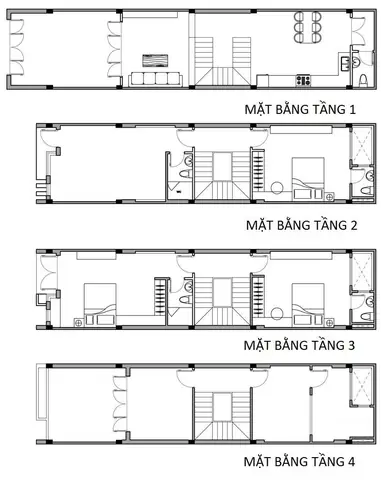

4.4. Bước 4: Vẽ Các Phòng và Khu Vực

1. Phòng khách: Thường đặt ở phía trước, gần cổng vào, diện tích 20-30m².
2. Phòng ngủ: Bố trí sao cho yên tĩnh, tránh tiếng ồn từ phía đường.
3. Phòng bếp: Nên đặt gần phòng ăn, có cửa thông gió và kết nối thuận tiện với hệ thống cấp nước.
4. Phòng tắm: Đặt gần phòng ngủ hoặc khu vực sinh hoạt chung, cần có hệ thống thoát nước tốt.

Kỹ thuật vẽ:
– Dùng đường nét dày (0.7mm) cho các tường chịu lực.
– Dùng đường nét mỏng (0.3mm) cho các vách ngăn, cửa sổ, cửa ra vào.

4.5. Bước 5: Vẽ Các Cửa, Cửa Sổ và Cầu Thang

Có thể bạn quan tâm: Cách Vẽ Mắt Trên Ibispaint: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Cửa ra vào chính: Độ rộng tiêu chuẩn 90-100cm, chiều cao 210-230cm.
• Cửa sổ: Độ cao thường 120-150cm, mở ra phía ngoài để đón ánh sáng.
• Cầu thang: Tính toán chiều rộng (tối thiểu 80cm), độ cao bậc (15-18cm) và chiều ngang bậc (25-30cm).

4.6. Bước 6: Đánh Dấu Các Hệ Thống Kỹ Thuật

Hệ Thống	Vị Trí Đánh Dấu	Ghi Chú
Điện	Điểm đấu, ổ cắm, công tắc	Đánh dấu bằng ký hiệu “⚡”
Nước	Đầu vòi, bồn tắm, bồn rửa	Ký hiệu “🚰”
Gas	Vòi gas, ống dẫn	Ký hiệu “⚙”
Thông gió	Cửa sổ, ống hút	Ký hiệu “↗”
Điều hòa	Ống gió, máy lạnh	Ký hiệu “❄”

4.7. Bước 7: Kiểm Tra và Sửa Lỗi

• Kiểm tra tỷ lệ: Đảm bảo các kích thước thực tế khớp với tỷ lệ đã đặt.
• Kiểm tra tính hợp lý: Đường đi lại, khoảng cách giữa các phòng, vị trí cầu thang không gây cản trở.
• Kiểm tra quy chuẩn pháp lý: Khoảng cách tối thiểu tới lề đất, chiều cao tối đa, diện tích xây dựng không vượt quá quy định.

4.8. Bước 8: Hoàn Thiện Bản Vẽ

• Thêm chú giải: Ghi chú các ký hiệu, tỷ lệ, tên các phòng.
• Đánh số trang (nếu có nhiều trang).
• Lưu file: Định dạng DWG, DXF cho CAD; PDF cho in ấn.

5. Hướng Dẫn Sử Dụng Phần Mềm AutoCAD Để Vẽ Mặt Bằng

5.1. Khởi Đầu Dự Án

1. Mở AutoCAD → “New Drawing”.
2. Chọn đơn vị đo: UNITS → Đặt đơn vị là Metre hoặc Millimeter tùy dự án.
3. Thiết lập tỷ lệ: Scale → Ví dụ 1:100 (1 unit = 1m).

5.2. Vẽ Các Đường Ngang và Đường Dọc

• Dùng lệnh LINE → Nhập tọa độ đầu và cuối, ví dụ: 0,0 → 12,0 (đối với mặt bằng 12m).
• Nhân bản các đường bằng lệnh COPY → Nhập khoảng cách (độ rộng tường).

5.3. Vẽ Các Phòng

Có thể bạn quan tâm: Cách Vẽ Mắt Cơ Bản: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Dùng lệnh RECTANGLE → Nhập tọa độ góc trái dưới và góc phải trên.
• Thêm OFFSET để tạo độ dày tường (thường 0.3m).

5.4. Thêm Cửa, Cửa Sổ

• Dùng lệnh BLOCK để chèn các khối chuẩn (cửa, cửa sổ).
• Thay đổi kích thước bằng lệnh SCALE.

5.5. Đánh Dấu Hệ Thống Kỹ Thuật

• Tạo layer riêng cho điện, nước, gas.
• Dùng HATCH để tô màu nền cho các khu vực như phòng tắm, bếp.

5.6. Ghi Chú và Ký Hiệu

• Dùng lệnh MTEXT để viết chú giải, tên phòng.
• Tạo table để liệt kê các kích thước, diện tích.

5.7. Kiểm Tra và Xuất File

• Sử dụng DIMSTYLE để thiết lập kiểu kích thước chuẩn.
• Kiểm tra bằng PLOT → Chọn máy in, kích thước giấy (A1, A0).
• Lưu dưới định dạng DWG và PDF.

6. Các Lưu Ý Khi Vẽ Mặt Bằng Nhà

1. Độ chính xác là yếu tố quan trọng nhất – Sai lệch 1cm trên bản vẽ có thể gây ra sai sót lớn trong thi công.
2. Luôn tuân thủ quy chuẩn địa phương – Mỗi thành phố, tỉnh có những quy định riêng về chiều cao, tỷ lệ xây dựng, khoảng cách lề đất.
3. Xem xét ánh sáng tự nhiên – Đặt cửa sổ hướng về phía có ánh sáng mặt trời để tiết kiệm năng lượng.
4. Tối ưu hoá lưu thông không khí – Đảm bảo các phòng có cửa thông gió hoặc lỗ thông khí phù hợp.
5. Dễ dàng mở rộng trong tương lai – Thiết kế nên có khả năng thay đổi, mở rộng như thêm phòng ngủ, phòng làm việc.

7. Các Phần Mềm Thay Thế AutoCAD

Phần Mềm	Ưu Điểm	Nhược Điểm
SketchUp	Dễ học, hỗ trợ 3D nhanh	Không mạnh về chi tiết kỹ thuật
Revit	BIM, tích hợp cấu trúc, MEP	Yêu cầu cấu hình mạnh, chi phí cao
Floorplanner	Trực tuyến, giao diện thân thiện	Giới hạn tính năng miễn phí
LibreCAD	Miễn phí, mã nguồn mở	Thiếu tính năng 3D
DraftSight	Giao diện tương tự AutoCAD	Phiên bản miễn phí có hạn chế

8. Ví Dụ Thực Tế: Thiết Kế Mặt Bằng Nhà 120m²

8.1. Thông Tin Dự Án

• Diện tích đất: 12m x 12m (144m²)
• Diện tích xây dựng: 120m² (tỷ lệ xây dựng 0.83)
• Số tầng: 2 tầng (60m² mỗi tầng)
• Phong cách: Hiện đại, mở

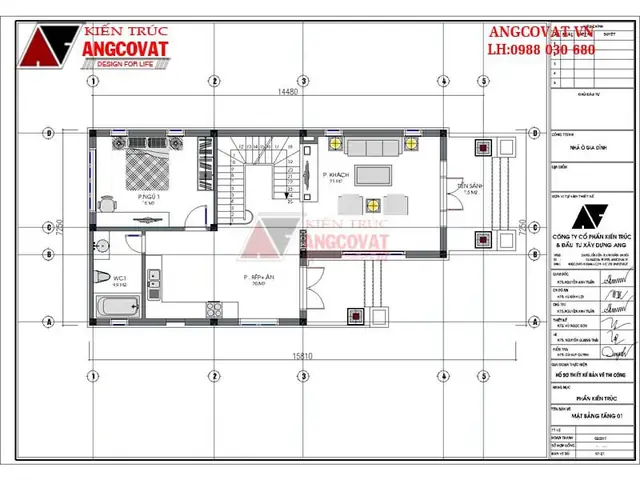

8.2. Bố Trí Tầng Trệt

Phòng	Diện Tích (m²)	Vị Trí
Phòng khách	25	Giữa, hướng ra cổng chính
Phòng bếp + ăn	18	Gần cửa sổ phía Đông
Phòng ngủ chính	16	Gần góc phía Tây
Phòng tắm chung	6	Gần cầu thang
Nhà vệ sinh	3	Gần cửa vào
Kho chứa	2	Gần cầu thang

8.3. Bố Trí Tầng Lầu

Phòng	Diện Tích (m²)	Vị Trí
Phòng ngủ 2	14	Phía Đông
Phòng ngủ 3	12	Phía Tây
Phòng tắm riêng	5	Gần phòng ngủ 2
Ban công	8	Hướng Nam, view sân vườn

8.4. Các Điểm Nhấn

• Cầu thang xoắn: Tiết kiệm diện tích, tạo điểm nhấn thẩm mỹ.
• Cửa sổ lớn: Đón ánh sáng tự nhiên, giảm nhu cầu chiếu sáng điện.
• Khu vực mở: Phòng khách và bếp liên thông, tạo cảm giác rộng rãi.

9. Cách Kiểm Tra Độ Chính Xác Sau Khi Hoàn Thành Bản Vẽ

1. So sánh với đo thực tế: Đo lại các khoảng cách trên bản vẽ và trên công trường, tính sai lệch.
2. Kiểm tra diện tích: Dùng lệnh AREA trong CAD để xác nhận tổng diện tích các phòng.
3. Kiểm tra tỉ lệ: In bản vẽ ra giấy và đo bằng thước kẻ, so sánh với tỉ lệ đã đặt.
4. Rà soát các ký hiệu: Đảm bảo mọi ký hiệu đều có chú giải, tránh nhầm lẫn trong thi công.

10. Kết Luận

Vẽ mặt bằng nhà là một kỹ năng không thể thiếu đối với bất kỳ ai muốn xây dựng, cải tạo hoặc thiết kế không gian sống. Từ việc chuẩn bị công cụ, thu thập dữ liệu địa chính, nắm vững quy chuẩn pháp lý, cho tới việc vẽ chi tiết bằng tay hoặc phần mềm CAD, mỗi bước đều đòi hỏi sự tỉ mỉ và cẩn trọng. Khi thực hiện đúng quy trình, bạn sẽ có được bản mặt bằng chuẩn xác, giúp tiết kiệm chi phí, rút ngắn thời gian thi công và tạo ra một không gian sống hài hòa, tiện nghi.

Hy vọng bài viết “Cách Vẽ Mặt Bằng Nhà: Hướng Dẫn Chi Tiết Từ A Đến Z” đã cung cấp cho bạn toàn bộ kiến thức cần thiết để bắt đầu dự án của mình. Hãy áp dụng các bước và lưu ý đã nêu, đồng thời luôn cập nhật các quy định mới của địa phương để đảm bảo dự án của bạn luôn nằm trong khung pháp lý và đạt được chất lượng tốt nhất. Chúc bạn thành công trong việc tạo ra ngôi nhà mơ ước!
