Cách Vẽ Mặt Bằng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

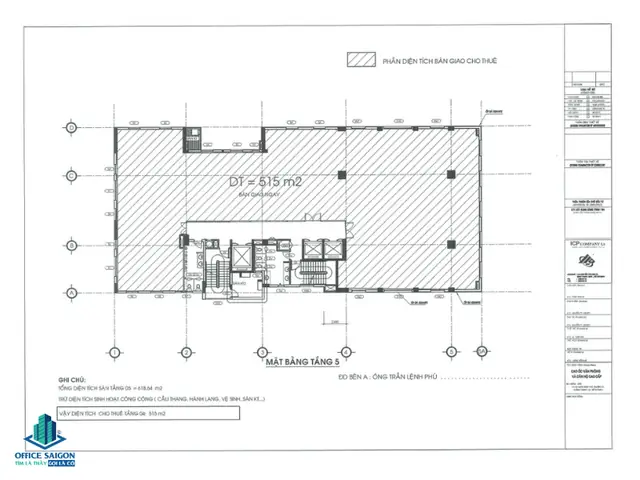

1. Giới thiệu chung về mặt bằng

Mặt bằng (floor plan) là bản vẽ mô tả chi tiết vị trí và kích thước của các phòng, tường, cửa, cửa sổ, và các yếu tố kiến trúc khác trong một không gian nhất định. Đối với kiến trúc sư, nhà thiết kế nội thất, kỹ sư xây dựng, và cả những người muốn tự thiết kế ngôi nhà, việc nắm vững cách vẽ mặt bằng là một kỹ năng không thể thiếu. Bài viết này sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn, giúp bạn tự tin thực hiện các bản vẽ mặt bằng từ cơ bản đến nâng cao, đáp ứng nhu cầu thiết kế cá nhân hoặc chuyên nghiệp.

2. Lý do cần vẽ mặt bằng

1. Lập kế hoạch không gian: Giúp xác định cách bố trí nội thất, tối ưu hoá diện tích sử dụng.
2. Giao tiếp với nhà thầu: Cung cấp thông tin rõ ràng để tránh sai sót trong quá trình thi công.
3. Xin phép xây dựng: Nhiều cơ quan quản lý yêu cầu bản vẽ mặt bằng chi tiết để cấp giấy phép.
4. Dự trù chi phí: Dựa trên mặt bằng, bạn có thể tính toán chi phí vật liệu, nhân công và các yếu tố khác.
5. Thẩm mỹ và chức năng: Đảm bảo không gian vừa đẹp mắt, vừa đáp ứng các tiêu chuẩn an toàn và công năng.

3. Các công cụ và phần mềm hỗ trợ

3.1. Công cụ truyền thống

Có thể bạn quan tâm: Cách Vẽ Mặt Buồn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Bảng vẽ (drawing board): Dùng cho vẽ tay trên giấy lớn.
• Thước kẻ, thước đo, compa: Đảm bảo độ chính xác trong việc đo và vẽ.
• Bút chì, bút mực, bút màu: Đánh dấu các yếu tố khác nhau (ví dụ: bút xanh cho tường, bút đỏ cho hệ thống điện).
• Giấy vẽ kỹ thuật (CAD paper): Được chia lưới chuẩn, giúp tỉ lệ vẽ chính xác.

3.2. Phần mềm hiện đại

Phần mềm	Đặc điểm	Độ khó	Giá
AutoCAD	Tiêu chuẩn công nghiệp, mạnh mẽ, hỗ trợ 2D/3D	Trung bình – Cao	Thuê bao
SketchUp	Dễ học, mô hình 3D nhanh	Dễ	Miễn phí (cơ bản)
Revit	BIM, tích hợp các yếu tố công trình	Cao	Thuê bao
ArchiCAD	BIM, giao diện thân thiện	Trung bình	Thuê bao
Sweet Home 3D	Dễ dùng, phù hợp cho người mới	Dễ	Miễn phí
Floorplanner	Trực tuyến, nhanh gọn	Dễ	Freemium

Lưu ý: Đối với người mới bắt đầu, nên bắt đầu với phần mềm miễn phí như Sweet Home 3D hoặc Floorplanner để làm quen, sau đó chuyển sang AutoCAD hoặc Revit khi cần độ chính xác và tính năng nâng cao.

4. Các bước cơ bản để vẽ mặt bằng

4.1. Thu thập thông tin và đo đạc thực địa

1. Xác định mục đích: Bạn đang vẽ mặt bằng để thiết kế nội thất, xin giấy phép, hay để xây dựng mới? Mục đích sẽ quyết định mức độ chi tiết cần có.
2. Đo đạc:
3. Kích thước tổng thể: Đo chiều dài, chiều rộng, chiều cao của toàn bộ không gian.
4. Vị trí các bức tường, cột, trần, sàn: Ghi lại vị trí và độ dày của chúng.
5. Cửa và cửa sổ: Đo vị trí, kích thước, hướng mở.
6. Các hệ thống kỹ thuật: Điện, nước, điều hòa, hệ thống thông gió (nếu cần).
7. Ghi chú chi tiết: Sử dụng sổ ghi chú hoặc ứng dụng di động (như MagicPlan, RoomScan) để lưu trữ dữ liệu.

4.2. Lập bản phác thảo sơ bộ

Có thể bạn quan tâm: Cách Vẽ Mắt Manhua: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vẽ khung ngoại vi: Bắt đầu bằng việc vẽ hình chữ nhật hoặc hình dạng tổng thể của không gian.
• Chia thành các khu vực: Đánh dấu vị trí các phòng, hành lang, khu vực sinh hoạt.
• Đánh số và ghi chú: Đánh số mỗi phòng (ví dụ: 1.1 – Phòng khách, 1.2 – Phòng ngủ) để dễ dàng tham chiếu.

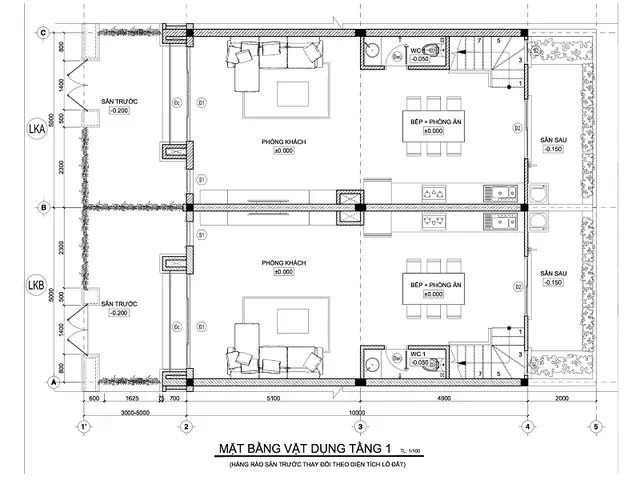

4.3. Vẽ chi tiết các thành phần

Thành phần	Ký hiệu	Mô tả
Tường	– – –	Đường nét đậm, thường có độ dày 15‑20 cm
Cửa ra vào	↔	Mũi tên chỉ hướng mở cửa
Cửa sổ	☐	Đánh dấu vị trí và kích thước
Cột	□	Hình vuông hoặc hình tròn tùy thuộc vào loại cột
Thang máy / Thang bộ	△	Đánh dấu vị trí và chiều rộng
Hệ thống điện	•	Điểm đèn, công tắc, ổ cắm
Hệ thống ống nước	≈	Đánh dấu vị trí ống cấp và thoát nước

4.4. Kiểm tra tỷ lệ và độ chính xác

• Tỷ lệ chuẩn: Thông thường sử dụng tỷ lệ 1:50 (1 cm trên bản vẽ = 0.5 m thực tế) hoặc 1:100 (1 cm = 1 m). Chọn tỷ lệ phù hợp với kích thước tổng thể và độ chi tiết mong muốn.
• Kiểm tra lại: Đối chiếu các kích thước đo thực tế với bản vẽ, sửa lỗi nếu có.

4.5. Hoàn thiện và ghi chú cuối cùng

• Thêm chú giải: Ghi chú các vật liệu, độ dày tường, loại cửa, vị trí các thiết bị kỹ thuật.
• Bố trí nội thất (optional): Đặt các đồ nội thất cơ bản (giường, tủ, bàn) để kiểm tra tính khả thi của không gian.
• Lưu trữ: Đặt tên file rõ ràng (ví dụ: “Mặt_bằng_Nhà_đẹp_2026.pdf”) và lưu ở định dạng PDF hoặc DWG để chia sẻ.

5. Kỹ thuật vẽ mặt bằng chi tiết nâng cao

5.1. Sử dụng chuẩn ISO và VNI trong vẽ kỹ thuật

Có thể bạn quan tâm: Cách Vẽ Mắt Eyeliner Chuẩn Đẹp Từng Đường Kẻ: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• ISO 128: Chuẩn vẽ kỹ thuật quốc tế, quy định cách biểu thị đường, ký hiệu, kích thước.
• VNI 1470: Tiêu chuẩn Việt Nam về ký hiệu và cách biểu diễn mặt bằng, cắt đứng, mặt cắt.
• Lợi ích: Đảm bảo tính thống nhất, dễ hiểu cho các bên liên quan, giảm thiểu sai sót.

5.2. Áp dụng BIM (Building Information Modeling)

• Khái niệm BIM: Mô hình thông tin công trình, tích hợp dữ liệu về kiến trúc, kết cấu, MEP (Mechanical, Electrical, Plumbing).
• Ưu điểm:
• Tương tác 3D: Xem mô hình không gian thực tế, phát hiện va chạm.
• Quản lý dữ liệu: Mỗi thành phần có thông tin chi tiết (vật liệu, chi phí, thời gian thi công).
• Cập nhật nhanh: Thay đổi trong mô hình tự động cập nhật các bản vẽ 2D liên quan.
• Phần mềm BIM: Revit, ArchiCAD, Navisworks.

5.3. Thiết kế theo tiêu chuẩn năng lượng và môi trường

• Hướng dẫn thiết kế xanh (LEED, BREEAM): Đặt mục tiêu giảm tiêu thụ năng lượng, tối ưu hoá ánh sáng tự nhiên.
• Tính toán ánh sáng ngày: Đánh dấu hướng cửa sổ, vị trí bóng mát.
• Hệ thống thông gió tự nhiên: Đánh dấu vị trí cửa sổ, cửa gió, khung thông gió.
• Sử dụng vật liệu cách nhiệt: Ghi chú độ dày và loại vật liệu trong bản vẽ.

5.4. Vẽ mặt bằng cho các công trình đặc thù

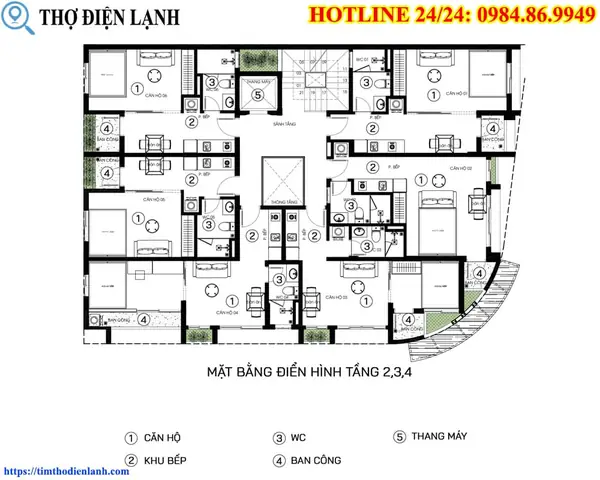

5.4.1. Nhà ở

• Phân khu chức năng: Khu sinh hoạt chung (phòng khách, bếp), khu riêng tư (phòng ngủ, phòng tắm).
• Luân chuyển: Đảm bảo đường đi hợp lý, tránh “đi vòng”.
• Tối ưu không gian lưu trữ: Đánh dấu vị trí tủ âm tường, kệ.

5.4.2. Văn phòng

• Mô hình không gian mở: Khu làm việc chung, khu họp, khu nghỉ ngơi.
• Hệ thống công nghệ: Điểm cắm điện, mạng, hệ thống âm thanh.
• Tuân thủ chuẩn OSHA: Độ rộng lối đi, lối thoát hiểm.

5.4.3. Cửa hàng bán lẻ

• Lối khách: Đường di chuyển từ cửa vào đến quầy thu ngân.
• Khu trưng bày: Vị trí kệ, tủ trưng bày, khu vực trưng bày trung tâm.
• An ninh: Vị trí camera, cửa ra vào khẩn cấp.

5.4.4. Nhà máy, xưởng sản xuất

• Khu chức năng: Khu sản xuất, khu lưu trữ, khu văn phòng.
• Hệ thống an toàn: Lối thoát hiểm, vị trí bồn chữa cháy.
• Công suất máy móc: Đánh dấu vị trí máy, khoảng cách an toàn.

6. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Kích thước sai	Đo không chính xác, không cân nhắc độ dày tường	Dùng thước laser, ghi chú độ dày tường trong bản vẽ
Không đồng nhất tỷ lệ	Thay đổi tỷ lệ trong quá trình vẽ	Đặt tỷ lệ cố định ngay từ đầu, sử dụng lưới chuẩn
Thiếu ký hiệu điện, nước	Quên ghi chú hoặc không hiểu ký hiệu	Sử dụng bảng ký hiệu chuẩn, tạo layer riêng cho hệ thống kỹ thuật
Đánh dấu cửa sổ, cửa ra vào không đúng hướng mở	Không quan sát thực tế	Ghi chú hướng mở (↗, ↘) và kiểm tra lại với thực địa
Không tính đến độ dày cửa, khung	Lập kế hoạch nội thất mà không tính độ dày	Thêm lớp “cửa” trong bản vẽ, đo độ dày cửa thực tế
Lỗi trong bố trí lối đi	Không cân nhắc chiều rộng tối thiểu	Tuân thủ tiêu chuẩn (ví dụ: 90 cm cho hành lang nhà ở)

7. Mẹo và thủ thuật để tăng hiệu quả vẽ mặt bằng

Có thể bạn quan tâm: Cách Vẽ Mũi Người Chi Tiết Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Toàn Diện Cho Người Mới Bắt Đầu Và Nghệ Sĩ Trình Độ Cao

1. Sử dụng layer (lớp) trong phần mềm: Tách riêng các yếu tố như tường, nội thất, hệ thống điện để dễ chỉnh sửa.
2. Tạo template (mẫu) chuẩn: Lưu lại các khung, ký hiệu, tiêu đề để tái sử dụng cho các dự án khác.
3. Áp dụng shortcut (phím tắt): Học các phím tắt phổ biến của AutoCAD (L để vẽ line, C để vẽ circle) để tiết kiệm thời gian.
4. Kiểm tra va chạm (clash detection): Khi dùng BIM, chạy kiểm tra va chạm để phát hiện lỗi thiết kế giữa các hệ thống (điện‑ống nước‑khung).
5. Sử dụng công cụ “snap”: Đảm bảo các điểm đầu cuối luôn gắn vào lưới, tránh sai lệch.
6. Lưu phiên bản thường xuyên: Đặt tên file theo ngày tháng, tránh mất dữ liệu do lỗi phần mềm.
7. Tham khảo mẫu bản vẽ thực tế: Tải về các bản vẽ mẫu từ các trang chuyên ngành (CADdetails, ArchDaily) để học cách bố trí và ký hiệu.

8. Quy trình làm việc chuyên nghiệp từ nhận yêu cầu đến bàn giao

1. Tiếp nhận yêu cầu: Ghi rõ mục đích, yêu cầu chức năng, ngân sách, thời gian.
2. Khảo sát hiện trường: Đo đạc, chụp ảnh, ghi lại các chi tiết đặc biệt.
3. Phân tích và lập concept: Đưa ra một hoặc nhiều phương án bố trí sơ bộ.
4. Thiết kế chi tiết: Vẽ mặt bằng chi tiết, kèm theo bản vẽ cắt đứng, mặt cắt.
5. Rà soát và chỉnh sửa: Nhận phản hồi từ khách hàng, điều chỉnh cho phù hợp.
6. Chuẩn bị bản vẽ cuối cùng: Bao gồm bản vẽ kỹ thuật, chú giải, bảng vật liệu.
7. Bàn giao: Gửi bản vẽ dưới dạng PDF/DWG, cung cấp tài liệu hướng dẫn sử dụng phần mềm (nếu cần).
8. Hỗ trợ sau bàn giao: Giải đáp thắc mắc, cung cấp bản cập nhật khi có thay đổi.

9. Thực hành: Bài tập vẽ mặt bằng dự án mẫu

9.1. Mô tả dự án

• Kiểu nhà: Nhà phố 2 tầng, diện tích đất 8m x 16m.
• Yêu cầu: 3 phòng ngủ, 1 phòng khách, 1 bếp, 2 phòng tắm, khu vườn phía sau.
• Tiêu chuẩn: Tường chịu lực dày 20 cm, cửa ra vào chính 90cm, cửa sổ 120cm x 150cm.

9.2. Các bước thực hiện

1. Xác định tỷ lệ: Chọn 1:100 (1 cm = 1 m). Vẽ khung đất 8 cm x 16 cm.
2. Vẽ tường ngoại vi: Đánh dấu độ dày tường 0.2 cm trong bản vẽ.
3. Chia khu vực:
4. Tầng trệt: Phòng khách (4m x 5m), bếp (3m x 3m), phòng ăn (3m x 3m), phòng tắm (2m x 1.5m), hành lang.
5. Tầng lầu: 3 phòng ngủ (3m x 4m mỗi phòng), phòng tắm chung (2m x 2m), ban công.
6. Thêm cửa ra vào và cửa sổ:
7. Cửa chính ở giữa mặt tiền, mở ra hướng phía Bắc.
8. Cửa sổ mỗi phòng ngủ 2 cửa, 1.2m x 1.5m.
9. Vẽ các hệ thống kỹ thuật:
10. Đánh dấu vị trí ổ cắm (cạnh tường mỗi 2m), công tắc, đèn trần.
11. Đánh dấu ống nước cho bồn rửa, vòi sen, WC.
12. Kiểm tra lại:
13. Đảm bảo hành lang tối thiểu 0.9m.
14. Kiểm tra các kích thước: tổng diện tích mỗi tầng = 128m² (8m x 16m).
15. Hoàn thiện:
16. Thêm chú giải: “T1 – Tường chịu lực, dày 20cm”, “C1 – Cửa ra vào chính”.
17. Lưu file dưới tên “Mặt_bằng_Nhà_phố_2_tầng_2026.dwg”.

9.3. Đánh giá

• Độ chính xác: Kiểm tra lại các kích thước với thước đo thực tế.
• Tính khả thi: Kiểm tra lưu lượng ánh sáng tự nhiên, vị trí cửa sổ, hướng gió.
• Thẩm mỹ: Đánh giá bố trí nội thất mẫu (giường, tủ) có phù hợp không gian không.

10. Kết luận

Việc vẽ mặt bằng không chỉ là một công việc kỹ thuật mà còn là quá trình sáng tạo, đòi hỏi sự tỉ mỉ, hiểu biết về kiến trúc, xây dựng và các tiêu chuẩn kỹ thuật. Bằng việc nắm vững các bước cơ bản, sử dụng đúng công cụ và phần mềm, và áp dụng các kỹ thuật nâng cao như BIM, chuẩn ISO/VNI, bạn sẽ tạo ra những bản vẽ chất lượng, đáp ứng yêu cầu của khách hàng và các cơ quan quản lý.

Hãy bắt đầu từ việc đo đạc thực địa chính xác, lập bản phác thảo rõ ràng, vẽ chi tiết cẩn thận, và kiểm tra lại kỹ lưỡng. Khi đã có nền tảng vững chắc, bạn có thể mở rộng sang các dự án phức tạp hơn, tích hợp các yếu tố năng lượng xanh, thiết kế bền vững và quản lý dự án thông qua BIM.

Cuối cùng, thực hành thường xuyên và đánh giá lại các bản vẽ là chìa khóa để nâng cao kỹ năng vẽ mặt bằng của bạn. Chúc bạn thành công trong hành trình trở thành một nhà thiết kế mặt bằng chuyên nghiệp!
