Cách Vẽ Mặt Cắt Ngang: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về mặt cắt ngang

Mặt cắt ngang (cross‑section) là một trong những công cụ quan trọng nhất trong kỹ thuật vẽ bản vẽ, kiến trúc, xây dựng và thiết kế cơ khí. Khi chúng ta muốn hiểu rõ cấu trúc nội bộ của một chi tiết, một bộ phận, một tòa nhà hay một hệ thống máy móc, việc vẽ mặt cắt ngang giúp hiển thị các lớp, các chi tiết ẩn và mối quan hệ không gian một cách trực quan.

1.1. Định nghĩa

Mặt cắt ngang là hình ảnh của một vật thể hoặc cấu trúc sau khi được “cắt” dọc theo một mặt phẳng tưởng tượng, thường là mặt phẳng vuông góc với trục chính hoặc mặt phẳng muốn thể hiện. Kết quả là chúng ta nhìn thấy “bên trong” của vật thể, giống như khi một bác sĩ dùng X‑ray để xem cấu trúc bên trong cơ thể.

1.2. Lợi ích của việc vẽ mặt cắt ngang

• Hiểu rõ cấu trúc nội bộ: Cho phép người xem nắm bắt được cách các bộ phận lắp ráp, các lớp vật liệu, độ dày tường, vị trí ống dẫn, dây điện, v.v.
• Phát hiện lỗi thiết kế: Khi các chi tiết được thể hiện rõ ràng, các va chạm, khoảng trống không đủ, hoặc các lỗi bố trí sẽ dễ dàng nhận ra.
• Truyền đạt thông tin: Đối với các dự án lớn, các nhà thầu, kỹ sư và khách hàng thường xuyên sử dụng mặt cắt để trao đổi thông tin một cách chính xác.
• Tiết kiệm thời gian và chi phí: Khi thiết kế đã được kiểm tra kỹ lưỡng qua mặt cắt, việc thi công sẽ ít gặp lỗi, giảm thiểu sửa chữa và tái thiết kế.

2. Các loại mặt cắt ngang và quy ước vẽ

Trước khi bắt tay vào vẽ, cần nắm rõ các loại mặt cắt và quy ước chuẩn quốc tế (ISO, ANSI, VN‑TÚ) để bản vẽ có thể được hiểu đúng bởi mọi người.

Loại mặt cắt	Mô tả	Khi nào dùng
Mặt cắt toàn phần (full section)	Cắt qua toàn bộ chiều rộng của vật thể, hiển thị toàn bộ nội dung bên trong.	Khi cần hiển thị chi tiết toàn bộ cấu trúc, ví dụ: cột bê tông, ống dẫn lớn.
Mặt cắt một phần (half section)	Cắt qua một phần, phần còn lại được vẽ ở dạng “bản đồ” (outline).	Khi chỉ một phần cần chi tiết, phần còn lại không quan trọng hoặc quá phức tạp.
Mặt cắt góc (angled section)	Phẳng cắt không vuông góc với bất kỳ mặt nào, thường nghiêng một góc nhất định.	Khi cấu trúc nghiêng hoặc có hình dạng không đều, ví dụ: mái nhà dốc, trục quay.
Mặt cắt cắt dọc (longitudinal section)	Cắt dọc theo trục chính, thường dùng cho ống, trụ, thành phần dài.	Khi muốn xem cấu trúc dọc chiều dài, ví dụ: ống dẫn, trụ cột.
Mặt cắt cắt ngang (cross‑section)	Cắt vuông góc với trục chính, cho hình ảnh “cắt ngang”.	Khi muốn xem hình dạng mặt cắt của một khối, ví dụ: đầu trục, khối bê tông.
Mặt cắt phức hợp (combined section)	Kết hợp nhiều loại cắt trong một bản vẽ.	Khi một bản vẽ cần hiển thị nhiều lớp thông tin.

2.1. Quy ước ký hiệu mặt cắt

Có thể bạn quan tâm: Cách Vẽ Mắt Đẹp Nhất: Bí Quyết Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Đường cắt: Được vẽ bằng nét đứt (đôi) dày hơn so với các nét tiêu chuẩn, thường là 0.5 mm trên bản vẽ A4.
• Mũi tên chỉ hướng: Đặt ở đầu và cuối đường cắt, chiều mũi tên chỉ hướng cho biết phía nào là “bên phía người xem”. Hướng mũi tên thường là “đông”, “tây”, “bắc”, “nam” trong bản vẽ kiến trúc; trong cơ khí thường dùng “đầu nhìn”.
• Ký hiệu mặt cắt: Ghi kèm trên bản vẽ dưới dạng “A‑A”, “B‑B”, v.v… và mô tả ngắn gọn (ví dụ: “Mặt cắt A‑A – cắt ngang trụ bê tông”).
• Thang đo: Thường được ghi ở góc bản vẽ, nhưng trong mặt cắt, nếu có chi tiết thu nhỏ, cần ghi lại thang đo riêng.

2.2. Đánh dấu phần cắt và phần không cắt

• Phần cắt: Được tô đậm hoặc kẻ chéo (hatching) để phân biệt với phần không cắt. Các mẫu hatch tiêu chuẩn:
• Bê tông: Đường chéo dày 0.3 mm, khoảng cách 2 mm.
• Thép: Đường ngang 0.2 mm, khoảng cách 1.5 mm.
• Gỗ: Đường dọc 0.2 mm, khoảng cách 2 mm.
• Phần không cắt (outline): Vẽ bằng nét liền mạch, không có hatch.

3. Chuẩn bị trước khi vẽ mặt cắt ngang

3.1. Thu thập tài liệu và dữ liệu

• Bản vẽ tổng thể (plan, elevation) của chi tiết cần cắt.
• Thông số kỹ thuật: Độ dày tường, vật liệu, vị trí lắp đặt các thiết bị phụ trợ.
• Tiêu chuẩn thiết kế: Quy chuẩn xây dựng, tiêu chuẩn kỹ thuật (ISO 128, ISO 129, VTVT 01…).

3.2. Xác định mục tiêu và phạm vi cắt

• Mục tiêu: Hiển thị chi tiết nào? Độ dày tường? Vị trí ống? Khoảng trống?
• Phạm vi: Cắt toàn bộ chiều dài hay chỉ một phần? Độ sâu cắt cần bao nhiêu?

3.3. Lựa chọn công cụ vẽ

• Bút vẽ tay: Bút kỹ thuật (Drafting pen) 0.3 mm, 0.5 mm, bút hatch.
• Phần mềm CAD: AutoCAD, SolidWorks, Revit, ArchiCAD, SketchUp. Các phần mềm này cung cấp công cụ “Section” tự động, giảm công sức tạo đường cắt và hatch.
• Máy cắt CNC (đối với mô hình 3D): Khi muốn tạo mô hình thực tế của mặt cắt để kiểm tra.

4. Quy trình vẽ mặt cắt ngang bằng tay

4.1. Bước 1: Vẽ đường cắt trên bản vẽ tổng thể

Có thể bạn quan tâm: Cách Vẽ Mắt Trên Giấy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Xác định vị trí cắt, vẽ một đường thẳng đứt dày 0.5 mm.
2. Đánh dấu mũi tên chỉ hướng, viết ký hiệu (ví dụ: “A‑A”).

4.2. Bước 2: Xác định các đối tượng bị cắt

• Dùng thước kẻ để đo khoảng cách từ đường cắt tới các điểm quan trọng (đầu, góc, trung tâm).
• Ghi lại các điểm giao cắt (intersection points) trên giấy kèm ghi chú.

4.3. Bước 3: Vẽ hình dạng mặt cắt

• Bắt đầu vẽ từ trái sang phải (hoặc ngược lại) theo hướng mũi tên.
• Đối với mỗi lớp vật liệu, vẽ đường viền và áp dụng hatch phù hợp.
• Đánh dấu các chi tiết như lỗ, rãnh, ống dẫn, vít, bu lông bằng ký hiệu chuẩn.

4.4. Bước 4: Thêm ghi chú và kích thước

• Đánh dấu kích thước dày tường, bán kính, chiều dài, góc nghiêng.
• Ghi chú vật liệu (ví dụ: “Bê tông C30/37”, “Thép S235”).

4.5. Bước 5: Kiểm tra lại

• So sánh với bản vẽ tổng thể để chắc chắn không bỏ sót chi tiết.
• Kiểm tra độ chính xác của hatch và kích thước.

5. Vẽ mặt cắt ngang bằng phần mềm CAD

5.1. AutoCAD – Quy trình cơ bản

1. Mở bản vẽ: File > Open.
2. Tạo layer “Section”: Đặt màu và kiểu nét cho đường cắt.
3. Sử dụng lệnh “SECTIONPLANE”: Nhập SECTIONPLANE, chọn 2 điểm tạo mặt cắt.
4. Xác định hướng nhìn: Dùng VIEWBASE hoặc UCS để định hướng.
5. Tạo bản vẽ mặt cắt: Lệnh SECTION sẽ sinh ra bản vẽ 2D của mặt cắt.
6. Áp dụng hatch: Chọn HATCH, chọn mẫu và áp dụng cho các vùng.
7. Thêm kích thước: Dùng lệnh DIMLINEAR, DIMANGULAR.
8. Ghi chú: Dùng MTEXT để viết chú thích, ký hiệu.

5.2. SolidWorks – Mặt cắt trong môi trường 3D

Có thể bạn quan tâm: Cách Vẽ Mắt Người Thật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở Assembly hoặc Part.
2. Chọn “Section View”: View > Section View.
3. Xác định mặt phẳng cắt: Chọn một trong các plane chuẩn (Front, Top, Right) hoặc tạo plane mới.
4. Chỉnh độ dày và hướng: Kéo các handle để điều chỉnh vị trí cắt.
5. Lưu bản vẽ: File > Save As → định dạng DWG hoặc PDF.
6. Thêm hatch: Vào Annotation > Hatch để tô màu vật liệu.

5.3. Revit – Mặt cắt kiến trúc

1. Mở View > Section.
2. Vẽ đường cắt trên mặt bằng (Plan) bằng công cụ Section.
3. Đặt mũi tên và ký hiệu tự động.
4. Tùy chỉnh hiển thị: Visibility/Graphics để bật/tắt hatch, vật liệu.
5. Xuất bản vẽ: Print hoặc Export sang DWG.

6. Các lưu ý quan trọng khi vẽ mặt cắt ngang

6.1. Độ chính xác

• Kích thước: Đảm bảo các kích thước được đo và ghi chính xác, tránh sai lệch gây lỗi trong thi công.
• Hatch: Độ dày và khoảng cách hatch phải đồng nhất, tuân thủ tiêu chuẩn (ISO 128‑15).

6.2. Độ rõ ràng

• Tránh chồng chéo: Khi có nhiều lớp, sắp xếp các hatch sao cho không bị chồng lên nhau gây khó đọc.
• Sử dụng màu: Trong bản vẽ điện tử, màu sắc giúp phân biệt vật liệu (đỏ cho thép, xanh cho bê tông, vàng cho gỗ).

6.3. Thông tin bổ sung

• Bảng liệt kê vật liệu (Bill of Materials – BOM) kèm theo mặt cắt.
• Chú giải các ký hiệu (legend) cho hatch và ký hiệu đặc biệt.
• Ghi chú an toàn: Nếu mặt cắt liên quan đến hệ thống điện, nước, cần ghi chú cảnh báo.

7. Ứng dụng thực tế của mặt cắt ngang

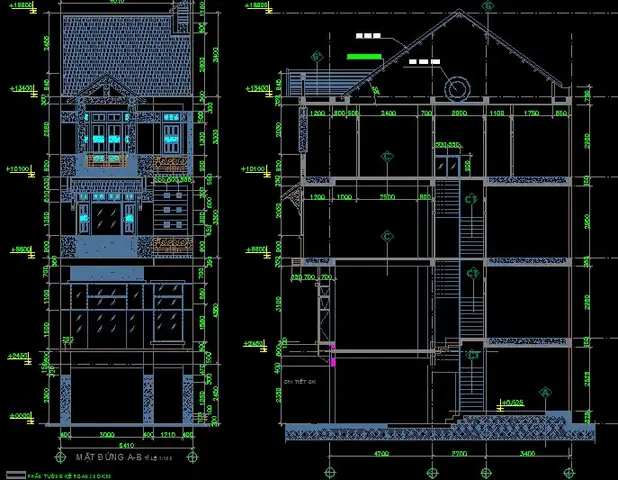

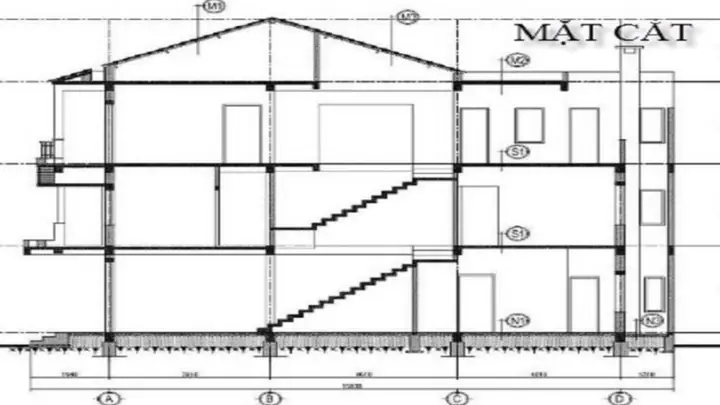

7.1. Kiến trúc và xây dựng

Có thể bạn quan tâm: Cách Vẽ Mảng Sáng Tối: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Mặt cắt nền móng: Hiển thị lớp cốt thép, độ dày nền, vị trí ống thoát nước.
• Mặt cắt tường chịu lực: Thể hiện cấu trúc bê tông cốt thép, lớp cách nhiệt, lớp hoàn thiện.
• Mặt cắt mái: Cho thấy cấu trúc dầm, trần, lớp cách nhiệt, ống thông gió.

7.2. Cơ khí và thiết kế sản phẩm

• Mặt cắt trục máy: Kiểm tra độ dày trục, vị trí lỗ khoan, khớp nối.
• Mặt cắt hộp điện: Hiển thị vị trí dây dẫn, các thanh chắn, cáp.
• Mặt cắt bộ phận giãn nở: Đánh giá khả năng chịu nhiệt và độ bền.

7.3. Điện tử và viễn thông

• Mặt cắt cáp quang: Xác định độ dày lớp bảo vệ, vị trí các lõi sợi quang.
• Mặt cắt bảng mạch in (PCB): Hiển thị lớp mạ đồng, lớp phủ bảo vệ, các lỗ thông gió.

8. Thực hành: Ví dụ chi tiết vẽ mặt cắt ngang cho một cột bê tông

8.1. Thông số đề bài

• Chiều cao cột: 3 m.
• Đường kính cột: 400 mm.
• Cốt thép: 8 thanh φ12, bố trí 2 lớp (4 thanh mỗi lớp) cách nhau 150 mm.
• Bê tông: C30/37.
• Mặt cắt yêu cầu: Cắt ngang tại chiều cao 1,5 m (giữa cột).

8.2. Các bước thực hiện

1. Vẽ đường cắt trên bản vẽ tổng thể (plan) tại vị trí 1,5 m, ký hiệu “A‑A”.
2. Xác định các điểm giao cắt:
3. Đường kính 400 mm → bán kính 200 mm.
4. Vị trí cốt thép: 4 thanh trên, 4 thanh dưới, mỗi thanh cách tâm 150 mm.
5. Vẽ hình tròn (bán kính 200 mm) làm viền cột.
6. Vẽ cốt thép: Vẽ 8 đường thẳng 12 mm (đường kính) tại vị trí đã tính, tạo hình chữ “X”.
7. Áp dụng hatch:
8. Bê tông: Hatch đường chéo dày 0.3 mm, khoảng cách 2 mm.
9. Thép: Hatch ngang 0.2 mm, khoảng cách 1.5 mm.
10. Thêm kích thước:
11. Đường kính cột: 400 mm.
12. Độ dày cốt thép: φ12.
13. Khoảng cách giữa các lớp cốt: 150 mm.
14. Ghi chú: “Mặt cắt ngang A‑A – cột bê tông C30/37, cốt thép S235”.

8.3. Kiểm tra

• Đảm bảo không có phần nào của cốt thép bị bỏ sót.
• Hatch không chồng lên nhau.
• Các ký hiệu và kích thước đúng chuẩn.

9. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Hatch không đồng đều	Cài đặt hatch không chuẩn, hoặc lỗi phần mềm	Kiểm tra HATCH settings, đặt lại độ dày và khoảng cách
Kích thước sai	Đo lường không chính xác hoặc nhập sai	Kiểm tra lại các đo đạc, sử dụng DIMREASSOCIATE trong AutoCAD
Mũi tên chỉ hướng ngược	Đặt mũi tên sai chiều	Đảm bảo mũi tên luôn chỉ về phía người quan sát (đông – tây)
Ghi chú vật liệu thiếu	Quên ghi chú hoặc không đồng bộ với bảng vật liệu	Tạo checklist vật liệu và kiểm tra trước khi hoàn thiện
Đường cắt không thẳng	Vẽ tay không ổn định	Sử dụng công cụ LINE hoặc POLYLINE trong CAD, hoặc thước kẻ chuyên dụng

10. Kết luận

Việc vẽ mặt cắt ngang không chỉ là một kỹ năng cơ bản trong lĩnh vực thiết kế kỹ thuật mà còn là một công cụ quan trọng giúp giảm thiểu rủi ro, tăng hiệu quả thi công và cải thiện giao tiếp giữa các bên liên quan. Từ việc chuẩn bị dữ liệu, lựa chọn loại mặt cắt phù hợp, đến thực hiện vẽ bằng tay hoặc bằng phần mềm CAD, mỗi bước đều đòi hỏi sự tỉ mỉ và tuân thủ các quy chuẩn quốc tế.

10.1. Tóm tắt các bước quan trọng

1. Thu thập tài liệu và xác định mục tiêu cắt.
2. Chọn loại mặt cắt và ký hiệu chuẩn.
3. Vẽ đường cắt trên bản vẽ tổng thể, đánh dấu mũi tên.
4. Xác định các điểm giao cắt và vẽ hình dạng mặt cắt.
5. Áp dụng hatch cho từng vật liệu.
6. Thêm kích thước, ghi chú và kiểm tra lại toàn bộ bản vẽ.
7. Kiểm tra độ chính xác và tuân thủ quy chuẩn.

10.2. Lời khuyên cho người mới bắt đầu

• Thực hành thường xuyên: Bắt đầu với các chi tiết đơn giản, dần nâng cấp lên các cấu trúc phức tạp.
• Sử dụng tài liệu chuẩn: Luôn tham khảo các tiêu chuẩn ISO, ANSI, VTVT để tránh sai sót.
• Nắm vững công cụ CAD: Các lệnh như SECTION, HATCH, DIMENSION là nền tảng quan trọng.
• Kiểm tra chéo: Đối chiếu mặt cắt với bản vẽ tổng thể và bản vẽ chi tiết để phát hiện lỗi.

10.3. Tương lai của mặt cắt ngang

Với sự phát triển của Công nghệ thực tế ảo (VR) và Mô phỏng 3D, mặt cắt ngang đang dần chuyển từ dạng 2D truyền thống sang môi trường 3D tương tác, nơi người dùng có thể “cắt” mô hình bằng một cú nhấp chuột và quan sát nội bộ ngay lập tức. Tuy nhiên, kiến thức cơ bản về cách vẽ mặt cắt ngang truyền thống vẫn là nền tảng không thể thiếu, đặc biệt trong các dự án yêu cầu bản vẽ kỹ thuật chi tiết, chuẩn xác và được công nhận quốc tế.

Hãy nhớ: Một bản vẽ mặt cắt tốt không chỉ là hình ảnh đẹp mắt mà còn là công cụ giao tiếp mạnh mẽ, giúp mọi người hiểu rõ cấu trúc, giảm thiểu sai sót và đưa dự án đến thành công. Hãy luyện tập, nắm vững quy chuẩn và luôn kiểm tra kỹ lưỡng – đó là chìa khóa để trở thành một kỹ sư vẽ bản vẽ xuất sắc.
