Cách Vẽ Mặt Cắt Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực thiết kế kỹ thuật, kiến trúc và cơ khí, việc tạo ra các bản vẽ mặt cắt là một công việc không thể thiếu. Mặt cắt giúp người đọc bản vẽ nắm bắt được cấu trúc bên trong của một chi tiết, bộ phận hay công trình mà không cần phải “đào sâu” vào mô hình 3D. AutoCAD, phần mềm CAD (Computer Aided Design) phổ biến nhất hiện nay, cung cấp một loạt các công cụ mạnh mẽ để vẽ mặt cắt một cách nhanh chóng, chính xác và chuyên nghiệp.

Bài viết dưới đây sẽ hướng dẫn bạn cách vẽ mặt cắt trong AutoCAD chi tiết từ những bước cơ bản nhất, qua các kỹ thuật nâng cao, cho tới một số mẹo và lưu ý quan trọng giúp tối ưu hoá quy trình làm việc. Dù bạn là người mới bắt đầu hay đã có kinh nghiệm, hy vọng nội dung này sẽ đáp ứng nhu cầu học tập và thực hành của bạn.

1. Kiến Thức Cơ Bản Về Mặt Cắt

1.1. Định Nghĩa Mặt Cắt

Mặt cắt (section view) là một dạng biểu diễn đồ họa của một vật thể, trong đó một phần của vật thể bị “cắt” ra để lộ ra cấu trúc bên trong. Thông thường, mặt cắt đi kèm với các ký hiệu chuẩn như:
– Mặt cắt dọc (longitudinal section): cắt dọc theo trục dài của vật thể.
– Mặt cắt ngang (transverse section): cắt ngang theo chiều rộng hoặc chiều cao.
– Mặt cắt nghiêng (oblique section): cắt theo một góc không vuông góc hay song song với các trục chính.

1.2. Tại Sao Cần Vẽ Mặt Cắt?

• Hiểu rõ cấu trúc bên trong: Giúp kỹ sư, kiến trúc sư, thợ thi công nắm bắt các chi tiết ẩn.
• Truyền đạt thông tin: Rõ ràng hơn so với các bản vẽ 2D thông thường.
• Kiểm tra tính khả thi: Phát hiện sớm các lỗi thiết kế như va chạm, khoảng trống không đủ.
• Tiết kiệm thời gian: Khi kết hợp với mô hình 3D, việc tạo mặt cắt tự động giảm thời gian thiết kế.

1.3. Tiêu Chuẩn Vẽ Mặt Cắt

Các tiêu chuẩn quốc tế (ISO, ANSI, DIN) quy định cách biểu diễn mặt cắt, ký hiệu, hạt vẽ, và cách đặt tên. Khi làm việc chuyên nghiệp, bạn cần tuân thủ các quy chuẩn này để bản vẽ dễ hiểu và được chấp nhận trong các dự án lớn.

2. Chuẩn Bị Trước Khi Vẽ Mặt Cắt

Có thể bạn quan tâm: Cách Vẽ Mắt Nước Đơn Giản: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

2.1. Kiểm Tra Mô Hình 3D Hoặc Đối Tượng 2D

• Mô hình 3D: Đảm bảo các khối, lớp, và thuộc tính vật liệu đã được gán đúng. Nếu có các đối tượng bị ẩn (layer off), bật chúng lên để không bị mất thông tin.
• Bản vẽ 2D: Đảm bảo các đường, vòng, và chú giải đã được sắp xếp hợp lý, không có giao nhau không cần thiết.

2.2. Thiết Lập Đơn Vị và Định Dạng

• Đơn vị: UNITS → chọn mm, cm hoặc inch tùy dự án.
• Định dạng hiển thị: DIMSTYLE → cấu hình hiển thị kích thước, tỷ lệ, và font chữ cho mặt cắt.

2.3. Tạo Layer Dành Riêng Cho Mặt Cắt

Để quản lý dễ dàng, tạo một layer mới (ví dụ: SECTION_LINE, SECTION_HATCH, SECTION_TEXT) với màu sắc và kiểu nét riêng. Điều này giúp bật/tắt toàn bộ mặt cắt một cách nhanh chóng.

- Layer → New → Name: SECTION_LINE → Color: Red → Linetype: Continuous
- Layer → New → Name: SECTION_HATCH → Color: Yellow → Linetype: Continuous
- Layer → New → Name: SECTION_TEXT → Color: Blue → Linetype: Continuous

2.4. Xác Định Đường Cắt (Cutting Plane)

• Chọn vị trí: Xác định vị trí cắt dựa trên mục tiêu hiển thị (ví dụ: cắt qua phần trung tâm của ống, hoặc qua các chi tiết quan trọng).
• Xác định góc cắt: Đối với mặt cắt nghiêng, xác định góc độ (thông thường 30°, 45°).

3. Các Phương Pháp Vẽ Mặt Cắt Trong AutoCAD

AutoCAD cung cấp nhiều cách để tạo mặt cắt, tùy thuộc vào loại bản vẽ (2D hay 3D) và mức độ tự động hoá mà bạn muốn. Dưới đây là ba phương pháp phổ biến:

3.1. Phương Pháp Thủ Công (2D)

Bước 1: Vẽ Đường Cắt

1. Chọn layer SECTION_LINE.
2. Dùng lệnh LINE hoặc XLINE để vẽ đường thẳng đại diện cho mặt cắt. Đặt độ dài đủ dài để cắt qua toàn bộ đối tượng.

Bước 2: Tạo Đánh Dấu Cắt (Section Symbol)

1. Dùng lệnh HATCH → chọn mẫu ANSI31 hoặc ISO30 tùy tiêu chuẩn.
2. Vẽ một hình chữ nhật nhỏ (thường 5mm x 10mm) dọc theo đường cắt để làm dấu cắt.
3. Di chuyển và xoay hình chữ nhật sao cho các rãnh đồng đều và hướng đúng.

Bước 3: Cắt Đối Tượng

1. Chọn đối tượng muốn cắt.
2. Dùng lệnh TRIM hoặc BREAK để loại bỏ phần không cần thiết dựa trên đường cắt.
3. Đối với các đối tượng phức tạp, bạn có thể sử dụng SLICE (có trong các phiên bản hỗ trợ 3D) để tạo ra mặt cắt chính xác.

Bước 4: Vẽ Đường Viền Mặt Cắt

1. Dùng OFFSET để tạo đường viền ngoài và trong của mặt cắt.
2. Thêm các chi tiết như vòng, lỗ, hoặc các đường dẫn (routing) bên trong.

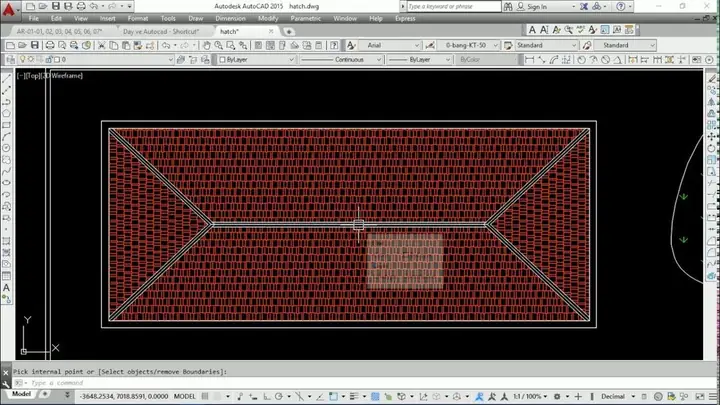

Bước 5: Áp Dụng Hatch (Đánh Bố Mặt Cắt)

1. Chọn layer SECTION_HATCH.
2. Dùng HATCH → chọn mẫu hatch (ví dụ: ANSI31) và áp dụng cho khu vực đã cắt.
3. Đảm bảo hatch được đặt trong đúng layer và không chồng lên các đối tượng không liên quan.

Bước 6: Thêm Chú Giải và Kích Thước

1. Dùng TEXT hoặc MTEXT để ghi chú “Mặt cắt A-A”.
2. Dùng lệnh DIMLINEAR, DIMANGULAR, DIMRADIUS để thêm kích thước cần thiết.

3.2. Phương Pháp Tự Động (3D) – Sử Dụng Lệnh SECTION

AutoCAD 2026 trở lên hỗ trợ lệnh SECTION để tạo mặt cắt nhanh từ mô hình 3D.

Bước 1: Tạo Mô Hình 3D

• Đảm bảo các khối (solids) hoặc surface đã được xây dựng đầy đủ.

Bước 2: Khởi Động Lệnh SECTION

Command: SECTION

• Chọn đối tượng: Nhấn Enter để chọn toàn bộ mô hình hoặc chọn các khối riêng lẻ.
• Xác định vị trí cắt: Nhấp vào hai điểm để xác định mặt cắt.
• Xác định hướng: Nhập góc cắt (ví dụ: 45 cho mặt cắt nghiêng 45°).

Bước 3: Đặt Tùy Chọn Mặt Cắt

• Projection: Chọn Planar để cắt theo một mặt phẳng.
• Output: Chọn 2D để xuất ra bản vẽ 2D hoặc 3D để còn lại dưới dạng mô hình 3D.

Bước 4: Hoàn Thiện

• AutoCAD sẽ tạo ra một đối tượng Section mới, hiển thị dưới dạng các đường viền và hatch tự động.
• Bạn có thể chỉnh sửa thêm bằng cách sử dụng PROPERTIES để thay đổi màu, độ dày nét, hoặc loại hatch.

3.3. Sử Dụng Lệnh SECTIONPLANE (Cho Mô Hình 3D)

Có thể bạn quan tâm: Cách Vẽ Mắt Chibi Dễ Thương: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

SECTIONPLANE là một công cụ mạnh mẽ cho phép bạn tạo một mặt phẳng cắt và di chuyển nó một cách linh hoạt.

Cách Thực Hiện:

1. Gõ SECTIONPLANE → Nhấn Enter.
2. Chọn “Create Section Plane”.
3. Xác định vị trí và góc bằng cách nhập các giá trị:
4. Base point: Điểm gốc của mặt phẳng.
5. Normal vector: Hướng của mặt phẳng (ví dụ: 0,0,1 cho mặt phẳng ngang).
6. Kéo và di chuyển mặt phẳng đến vị trí mong muốn. Khi di chuyển, bạn sẽ thấy preview của mặt cắt.
7. Khi hài lòng, nhấn Enter để tạo ra đối tượng Section và Section View.

3.4. Lưu Ý Khi Chọn Phương Pháp

Tiêu chí	Thủ công (2D)	Tự động (3D – SECTION)	SECTIONPLANE
Độ chính xác	Trung bình (phụ thuộc vào thao tác)	Cao (cắt theo mô hình 3D)	Rất cao, linh hoạt
Thời gian	Nhiều thời gian cho chi tiết phức tạp	Nhanh, tự động	Trung bình, cần chỉnh sửa
Độ phức tạp	Thích hợp cho bản vẽ 2D đơn giản	Thích hợp cho mô hình 3D	Thích hợp cho mô hình 3D phức tạp
Kiểm soát chi tiết	Cao (có thể tùy chỉnh từng phần)	Trung bình	Cao (có thể di chuyển mặt cắt)

4. Các Bước Chi Tiết Thực Hành Vẽ Mặt Cắt Dùng SECTION (3D)

Dưới đây là một ví dụ thực tế: Vẽ mặt cắt của một ống thép có các lỗ khoan và vòng đệm.

Bước 1: Tạo Mô Hình 3D

// Tạo ống
Command: CYLINDER
Specify center point for base of cylinder or 3P/2P: 0,0,0
Specify radius of cylinder: 50
Specify height of cylinder: 200 // Tạo lỗ khoan
Command: CYLINDER
Specify center point for base of cylinder or 3P/2P: 30,0,0
Specify radius of cylinder: 10
Specify height of cylinder: 200
Command: SUBTRACT
Select solids to subtract from: (chọn ống lớn)
Select solids to subtract: (chọn lỗ khoan) // Tạo vòng đệm
Command: TORUS
Specify center point of torus or Center diameter: 0,0,150
Specify major radius of torus: 60
Specify minor radius of torus: 5
Command: UNION
Select objects: (chọn ống + vòng đệm)

Bước 2: Tạo Mặt Cắt

Command: SECTION
Select objects: (chọn toàn bộ mô hình)
Enter a point on the cutting plane: 0,0,100 (điểm trên mặt cắt)
Enter a second point on the cutting plane: 200,0,100 (định hướng ngang)
Enter the angle of the cutting plane <0>: 0 (cắt ngang)

Kết quả: AutoCAD tạo ra một bản vẽ 2D hiển thị mặt cắt ngang qua ống.

Bước 3: Chỉnh Sửa Mặt Cắt

• Thay đổi kiểu hatch: Chọn mặt cắt → Properties → Hatch → Chọn ANSI31 hoặc ISO30.
• Thêm ký hiệu cắt: Vẽ một hình chữ nhật nhỏ dọc theo đường cắt, sau đó dùng HATCH để tạo rãnh.
• Thêm chú giải: MTEXT → Ghi “Mặt cắt A-A”.

Bước 4: Đánh Dấu Vị Trí Mặt Cắt Trên Bản Vẽ Chính

• Dùng LINE để vẽ một đường dẫn từ vị trí mặt cắt trên bản vẽ chính tới bản vẽ mặt cắt.
• Thêm mũi tên và nhãn “A-A”.

Bước 5: Kiểm Tra và Xuất File

• Kiểm tra độ chính xác: Dùng MEASUREGEOM → Distance để đo khoảng cách giữa các chi tiết trong mặt cắt và so sánh với mô hình 3D.
• Xuất PDF hoặc DWG: PLOT → Chọn khổ giấy, thiết lập tỷ lệ, lưu dưới dạng PDF cho khách hàng hoặc DWG để chia sẻ nội bộ.

5. Các Kỹ Thuật Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Mắt Anime Đẹp Nhất: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Tạo Mặt Cắt Nhiều Độ Dày (Multiple Section Views)

Khi một chi tiết có nhiều vùng cần cắt, bạn có thể tạo nhiều mặt cắt và đặt chúng trong một sheet:

1. Sử dụng Lệnh VIEWBASE và VIEWTARGET để lưu các góc nhìn và vị trí.
2. Tạo Layout mới: LAYOUT → New → Đặt tên “Section Views”.
3. Chèn các view: BASE → Chọn VIEWBASE → Kéo vào layout, lặp lại cho các view khác.
4. Căn chỉnh: Dùng ALIGN để căn các view theo cùng một trục.

5.2. Sử Dụng SECTIONSTYLE Để Tùy Chỉnh Kiểu Mặt Cắt

SECTIONSTYLE cho phép bạn định nghĩa các thuộc tính như độ dày nét, màu, và kiểu hatch cho toàn bộ dự án.

Command: SECTIONSTYLE
Enter name of new Section Style: MySectionStyle
Enter lineweight for section lines (default = 0.30mm): 0.50
Enter color for section lines (default = 1): 3
Enter hatch pattern (default = ANSI31): ISO30

Sau khi tạo, áp dụng style cho mặt cắt:

Command: SECTIONSTYLE
Enter name of Section Style to apply: MySectionStyle

5.3. Tự Động Tạo Hình Ảnh Mặt Cắt (Section Preview) Với VISUALSTUDIO Macro

Nếu bạn làm việc trong môi trường tự động hoá, có thể viết một macro VBA để tạo mặt cắt và lưu lại dưới dạng ảnh PNG:

Sub CreateSectionImage() Dim acadDoc As AcadDocument Set acadDoc = ThisDrawing Dim secObj As AcadSection Set secObj = acadDoc.ModelSpace.AddSection( _ BasePoint:=ThisDrawing.Utility.GetPoint(, "Select base point: "), _ DirectionVector:=ThisDrawing.Utility.GetPoint(, "Select direction point: ")) secObj.Update Dim imgPath As String imgPath = "C:\Sections\SectionA.png" acadDoc.Export imgPath, "PNG", secObj
End Sub

Macro này giúp tạo nhanh bản vẽ mặt cắt và xuất ra file ảnh để chèn vào báo cáo.

5.4. Áp Dụng Mặt Cắt Động (Dynamic Section) Với Parametric Constraints

Trong các phiên bản AutoCAD có tính năng Parametric, bạn có thể gán constraint cho mặt cắt:

1. Tạo một Parametric Constraint: CONSTRAINT → Linear → Đặt khoảng cách giữa đường cắt và một điểm cố định.
2. Khi thay đổi giá trị constraint, mặt cắt sẽ tự động di chuyển, cập nhật các kích thước và hatch tương ứng.

5.5. Tích Hợp Với Revit hoặc Inventor

Nếu dự án của bạn có dữ liệu từ Revit (đối với kiến trúc) hoặc Inventor (đối với cơ khí), bạn có thể:

• Xuất mô hình 3D sang DWG → Mở trong AutoCAD → Tạo mặt cắt.
• Sử dụng AutoCAD Architecture: Các công cụ Section trong AutoCAD Architecture cung cấp giao diện người dùng trực quan hơn cho mặt cắt kiến trúc.

6. Mẹo Và Thủ Thuật Giúp Tăng Năng Suất

Có thể bạn quan tâm: Cách Vẽ Mạch Điện Tương Đương: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mẹo	Mô tả	Lợi ích
Sử dụng XLINE cho đường cắt	Dòng vô hạn giúp xác định vị trí cắt chính xác mà không lo độ dài.	Dễ dàng kéo dài khi cần cắt qua nhiều đối tượng.
Lưu Section Style cá nhân	Tạo một style chuẩn cho tất cả dự án.	Đảm bảo đồng nhất, giảm thời gian thiết lập.
Sử dụng CTRL + Shift + C để sao chép các đối tượng cắt	Sao chép nhanh các phần đã cắt và dán vào layout mới.	Tiết kiệm thời gian khi tạo nhiều view.
Sử dụng UNITS và DIMSTYLE đồng bộ	Đảm bảo mọi kích thước đều ở cùng một đơn vị và phong cách.	Tránh nhầm lẫn trong đo đạc và chú giải.
Áp dụng LAYOUT cho từng loại mặt cắt	Mỗi layout chứa một nhóm mặt cắt (A, B, C).	Quản lý tài liệu dễ dàng, tránh lẫn lộn.
Sử dụng HATCH với PATTERN SCALE thích hợp	Điều chỉnh tỉ lệ hatch để phù hợp với tỷ lệ bản vẽ.	Tránh hatch quá dày hoặc quá mỏng khi phóng to/thu nhỏ.
Phím tắt Ctrl + 1 để mở Properties nhanh	Khi chọn đối tượng, nhấn Ctrl + 1 để chỉnh sửa ngay.	Tiết kiệm thời gian mở menu lệnh.
Sử dụng LAYERS để ẩn/hiện mặt cắt	Khi cần tập trung vào chi tiết khác, tắt layer SECTION_.	Giảm tải hiển thị, tăng độ tập trung.
Kiểm tra OVERKILL	Lệnh OVERKILL loại bỏ các đoạn thừa, gộp các đối tượng trùng nhau.	Bản vẽ sạch hơn, file nhẹ hơn.
Lưu lại mẫu Template có sẵn các layer và style	Tạo file DWG mẫu chứa các layer, style, và block chuẩn.	Khi bắt đầu dự án mới, chỉ cần mở template.

7. Kiểm Tra Và Kiểm Định Chất Lượng Mặt Cắt

7.1. Đánh Giá Độ Chính Xác

• So sánh kích thước: Dùng lệnh DIMSTYLE để đo các kích thước trên mặt cắt và so sánh với mô hình 3D.
• Kiểm tra vị trí hatch: Đảm bảo hatch không tràn ra ngoài khu vực cắt và không để lại khoảng trống.

7.2. Kiểm Tra Tuân Thủ Tiêu Chuẩn

• Ký hiệu cắt: Kiểm tra xem có sử dụng ký hiệu chuẩn (ví dụ: Section Symbol ANSI) hay không.
• Chú giải: Tất cả các ký hiệu phải có chú giải đầy đủ, vị trí chú giải phải nằm ở góc hợp lý, không che khuất chi tiết.

7.3. Đánh Giá Tính Thẩm Mỹ

• Độ đồng nhất màu sắc và nét: Các đường viền mặt cắt phải có cùng độ dày và màu.
• Khoảng cách giữa các view: Khi có nhiều mặt cắt trên cùng một layout, giữ khoảng cách đủ để người xem dễ đọc.

8. Xử Lý Các Vấn Đề Thường Gặp

Vấn đề	Nguyên nhân	Giải pháp
Hatch không hiển thị	Layer SECTION_HATCH bị tắt hoặc hatch không được áp dụng đúng vùng.	Kiểm tra layer, dùng HATCHEDIT để sửa lại vùng.
Đường cắt không cắt hết đối tượng	Đường cắt không đủ dài hoặc không thẳng.	Dùng XLINE hoặc RAY để tạo đường vô hạn, sau đó dùng TRIM.
Ký hiệu mặt cắt bị lệch	Đặt ký hiệu không thẳng góc với đường cắt.	Dùng ROTATE để xoay ký hiệu cho đúng góc.
Kích thước không cập nhật	DIMSTYLE chưa liên kết với các đối tượng mới.	Chọn DIMREASSOCIATE để liên kết lại.
File DWG trở nên nặng	Nhiều hatch và đối tượng không cần thiết.	Dùng OVERKILL và PURGE để dọn dẹp.
Mặt cắt không hiển thị trong Layout	Layout chưa được cập nhật hoặc view không đúng.	Dùng REGEN hoặc REGENALL.
Lỗi khi sử dụng SECTION trong bản vẽ 2D	Lệnh SECTION yêu cầu mô hình 3D.	Chuyển sang mô hình 3D hoặc dùng phương pháp thủ công.

9. Tổng Kết

Việc vẽ mặt cắt trong AutoCAD không chỉ là một kỹ năng cơ bản mà còn là một nghệ thuật kết hợp giữa kiến thức kỹ thuật, tiêu chuẩn công nghiệp và sự sáng tạo. Bằng cách nắm vững các khái niệm cơ bản, chuẩn bị môi trường làm việc (layer, style), và áp dụng đúng công cụ (SECTION, SECTIONPLANE, hoặc phương pháp thủ công), bạn có thể tạo ra những bản vẽ mặt cắt chất lượng, đồng thời tăng năng suất làm việc đáng kể.

Những kỹ thuật nâng cao như tạo mặt cắt đa lớp, sử dụng SECTIONSTYLE, tự động hoá bằng macro VBA, hay tích hợp với các phần mềm khác như Revit và Inventor, sẽ giúp bạn mở rộng khả năng ứng dụng và đáp ứng yêu cầu ngày càng cao của các dự án lớn.

Cuối cùng, hãy luôn kiểm tra chất lượng, tuân thủ tiêu chuẩn và không ngừng học hỏi các mẹo mới để bản vẽ của bạn luôn đạt chuẩn và chuyên nghiệp. Chúc bạn thành công trong mọi dự án CAD!
