Cách Vẽ Mặt Đứng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Vẽ mặt đứng (đôi khi còn được gọi là “vẽ hình học mặt đứng” hoặc “vẽ mặt phẳng đứng”) là một kỹ năng quan trọng trong nhiều lĩnh vực, bao gồm kiến trúc, thiết kế công nghiệp, kỹ thuật cơ khí, và thậm chí là nghệ thuật. Khi bạn nắm vững cách vẽ mặt đứng, bạn có thể chuyển đổi các ý tưởng trừu tượng thành bản vẽ kỹ thuật chính xác, giúp truyền đạt thông tin một cách rõ ràng và hiệu quả. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin thực hiện các bản vẽ mặt đứng trong thực tế.

1. Khái Niệm Cơ Bản Về Mặt Đứng

1.1 Định Nghĩa

Mặt đứng là một mặt phẳng được vẽ trong hệ trục toạ độ để biểu thị hình dạng và kích thước của một đối tượng khi nhìn từ phía đứng (thường là hướng y‑axis trong hệ toạ độ 2D). Trong bản vẽ kỹ thuật, mặt đứng thường được đặt bên phải hoặc bên trái của mặt bằng (plan) và thường được kèm theo các kích thước, ghi chú và các chỉ dẫn khác.

1.2 Vai Trò Của Mặt Đứng Trong Bản Vẽ Kỹ Thuật

• Truyền tải thông tin hình học: Giúp người đọc hiểu được độ cao, độ dày, và các chi tiết cấu trúc của đối tượng.
• Hỗ trợ trong quá trình chế tạo: Các nhà máy, thợ mộc, thợ hàn,… dựa vào mặt đứng để cắt, khoan, hàn các bộ phận.
• Kiểm tra và sửa lỗi: Khi có sự không khớp trong thiết kế, mặt đứng giúp phát hiện và điều chỉnh nhanh chóng.

2. Chuẩn Bị Trước Khi Vẽ

2.1 Dụng Cụ Cần Thiết

Có thể bạn quan tâm: Cách Vẽ Mặt Thỏ Đơn Giản, Chi Tiết Từng Bước Dành Cho Người Mới Bắt Đầu

Dụng cụ	Mô tả	Lưu ý
Giấy vẽ (kích thước A3, A2)	Đảm bảo độ bền và độ mịn	Chọn loại giấy có độ dày từ 120‑150 g/m²
Bút chì (HB, 2B)	Vẽ phác thảo	Sử dụng bút chì mềm cho các đường nét nhẹ
Thước kẻ (30 cm, 50 cm)	Định vị và đo độ dài	Kiểm tra độ chính xác trước khi dùng
Compas	Vẽ vòng tròn, cung tròn	Đảm bảo kim cắm chắc
Bút mực (đen, xanh)	Vẽ các đường nét chính	Dùng bút mực dày cho đường viền, mỏng cho chi tiết
Thước vuông	Đảm bảo góc 90°	Kiểm tra độ thẳng của thước
Gôm	Xóa các đường phác thảo	Sử dụng gôm mềm để không làm hỏng giấy
Bảng màu (nếu cần)	Đánh dấu các phần khác nhau	Dùng màu nhạt để không làm mất tập trung

2.2 Xác Định Hệ Toạ Độ

• Hệ toạ độ Cartesian: Thông thường, trục X (ngang) đại diện cho chiều rộng, trục Y (dọc) đại diện cho chiều cao.
• Đặt gốc (origin): Thông thường đặt ở góc dưới bên trái của bản vẽ, nhưng tùy vào yêu cầu có thể đặt ở vị trí khác để thuận tiện.

2.3 Thu Thập Thông Tin Đối Tượng

• Kích thước thực tế: Đo đạc chính xác các kích thước (dài, rộng, cao) của đối tượng.
• Chi tiết cấu trúc: Ghi lại vị trí các lỗ khoan, rãnh, góc cắt, và các chi tiết phụ.
• Vật liệu: Ghi chú loại vật liệu (thép, gỗ, nhựa…) để quyết định độ dày đường viền và ký hiệu.

3. Các Bước Cơ Bản Để Vẽ Mặt Đứng

3.1 Bước 1: Vẽ Khung Ngoại Vi

1. Xác định chiều cao và chiều rộng: Dựa vào kích thước thực tế, vẽ một hình chữ nhật đại diện cho khung ngoại vi của đối tượng.
2. Đánh dấu các trục: Vẽ trục X và Y, đánh số các đơn vị (mm, cm) để tiện đo lường.
3. Thêm các đường kẻ phụ: Đánh dấu vị trí các phần quan trọng (ví dụ: vị trí của cửa, cửa sổ, lỗ khoan).

3.2 Bước 2: Vẽ Các Chi Tiết Nội

• Cửa, cửa sổ: Vẽ các hình chữ nhật hoặc hình cung tùy thuộc vào thiết kế. Đánh dấu chiều rộng và chiều cao.
• Lỗ khoan: Dùng compas để vẽ các vòng tròn ở vị trí đúng, ghi chú kích thước đường kính.
• Rãnh, góc cắt: Vẽ các đường chấm hoặc nét gạch ngang để biểu thị các rãnh hoặc góc cắt.

3.3 Bước 3: Thêm Kích Thước và Ghi Chú

• Kích thước chính: Đánh dấu chiều cao và chiều rộng tổng thể.
• Kích thước phụ: Đánh dấu các khoảng cách giữa các chi tiết (khoảng cách giữa hai lỗ khoan, khoảng cách từ mép trên xuống đầu cửa, v.v.).
• Ghi chú vật liệu: Viết tắt vật liệu (ST‑1, G‑2…) để người đọc biết loại vật liệu.

3.4 Bước 4: Hoàn Thiện Đường Viền

Có thể bạn quan tâm: Cách Vẽ Mặt Khóc Đầy Cảm Xúc: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Đường viền dày: Dùng bút mực dày (0.7 mm) để vẽ các đường viền chính.
• Đường nét mỏng: Dùng bút mực mỏng (0.3 mm) cho các chi tiết phụ, kích thước.
• Xóa các đường phác thảo: Sử dụng gôm mềm để xóa các đường bút chì không còn cần thiết.

4. Kỹ Thuật Nâng Cao

4.1 Vẽ Mặt Đứng Cắt Đối Xứng (Symmetrical Section)

Khi đối tượng có tính đối xứng, bạn có thể vẽ một nửa mặt đứng và sau đó sao chép để tạo ra hình hoàn chỉnh. Điều này giúp giảm thiểu sai sót và tiết kiệm thời gian.

Các bước thực hiện:

1. Xác định trục đối xứng (thường là trung tâm chiều rộng).
2. Vẽ nửa mặt đứng: Chỉ vẽ các chi tiết nằm bên trái hoặc bên phải trục.
3. Sao chép: Dùng thước kẻ và compas để phản chiếu các chi tiết sang phía còn lại.
4. Kiểm tra: Đảm bảo các đường kẻ phản chiếu chính xác và không có sai lệch.

4.2 Vẽ Mặt Đứng Cắt Đứt (Broken Section)

Trong một số trường hợp, chiều cao của đối tượng quá lớn so với bản vẽ, hoặc muốn làm nổi bật một phần chi tiết bên trong. Khi đó, bạn sẽ sử dụng kỹ thuật cắt đứt.

Cách thực hiện:

• Chọn vị trí cắt: Xác định vị trí mà bạn muốn “bẻ” bản vẽ.
• Vẽ các ký hiệu cắt đứt: Hai đường dash (—) song song nhau, thường cách nhau khoảng 5 mm, kèm theo mũi tên chỉ hướng.
• Vẽ lại các chi tiết ở phần bị cắt: Thêm các chi tiết nội bộ (các ống, dây, hoặc bộ phận bên trong) ở phần đã “bẻ”.

4.3 Vẽ Mặt Đứng Đa Lớp (Multi‑Layer Elevation)

Khi một đối tượng có nhiều lớp (ví dụ: tường gạch có lớp cách nhiệt, lớp sơn), cần biểu thị từng lớp một cách rõ ràng.

Có thể bạn quan tâm: Cách Vẽ Mặt Joker Đầy Ấn Tượng: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu Và Nghệ Sĩ Chuyên Nghiệp

Cách làm:

1. Xác định số lớp và độ dày của mỗi lớp.
2. Vẽ các đường viền cho từng lớp: Sử dụng các kiểu nét khác nhau (đứt, chấm‑đứt) để phân biệt.
3. Ghi chú độ dày và vật liệu: Đặt chú thích ngay bên cạnh mỗi lớp.

4.4 Sử Dụng Phần Mềm CAD Để Vẽ Mặt Đứng

Mặc dù vẽ tay vẫn là nền tảng, việc sử dụng phần mềm CAD (AutoCAD, SolidWorks, SketchUp…) giúp tăng độ chính xác và tiết kiệm thời gian.

• Tạo khung toạ độ: Dùng lệnh UCS để đặt hệ toạ độ.
• Vẽ khung ngoại vi: Dùng lệnh RECTANGLE hoặc LINE.
• Thêm chi tiết: Dùng CIRCLE cho lỗ khoan, ARC cho cung tròn.
• Gắn kích thước: Dùng lệnh DIMLINEAR, DIMDIAMETER.
• Xuất bản vẽ: Lưu dưới dạng PDF hoặc DWG để chia sẻ.

5. Lưu Ý Khi Vẽ Mặt Đứng

5.1 Độ Chính Xác

• Kiểm tra lại các kích thước: Trước khi hoàn thiện, luôn kiểm tra lại các số đo.
• Sử dụng thước đo điện tử: Nếu có, để đo nhanh và chính xác hơn.

5.2 Tiêu Chuẩn Vẽ Kỹ Thuật

• Tiêu chuẩn ISO 128: Quy định về ký hiệu, đường nét, và cách ghi chú.
• Tiêu chuẩn ASME Y14.5: Đối với các bản vẽ cơ khí, quy định về tolerances và GD&T (Geometric Dimensioning and Tolerancing).

5.3 Đọc Hiểu Bản Vẽ

• Sắp xếp thông tin hợp lý: Đặt các kích thước và ghi chú sao cho không gây rối mắt.
• Sử dụng màu sắc: Nếu bản vẽ được in màu, dùng màu xanh cho các đường kẻ phụ, màu đỏ cho các cảnh báo.

6. Ứng Dụng Thực Tế Của Mặt Đứng

Có thể bạn quan tâm: Cách Vẽ Mặt Gấu Đơn Giản Và Chi Tiết Dành Cho Người Mới Bắt Đầu

6.1 Kiến Trúc

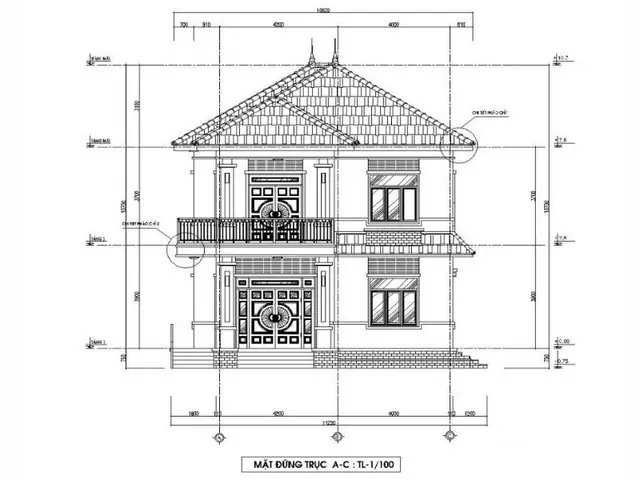

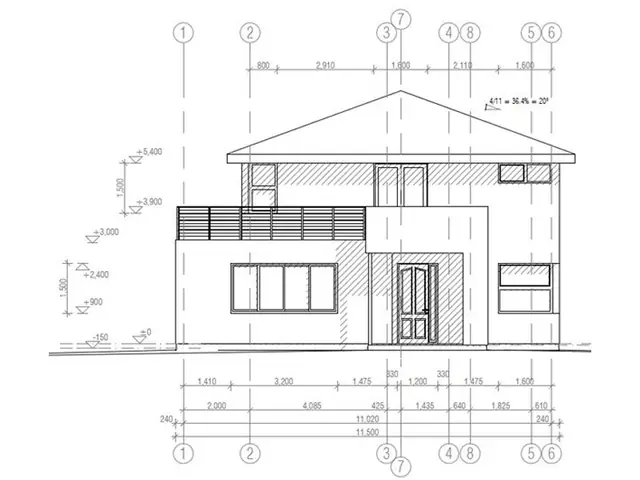

Trong kiến trúc, mặt đứng giúp mô tả mặt façade của tòa nhà, thể hiện các yếu tố như cửa sổ, mái, và các chi tiết trang trí.

6.2 Kỹ Thuật Cơ Khí

Đối với máy móc, mặt đứng mô tả vị trí các trục, bánh răng, và các bộ phận quan trọng khác, giúp lắp ráp và bảo trì.

6.3 Thiết Kế Nội Thất

Mặt đứng của tủ, kệ, hoặc các bộ phận nội thất giúp thợ mộc cắt gỗ chính xác, lắp đặt đúng vị trí.

6.4 Nghệ Thuật

Nhiều họa sĩ và nhà điêu khắc sử dụng mặt đứng để lên ý tưởng cho các tác phẩm 3D, giúp họ hình dung hình khối trước khi thực hiện.

7. Thực Hành: Ví Dụ Cụ Thể Vẽ Mặt Đứng Của Một Cửa Gỗ

7.1 Thu Thập Thông Tin

• Chiều cao tổng: 2100 mm
• Chiều rộng tổng: 900 mm
• Độ dày khung: 50 mm
• Vị trí tay nắm: cách mép dưới 1000 mm, cao 1500 mm
• Vật liệu: Gỗ dán (G‑1)

7.2 Các Bước Thực Hiện

1. Vẽ khung ngoại vi: Hình chữ nhật 900 mm × 2100 mm.
2. Vẽ khung khung (frame): Hai đường dọc cách 50 mm mỗi bên, hai đường ngang trên và dưới cách 50 mm.
3. Vẽ tay nắm: Dùng compas vẽ vòng tròn đường kính 30 mm ở vị trí đã xác định.
4. Thêm kích thước:
5. Đánh dấu chiều cao tổng (2100 mm) và chiều rộng tổng (900 mm).
6. Đánh dấu độ dày khung (50 mm) ở các góc.
7. Đánh dấu vị trí tay nắm (1500 mm từ đáy, 1000 mm từ mép trái).
8. Ghi chú vật liệu: “G‑1” ở góc trên bên phải.
9. Hoàn thiện: Dùng bút mực dày cho khung ngoại vi, bút mực mỏng cho chi tiết và kích thước.

Kết quả là một bản vẽ mặt đứng chuẩn, có thể sử dụng để cắt gỗ và lắp đặt.

8. Tổng Kết

Vẽ mặt đứng không chỉ là một kỹ năng cơ bản trong lĩnh vực kỹ thuật và kiến trúc, mà còn là công cụ quan trọng giúp truyền đạt ý tưởng một cách chính xác và hiệu quả. Từ việc chuẩn bị dụng cụ, thiết lập hệ toạ độ, đến các bước thực hiện chi tiết và các kỹ thuật nâng cao như cắt đứt, đa lớp, hay sử dụng phần mềm CAD, mỗi khâu đều đòi hỏi sự tỉ mỉ và chú ý đến chi tiết.

Khi bạn nắm vững các nguyên tắc cơ bản và áp dụng các tiêu chuẩn quốc tế, bản vẽ mặt đứng của bạn sẽ trở nên chuyên nghiệp, dễ hiểu và đáp ứng được yêu cầu của các nhà sản xuất, kỹ sư, và kiến trúc sư. Hãy thực hành thường xuyên, tham khảo các bản vẽ mẫu và không ngừng cải thiện kỹ năng của mình. Khi đó, bạn sẽ tự tin đối mặt với mọi dự án, dù là đơn giản hay phức tạp, và đóng góp vào quá trình sáng tạo và thi công một cách hiệu quả nhất.

Chúc bạn thành công trong hành trình chinh phục nghệ thuật vẽ mặt đứng!
